Водоопреснительные установки избыточного давления

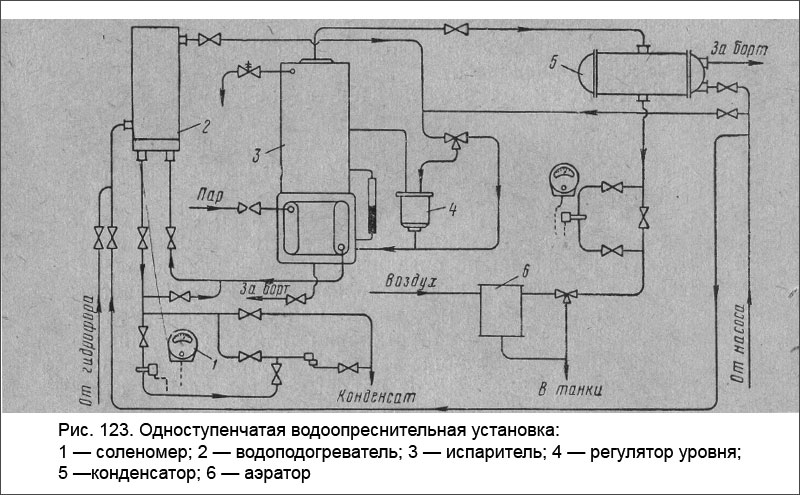

Схема отечественной установки с опреснителем ИВС1 производительностью 3 т/сутки и давлением вторичного пара 1,6 ата приведена на рис. 123.

В состав установки входят испаритель, подогреватель питательной воды, конденсатор, аэратор и контрольно-измерительная аппаратура. Установка предназначена для производства питьевой и мытьевой воды, солесодержание дистиллята 100—300 мг/л.

Забортная вода подается насосом одновременно на питание испарителя и на охлаждение конденсатора. Питание испарителя может производиться и пресной водой от гидрофора. Питательная вода поступает в испаритель через подогреватель и поплавковый регулятор уровня или мимо него. Уровень воды определяется в испарителе визуально при помощи водоуказательного стекла.

Одноступенчатая водоопреснительная установка

В испарителе находятся греющие медные трубчатые змеевики, внутрь которых подается греющий пар, называемый первичным. Пар отдает свое тепло испаряемой воде и конденсируется. Давление греющего пара 4 ата и конденсат его имеет высокую температуру. Утилизация тепла конденсата осуществляется в подогревателе питательной воды. На конденсатном трубопроводе установлен датчик соленомера, чтобы вовремя определить возможное засоление конденсата при повреждении греющих элементов испарителя.

Вода нагревается и кипит в испарителе. Образующийся пар, называемый вторичным, отводится по паропроводу в конденсатор, где соприкасается с наружными поверхностями охлаждающих трубок и конденсируется. Образующийся дистиллят стекает в танки пресной воды через аэратор или помимо его самотеком. Аэратор заполнен внутри березовыми углями и предназначен для фильтрации дистиллята и насыщения его воздухом, подаваемым от собственного вентилятора внутрь аэратора. На дистиллятной магистрали также установлен датчик автоматического соленомера.

В процессе выпаривания воды соленость ее повышается в испарителе и эту воду с повышенным солесодержанием принято называть рассолом. Чем выше соленость рассола в испарителе, тем больше отлагается накипи на греющих змеевиках и тем соленее получаемый дистиллят. Поэтому соленость рассола задается и поддерживается постоянной в пределах 60000—70000 мг/л. Для этого на питание испарителя подается воды больше, чем испаряется. Неиспарившаяся вода (разница между количеством питательной и испаряемой воды) продувается из испарителя за борт.

Отечественные опреснительные установки избыточного давления с опреснителями ИВС2 и ИВСЗ аналогичны по устройству и принципу действия рассмотренной установке.
