В любом природном процессе осуществляется непрерывный переход теплоты от тел с высокой температурой к телам с низкой температурой, т. е. происходит естественное охлаждение, при котором конечная температура охлаждаемого тела зависит от температуры охлаждающего тела. Количество теплоты, которое может поглотить охлаждающее тело, определяет его охлаждающий эффект, или количество произведенного холода. Так, количество производимого холода 1 кг водного льда равно теплоте его плавления при О °С, т. е. 335 кДж/кг. Охлаждающими телами в естественных условиях являются воздух, вода и лед.
При естественном охлаждении температуру ниже температуры окружающей среды получить нельзя. Чтобы температура тела стала ниже температуры естественных источников холода, применяют искусственные способы охлаждения, основой которых являются следующие физические процессы: изменение агрегатного состояния (фазовые превращения), сопровождающиеся поглощением теплоты (плавление, парообразование, сублимация, растворение соли); расширение сжатого газа с получением внешней работы; дросселирование (эффект Джоуля- Томпсона); вихревой эффект (эффект Ранка - Хильша); термоэлектрическое охлаждение (эффект Пельтье); десорбция газов.
Охлаждение при изменении агрегатного состояния тел
Изменение агрегатного состояния тела (плавление, кипение, сублимация) сопровождается поглощением значительного количества теплоты, расходуемой на внутреннюю работу по преодолению сил сцепления между молекулами. На практике для получения охлаждающего эффекта используют вещества (водный лед, аммиак, хладагенты R12, R22, R502, углекислоту и т. д.), у которых процессы плавления, кипения и сублимации протекают при низкой температуре при нормальном атмосферном давлении.
Фазовые превращения при изменении агрегатного состояния тел (плавление, кипение, сублимация) происходят при постоянных температурах и давлении, зависящих от физических свойств тел и условий перехода из одного состояния в другое.
Плавление - переход тела из твердого состояния в жидкое при подводе к нему необходимого количества теплоты. Плавление водного льда широко используют для охлаждения тела температурой выше О °C. Смешивание раздробленного льда или снега с солью снижает температуру таяния смеси.
Наибольшее применение в холодильной технике получили смеси хлористого натрия (NaCl) и хлористого кальция (СаС12) со льдом. В зависимости от процентного содержания солей в смесях их температура плавления может быть снижена соответственно до - 21,2 и - 55 °С.
Температура плавления определяется давлением и в период перехода тела из твердого состояния в жидкое остается постоянной. Количество теплоты qп, кДж, поглощенное 1 кг твердого тела при переходе его в жидкое состояние, называется теплотой плавления.e Теплота плавления льдосоляной смеси при снижении температуры плавления уменьшается. Так, теплота плавления чистого водного льда 335 кДж/кг, а смеси 28 %-й поваренной соли и льда 222 кДж/кг.
Кипение - процесс интенсивного образования пара во всей массе жидкости при ее нагревании. В отличие от кипения образование пара при испарении происходит только с поверхности жидкости. Количество теплоты, которое необходимо подвести к 1 кг жидкости, доведенной до температуры кипения, чтобы при постоянном давлении превратить ее в сухой насыщенный пар, называется удельной теплотой парообразования r, кДж/кг.
Процесс кипения происходит при определенной для данного давления температуре жидкости, называемой температурой кипения и равной температуре насыщения. Температура кипения любой жидкости остается неизменной в течение всего времени кипения.
При увеличении давления температура кипения повышается, а теплота парообразования уменьшается. Состояние вещества, в котором температуры перехода изо льда в жидкость и из жидкости в пар становятся равными, называется критическим. Теплота парообразования при критической температуре равна нулю. При температуре выше критической переход пара в жидкость невозможен.
При уменьшении давления температура кипения снижается. Например, вода при нормальном атмосферном давлении кипит при 100 °C. Если же в емкости с водой снизить давление до 0,001 МПа, то вода закипит при 4 °C. Хладагент R22 при давлении 0,1 МПа кипит при температуре - 40,8 °С, с уменьшением давления до 0,06 МПа температура кипения снизится до - 50 °C. Если емкость с хладагентом R22 поместить в помещение и соединить с атмосферой, то жидкость в емкости будет кипеть при температуре - 40,8 °С. Так как температура в помещении выше температуры кипения жидкости, то теплота преобразования будет отводиться от воздуха помещения, охлаждая его. Образовавшиеся при кипении пары будут выходить в атмосферу.
Охлаждающий эффект может быть получен за счет интенсивного испарения воды, теплота парообразования которой при 0°С равна 2500 кДж/кг. Испарительное охлаждение водой применяют при относительно высокой температуре кипения хладагента. Температура кипения и плавления хладагента изменяется соответственно с изменением давления.
Сублимация (возгонка) - процесс перехода тела из твердого состояния непосредственно в парообразное. Количество теплоты, поглощаемое 1 кг твердого тела при постоянной температуре перехода его в парообразное состояние, называется удельной теплотой сублимации qc, кДж/кг. Водный лед в атмосферных условиях сублимирует при температуре ниже 0 °C.
Углекислота в тройной точке имеет температуру - 56,6 °С и давление 0,52 МПа. Температура сублимации твердой углекислоты при атмосферном давлении -78,9 °C. Теплота сублимации qc равна сумме теплоты плавления qп и парообразования r, вследствие чего процесс дает больший холодильный эффект.
Для получения низких температур используют жидкости с низкой температурой кипения при нормальном атмосферном давлении, это -сжиженные воздух (температура кипения - 192 °C), кислород (- 183 °С) и азот(- 196 °C).
Способы охлаждения, основанные на использовании фазовых превращений веществ, возможны только при неограниченном запасе охлаждающих тел. Непрерывное получение холода при использовании одного и того же количества охлаждающего вещества возможно, если после получения холодильного эффекта оно возвращается в начальное состояние. Это осуществляется с помощью холодильных машин.
Охлаждение при расширении газов
Процесс адиабатного расширения сжатого газа сопровождается снижением температуры. Связь между давлением и температурой для идеального газа в адиабатном процессе выражается соотношением T2/T1=(p2/p1)(k-1)/k, где к - показатель адиабаты.
В адиабатном процессе расширения теплообмен с окружающей средой отсутствует, поэтому вся внутренняя энергия полностью преобразуется в механическую работу.
При расширении реального газа затрачивается дополнительная работа на преодоление внутренних сил притяжения его молекул и выполнение внешней работы.
Если воздух, сжатый до 9,5 МПа при t1 = 20 °С, адиабатно расширяется до 0,1 МПа, то при k = 1,4 его конечная температура
T2=T1(p2/p1)(k-1)/k = 293 (0,1/9,5) 0,4/1,4 = 79,6 К
Или t2 = 79,6 – (-273) = - 193,4 °C.
Охлаждение с помощью дросселирования
Дросселированием называется снижение давления жидкости или газа при проходе через любое суженное отверстие (диафрагму, клапан). При быстром снижении давления внешняя работа не совершается и теплообмена с внешней средой практически не происходит. Энтальпия в этом процессе не изменяется, а энтропия возрастает из-за расхода внутренней энергии потока на преодоление трения, что указывает на необратимость процесса.
За суженным отверстием в зависимости от свойств и состояния реального газа внутренняя энергия может быть больше или меньше либо равной внутренней энергии до суженного отверстия. В зависимости от характера изменения внутренней энергии конечная температура реального газа может быть выше, равна или ниже начальной.
Изменение температуры вещества при дросселировании называется эффектом Джоуля - Томпсона, его применяют в технике глубокого охлаждения реальных газов.
Дросселирование жидкости сопровождается значительным снижением температуры. Это вызвано тем, что при дросселировании жидкости (особенно насыщенной) происходит парообразование в результате превращения работы сил трения в теплоту и передачи ее жидкости. При этом увеличивается объем и совершается большая работа по преодолению сил взаимного притяжения молекул. Если теплообмен с окружающей средой отсутствует, работа по преодолению сил притяжения будет сопровождаться уменьшением внутренней энергии, а следовательно, и температуры парожидкостной смеси. Процесс дросселирования жидкости широко используется для получения умеренно низких температур.
Вихревой эффект охлаждения

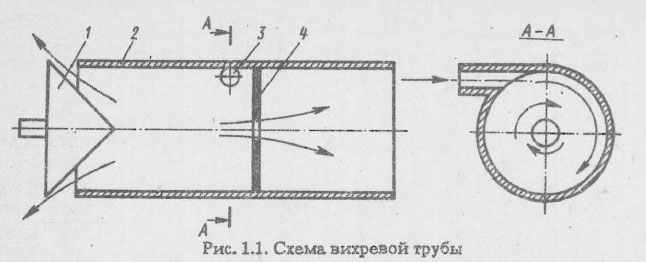

Охлаждение воздуха этим способом (эффект Ранка-Хильша) осуществляется с помощью вихревой трубы (рис. 1.1). Поток воздуха, предварительно сжатого, при температуре окружающей среды поступает в сопло 3 трубы 2 где, завихрясь, разделяется на два потока -холодный и горячий. Через диафрагму 4 воздух выходит охлажденный, а через дроссель 1 по периферии трубы - горячий.
Воздушный поток, вышедший из сопла по касательной к внутренней поверхности трубы, образует свободный вихрь, угловая скорость которого велика около оси и уменьшается по мере удаления от нее. При движении к дроссельному клапану 1 угловая скорость между слоями потока выравнивается вследствие трения между ними (скорость внутренних слоев снижается, внешний - возрастает), при этом кинетическая энергия внутренних слоев передается периферийным слоям. В результате наружные слои воздуха оказываются более нагретыми, внутренние - холодными.
В вихревой камере температурное расслоение воздуха происходит значительно быстрее, чем установка термического равновесия. При давлении воздуха 0,3- 0,5 МПа образуется холодный поток с температурой (- 10)-(- 50) °С и горячий с температурой 100-130 °С.
Получение охлаждающего эффекта с помощью вихревой трубы связано с большим расходом энергии. Вихревую трубу целесообразно применять в лабораторных и производственных условиях для периодического получения небольшого количества холода и теплоты.
Термоэлектрическое охлаждение
Термоэлектрическое охлаждение (эффект Пельтье) заключается в том, что при прохождении электрического тока через цепь, составленную из разнородных полупроводников, в местах контактов (спаев) выделяется или поглощается теплота.

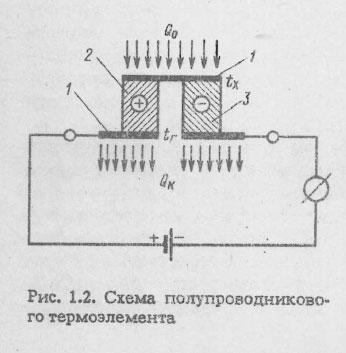

На рис. 1.2 изображен термоэлемент, состоящий из двух различных полупроводниковых элементов с электронной (-) и дырочной (+) проводимостью. Материалом полупроводников служат соединения висмута, сурьмы, селена с добавлением присадок. Широко распространены сплавы висмута, селена, теллура (с электронной проводимостью) и висмута, теллура, свинца (с дырочной проводимостью).
Термоэлементы объединяют последовательно в батареи с помощью медных пластин 1, которые образуют спаи. К электронному полупроводнику 2 подключен плюс источника питания, к дырочному 3 - минус. При прохождении по термоэлементу постоянного тока температура, верхнего спая понизится до tx и холодный спай будет поглощать теплоту Q0 от охлаждаемой среды. На нижнем спае температура повысится до tг, при этом горячий спай будет отдавать теплоту QK окружающей среде. Перепад температур между горячими и холодными спаями достигает 60 °C.
Термоэлектрическое охлаждение применяют в холодильных шкафах, кондиционерах и т. д. Холодопроизводительность выпускаемых батарей термоэлементов не превышает 50-100 Вт.
Охлаждение десорбцией
Охлаждающий эффект методом десорбции получают следующим образом. Сначала происходит адсорбция гелия активированным углем: процесс сопровождается выделением теплоты. При адсорбции в емкости поддерживается возможно низкая температура, т. е. емкость охлаждается. После насыщения угля гелием емкость изолируется. Затем гелий откачивают из емкости. При десорбции гелия из угля температура в емкости быстро снижается. Так, в одном из опытов 15 г активированного угля адсорбировали 8 л газообразного гелия при - 260 °С и давлении 0,13 МПа. При десорбции гелия из угля была получена температура ниже - 269 °С. Охлаждение газов методом десорбции применяют в основном в лабораторной практике для получения температуры, близкой к абсолютному нулю.
