Морские льды

Вода на нашей планете может находиться в трёх агрегатных состояниях: жидком, твёрдом и газообразном — это вода, лёд и водяной пар.

Процесс перехода воды из жидкого состояния в твёрдое называется замерзанием воды. Температура, при которой происходит замерзание, называется температурой замерзания воды. Пресная вода замерзает, когда её температура понизится до 0 ºС. Температура замерзания морской воды зависит от её солёности и может быть определена по формуле:

Образующийся лёд вначале состоит из двух фаз пресного (чистого) льда и рассола. По мере понижения температуры льда из рассола начинают выкристаллизовываться соли. Этот процесс заканчивается тогда, когда температура льда понизится до −55 ºС. При этой температуре в 1 кг льда, образовавшегося из воды солёностью 34,32 епс, содержится: 3,48 г рассола, 63,58 г солей (кристаллогидраты) и 932,94 г чистого (пресного льда).

Процесс образования ледяного покрова происходит следующим образом: на первой стадии замерзания в воде образуются отдельные кристаллы льда. Если в период замерзания выпадает снег, то он пропитывается водой и замерзает, образуя отдельные скопления на поверхности воды, получившие название «снежура». Лёд может образовываться не только в поверхностном слое, но и в нижних слоях — это так называемый внутриводный лёд. Образовавшись, он всплывает на поверхность. На следующем этапе по мере накопления количества кристаллов, массы внутриводного льда, снежуры, происходит их смерзание и образуется ледяной покров. Если температура воздуха остаётся отрицательной и температура подлёдного слоя воды равна или ниже температуры замерзания, то толщина ледяного покрова начинает увеличиваться.

РАСЧЁТ ТОЛЩИНЫ ЛЕДЯНОГО ПОКРОВА

Универсальной формулы для расчёта толщины льда в любом районе Мирового океана нет. Для расчёта толщины льда в Арктическом бассейне надёжные результаты даёт формула Н. Н. Зубова:

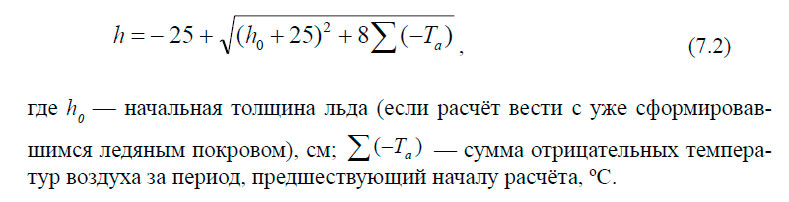

Эта сумма подставляется в формулу со знаком (+) и называется «сумма градусо-дней мороза». Для дальневосточных морей хорошие результаты даёт формула П. А. Трускова:

Образовавшийся ледяной покров характеризуется структурой и текстурой. Структура льда определяется размером, формой и взаимным расположением кристаллов льда, из которых он состоит. Текстура — это форма, размер, количество и характер распределения во льду газовых и солевых включений. Эти характеристики зависят от условий образования ледяного покрова и оказывают большое влияние на прочность льда.

ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ СВОЙСТВА ЛЬДА

Морской лёд содержит в своем составе рассол и соли в форме кристаллогидратов. При таянии льда полученная вода будет солёной. Солёность этой воды и называется солёностью льда. Измеряется она в тех же единицах, что и солёность морской воды. Основными факторами, определяющими солёность образовавшегося льда, является солёность воды, из которой он образуется, скорости нарастания льда в период замерзания и возраста льда. Наибольшую солёность имеют молодые льды толщиной до 15 см — 22 ÷ 25 епс. По мере роста толщины льда солёность уменьшается. Уже через несколько дней она становится равной 10 епс, а при достижении льдом толщины 1–2 м — 6 ÷ 4 епс. В конце периода ледообразования солёность льда в Арктическом бассейне составляет 2–3 епс. Солёность многолетних льдов в верхних слоях находится в пределах 0 ÷ 5 епс, а в нижних — 3 ÷ 5 епс. Солёность льда определяет многие его свойства и, в частности, прочность.

Пористость и плотность. Морской лёд почти всегда содержит поры, заполненные рассолом и водяным паром. Пористость характеризуется безразмерным отношением суммарного объёма пор к объёму образца льда и размерной величиной, равной объёму пор в куске льда массой 1 кг. Пористость прозрачного льда составляет не более 1 см3/кг.

Плотность чистого пресноводного льда, лишённого воздушных включений при температуре 0 ºС и атмосферном давлении 1,01 × 105 Па, равна 916,8 кг/м3.

Плотность морского льда, как многокомпонентной системы, зависит от относительного объёма отдельных компонентов и будет меняться в зависимости от его температуры и солёности. Например, при температуре −2 ºС и солёности 6 епс, плотность морского льда равна 934 кг/м3.

Для инженерных расчётов воздействия льда на гидротехнические сооружения и суда, расчётов несущей способности ледяного покрова для устройства переправ и установки грузов на лёд (например, буровых платформ) необходимо знать следующие характеристики льда: прочность на сжатие, изгиб и срез, модули деформации (сдвига, Юнга), коэффициент вязкости, силы адгезии льда к различным поверхностям, коэффициенты трения льда. Все эти характеристики получают в результате механических испытаний льда в натурных и лабораторных условиях. В результате исследований установлено, что прочностные свойства льда тесно связаны с его структурой, размером и формой кристаллов, содержанием рассола во льду.

В связи с возросшими потребностями инженерной практики, обусловленными значительным оживлением хозяйственной деятельности в бассейне СЛО, в Арктическом и антарктическом научно-исследовательском институте выполнены расчёты модуля упругости (Еd), средние многолетние значения прочности льда при изгибе (σf) и несущей способности ледяного покрова для Баренцева и Карского морей. Результаты расчётов представлены в виде карт и таблиц .

Распределение льда и условия плавания в Северном Ледовитом океане (СЛО)

Морские льды в Арктическом бассейне образуют компактный массив, покрывающий океаническое пространство вокруг полюса. В центральной части этого массива примерно в районе полюса относительной недоступности (φ = 77º с. ш., λ = 150º з. д.) располагается его ядро — многолетние и двухлетние льды с толщинами 2,5–3,0 м и более. С внешней стороны ядра многолетних льдов располагаются льды сезонные, достигающие горизонтального и вертикального развития в феврале-марте и полностью вытаивающие летом.

Основная масса льдов Северного полушария — это дрейфующие льды. Однако вблизи берегов на мелководьях формируется припай — лёд, скреплённый с берегом; наибольшего развития он достигает в марте, а сильнее всего припай развит на мелководье, окружающем Новосибирские острова. Рис. 7.1 и рис. 7.2 дают представление о распределении льда в арктических морях в конце зимы.

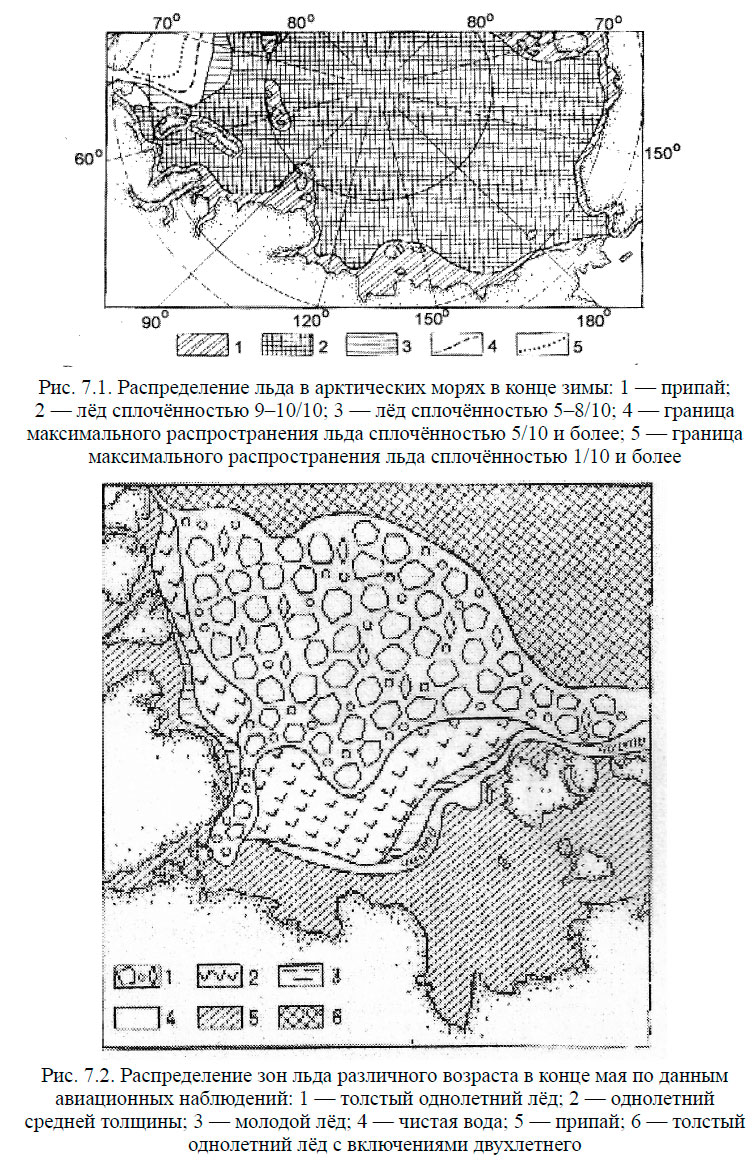

Распределение зон льда различного возраста в конце мая по данным авиационных наблюдений

Максимальная толщина льда естественного нарастания в конце зимы в среднем составляет: в проливе Карские Ворота — 120–130 см; о-в Диксон — 160–170 см; проливах Вилькицкого и Дмитрия Лаптева — 190–200 см; проливе Лонга — 160–170 см. Отклонения от среднего значения толщины льда могут достигать 30–50 см. Однако вследствие процессов торошения толщина льда на отдельных акваториях становится значительно больше.

В весенне-летний период в арктических морях начинаются процессы таяния льда, средние сроки которого даны на рис. 7.3. Таянию прежде всего подвергаются льды на акваториях юго-западной части Карского моря и южной части Чукотского моря, куда поступает тепло из сопредельных районов океана — Баренцева и Берингова морей соответственно. Из этих районов волна таяния распространяется на центральную часть Северного морского пути. В прибрежной зоне льды тают более интенсивно, чему способствуют вынос с материка прогретых воздушных масс, повышенная загрязненность ледяного покрова и сток материковых вод. Последний фактор особенно активно проявляется в районах устьев сибирских рек, которые становятся центрами очищения морей ото льда. Такими же центрами становятся заприпайные полыньи, акватории которых в первую очередь освобождаются ото льда. Такова средняя картина процесса таяния. В различные годы она может существенно меняться, причем сроки начала таяния могут сдвигаться в раннюю или позднюю сторону с общим размахом колебаний до 5–7 декад.

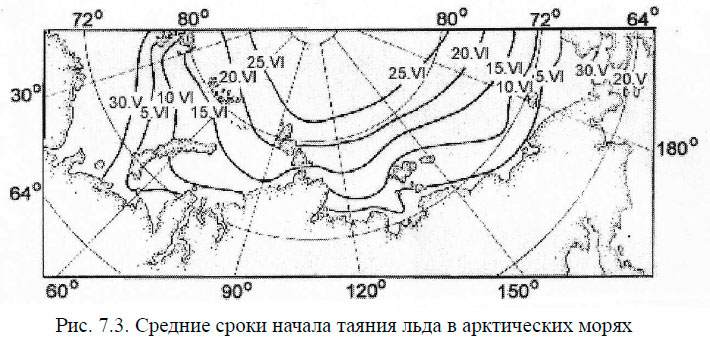

Средние сроки начала таяния льда в арктических морях

Наиболее важной особенностью зимне-весеннего распределения льда является образование заприпайных полыней. Это значительные по площади и устойчивые во времени участки с чистой водой и молодыми льдами. Даже в разгар зимы, в полярную стужу эти участки нередко простираются на сотни миль. Заприпайные полыньи образуются за внешней кромкой берегового припая при устойчивых отжимных ветрах, отгоняющих льды от кромки припая. В настоящее время определены места локализации полыней и их статистические характеристики (табл. 7.1).

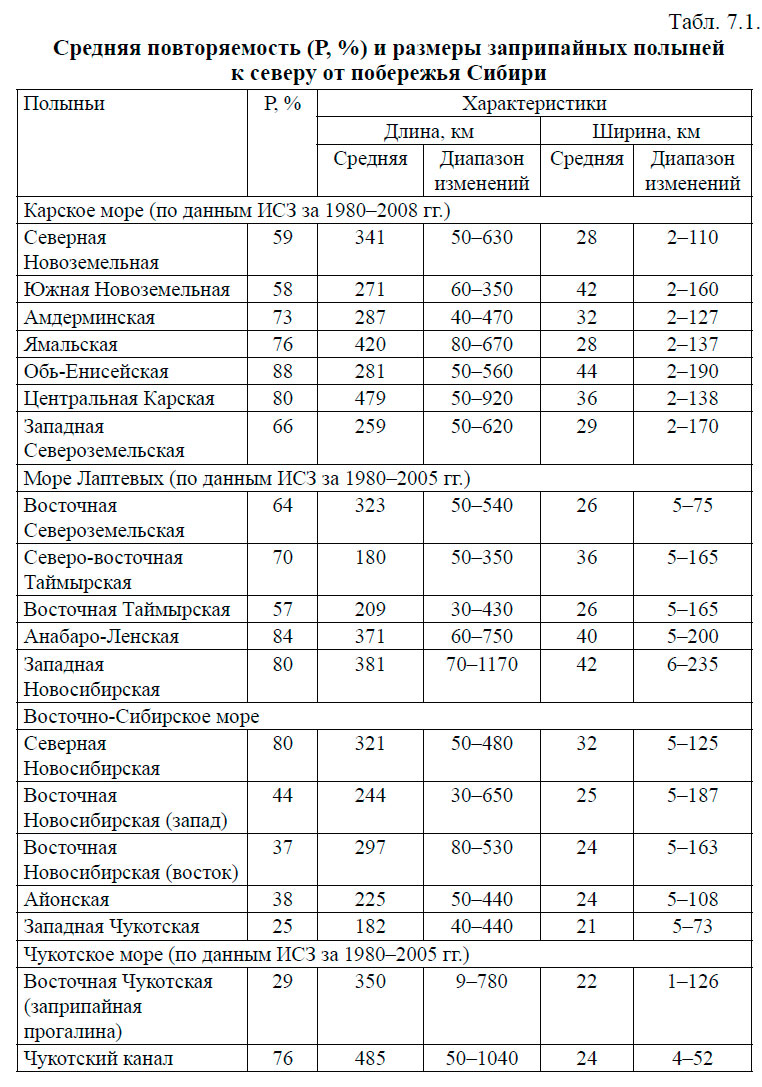

Средняя повторяемость (Р, %) и размеры заприпайных полыней к северу от побережья Сибири

По частоте появления полыней в том или ином районе Арктического бассейна их можно подразделить на стационарные (частота более 70 %), временные (частота около 50 % и ниже) и сезонные.

Из этого краткого обзора можно выделить следующую особенность географического положения заприпайных полыней: в западной части СМП преобладают стационарные и сезонные полыньи, в восточной — временные. Такое распределение не случайно. Зимой на западе преобладают ветры южных и юго-западных направлений, а на востоке — северо-восточных и северных.

Эффективность и безопасность судоходства по СПМ зависит от характера распределения льдов в навигационный период. Общая оценка ледовых условий в море выражается через ледовитость — площадь акватории моря или отдельного его района, занятую льдом (независимо от его сплочённости). С конца июня ледовитость начинает уменьшаться и достигает наименьшего значения в сентябре. Скорость сезонного изменения ледовитости в различные годы не одинакова. На рис. 7.4 показано, как меняется ледовитость при различном типе развития гидрометеорологических процессов.

Изменение ледовитости арктических морей

Первые визуальные признаки разрушения льда появляются в мае, а со второй половины июня процесс очищения начинает проявляться заметным образом. Однако уже во второй половине сентября на севере морей среди остаточных льдов начинается новое ледообразование. К началу октября сибирские арктические воды на всем протяжении СМП покрываются сплошным льдом. Среднемноголетние данные о ледовитости следующие: в течение семи зимних месяцев ледовитость равна 100 %, в июне — 93 %, в июле — 80 %, в августе — 57 %, в сентябре — 40 % и в октябре — 78 %.

Начало регулярного судоходства в Арктике в значительной мере связано с темпами разрушения припая. Происходит это под воздействием ветра и колебаний уровня моря, в основном после уменьшения толщины льда до 1,0–1,5 м, когда снижается его прочность. Процесс взлома припая начинается в июне и распространяется от пролива Карские Ворота на восток и от Берингова пролива на запад. Большинство пунктов арктических морей окончательно освобождаются от припая в июле. От года к году сроки взлома существенно меняются. Амплитуда межгодовых колебаний составляет один-три месяца. Отдельные высокоширотные пункты в неблагоприятные годы вовсе не освобождаются от припая.

Существенные затруднения для судоходства в самое благоприятное время года создают многолетние и двухлетние льды. Очаг их формирования связан с областью антициклонического круговорота поверхности вод и льдов, центр которого находится в точке с координатами 78° с. ш. и 150° з. д. В соответствии с особенностями циркуляции поверхностных вод многолетние льды с периферии трансарктического дрейфа могут выноситься на трассу СМП. Распределение льдов по возрасту в морях к северу от побережья Сибири представлено на рис. 7.5.

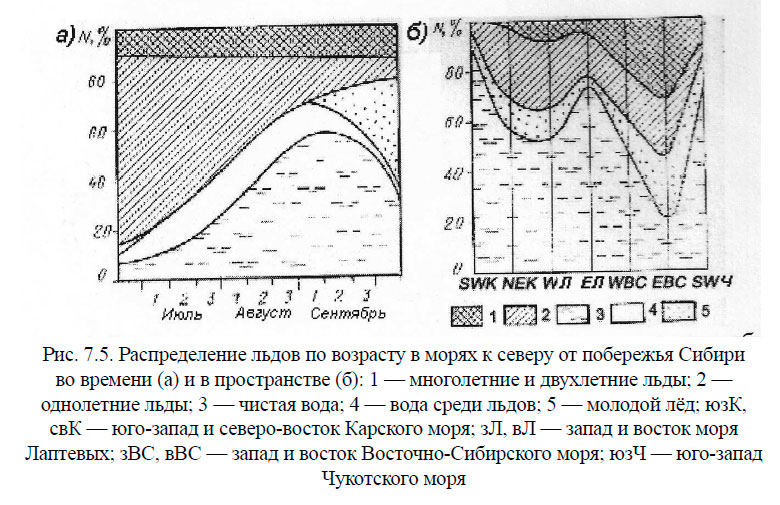

Распределение льдов по возрасту в морях к северу от побережья Сибири

В период с июня по сентябрь площадь, занимаемая льдом, постепенно сокращается. Пространственно-временные особенности этого процесса наглядно показаны на рис. 7.6. Сплошная и пунктирная изолинии характеризуют многолетнюю амплитуду колебаний положения кромки льда.

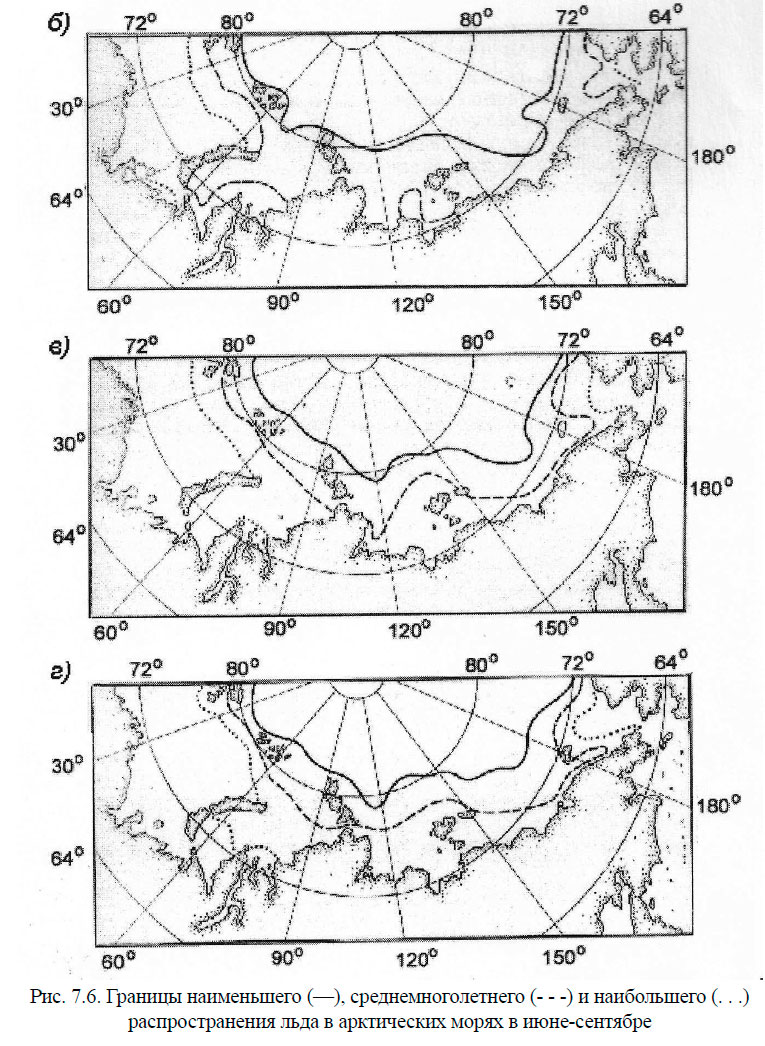

Границы наименьшего (—), среднемноголетнего (- - -) и наибольшего (. . .) распространения льда в арктических морях в июне-сентябре

Наибольшее сопротивление движению судов оказывает сплочённый (7–10/10) лёд. Пространственно-временные особенности его распределения в арктических морях в значительной мере близки к изолиниям на рис. 7.7. На нём представлено соотношение между площадями льда различной сплочённости в период с июня по октябрь.

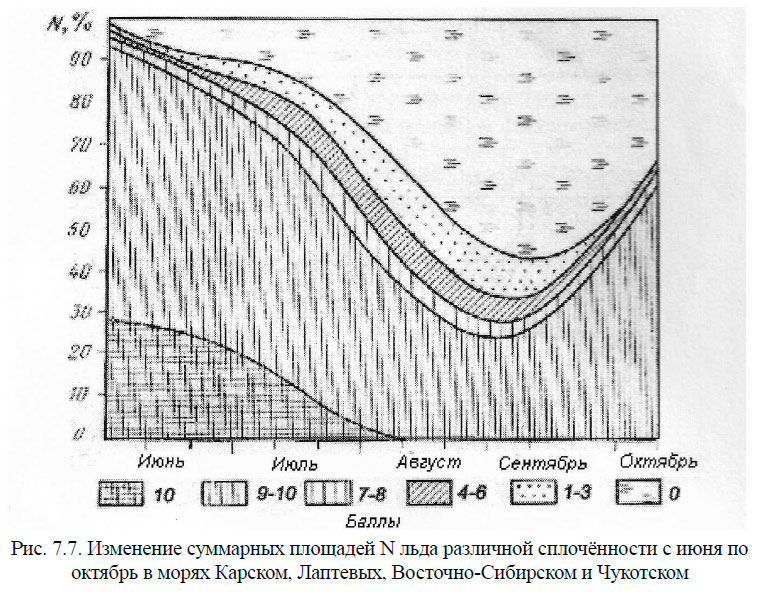

Изменение суммарных площадей N льда различной сплочённости с июня по октябрь в морях Карском, Лаптевых, Восточно-Сибирском и Чукотском

Географическое положение границы сплочённого льда характеризуется существенной межгодовой изменчивостью. В неблагоприятные годы, в разгар летней арктической навигации (конец августа) сплочённый лёд может блокировать судоходную трассу на том или ином участке. На основании многолетних исследований установлено, что в определённых географических районах Арктики формируются скопления тяжелых льдов сплочённостью 7–10/10, получивших название ледяных массивов. По происхождению они делятся на отроговые (отроги океанского массива Арктического бассейна) и припайные (местного происхождения). В арктических морях имеется семь ледяных массивов (рис. 7.8): Новоземельский (НЗМ), Североземельский (СЗМ), Таймырский (ТМ), Янский (ЯМ), Новосибирский (НМ), Айонский (АМ), Врангелевский (ВМ).

Новоземельский ледяной массив в первой декаде июля занимает более 50 % площади района. Состоит в основном из однолетних льдов. В зависимости от его развития и положения осуществляется выбор пути на участке трассы Карские Ворота — о-в Белый. В годы большой ледовитости вся юго-западная часть Карского моря бывает забита льдом до конца июля. В конце августа — начале сентября ледяной массив исчезает.

Североземельский ледяной массив — припайного происхождения. Располагается на участке трассы о-в Диксон — пролив Вилькицкого, блокируя его западные подходы. В июле занимает 80 % площади района. Уменьшение его площади происходит в результате таяния и разрушения льда на месте и частично — выноса льда через пролив Вилькицкого в море Лаптевых.

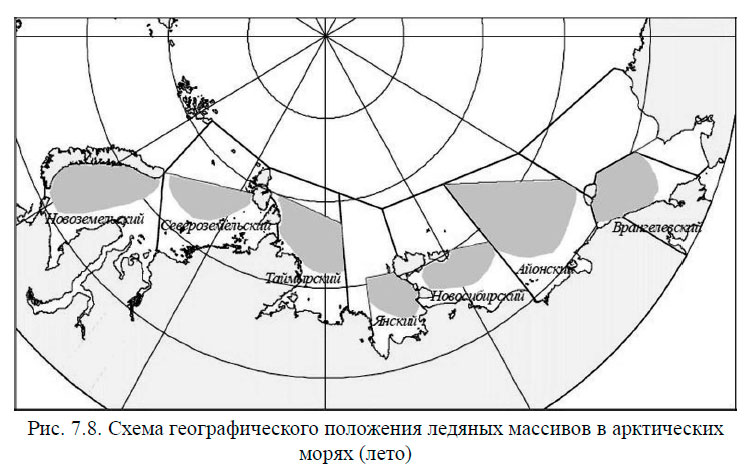

Схема географического положения ледяных массивов в арктических морях (лето)

В прибрежной части арктических морей площади ледяных массивов объективно характеризуют лишь фон ледовых условий. В каждый конкретный период времени решающее значение имеет не количество сплочённого льда, а характер его распределения. Бывают ситуации, когда площадь, занимаемая сплочённым льдом, невелика, но расположен он именно там, где осуществляется интенсивное судоходство. И, наоборот, нередко ледяной массив занимает огромную территорию, но вследствие благоприятных ветров на судоходной трассе наблюдается разрежение льдов, хотя и сравнительно узкое, но достаточно безопасное даже для самостоятельного плавания транспортных судов.

Вследствие этого более объективной оценкой сложности ледового плавания служит протяжённость участков сплочённых льдов на судоходной трассе. Она существенно меняется как в многолетнем, так и в сезонном масштабе. Степень изменчивости возрастает от центральных участков к фланговым. При благоприятном развитии гидрометеорологических процессов на каждом участке СМП формируются условия для безледокольного плавания в течение различных периодов летней навигации. При неблагоприятном развитии гидрометеорологических процессов на каждом участке может складываться ледовая обстановка, при которой в течение всего периода летней навигации требуется ледокольное обеспечение. Многолетняя практика ледового плавания в Арктике показывает, что сложные ледовые условия на всех участках одновременно не возникают. Это позволяет маневрировать ледоколами и расставлять их на СМП в соответствии со складывающейся ледовой обстановкой.

Таким образом, приступая к планированию навигации на СМП, необходимо учитывать следующие основные особенности ледовых условий:

  • формирование ледяного покрова в арктических морях можно разделить на два периода: нарастание льда в октябре-мае и таяние льда в июне-сентябре. В отдельные годы в зависимости от развития гидрометеорологических процессов границы указанных периодов могут сдвигаться;
  • в течение первого периода акватории арктических морей покрыты льдами различного возраста и толщины, что при любом развитии гидрометеорологических условий требует ледокольного обеспечения. Мощность энергетической установки ледокола в этот период должна обеспечивать ему ледопроходимость примерно 2,5 м, а с учетом необходимости преодоления участков торосистого и многолетнего льда — максимум примерно 3,5 м. Эта оценка дана при условии, что ледоколу требуется обеспечить непрерывное движение транспортных судов по трассе;
  • в течение второго периода акватории арктических морей постепенно освобождаются ото льда. Сроки начала летней навигации традиционно определялись в зависимости от времени начала таяния льда и взлома припая, сроки окончания навигации — временем наступления осенних ледовых явлений;
  • в летний период протяженность участков сплочённого льда сокращается, а в результате таяния и разрушения снижается его прочность. Это позволяет существенно уменьшить мощность ледоколов, обеспечивающих плавание судов в летний период. С учетом прочности льда потребная ледопроходимость ледокола может составлять 1,4–1,6 м.

Приведенные оценки требуемой ледопроходимости как для зимнего, так и для летнего периода даны без учета сжатия льда — важнейшей характеристики, лимитирующей плавание в Арктике. С учетом сжатия льда оценки будут выше. То, насколько они будут выше, зависит от вероятности формирования сжатий льда на каждом участке трассы в тот или иной период года. Поскольку последнее тем больше, чем больше площадь сплочённых льдов на акватории, их формирование более вероятно в зимний период, чем в летний.

Как уже указывалось выше, зимой в западном районе Арктики преобладают ветры южных и юго-западных направлений, а в восточном — северо-восточных и северных, поэтому вероятность возникновения сжатий льда в восточном районе больше.

При анализе судоходства в арктических морях необходимо учитывать тенденции многолетних изменений ледовых условий на СМП. В отдельные годы в Арктике формируются очень сложные ледовые условия (аномально тяжелые). В эти годы вся прибрежная трасса от Карских ворот до Берингова пролива покрыта сплошным льдом, припай разрушается только в середине августа, а новый процесс ледообразования начинается уже в первой декаде сентября. Проводка транспортных судов ледоколами затруднена. Нередко даже мощные атомные ледоколы испытывают большие затруднения при проходе в тяжёлых многолетних льдах. Часто происходит их «заклинивание», возникает необходимость постоянного окалывания проводимых судов. В таких условиях возникают аварийные ситуации и даже гибель судов.

Формируются и аномально лёгкие ледовые условия. В годы с аномально лёгкими ледовыми условиями взлом припая происходит в конце июня, а в конце июля возможно безледокольное плавание. Арктические моря почти полностью освобождаются ото льда, а ледообразование начинается лишь в конце сентября. Продолжительность безледокольного плавания при таких условиях составляет 80–120 суток.

Морские льды как среда судоходства

НАВИГАЦИОННАЯ ХАРАКТЕРИСТИКА ЛЕДЯНОГО ПОКРОВА

Регулярное плавание судов и выполнение транспортных морских операций на морях полярных районов, а зимой на замерзающих морях средних широт возможно только при достоверной и качественной информации о распределении и характеристиках морских льдов на акваториях, где проводятся те или иные операции и проходят ледовые трассы судов.

Для полной навигационной характеристики ледяного покрова необходимо оценить свыше десяти показателей, каждый из которых включает большое количество видов и градаций, образующих следующие категории:

  • сплочённость;
  • возраст — стадии развития;
  • формы льда — размеры льдин;
  • динамические процессы;
  • открытая вода среди льдов;
  • рельеф поверхности — торосистость льда;
  • толщина льда;
  • стадии таяния — разрушенность льда;
  • заснеженность льда;
  • льды материкового происхождения.

СПЛОЧЁННОСТЬ

Характеризует степень покрытия акватории льдом. Количественно выражается как отношение площади льдин в зоне, где они распределены сравнительно равномерно, к общей площади этой зоны. Выражается в десятых долях. Например, сплочённость 3/10 означает, что третья часть акватории покрыта льдом.

Льды, покрывающие акваторию, могут иметь разные формы и возраст, поэтому кроме общей сплочённости определяется частная сплочённость — сплочённость льдов определённого возраста или определённых форм, представляющая собой часть общей сплочённости.

ВОЗРАСТНЫЕ ХАРАКТЕРИСТИКИ ЛЬДА

Начальные виды льда:

  • ледяные иглы — отдельные кристаллы льда;
  • ледяное сало — скопление ледяных кристаллов, напоминающее масляные пятна на воде;
  • снежура — выпавший на поверхность моря снег, пропитанный водой и представляющий собой вязкую массу;
  • шуга — скопление пористых кусков льда белого цвета, достигающих несколько сантиметров в поперечине.

Блинчатый лёд — пластины льда округлой формы диаметром от 30 см до 3 м и толщиной до 10 см.

Нилас — тонкая эластичная корка льда, легко прогибающаяся на волне и зыби. Имеет матовую поверхность и толщину до 10 см. При сжатии образует зубчатые наслоения.

Склянка — легко ломающаяся блестящая корка льда. Образуется из ледяного сала или в результате замерзания воды малой солёности. Толщина склянки до 10 см.

Молодой лёд — лёд в его переходной стадии между ниласом и однолетним льдом, толщиной 10–30 см. Может подразделяться на серый лёд (10–15 см), менее пластичный, чем нилас, он ломается на волне, при сжатиях обычно наслаивается, и серо-белый (15–30 см), который при сжатиях чаще торосится, чем наслаивается.

Однолетний лёд — лёд, просуществовавший не более одной зимы, толщиной от 30 см до 2 м.

Старый лёд — лёд, который не растаял в течение лета и остался на следующую зиму. Подразделяется на двухлетний лёд, подвергшийся таянию в течение только одного лета (средняя толщина 2,5 м), и многолетний лёд, переживший таяние, по крайней мере, в течение двух лет (средняя толщина 3 м). Старый лёд больше, чем молодой, выступает над поверхностью воды, на его поверхности образуется узор из многочисленных снежниц. На незаснеженных участках двухлетний лёд имеет зеленовато-голубой цвет, а многолетний — обычно голубой. Многолетние льды опреснены.

ФОРМЫ ПЛАВУЧЕГО ЛЬДА

В открытых частях морей и океанов льды находятся в непрерывном движении под воздействием ветра и течений (дрейфуют). В процессе дрейфа они сталкиваются, ломаются, образуют наслоения, торосы, подсовы и т. п., поэтому ледяной покров состоит из льдин различных размеров и форм. Любой относительно плоский кусок морского льда размером более 20 м в поперечнике называется ледяным полем. В зависимости от горизонтальных размеров ледяные поля подразделяются следующим образом:

  • гигантские ледяные поля — более 10 км в поперечнике;
  • обширные ледяные поля — от 2 до 10 км в поперечнике;
  • большие ледяные поля — 500–2000 м в поперечнике;
  • средние ледяные поля — 100–500 м в поперечнике (обломки ледяных полей);
  • малые ледяные поля — 20–100 м в поперечнике (крупнобитый лёд).

Кроме ледяных полей выделяют следующие формы дрейфующих льдов:

  • блинчатый лёд;
  • битый лёд — менее 20 м в поперечнике (мелкобитый лёд);
  • ледяная каша — скопление льда, состоящее из обломков не более 2 м в поперечнике;
  • несяк — большой кусок морского льда, включающий торос или группу смёрзшихся торосов, представляющих собой отдельную льдину;
  • айсберг — отколовшийся от ледника кусок льда любой формы, который выступает над поверхностью моря более чем на 5 м, находится на плаву или сидит на мели. По внешнему виду подразделяются на пирамидальные, столообразные, куполообразные, наклонные.

ДИНАМИЧЕСКИЕ ПРОЦЕССЫ

В результате воздействия ветра на дрейфующие льды возникают зоны сжатия и разрежения льдов. В зонах сжатия льды вплотную поджаты друг к другу. Канал за идущим судном быстро закрывается. При сильном сжатии канал за идущим ледоколом сразу закрывается льдом. Образуются торосы. Отдельные льдины становятся вертикально. В результате сжатия увеличивается сплочённость льда. Сжатый лёд представляет потенциальное препятствие для навигации. Процесс разрежения дрейфующего льда приводит к уменьшению его сплочённости и/или сжатия.

Открытая вода среди льдов. Среди даже очень сплочённых льдов всегда имеются пространства чистой воды различных размеров и форм. В качестве навигационных характеристик выделяют следующие:

  • разводье — любой разлом или разрыв очень сплочённого, сплошного льда или припая протяженностью от нескольких метров до нескольких километров. Разводья могут быть покрыты ниласом или молодым льдом;
  • трещина — любой разрыв льда, который не разошёлся, шириной до 1 м;
  • зона разводий — площадь льда, на которой наблюдается большое число разводий;
  • канал — любой разлом или проход естественного происхождения или проложенный ледоколом (судном) через морской лёд, пригодный для плавания судов;
  • полынья — устойчивое пространство чистой воды среди неподвижных льдов, которое может быть заполнено начальными видами льда.

Рельеф поверхности — торосистость. Поверхность морских льдов может быть ровной или деформированной. В качестве показателя деформации используются характеристики торосов и гряд торосов. Торосы образуются в процессе дрейфа льда в результате разломов, столкновения и нагромождения льдин друг на друга и последующего смерзания этих нагромождений. Поперечное сечение тороса представляет собой две равнобедренные трапеции, стоящие одна над другой. Видимая возвышающаяся над поверхностью льда верхняя часть тороса называется парусом, подводная — килем тороса, подторосом (по Международной номенклатуре морских льдов). Морфометрические характеристики торосов показаны на рис. 7.9.

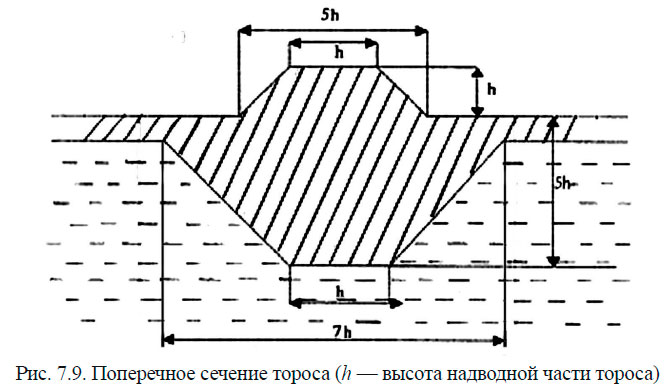

Поперечное сечение тороса (h — высота надводной части тороса)

Торосы являются очень существенным, а иногда и непреодолимым препятствием для самых мощных ледоколов. Встречаются в виде гряд различного возраста (свежие, старые) и вида (сглаженная, сильно сглаженная, монолитная), пояса торосов или зон гряд торосов, примыкающих одна к другой.

Поверхность морских льдов может быть неровной в результате наслоения льдин друг на друга — наслоенный лёд. Такая поверхность характерна для ниласовых и молодых льдов.

Большую опасность для судов представляет подводный ледяной выступ льдины, айсберга или ледяной стены, образующийся в результате интенсивного таяния и эрозии надводной части, получивший название таран.

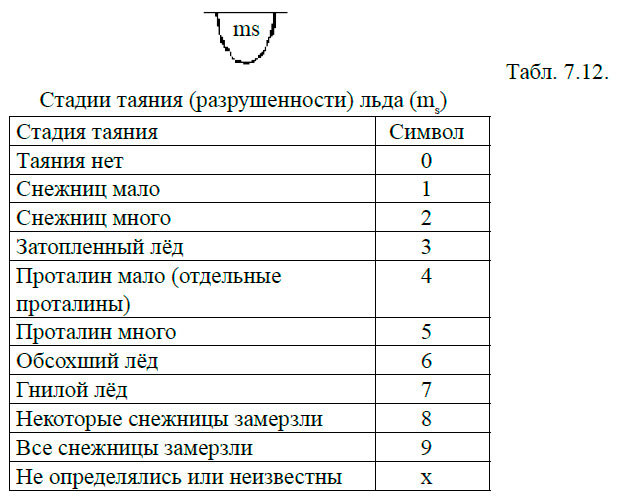

Стадии таяния — разрушенность льда. Ледяной покров весеннего периода начинает таять и разрушаться. Степень разрушения льда оценивается визуально по косвенным признакам: наличию и количеству снежниц, проталин, состоянию и виду поверхности льда.

Снежница — это скопление на льду талой воды, образовавшейся в результате таяния снега, а на более поздних стадиях также вследствие таяния льда. Со временем лёд под снежницей протаивает насквозь, и это отверстие во льду называется проталиной. По количеству снежниц и проталин определяется стадия разрушенности льда.

По мере образования проталин снежницы исчезают с поверхности льда (вода уходит под лёд). Лёд обсыхает, а его поверхность белеет — обсохший лёд.

На последней стадии разрушения лёд приобретает сотообразное строение — гнилой лёд.

ФОРМЫ НЕПОДВИЖНОГО ЛЬДА

Морской лёд, который образуется вдоль побережья, ледяной стены, ледяного барьера, среди отмелей, островов и островков и, прикрепляясь к ним, остаётся неподвижным, называется припай.

Наиболее благоприятными условиями для образования припая являются:

  • изрезанная береговая линия;
  • наличие у берегов многочисленных островков и островов;
  • отсутствие сильных постоянных течений и значительных колебаний уровня;
  • мелководье.

На таких участках ширина припая может достигать сотен километров. На открытых участках побережья пределом распространения припая считается 25-метровая изобата. Припай, возвышающийся более чем на 2 м над уровнем воды, называется шельфовым льдом.

К неподвижным льдам относится также торосистое, севшее на мель ледяное образование, получившее название стамуха. Встречаются отдельные стамухи и барьеры (или цепочки) стамух, представляющие серьезную угрозу для подводных трубопроводов.

ТОЛЩИНА ЛЬДОВ

Предельная толщина льдов спокойного намерзания зависит от географической зоны. В морях умеренных широт (Балтийское, Японское и др.) толщина льда достигает к концу зимы 30–70 см, а в наиболее суровые зимы — 1 м.

В Белом, Охотском, Беринговом морях и на большей части Баренцева моря преобладающая толщина льда в марте-апреле равна 70–120 см.

В Арктике льды спокойного намерзания к началу арктического лета достигают толщины 200 см. Средняя толщина многолетнего льда — 3,3 м.

Толщина льда увеличивается не только в результате замерзания воды, но и в результате нагромождения льдин друг на друга в процессе торошения и последующего смерзания таких нагромождений. Поэтому осадка льда под монолитными буграми, грядами торосов может достигать 10 м и более. Например, в центральной части Северного Ледовитого океана наиболее часто (более 50 %) встречаются кили с осадкой 10–15 м, а на маршруте, проходящем севернее Гренландии, зафиксировано 45 килей с осадкой более 30 м, среди которых один с осадкой 40 м. Наиболее глубокий киль, обнаруженный в Арктике, имел осадку 50 м.

ОСНОВНЫЕ НАВИГАЦИОННЫЕ ХАРАКТЕРИСТИКИ ЛЕДЯНОГО ПОКРОВА

К основным навигационным характеристикам ледяного покрова относятся: общая сплочённость, возрастной состав, формы. При описании ледяного покрова акватории зоны, в пределах которых льды по этим характеристикам распределены равномерно, выделяются тем или иным способом: штрихуются или раскрашиваются. Вследствие неоднородности ледяного покрова в каждой выделенной зоне обычно присутствуют льды различного возраста, ледяные поля различных размеров, поэтому помимо общей сплочённости определяется частная сплочённость льдов каждого возраста. Сумма этих характеристик должна равняться общей сплочённости. В пределах каждой зоны определяются дополнительные характеристики, оказывающие существенное влияние на навигацию: наличие трещин, каналов, разводьев и т. д.

Все указанные характеристики, как основные, так и дополнительные, и их сочетания определяют коэффициент трудности ледового плавания Кт, который представляет собой отношение затрат судового времени на прохождение участка трассы по ледяному покрову (имеющему различные характеристики) к затратам времени на прохождение того же участка по чистой воде:

где Lпр, L9-10/10, L7-8/10, … LЧВ — протяженность участков трассы с относительно однородными условиями (припай, дрейфующий лёд сплочённостью 9–10/10; 7–8/10, 4–6/10, …, чистая вода); Vпр, V9-10/10, V7-8/10, …, VЧВ — техническая ледовая скорость ледокола (судна) в заданных ледовых условиях и на чистой воде. Техническая ледовая скорость — нормальная рабочая скорость, с которой судно или караван способны преодолеть однородные льды на участках значительной протяженности (не менее 1,5–2,0 миль); ΣΤл — суммарные затраты времени при плавании в ледовых условиях по данной трассе; ΣΤЧВ — суммарные затраты времени на плавание в чистой воде на той же трассе; Lт — тарифная протяженность трассы плавания.

Коэффициенты трудности плавания вычисляются для стандартных (типовых) и легчайшего вариантов плавания.

Стандартными (традиционными) вариантами трассы плавания называются выявленные на основании многолетних наблюдений, наиболее часто применяемые маршруты плавания судов, обобщённые для каждого типа распределения льдов. Стандартных вариантов может быть несколько.

Легчайший вариант трассы плавания обычно изменяется не только от года к году, но и в течение навигации. При выборе легчайшего варианта путь прокладывается по зонам наиболее тонких и наименее сплочённых льдов. Иногда это приводит к удлинению пути и использованию участков, лежащих вне стандартных трасс.

Наименьшая скорость, при которой возможно непрерывное движение ледокола или судна во льдах, составляет 1,5–2 уз в период таяния льдов и 3–4 уз в период нарастания льдов. Исходя из этого, для каждого ледокола или судна могут быть определены критические значения Кт. Для транспортных судов устанавливаются ограничительные значения Кт, при которых допускается их самостоятельное плавание.

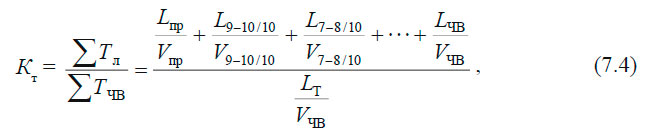

Коэффициент Кт может быть использован для количественной оценки возможности ледового плавания в различных замерзающих морских районах в тот или иной период.

ОПАСНЫЕ ЛЕДОВЫЕ ЯВЛЕНИЯ ДЛЯ СУДОХОДСТВА В АРКТИКЕ

Опасные ледовые явления и опасные ледяные образования оказывают активное воздействие на производственные объекты, суда и ледоколы. Они формируются в результате динамических факторов, возникают внезапно, действуют в ограниченном районе и ограниченный период времени. В результате многолетнего опыта научно-оперативного обеспечения судоходства на Северном морском пути эти явления выявлены, классифицированы и изучены. Перечень опасных ледовых явлений и опасных ледовых образований представлен в табл. 7.2 и 7.3 соответственно. Остановимся кратко на явлениях наиболее значимых для судоходства с навигационной точки зрения.

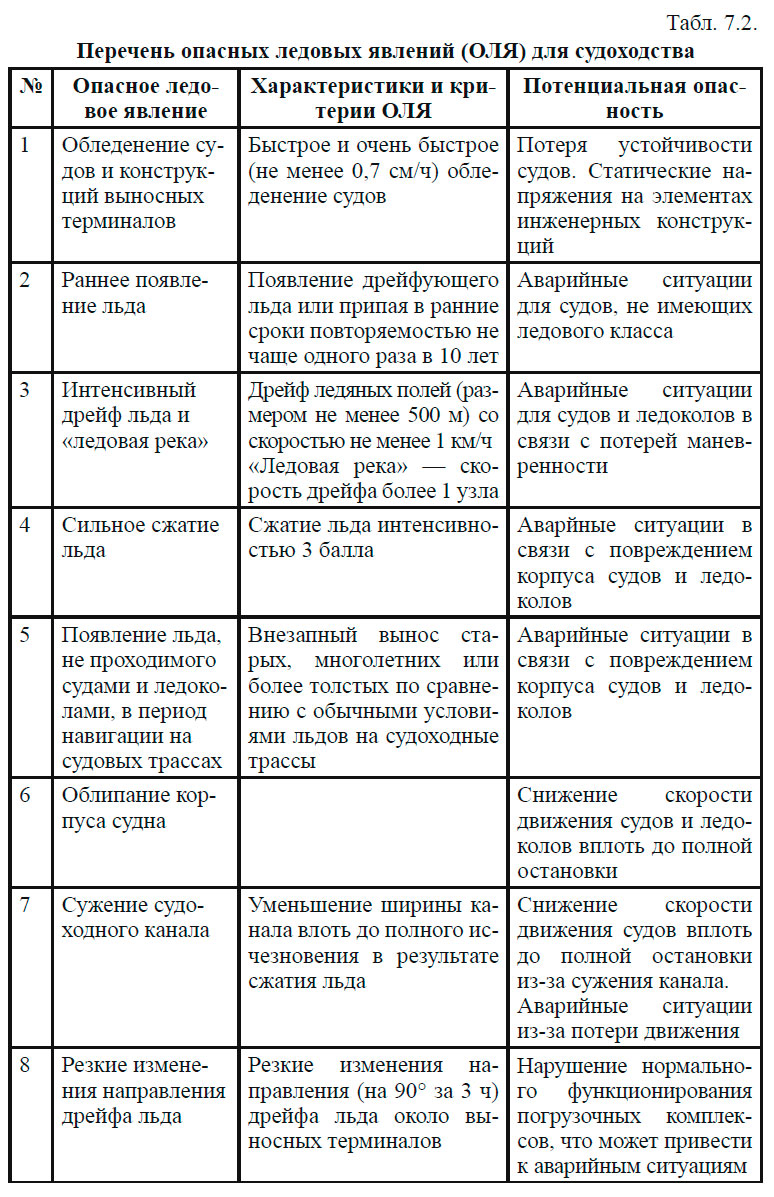

Перечень опасных ледовых явлений (ОЛЯ) для судоходства

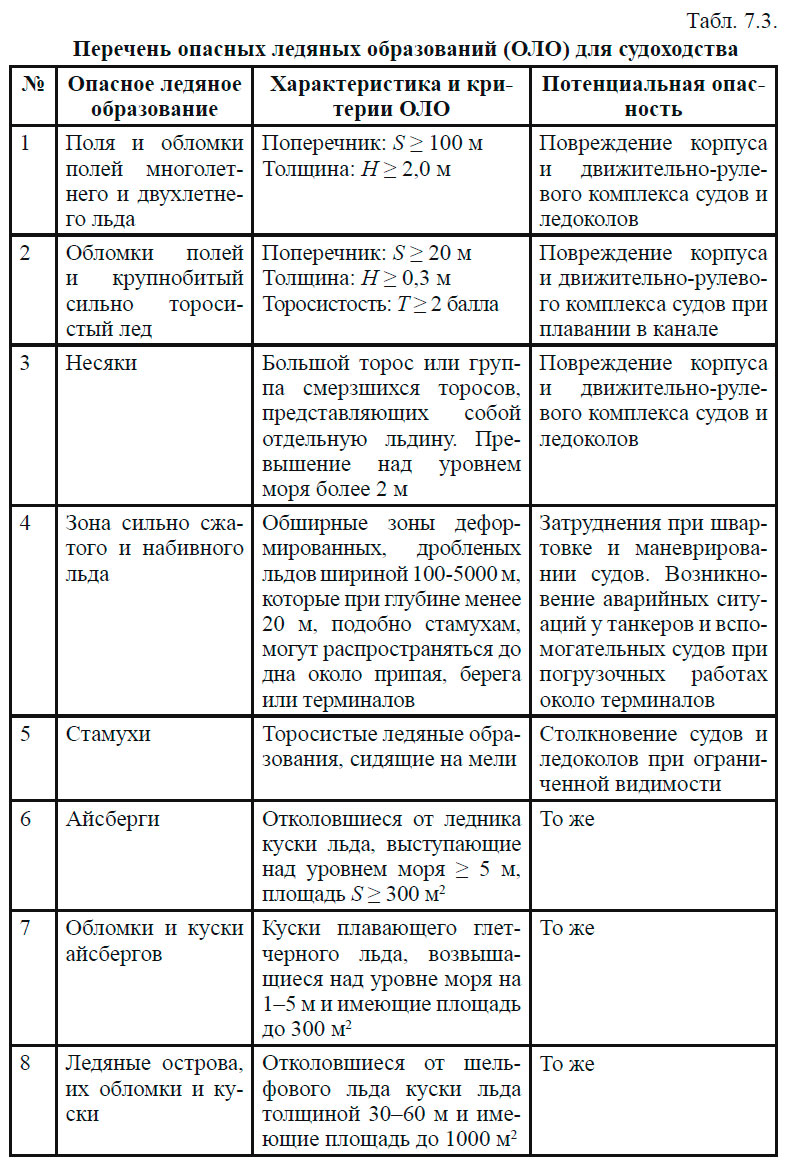

Перечень опасных ледяных образований (ОЛО) для судоходства

Сжатие льдов. В соответствии с международной номенклатурой льдов сжатие подразделяется на три градации: слабое, значительное и сильное. Визуальные признаки слабого сжатия следующие: в зоне сжатия наблюдаются отдельные разводья и свежие трещины. Ледяная каша между льдинами уплотняется. Среди ниласовых и серых льдов повсеместно наблюдаются наслоения, а среди серо-белых льдов — торосистые образования.

При значительном сжатии в зоне сжатия сохраняются лишь редкие небольшие разводья и узкие трещины, свидетельствующие о сдвигах льдин относительно друг друга. Тёртый лёд частично выжат на края льдин. Молодые льды среди остаточных большей частью выторошены. На стыках полей наблюдаются свежие торосистые образования.

При сильном сжатии пространства чистой воды и открытые трещины полностью отсутствуют. Молодой лёд среди остаточного полностью выторошен, а ледяная каша большей частью выжата на края льда в виде валов. На стыках полей однолетнего и старого льдов наблюдаются гряды и барьеры торосов.

При слабом сжатии транспортные суда, имеющие категории ледового усиления ЛУ4–ЛУ9, повреждений практически не имеют. Ледоколы типа «Арктика» преодолевают такие участки трассы без потери скорости хода.

При значительном сжатии серьёзные повреждения получают суда, имеющие «возраст» 18–20 лет. Суда ледовых категорий ЛУ7–ЛУ9 могут иметь серьёзные повреждения корпуса. Суда более легких ледовых категорий могут быть раздавлены льдами. Так, в результате сильного сжатия и торошения льда затонули: т/х «Витимлес» в 1965 г., т/х «Нина Сагайдак» в 1983 г., п/х «Челюскин» в 1934 г.

При сильном сжатии суда, а часто и ледоколы не в состоянии маневрировать. Кроме того, возможен навал льдов на палубу судна или его катастрофический крен. По статистике более 90 % всех ледовых аварийных случаев приходится именно на сжатие.

В настоящее время разработаны методы оценки напряжений, возникающих в ледяном покрове, и линейных нагрузок на борт судна при сильных сжатиях. Имеются также и натурные измерения напряжений в сильно сжатом ледяном покрове. Эти данные приведены в табл. 7.4.

Сильные сжатия формируются обычно при сплочённости льда 9–10/10. Определяющей причиной сжатия является ветер. Участки сильных сжатий возникают при достаточно продолжительном воздействии на ледяной покров ветра одного направления и скоростью не менее 10 м/с. Для нажимных ветров сильное сжатие может сформироваться уже после 12 часов воздействия, для отжимных — 15 часов и для ветра нейтрального направления — 18 часов. Продолжительность сильных сжатий составляет 5–15 минут и в редких случаях — 1,0–1,5 часа. При этом интенсивность сжатия в течение 10 минут может меняться от сильного к значительному и слабому и наоборот.

Наибольшая повторяемость сжатий наблюдается в осенне-зимние сезоны. Длина трассы со сжатием в этот период может быть в 2 раза больше, чем летом, и достигать 2/3 её общей протяжённости.

Величины напряжений, возникающих в ледяном покрове при сильных сжатиях, и возможные линейные нагрузки на борт судна

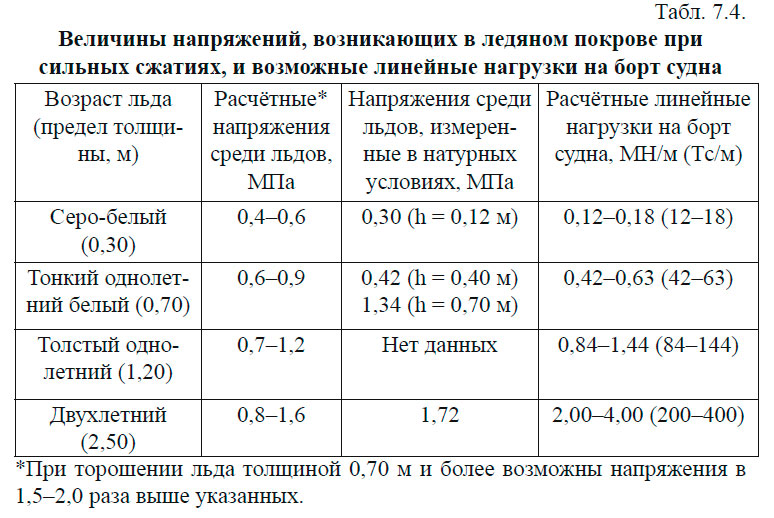

Представленные в табл. 7.4 характеристики дают основание считать, что явление сильного сжатия льдов любой возрастной градации (начиная с серо-белого) весьма опасно для мореплавания. Для учёта этого явления в целях безопасности мореплавания необходимо оценить вероятность встречи сильных сжатий при прохождении судном определённого участка трассы плавания.

«Ледовая река» представляет собой поток дрейфующего с большой скоростью сплочённого, иногда со сжатием, мелкобитого и тёртого льда в проливах, заливах или в открытых районах морей у границы припая или малоподвижного ледяного массива.

Экстремально высокие скорости дрейфа льда часто являлись причиной аварийных ситуаций, в которые попадали суда при плавании в Арктике. Беспомощность судов ледового класса и даже ледоколов в условиях экстремального дрейфа льда со сжатием показала, что в настоящее время нет эффективных способов борьбы с этим малоизученным явлением. Степень опасности явления зависит не столько от скорости течения в потоке, сколько от степени сплочённости и сжатия льдов. Поток воды с разреженным льдом может преодолеть практически любое судно. Однако относительно слабый по скорости поток с мелкобитым и тёртым льдом сплочённостью 9–10/10 не могут преодолеть иногда даже атомоходы. В качестве примеров можно привести дрейф атомоходов «Сибирь», «Арктика» и ледокола «Киев» в районе пролива Югорский Шар в марте-апреле 1980 г. и ледокола «Капитан Сорокин» в Енисейском заливе в ноябре 1977 г.

Таким образом, высокие скорости течения и наличие льда в потоке являются определяющими факторами при идентификации этого явления как особо опасного. Движущийся на течении лёд при его сжатии создаёт сопротивление движению судна в несколько раз больше, чем сам поток воды. Явление «ледовой реки» часто происходит на фоне постоянных или периодических течений как многократное ускорение этого потока в поверхностном слое. Наличие больших скоростей дрейфа льда подтверждено инструментальными наблюдениями (табл. 7.5).

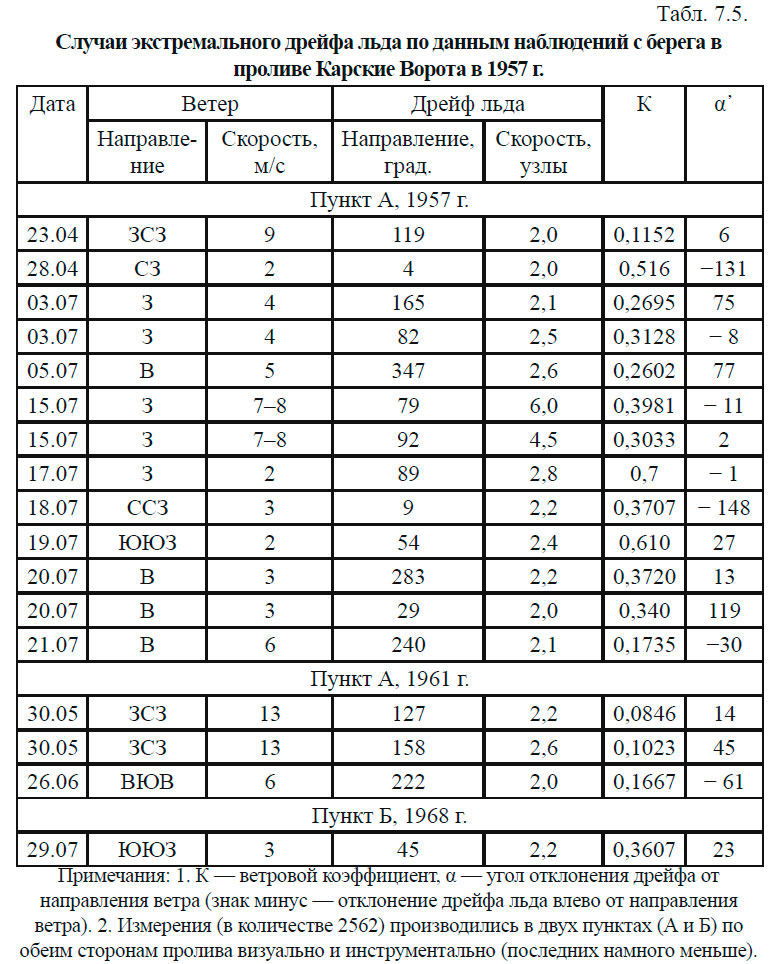

Случаи экстремального дрейфа льда по данным наблюдений с берега в проливе Карские Ворота в 1957 г.

Облипание корпуса судов снежно-ледяной «подушкой». Облипание (обмерзание) корпуса ледокольных и транспортных судов при их движении во льдах чаще всего наблюдается в осенне-зимний период. В летний период навигации явление это, как правило, не наблюдается.

Процесс облипания корпуса судна снежно-ледяной «подушкой» происходит следующим образом. Вначале в результате адгезии к корпусу судна прилипает конгломерат измельченного льда со снегом. Его масса быстро нарастает по ширине и длине. Затем происходит смерзание обломков льда в единый монолит, который и является «телом» снежно-ледяной «подушки». Выделяют три степени интенсивности облипания.

Слабое облипание — эпизодическое облипание 1 раз в 10–15 минут на небольших участках борта судна размером 1–2 м по ширине и 3–5 м по длине. При ударе налипшей снежно-ледяной подушки о бровку канала или о ненарушенный ледяной покров она отрывается легко и полностью.

Среднее облипание образуется с частотой 5–10 минут и имеет размеры по ширине 2–4 м, по длине — 5–20 м. Лёд отстаёт только при многократных реверсах.

Сильное облипание образуется практически непрерывно и почти вдоль всего борта шириной свыше 4 м. При реверсах полностью не отстаёт.

Сильное и среднее облипание наблюдается во льдах сплочённостью 9–10/10, толщиной 30–70 см, торосистостью 2–3/10, умеренном сжатии и наличии на льду снежного покрова толщиной 30–40 см и более.

Интенсивность образования снежно-ледяной «подушки» зависит и от технологии прокладки канала в сплошных льдах. При разгоне ледокола в сплошных льдах он как бы «влипает» по периметру ватерлинии, что создаёт благоприятные условия для образования снежно-ледяной «подушки». Отсюда справедлив практический вывод: для уменьшения возможности облипания при прокладке канала следует работать «на скол» или прорубать канал по возможности шире, ограничивая снижением мощности выбег ледокола.

Облипание корпуса судов приводит к ограничению технических возможностей эксплуатации ледокольно-транспортного флота и к аварийным ситуациям. При среднем облипании скорость хода ледоколов типа «Арктика» уменьшается до 6 уз, а при сильном — до 1 уз. При отсутствии облипания при аналогичных ледовых условиях они могут двигаться со скоростью 18 уз. Аварийная ситуация возникает при внезапной остановке ледокола. Такая ситуация является типичной при облипании его корпуса снежно-ледяной «подушкой». В результате создаётся реальная угроза столкновения с проводимым судном, которое часто не в состоянии избежать навала. Число аварийных случаев вследствие облипания корпуса ледоколов составляет 10 % от общего числа аварий по ледовым причинам.

Таким образом, проходимость судов во льдах зависит от совокупности его характеристик и условий видимости.

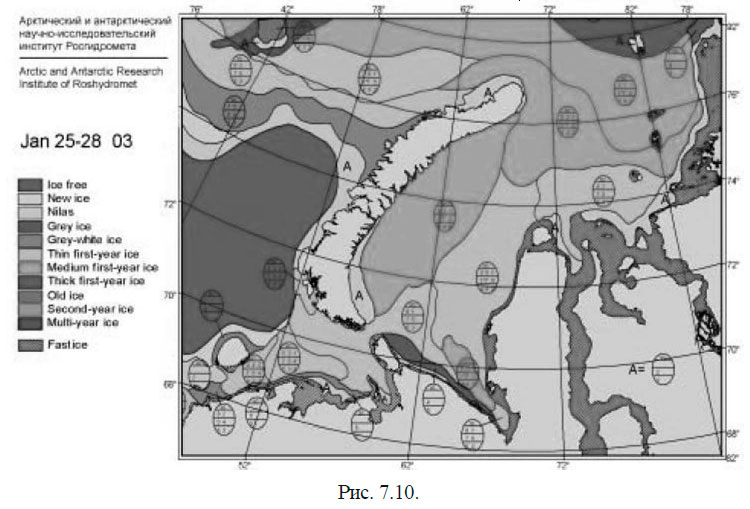

ЛЕДОВЫЕ КАРТЫ И МЕЖДУНАРОДНАЯ СИМВОЛИКА, ПРИМЕНЯЕМАЯ ДЛЯ МОРСКИХ ЛЬДОВ

Сведения о морских льдах передаются на суда в виде оперативных ледовых карт. В настоящее время в Российской Федерации для составления ледовых карт применяются условные обозначения, рекомендованные Всемирной метеорологической организацией (ВМО), а для внутреннего использования — национальный набор ледовых символов. Поскольку практически все страны, которые составляют ледовые карты для обеспечения ледового плавания, используют условные обозначения, рекомендованные ВМО, то их мы и рассмотрим. Основным документом ВМО по составлению ледовых карт является «Ice chart colour standart».

Общая сплочённость (концентрация) льда. Для выделения на карте зон с одинаковой сплочённостью используется цветовая шкала, представленная в табл. 7.6. Соответствующими цветами выделяются зоны по навигационным градациям сплочённости, указанные в таблице. Эти цвета используются для раскраски ледовых карт в период интенсивной навигации (летне-осенний период), когда наблюдаются большие вариации сплочённости.

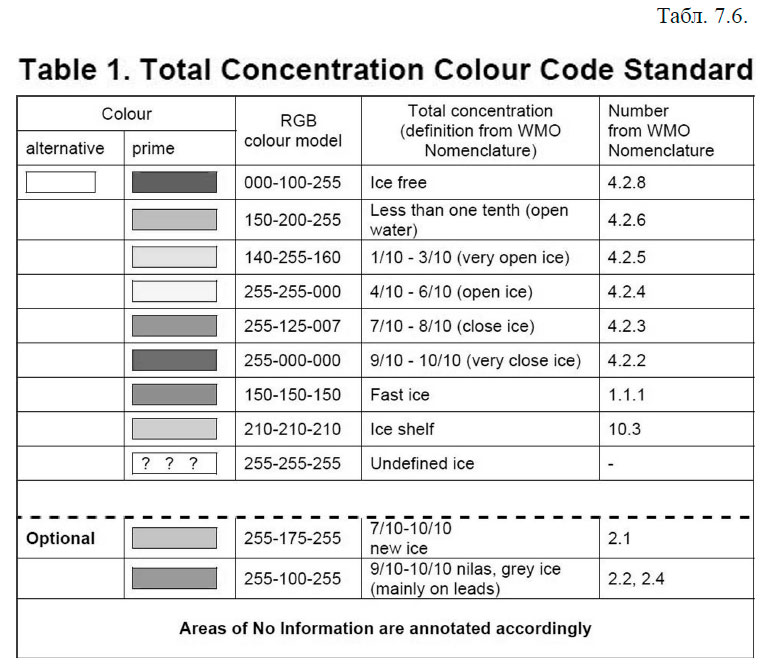

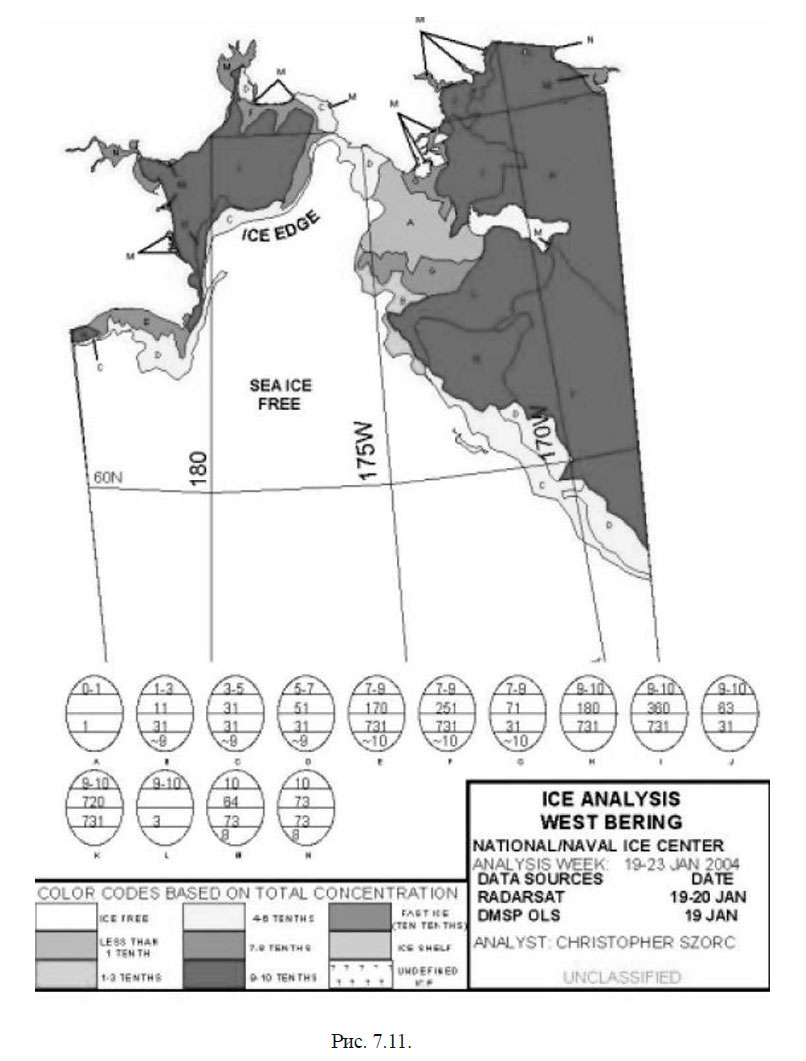

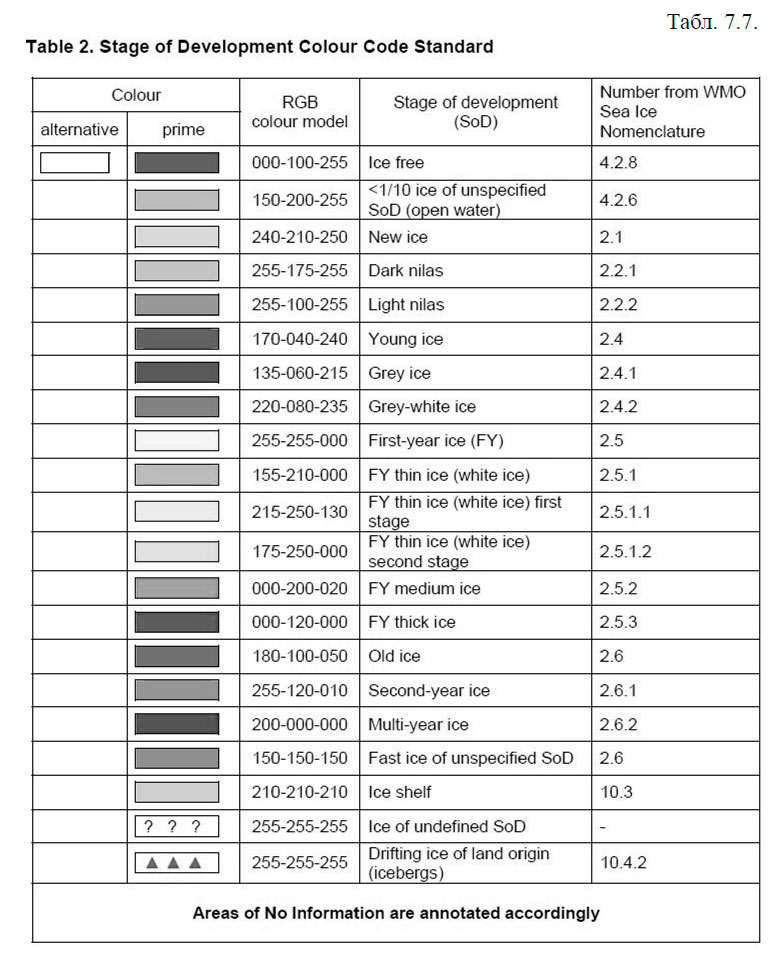

В табл. 7.7 представлена шкала цветов для обозначения стадий развития льда. Эта таблица используется в зимний период навигации, когда изменения сплочённости невелики (она на всей акватории высокая 10/10), а изменения стадий развития льда (толщины) значительны.

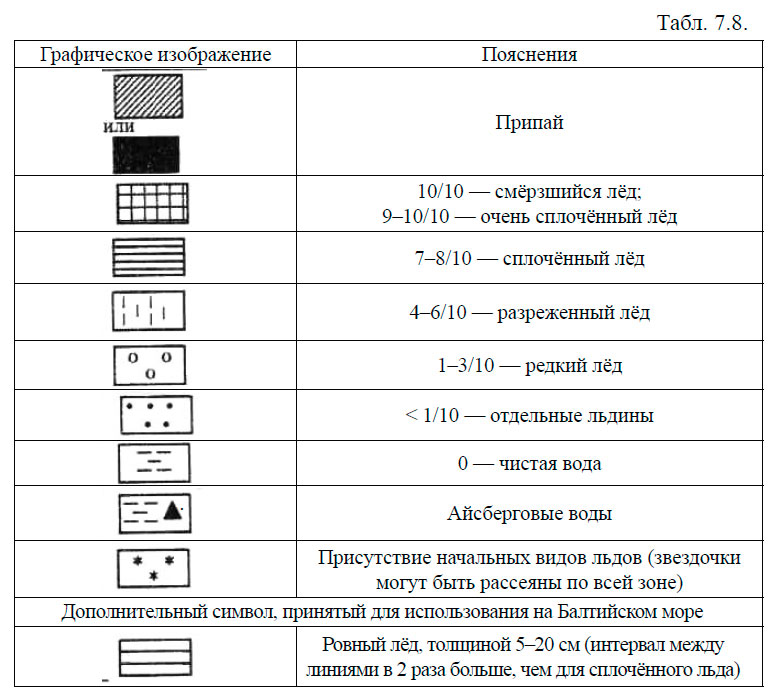

Кроме цветов, для общей сплочённости льда можно использовать и штриховку (табл. 7.8).

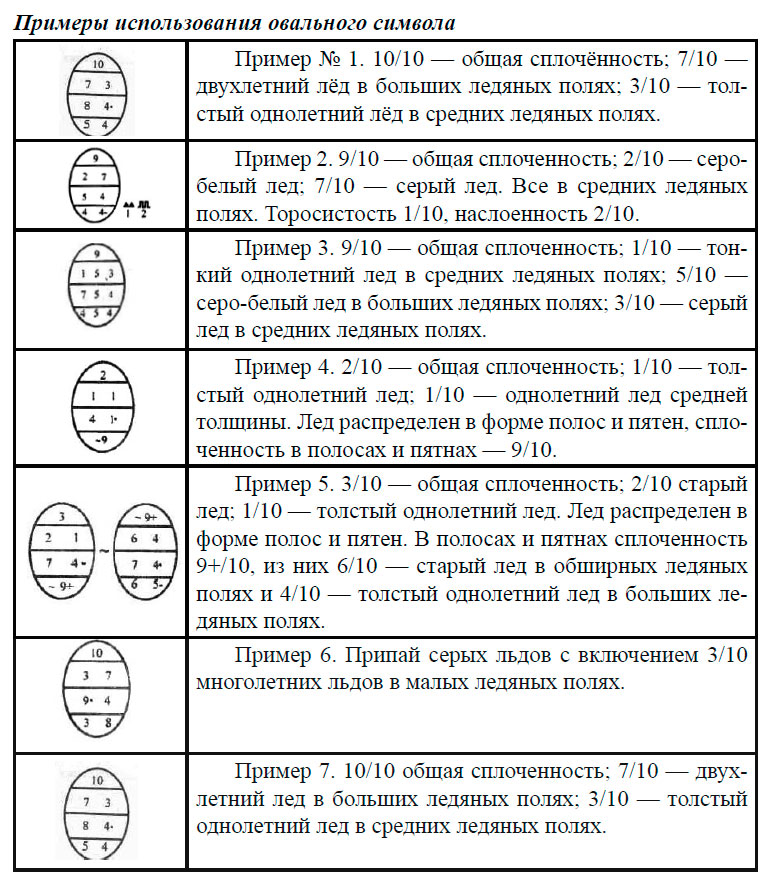

ГЛАВНЫЙ СИМВОЛ

Основные навигационные характеристики, определяющие сплочённость, возраст и формы льдов, приводятся в овале:

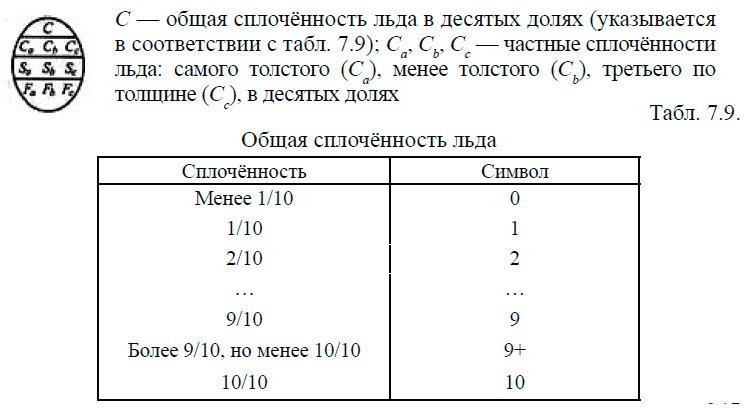

Общая сплочённость льда

Частная сплочённость указывается по табл. 7.9, за исключением первой и предпоследней строки. Сумма частных сплочённостей должна равняться общей сплочённости.

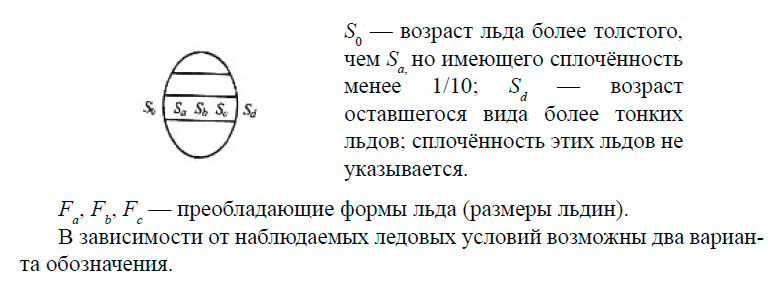

Sа, Sb, Sс — возраст льда (толщина) сплочённостью для Са, Сb, Сс соответственно (табл. 7.10).

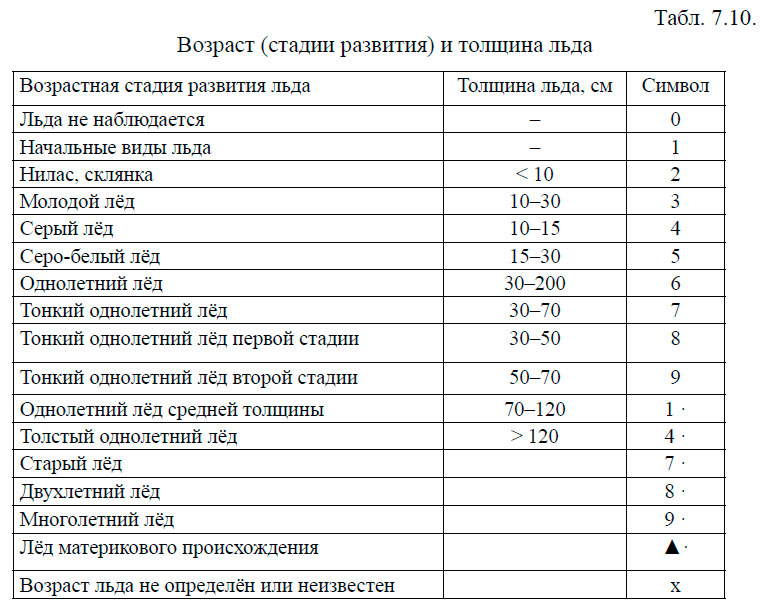

Возраст (стадии развития) и толщина льда

Если наблюдаются льды более трёх возрастных видов, то дополнительные виды льда указываются следующим образом:

Первый вариант:

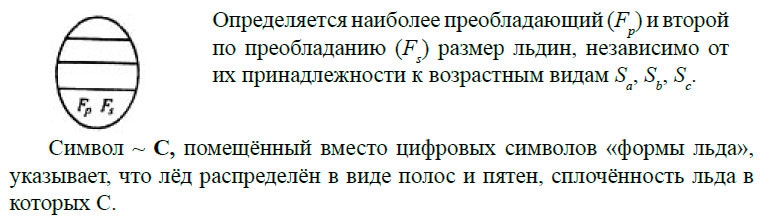

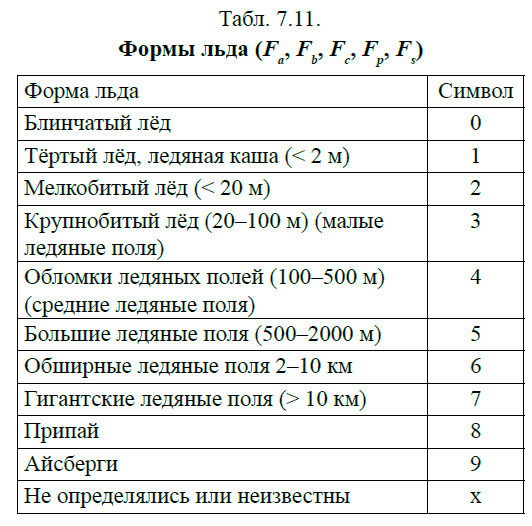

Fa, Fb, Fc — преобладающие формы льда (размеры льдин) для льдов возрастных видов Sa, Sb, Sc соответственно. Если наблюдается много айсбергов(> 1/10) и можно определить их сплочённость, то вместо Sa указывается символ айсберга ▲·, а вместо Fa — символ 9 (табл. 7.11). Если наблюдается только две возрастные стадии льда, то в вместо Fc ставится знак (-), чтобы отличить от второго варианта, когда определяется Fp, Fs.

Формы льда

Второй вариант:

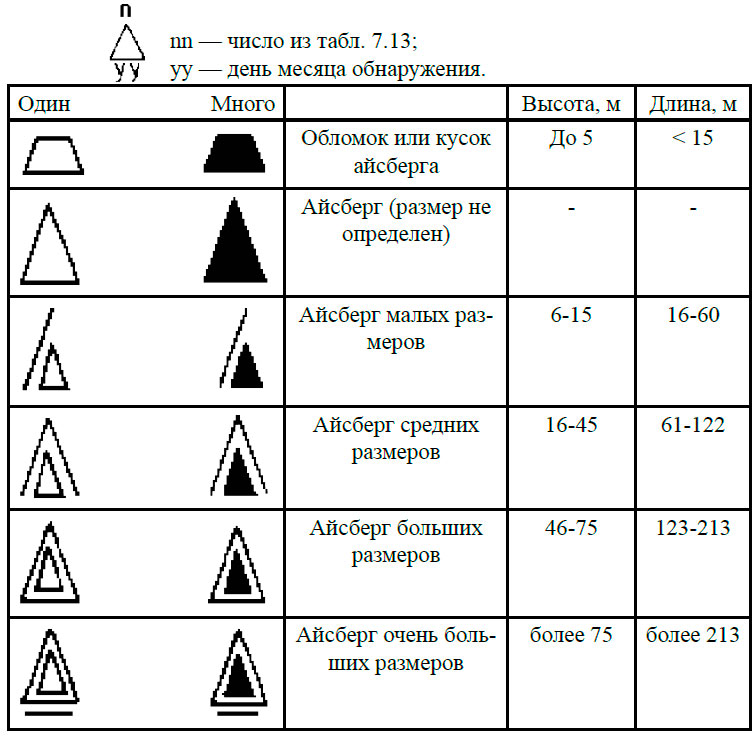

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ РЕЛЬЕФА ПОВЕРХНОСТИ

— гряды торосов или торосы: С — торосистость, т. е. относительная площадь покрытия в десятых; f — частота торосов, т. е. число гряд на морскую милю (может заменять С); hср — средняя высота торосов, дм; hх — максимальная высота, дм; a — степень сглаженности по шкале:

  • 1 — свежие гряды;
  • 2 — сглаженные гряды;
  • 3 — сильно сглаженные гряды;
  • 4 — старые гряды;
  • 5 — монолитные гряды;

— наслоение льда;

С — наслоенность, т. е. относительная площадь наслоений в десятых.

— набивной лёд. Полоса или узкий пояс сильно уплотнённого и наслоенного льда начальных видов, молодого или ледяной каши. Может иметь осадку от 2 до 20 м и ширину от 100 до 5000 м. Образуется у кромки припая, берега или кромки дрейфующего льда. При смерзании образует полосу толстого, труднопроходимого для судов льда.

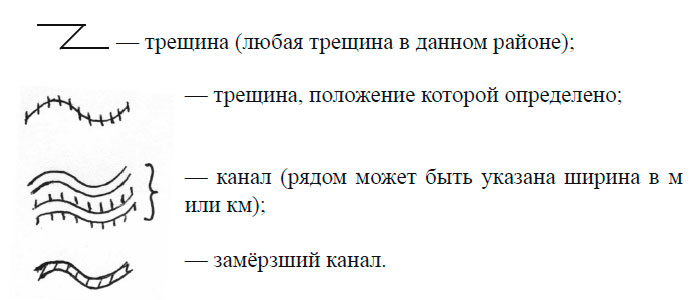

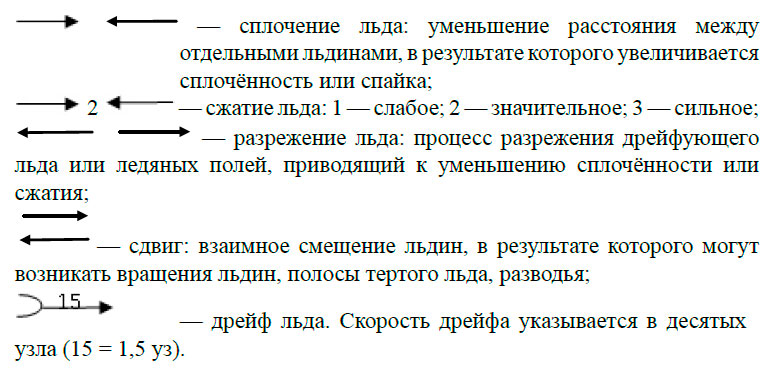

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ ДИНАМИЧЕСКИХ ПРОЦЕССОВ

СИМВОЛЫ ДЛЯ СТАДИИ ТАЯНИЯ

Стадии таяния (разрушенности)

СИМВОЛЫ ДЛЯ ЗАСНЕЖЕННОСТИ ЛЬДА

Заснеженность:

С — относительная площадь покрытого снегом льда, в десятых; S — толщина снега (табл. 7.13).

ориентация символов может показывать на карте направление застругов.

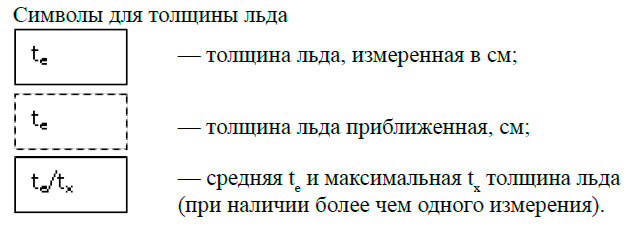

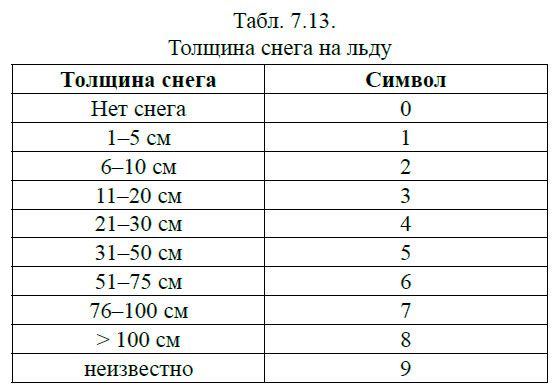

Толщина снега на льду

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ ЛЬДА МАТЕРИКОВОГО ПРОИСХОЖДЕНИЯ

Символы для обозначения льда материкового происхождения

Правая колонка используется тогда, когда айсбергов много, но их фактическое число неизвестно. Размеры айсбергов относятся к надводной части.

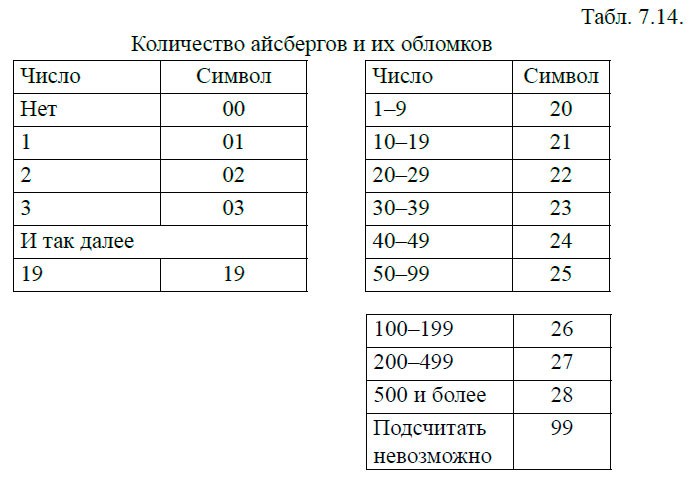

Количество айсбергов и их обломков

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ ПРЕДЕЛОВ НАБЛЮДЕНИЙ ГРАНИЦ ЛЬДА

— граница облачности;

ооооооооо — пределы визуальных наблюдений;

о х о х о х о — — пределы радиолокационных наблюдений;

— х — х — — кромка льда по радиолокатору;

________ — кромка или граница льда (по визуальным или спутниковым наблюдениям);

__ __ __ — предполагаемая кромка или граница.

СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ ОТКРЫТОЙ ВОДЫ СРЕДИ ЛЬДОВ

Примеры ледовых карт показаны на рис. 7.10 и 7.11.

Ледовые переправы

Лёд можно рассматривать как твёрдое тело, обладающее упругостью и определённой прочностью. Наличие подо льдом воды (практически несжимаемой упругой среды) обусловливает значительную несущую способность ледяного покрова. Эта способность ледяного покрова широко используется для устройства ледовых переправ, временного хранения грузов на льду, а в арктических областях и тяжелых стационарных конструкций (буровые вышки). Рассмотрим, как производится разведка, прокладка и оборудование ледовых переправ. По протяжённости ледовые переправы делятся на малые, прибрежные и морские. Протяжённость малых переправ, как правило, не превышает двух километров. Это переправы через реки, узкие проливы и узкие морские заливы. Прибрежные переправы устраиваются вдоль берега на расстоянии не более одного километра и над небольшими глубинами. Переправы через обширные морские заливы, проливы и крупные озера называются морскими. Они проходят над различными глубинами и могут находиться на значительном расстоянии от берега.

Устройство ледовой переправы начинается с разведки ледовой трассы. В результате этой работы должны быть получены следующие характеристики льда: толщина и прочность льда по акватории, состояние льда (наличие трещин, полыней, разводий), возможность подвижек и разломов льда по маршруту, возможные большие сгонно-нагонные колебания уровня. Для морских переправ устанавливаются специальные реперные пункты с точными координатами для контроля динамики ледяного покрова на трассе с тем, чтобы своевременно сообщить о резких изменениях ледовой обстановки. На данном этапе работ должны быть организованы регулярные метеорологические, ледовые и гидрологические наблюдения по району переправы.

Прокладка ледовой трассы проводится по критериям: толщина льда, прочность, отсутствие трещин, полыней, разводий и торосистых нагромождений.

При эксплуатации ледовой переправы состояние льда ухудшается из-за постоянных деформаций («усталость» льда). В результате этого уменьшается его грузоподъёмность. При длительной эксплуатации ледовой переправы или передвижения по ней больших объёмов груза необходимо строго ограничить эксплуатацию трассы по времени. Для этого в районе ледовой трассы проводится разведка и оборудование запасных ледовых трасс, на которые периодически переносятся движения для предоставления «отдыха» основной трассе. Все трассы должны быть обвехованы.

В период работы ледовой переправы проводятся регулярные метеорологические, ледовые и гидрологические наблюдения.

РАСЧЁТ ГРУЗОПОДЪЁМНОСТИ ЛЬДА И ПОРЯДОК ДВИЖЕНИЯ НА ТРАССЕ

Грузоподъёмность льда на ледовых переправах по неусиленному льду определяется по формуле:

где Pmax — допустимая нагрузка (т); А — коэффициент, учитывающий способ транспортировки груза и его массу: для гусеничных грузов массой до 18 тонн А = 125; более 18 тонн А = 115; для колесных грузов А = 100; h — наименьшая толщина льда (м); N — коэффициент запаса прочности и учёта трещин; k — температурный коэффициент; s — коэффициент учёта солёности.

Коэффициент запаса прочности определяет степень надёжности переправы (табл. 7.15 и 7.16). Температурный коэффициент рассчитывается по следующим формулам:

  • при отрицательных температурах воздуха, начиная с t = −12 °C
  • где t — средняя температура воздуха за последние трое суток, взятая со знаком «+»;

  • при положительных температурах воздуха
  • где n — число дней с момента появления воды на льду;

    во всех остальных случаях К = 1.

    Значение коэффициента учета солёности принимается по табл. 7.17.

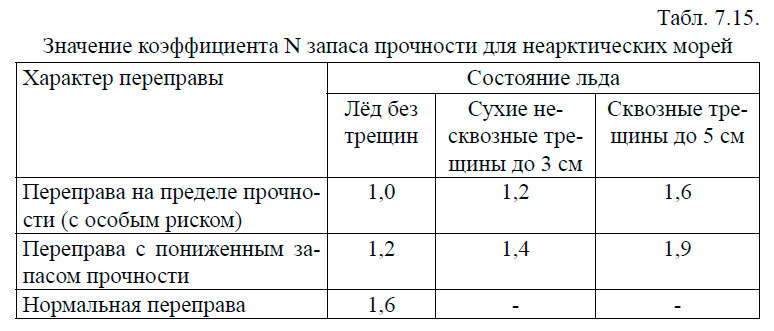

Значение коэффициента N запаса прочности для неарктических морей

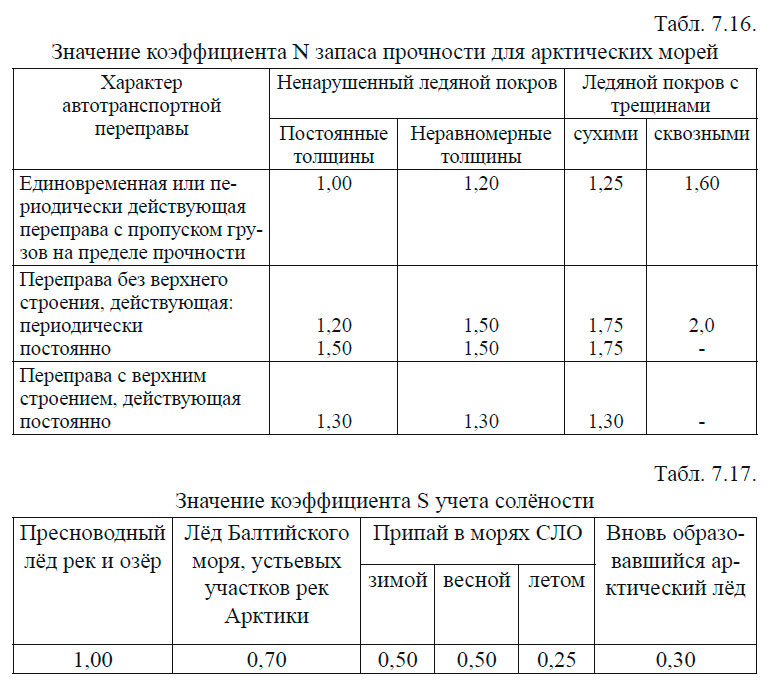

Значение коэффициента S учета солёности

В зависимости от характера переправы устанавливается следующий порядок движения. На переправе с особым риском (на пределе прочности) нахождение грузов вблизи друг друга категорически запрещается. Максимальное расстояние между грузами должно быть не менее L = 300h (м), где h — минимальная толщина льда, необходимая для прохождения груза. На переправе с пониженной прочностью минимальное расстояние L = 200h (м). Обгон и встречное движение не допускаются. Стоянка возможна только на очень короткое время.

На нормальной переправе в исключительных случаях допускаются обгон и встречное движение. Расстояние между грузами должно быть не менее 20 м. В неарктических морях при принятии коэффициента N = 1,9 практически все ограничения по движению грузов снимаются. Решение о том, какой коэффициент запаса прочности следует принять для расчёта, принимается тем, кто решает использовать ледовую переправу.

При наличии в ледяном покрове сквозных продольных трещин или при проходе трассы вблизи кромки полыней или разводий, грузы должны находиться от них на расстоянии, принимаемом по табл. 7.18.

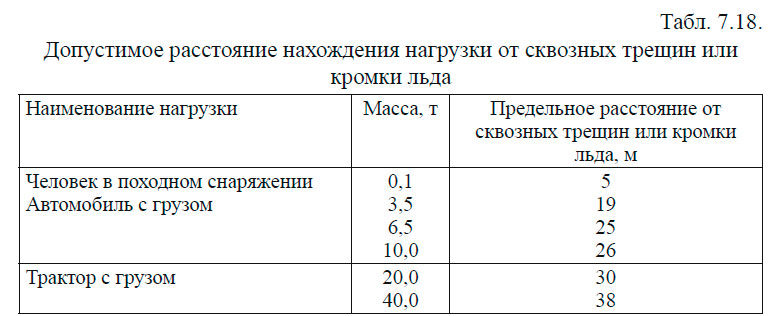

Допустимое расстояние нахождения нагрузки от сквозных трещин или кромки льда

Грузоподъёмность льда у кромки полыней или разводий, в 3,5–4 раза меньше, чем для ненарушенного ледового покрова.

При движении грузов по льду при малых скоростях (до 15 км/ч), ледяной покров работает, как упругая пластина, лежащая на упругом основании. Это означает, что под движущимся грузом образуется прогиб, который после его прохождения исчезает. При больших скоростях (более 20 км/ч) в ледяном покрове возникают волнообразные колебания. Перед грузом образуется «волна вспучивания». Лёд в этой зоне получает прогиб вверх и одновременно резко возрастает максимальный прогиб под грузом. Возрастание прогиба с увеличением скорости движения груза происходит до определённой критической скорости uкр, при которой может произойти взлом льда. Значение этой скорости зависит от глубины акватории, по которой проложена трасса и приближённо может быть определена по формуле:

РАСЧЁТ ПРЕДЕЛЬНО ДОПУСТИМОГО ВРЕМЕНИ СТОЯНКИ ГРУЗА НА ЛЬДУ

При установке груза на лёд, например, для временного хранения, в месте установки образуется прогиб. Если в результате давления, вызванного грузом, во льду возникнут напряжения, превышающие предел упругости, лёд начнет «течь», как пластическое тело. В результате прогиб под грузом начнёт постоянно увеличиваться и при критическом значении лёд разрушится. Таким образом, нахождение груза на льду должно быть ограничено по времени. Для расчёта времени стоянки используется формула:

где Т — время стоянки, ч; Рmax — предельно допустимая масса груза, которая может быть переправлена по данному льду, т; Рт — масса груза, для которого устанавливается продолжительность стоянки, т; ϴ — коэффициент, учитывающий состояние поверхности льда и температуру воздуха. Его значения даны в табл. 7.19.

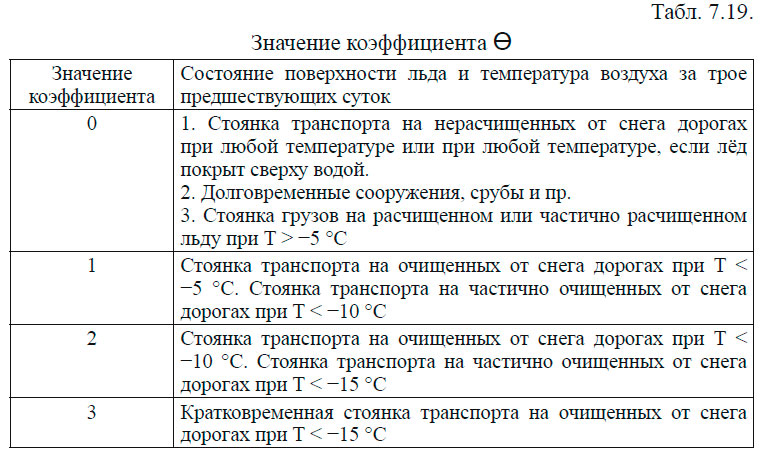

Значение коэффициента ϴ

Пример: максимально допустимая нагрузка на лёд, рассчитанная по формуле (7.5), Рmax = 5 т. Масса транспорта, следующего по дороге, Рт = 3,5 т. Температура воздуха не понижалась ниже −5 °С за трое предыдущих суток. Время стоянки Т будет равно всего 0,04 часа. Следовательно, останавливаться на дороге такому транспорту нельзя. Из этого примера следует, что если Рт > 0,7 Рmax, то данный груз нельзя устанавливать на лёд на стоянку. Это неравенство определяет и пределы применяемости формулы (7.9).

Таким образом, приступая к эксплуатации ледовой переправы, необходимо:

  • определить характер будущей переправы по надёжности;
  • выбрать соответствующий коэффициент запаса прочности;
  • рассчитать грузоподъёмность льда;
  • установить строгий порядок движения по трассе: скорость, расстояние между движущимся транспортом, возможность обгона и встречного движения и т. п.;
  • рассчитать возможность стоянки груза на трассе.

Литература

Гидрометеорологическое Обеспечение Мореплавания - Глухов В.Г., Гордиенко А.И., Шаронов А.Ю., Шматков В.А. [2014]

MirMarine
MirMarine – образовательный морской сайт для моряков.
На нашем сайте вы найдете статьи по судостроению, судоремонту и истории мирового морского флота. Характеристики судовых двигателей, особенности устройства вспомогательных механизмов и систем.
