Средства связи и сигнализации на судах

Средства связи и сигнализации на судах

Сигнализацией называется прием и передача сигналов для связи между судами или между судном и берегом в целях обеспечения мореплавания. К средствам внешней связи судна относятся:

  • радиосвязь;
  • звуковые;
  • зрительные;
  • аварийное радиооборудование;
  • пиротехнические.

Любые из вышеперечисленных средств связи могут быть использованы вахтенным матросом только с разрешения капитана или вахтенного помощника.

Радиосвязь

С 1999 года на всех судах установлена радиоаппаратура Глобальной морской системы связи при бедствии и для обеспечения безопасности мореплавания (ГМССБ). Основное назначение ГМССБ – оперативная организация поисково-спасательной операции аварийного судна береговым спасательным координационным центром (СКЦ) с привлечением судов и других средств, находящихся в районе бедствия.

В результате на судах внедрены современные средства связи, основанные на широком использовании спутниковых и усовершенствованных обычных (включая цифровой избирательный вызов – ЦИВ) методов связи, позволяющих обеспечивать автоматическую передачу и прием аварийных сигналов на любом расстоянии независимо от метеорологических условий и условий распространения радиоволн (рис. 2.7). Специальные системы связи обеспечивают передачу на суда информации для обеспечения безопасности мореплавания (НАВАРЕА, НАВТЕКС).

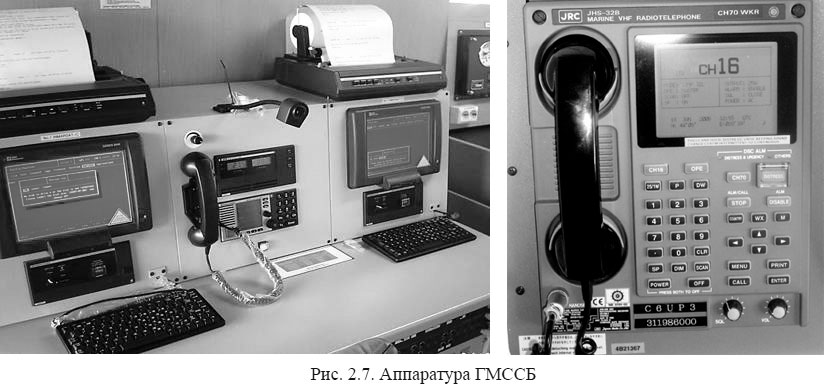

Аппаратура ГМССБ

Кроме этого, аппаратура позволяет обеспечивать и обычный радиообмен как в УКВ- и ПВ/КВ-диапазонах, так и с использованием спутниковой связи ИНМАРСАТ. Система ИНМАРСАТ предоставляет морякам телефон с прямым автоматическим набором номера, телекс, факс, электронную почту, режим передачи данных.

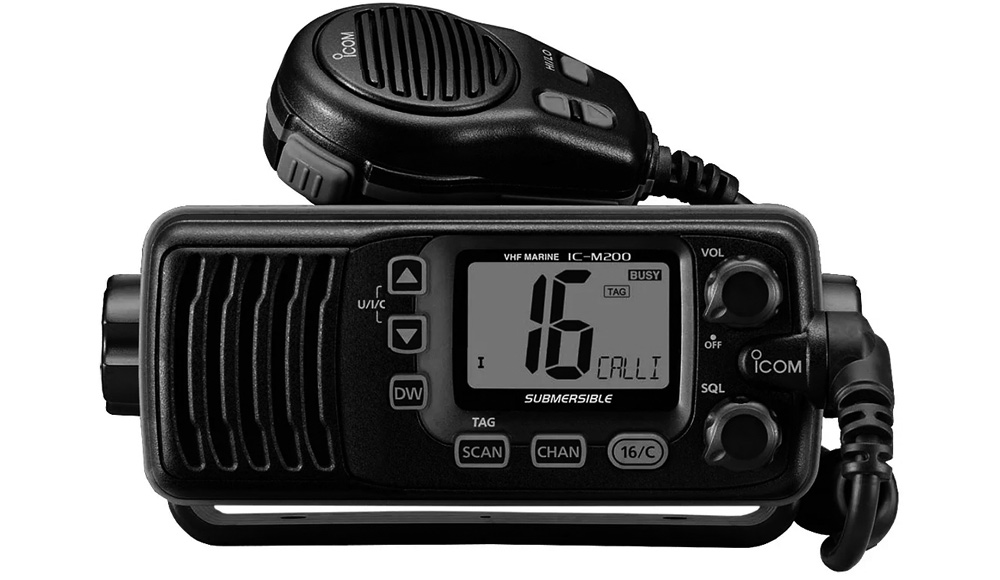

УКВ-радиостанция предназначена для оперативной связи с береговыми службами и другими судами. Дальность действия стационарной судовой радиостанции примерно 30 миль. УКВ-диапазон также используется для организации внутрисудовой связи при несении вахтенной службы, швартовке, постановке на якорь и т. п.

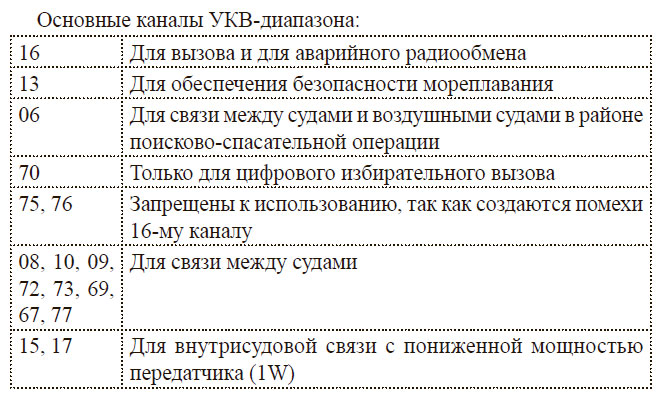

Основные каналы УКВ-диапазона

На каждом приборе аппаратуры имеется так называемая красная кнопка, предназначенная для передачи сигнала бедствия. Вахтенный матрос должен быть внимательным с тем, чтобы случайно не нажать одну из них. Ложная передача сигнала бедствия грозит внеплановой проверкой всех судовых служб и штрафными санкциями.

Звуковые средства связи и сигнализации

Средства звуковой связи и сигнализации предназначены, в первую очередь, для подачи сигналов согласно МППСС-72. Звуковая сигнализация также может быть применена для передачи сообщений как по МСС-65, так и, например, для связи между ледоколом и проводимыми им судами.

К звуковым средствам относятся:

  • судовой свисток или тифон (рис.2.8)
  • колокол
  • туманный горн
  • гонг

Свисток и тифон – основные средства для подачи звуковых сигналов согласно МППСС-72. Подачу звуковых сигналов осуществляют из ходовой рубки и с крыльев мостика нажатием сигнальной кнопки. При плавании в условиях ограниченной видимости включается специальный прибор (рис. 2.9), который подает туманные сигналы согласно заданной программе.

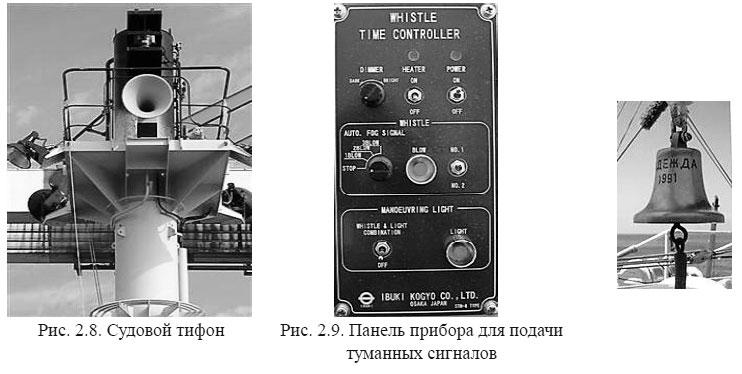

Судовой тифон

Судовой колокол устанавливается в носовой части судна, вблизи брашпиля. Он используется для передачи сигналов на мостик при постановке судна на якорь и съемке с якоря, для подачи туманных сигналов при стоянке судна на якоре, на мели, для подачи дополнительного сигнала при пожаре в порту и т. п.

Туманный горн является запасным средством туманной сигнализации. Он используется для подачи туманных сигналов при выходе из строя свистка или тифона.

Гонг применяется для подачи туманных сигналов, предписанных правилом 35(g) МППСС-72.

Зрительные средства связи и сигнализации

Зрительные средства бывают:

  • световые
  • предметные

К световым относятся различные светосигнальные приборы – сигнальные фонари, прожекторы, ратьер, клотиковый и отличительные огни. Дальность действия светосигнальных приборов обычно не более 5 миль.

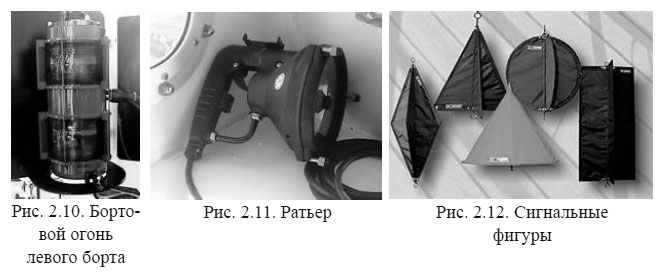

Бортовой огонь левого борта, Ратьер, Сигнальные фигуры

В качестве предметных средств используются сигнальные фигуры и сигнальные флаги Международного свода сигналов (МСС-65).

Сигнальные фигуры – шары, цилиндры, конусы и ромбы на судах применяются в соответствии с требованиями МППСС-72. Фигуры изготовляются из жести, фанеры, проволоки и парусины.

Их размеры определяются Регистром. Хранятся они на верхнем мостике, кроме якорного шара, который находится на полубаке.

На судах морского флота используется Международный свод сигналов, комплект которого состоит из 40 флагов: 26 буквенных, 14 цифровых, 3 заменяющих ответного вымпела. Эти флаги поднимаются на фалах, хранятся в рубке в специальных ящиках-сотах.

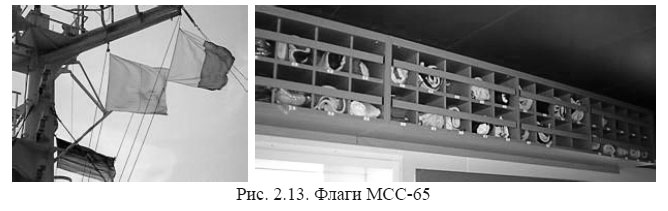

Флаги МСС-65

Свод предназначен для ведения переговоров по вопросам обеспечения безопасности мореплавания и охраны человеческой жизни на море при помощи одно-, двух- и трехбуквенных сигналов.

Он состоит из шести разделов:

  1. Правила пользования при всех видах связи.
  2. Однобуквенные сигналы для срочных, важных сообщений.
  3. Общий раздел двухбуквенных сигналов.
  4. Медицинский раздел.
  5. Алфавитные указатели слов-определителей.
  6. Приложения на вкладных листах, которые содержат сигналы бедствия, спасательные сигналы и порядок радиотелефонных переговоров.

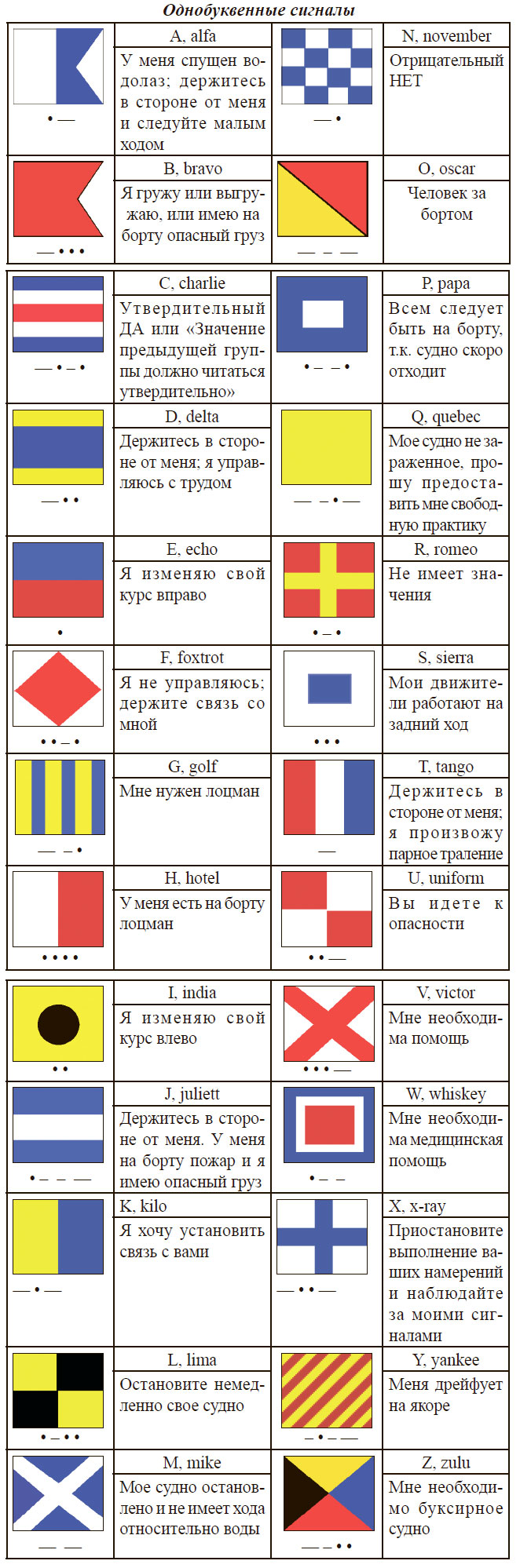

Однобуквенные сигналы

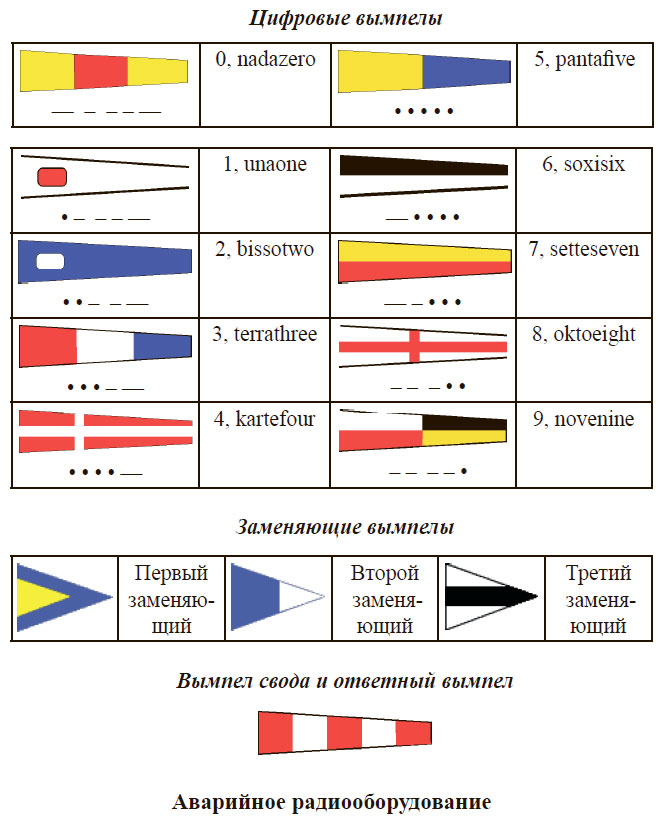

Цифровые вымпелы

Аварийное радиооборудование

К аварийным средствам связи относятся:

  • аварийный радиобуй спутниковой системы КОСПАС-SARSAT
  • радиолокационные маяки ответчики (Search And Rescue Transponder – SART)
  • УКВ носимые радиостанции

Каждый член экипажа должен уметь самостоятельно привести в действие радиооборудование спасательных средств.

Носимая УКВ-радиостанция обеспечивает связь на месте бедствия между спасательными средствами и поисковыми судами.

На каждом судне должно быть не менее трех УКВ носимых радиостанций, которые постоянно хранятся на ходовом мостике, откуда они могут быть быстро перенесены в спасательную шлюпку или плот.

Батарея УКВ-радиостанции должна иметь достаточную мощность для обеспечения работы в активном режиме в течение 8 часов и 48 часов работы в режиме только приема.

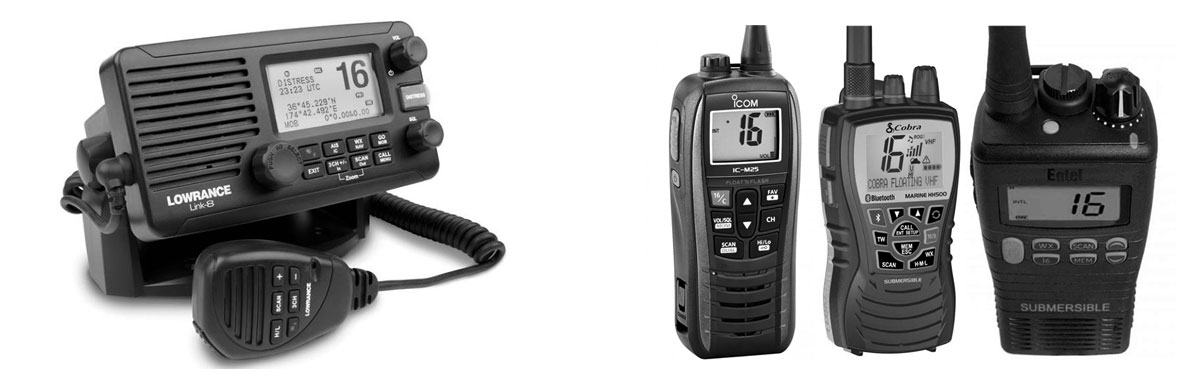

УКВ-радиостанция

Радиолокационный маяк-ответчик является основным средством обнаружения местоположения спасательных средств непосредственно в районе бедствия. На судне должно быть не менее двух SART, обычно расположенных на ходовом мостике.

При покидании судна SART устанавливается в шлюпке или на плоту в специальном креплении, после чего включается и находится в режиме ожидания. При облучении приемника SART импульсом радиолокационной станции спасательного судна он начинает излучать ответный сигнал, сигнализируя об этом подачей звукового и светового сигнала.

Сигнал SART на экране радара поискового судна индицируется серией точек (12 или 20), расположенных на равном расстоянии друг от друга, а также отображается на электронной карте. Дальность обнаружения SART судовой РЛС не менее 5 миль; РЛС воздушного судна – 30 миль.

SART выдерживает сбрасывание в воду с высоты 20 метров, водонепроницаем на глубине до 10 метров. Емкость батареи рассчитана для работы в режиме ожидания – 96 часов, в режиме излучения – 8 часов. Легко приводится в действие неподготовленным персоналом.

Международная спутниковая система КОСПАС-SARSAT предназначена для обнаружения и определения местоположения судов, самолетов, других объектов, потерпевших аварию.

Система КОСПАС-SARSAT состоит из:

  • судовых аварийных радиобуев (АРБ);
  • геостационарных и низкоорбитальных спутников, которые позволяют обнаруживать сигналы и определять местоположение АРБ с точностью до 5 километров;
  • спасательно-коордионационных центров (СКЦ), которые получают информацию со спутников.

Аварийный радиобуй системы КОСПАС-SARSAT устанавливается на открытой палубе. При погружении судна на глубину около 4 метров АРБ свободно всплывает, для чего предназначено специальное устройство – гидростат, который освобождает буй. АРБ после всплытия на поверхность автоматически активируется, буй также имеет ручное включение.

АРБ снабжен плавучим линем, пригодным для использования в качестве буксира, и лампочкой, автоматически включающейся в темное время суток. Выдерживает сбрасывание в воду без повреждений с высоты 20 метров.

Источник питания обеспечивает работу АРБ в течение 48 часов. На наружной стороне корпуса АРБ указывается краткая инструкция по эксплуатации и дата истечения срока службы батареи. В судовом расписании по тревогам должны указываться ответственные за доставку аварийного радиооборудования в спасательные средства.

Пиротехнические средства связи и сигнализации

На каждом судне должны быть следующие сигнальные пиротехнические средства:

  • ракеты
  • фальшфейеры
  • дымовые шашки
  • буйки светящие и светодымящие для указания места спасательного круга на воде в темноте

Пиротехнические средства влагостойкие, безопасные в обращении и хранении, действуют при любых гидрометеоусловиях и сохраняют свои свойства в течение минимум трех лет.

Пиротехнические средства хранят в водонепроницаемых металлических шкафах и ящиках с ячейками на палубе ходового мостика или в шкафах, встроенных в переборки помещений ходового мостика, с дверцей на открытую палубу. Ящики и шкафы всегда закрыты на за- мок. Один ключ должен находиться у старшего (третьего) помощника капитана, другой – в штурманской рубке.

Пиротехнические средства шлюпок и плотов, уложенные в контейнеры, в море должны находиться на штатных местах в шлюпках, а на стоянке в порту их рекомендуется убирать в надежное хранилище под замок.

Однозвездные ракеты красного или зеленого цвета предназначены для сигнализации во время проведения спасательной операции.

Ракета сигнала бедствия красного цвета выбрасывает на высоте 300–400 метров красные звезды, которые горят не менее 20 секунд.

Парашютная ракета предназначена для подачи сигнала бедствия. Высота взлета 300–400 метров, время горения – 45 секунд.

Фальшфейер – это гильза, в которой расположен пиротехнический состав и зажигательное устройство. Фальшфейер горит ярко-красным огнем в течение 1 минуты и является сигналом бедствия. Для привлечения внимания применяются фальшфейеры белого цвета.

Звуковая ракета предназначена для подачи сигнала бедствия, взрываясь на высоте, имитирует пушечный выстрел. Звуковую ракету запускают только из пусковых стаканов, укрепленных на планшире или леерном ограждении на обоих крыльях мостика.

При несрабатывании ракеты ее разрешается извлечь из стакана не менее чем через 2 минуты.

Плавучие дымовые шашки используют для подачи сигнала бедствия в светлое время суток. Шашка представляет собой жестяную коробку, внутри которой находится воспламенительное устройство и смесь, образующая густой оранжевый дым. Время выделения дыма – 5 минут, дальность видимости – до 5 миль.

Буйки светодымящиеся крепятся к спасательным кругам, которые располагаются на крыльях мостика. Основное назначение спасательных кругов со светодымящимися буйками – обозначение места падения человека за борт.

Сигналы бедствия

Следующие сигналы, используемые или выставляемые вместе либо раздельно, указывают, что судно терпит бедствие и нуждается в помощи (Приложение IV МППСС-72):

1. Пушечные выстрелы или другие, производимые путем взрыва сигналы с промежутками около 1 минуты.

2. Непрерывный звук любым аппаратом, предназначенным для подачи туманных сигналов.

3. Ракеты или гранаты, выбрасывающие красные звезды, выпускаемые поодиночке через короткие промежутки времени.

4. Сигнал, передаваемый по радиотелефону или с помощью любой другой сигнальной системы, состоящей из сочетания звуков ...- – -... (SOS) по азбуке Морзе.

5. Сигнал, передаваемый по радиотелефону, состоящий из произносимого вслух слова «МЭЙДЭЙ».

6. Сигнал бедствия по Международному своду сигналов – NC.

7. Сигнал, состоящий из квадратного флага с находящимся над или под ним шаром или чем-либо, похожим на шар.

8. Пламя на судне.

9. Красный свет ракеты с парашютом или фальшфейер красного цвета.

10. Дымовой сигнал – выпуск клубов оранжевого цвета.

11. Медленное и повторное поднятие и опускание рук, вытянутых в стороны.

12. Радиотелеграфный сигнал тревоги.

13. Радиотелефонный сигнал тревоги.

14. Сигналы, передаваемые аварийными радиобуями указания положения.

15. Установленные сигналы, передаваемые системами радиосвязи, включая сигналы радиолокационных маяковответчиков на спасательных шлюпках и плотах.

16. Полотнище оранжевого цвета с черным квадратом либо кругом или другим соответствующим символом (для опознавания с воздуха).

17. Цветное пятно на воде

Запрещается применение или выставление любого из вышеуказанных сигналов в иных целях, кроме указания о бедствии и необходимости помощи; не допускается также использование сигналов, которые могут быть спутаны с любым из вышеперечисленных сигналов.
