Маркировка водонепроницаемых, водогазонепроницаемых переборок и противопожарных закрытий

Каждому водонепроницаемому отсеку (трюму), танку (цистерне), коффердаму, шпангоуту и др. должен быть присвоен номер.

Нумерация водонепроницаемых отсеков (трюмов), танков (цистерн), коффердамов, шпангоутов и др. конструкций судна производится в соответствии с нумерацией, приведенной в Информации по аварийной посадке и остойчивости.

Каждой платформе и палубе, отделению и помещению присваивается наименование в соответствии с построечной спецификацией.

На всех дверях, люках (за исключением люковых закрытий трюмов), горловинах танков (цистерн), запорных устройствах судовой вентиляции, пробках замерных отверстий, головках воздушных труб танков заводом-строителем судна должны быть укреплены стационарные планки или сделаны надписи наименований помещений, куда они ведут, а для запорных устройств судовой вентиляции — принцип действия и наименование вентилируемого помещения, например, — «Вытяжная машинных помещений».

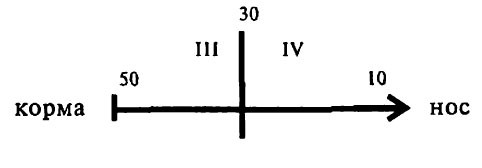

На палубе или фальшборте над каждой водонепроницаемой переборкой наносится маркировка: в числителе арабскими цифрами — номер переборки и в знаменателе римскими цифрами — номера отсеков, которые разделяет данная водонепроницаемая переборка. Начало стрелки указывает номер шпангоута водонепроницаемой переборки в корме, конец стрелки указывает номер водонепроницаемой переборки в носу; маркировка наносится на хорошо видимом месте белой краской размером 200x200 мм.

На каждом судне с обоих бортов должны быть нанесены:

  • через каждые пять шпангоутов их номера на внутренней части фальшбортов или на видных местах палубы у бортов судна. Номера шпангоутов наносятся синей краской. Под номером шпангоута, находящимся на водонепроницаемой переборке, наносится черта, высота цифр — 100 мм, ширина штриха — 10 мм;
  • забортные отверстия (кингстоны и др.) путем нанесения круга, разделенного по горизонтали чертой. В верхней части круга указывается первая буква наименования отверстия, а в нижней — расстояние в метрах от кромки верхней палубы до верхней кромки отверстия. Обозначения наносятся на фальшбортах черной или белой краской только на бортах их расположения.
  • Внутренний диаметр круга — 250 мм, высота букв и цифр — 100 мм, ширина штриха — 10 мм;

  • места концов и разрывов бортовых килей путем нанесения знаков в виде Ь Н с цифрами над ними, указывающими расстояние от верхней кромки палубы до верхней кромки бортового киля.

В машинных помещениях, гаражах, других больших помещениях судна и во всех их междупалубных пространствах, расположенных ниже летней грузовой марки для плавания судна в пресной воде, должны быть нанесены:

  • с обоих бортов ватерлиния по полкам шпангоутов на видных местах синей или белой краской шириной полосы 20 мм и не реже чем на каждом пятом шпангоуте;
  • номера синей краской в грузовых трюмах на каждом пятом шпангоуте.

ПРИМЕЧАНИЕ. Судостроительные заводы знаки маркируют электросваркой.

Отнесение водонепроницаемых и противопожарных закрытий, горловин цистерн и запорных устройств судовой вентиляции к той или иной группе маркировки на эксплуатируемых судах определяется судовладельцем или капитаном судна, а на строящихся судах в соответствии с настоящим Наставлением и ОСТом — заводом-строителем.

Запорные устройства судовой вентиляции (главные электро- и турбовентиляторы) машинных помещений, не оборудованные фильтрами грубой очистки, маркируются буквой С.

Запорные устройства специальной судовой вентиляции, оборудованные фильтрами грубой очистки, фильтрами-поглотителями ФВУ, фильтрами тонкой очистки, а также фильтрами-противогазами на воздушных трубах танков (цистерн) пресной воды, маркируются буквой X.

Запорные устройства судовой вентиляции на вентиляционных системах, не вошедших в группы X и Б, маркируются буквой Т.

Вахтенные, выставляемые на период открытия помещений, имеющих маркировку Б и Т, обязаны:

  • следить за выполнением требований по обеспечению пожаробезопасности и водонепроницаемости в помещениях и вблизи них; при обнаружении в помещениях пожара или появления первичных его признаков (дым, запах гари), поступления забортной воды немедленно доложить вахтенному помощнику капитана и, оставаясь на месте, принимать меры по борьбе с пожаром и водой;
  • поддерживать связь с людьми, работающими или находящимися в этих помещениях;
  • не допускать в помещения лиц, не имеющих на то разрешения;
  • после минования надобности, осмотреть помещение, проверить надежность задраивания закрытий и доложить вахтенному помощнику капитана или старшему механику судна.

На шкафчиках, выгородках для пожарных кранов (или на переборках вблизи их установки) и других местах на судне должны быть нанесены хорошо различимые поясняющие надписи.

Судовые трубопроводы должны иметь отличительные знаки и окраску.

Электрораспределительные щиты также должны иметь соответствующие условные обозначения.
