Топливная система с закрытым контуром - Closed-circuit fuel system

Топливная система с закрытым контуром - Closed-circuit fuel system

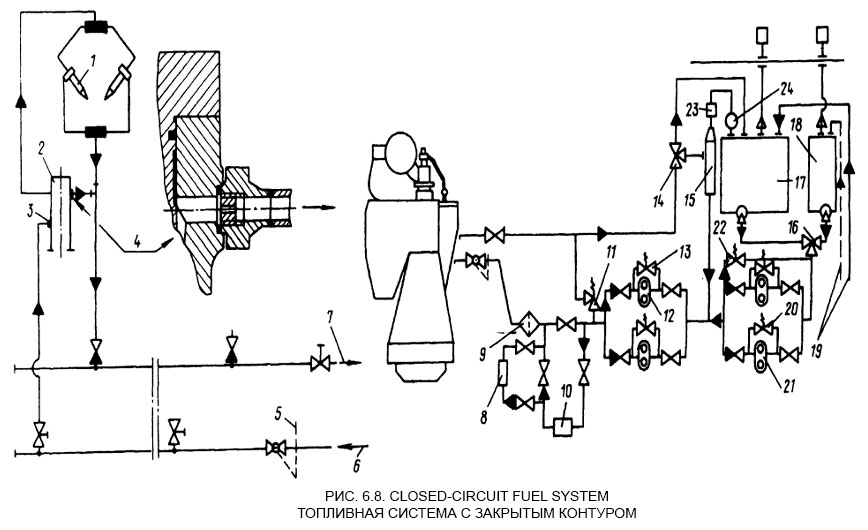

6.8. CLOSED-CIRCUIT FUEL SYSTEM 6.8. ТОПЛИВНАЯ СИСТЕМА С ЗАМКНУТЫМ КОНТУРОМ
1.Injector 1.Форсунка
2.Fuel-injection pump 2.Топливный насос высокого давления
3.Throttling valve 3.Дроссельный клапан
4.Throttling valve 4.Дроссельный клапан
5.Actuated from deck 5.Привод с палубы
6.Fuel in 6.Вход топлива
7.Return fuel flow 7.Трубопровод возвратного топлива
8.Viscosity regulator 8.Регулятор вязкости
9.Fine fuel filter 9.Топливный фильтр тонкой очистки
10.Preheater 10.Нагреватель топлива
11.By-pass valve 11.Обводной клапан (байпас)
12.Fuel-transfer pump 12.Топливо перекачивающий насос
13.Relief valve 13.Разгрузочный (предохранительный) клапан.
14.Deaeration tank / residual fuel service tank selector valve 14.Клапан переключения: цистерна деаэрации / расходная цистерна тяжелого топлива
15.Return fuel deaeration tank 15.Цистерна деаэраций возвратного топлива
16.Residual fuel / diesel fuel selector valve 16.Клапан переключения: тяжелое топливо / дизельное топливо
17.Residual fuel service tank 17.Расходная цистерна тяжелого топлива
18.Diesel fuel service tank 18.Расходная цистерна дизельного топлива
19.Fuel from separators 19.Топливо от сепараторов
20.Relief valve 20.Разгрузочный (предохранительный) клапан
21.Booster pump 21.Топливоподкачивающий насос
22.By-pass valve 22.Обводной клапан (байпас)
23.Automatic deaeration valve 23.Клапан автоматической деаэрации
24.Sight glass 24. Смотровое стекло
