Системы бытового водоснабжения

Системами бытового водоснабжения называют группу систем, предназначенных для обеспечения хозяйственно-бытовых и санитарных нужд судна пресной и забортной водой. К этой группе относятся системы:

  • бытовой пресной воды
  • питьевой
  • мытьевой воды
  • бытовой горячей
  • бытовой забортной воды.

В соответствии с Санитарными правилами суда должны быть обеспечены в достаточном количестве пресной и мытьевой водой. Так, морские суда, совершающие рейсы с удалением от берега более чем на 100 миль и продолжительностью более суток, должны иметь запас пресной воды по 100 л на человека в сутки (40 л питьевой и 60 л мытьевой). На судах допускается объединять системы питьевой и мытьевой воды в одну, называемую системой бытовой пресной воды; при этом требуется, чтобы мытьевая вода по условиям хранения и качеству соответствовала питьевой, т. е. должна быть пресной, чистой, прозрачной и не содержать вредных примесей и микроорганизмов.

Система питьевой воды

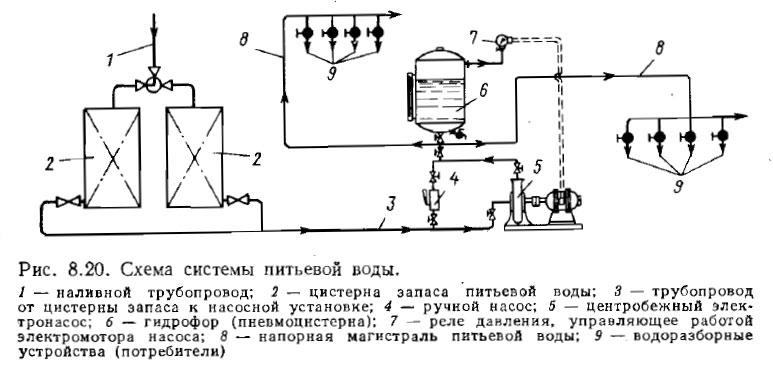

Схема системы питьевой воды

Система питьевой воды служит для приема, хранения и подачи питьевой воды на камбуз, к питьевым фонтанчикам и умывальникам. Она состоит из вкладных цистерн, насосов, пневмоцистерны (гидрофора), трубопроводов из оцинкованных водогазопроводных труб и водораспределительных устройств (рис. 8.20). На судне предусматривают не менее двух цистерн питьевой воды с надежным защитным покрытием — цементным раствором, полиэтиленовой пленкой, этинолевой краской и т. п.— и снабженных водомерными стеклами или дистанционными уровнемерами (пользоваться футштоками запрещено).

Питьевую воду принимают в цистерны через выведенные на открытую палубу трубы, которые гибкими шлангами присоединяют к городскому водопроводу. Рожки приемных труб выводят на 400 мм выше открытой палубы и защищают от попадания морской воды, а на гуськах воздушных труб цистерн пресной воды предусматривают головки с фильтрами и защитой от морской воды.

Для поддержания в системе постоянного давления предусматривают гидрофор, т. е. герметически закрытую цистерну, заполненную водой и сжатым воздухом, который по мере заполнения гидрофора водой сжимается до 0,3—0,35 МПа (3—3,5 кгс/см2). Воздух подает питьевую воду в систему до тех пор, пока давление в гидрофоре не упадет до 0,12—0,16 МПа (1,2—1,6 кгс/см2), после чего автоматически включается водяной насос и гидрофор снова заполняется. Выключается насос также автоматически — при увеличении давления воздуха в гидрофоре сверх указанного.

На судах малого водоизмещения применяют упрощенную систему питьевой воды: вместо гидрофора на мостике устанавливают заполняемый насосом напорный бак (расходную цистерну), из которого вода самотеком поступает к потребителям.

Для длительного хранения питьевой воды в системе предусматривают бактерицидную установку (хлоратор, бактерицидные лампы и т. п.), но даже после специальной обработки хранить воду более 20—30 суток нельзя. На судах, обладающих большой автономностью и имеющих на борту большое количество людей, запас пресной воды принимают на 15—20 сут, пополняя его затем от опреснительной установки. Опресненную морскую воду (ее разрешается брать в море не ближе 25 миль от берега) обеззараживают и минерализуют, т. е. насыщают ее минеральными солями для придания ей вкусовых качеств.

Система мытьевой воды

Система мытьевой воды по своему устройству аналогична системе питьевой воды, однако мытьевую воду допускается хранить в корпусных цистернах, предусматривая защиту ее от загрязнения и порчи под действием тепла. Во избежание замерзания в зимнее время цистерны мытьевой воды оборудуют змеевиками подогрева (от хозяйственного паропровода). Мытьевую воду подают только в бани, ванные, душевую, прачечные, камбузы. В умывальники мытьевую воду подводить запрещено (так как ее нельзя использовать для питья), она должна быть питьевого качества.

Система бытовой горячей воды

Система бытовой горячей воды служит для централизованного снабжения горячей пресной водой хозяйственно-бытовых потребителей. Воду подогревают в специальном водоподогревателе и при температуре 60—70° направляют с помощью насоса горячей воды по кольцевому трубопроводу к потребителям.

Система бытовой забортной воды

Система бытовой забортной воды необходима для подачи забортной воды к местам ее потребления (ванны, душевые, туалеты) и для мытья палубы, а также для охлаждения различных теплообменных аппаратов. В отличие от остальных эта система не имеет запасных цистерн. В качестве насоса обычно используют пожарный насос либо устанавливают автономный насос забортной воды с пневмоцистерной. Трубопровод забортной воды изготовляют из труб, обладающих высокой коррозионной стойкостью — стальных, оцинкованных, медных, медно-никелевых, полиэтиленовых или же стальных, футерованных полиэтиленом.

Литература

Устройство судна - Фрид Е.Г. [1990]
