Сточными системами называют группу судовых систем, состоящую из:

  • системы сточных вод
  • системы хозяйственно-бытовых вод
  • системы шпигатов открытых палуб

Они предназначены для удаления с судна различных сточных вод (из унитазов, писсуаров, ванн, умывальников, раковин и других санитарных и хозяйственно-бытовых приборов), а также вод, попадающих на открытые палубы. В связи с тем, что по Санитарным правилам и требованиям Международной конвенции по предотвращению загрязнения с судов 1973 г. сбрасывать за борт сточные воды при нахождении судна в портах, каналах и прибрежной зоне запрещено, на судах предусматривают специальные цистерны, емкости которых достаточны для сбора сточно-фекальных вод в течение трехсуточной стоянки (50 л сточно-фекальных вод на человека в сутки).

Сточные воды поступают в цистерны самотеком и откачиваются из них насосами, эжекторами или сжатым воздухом в береговые резервуары, грязеотвозные шаланды или в открытое море. Для периодической очистки цистерны оборудуют системой обмыва и пропаривания, а во избежание переполнения — специальной сигнализацией о заполнении цистерны на 80 %. Выключаются насосы автоматически, при заполнении цистерны. На современных судах оборудуют отвечающие Конвенции установки для очистки и обеззараживания сточных вод, позволяющие производить сброс обработанных сточных вод в море. Обработка сточных вод осуществляется биологическим, электрохимическим, физико-химическим и другими методами.

Трубопроводы сточных систем

Трубопроводы сточных систем изготовляют из медных или стальных оцинкованных труб с латунной или бронзовой арматурой. Фановый трубопровод (диаметром не менее 100 мм) не должен иметь горизонтальных участков (уклон не менее 0,05 %) и резких изгибов и поворотов. Сточный трубопровод может быть меньшего диаметра, и к его прокладке предъявляют менее жесткие требования. Для упрощения сточной системы гальюны стараются располагать по одной вертикали и группировать в определенных районах. Стойки из гальюнов и других санитарно-гигиенических помещений, как правило, не разрешается проводить через жилые и общественные помещения, камбуз, провизионные камеры, медблок и т. п. В случае крайней необходимости проходящие через эти помещения трубопроводы сточных систем должны быть тщательно звуко- и теплоизолированы, и их следует размещать в специальных выгородках.

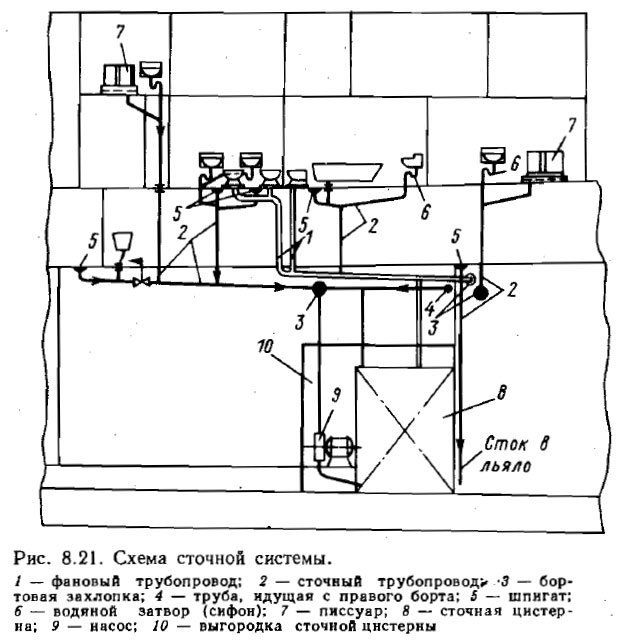

Схема сточной системы

Отливные отверстия сточных систем выводят обычно на левый борт на высоте 300 мм над грузовой ватерлинией; приемники всех других систем забортной воды размещают на правом борту. Выходное отверстие отливного трубопровода снабжают невозвратной захлопкой. Чтобы предотвратить проникновение неприятных запахов в гальюны и умывальники, у санитарных приборов устанавливают водяной затвор, обычно сифонного типа (рис. 8.21).

Система шпигатов

Система шпигатов открытых палуб состоит из установленных вдоль бортовой кромки палубы (по ватервейсу) шпигатов, переходящих в вертикальные спускные трубы, идущие в льяла, сточные колодцы или выводимые за борт в районе грузовой ватерлинии. Шпигаты снабжены сеткой для защиты спускных труб от засорения. На трубах, ведущих в льяла и сточные колодцы, устанавливают шпигаты с гидравлическим затвором, предотвращающим проникновение неприятных запахов из трюма и трубопровода сточной системы; в некоторых помещениях предусматривают шпигаты с отстойниками и запорным устройством.

Литература

Устройство судна - Фрид Е.Г. [1990]
