Существует несколько способов пуска ДВС, главные из них: ручной пуск, стартерный пуск, пуск двигателя сжатым воздухом.
Вручную запускаются вспомогательные ДВС малой мощности, аварийные двигатели ( и для питания радиостанции) и главные двигатели спасательных шлюпок и небольших катеров: при помощи специального привода раскручивают коленчатый вал двигателя, при этом поршни совершают возвратно-поступательное движение; при определенной частоте вращения вала, когда температура в цилиндре становится выше температуры самовоспламенения топлива, включают топливные насосы. Многие двигатели с ручным пуском имеют декомпрессионное устройство, которое снимает компрессию в цилиндре двигателя во время разгона коленчатого вала, после чего декомпрессионное устройство отключается и включаются топливные насосы. Главное при ручном пуске — обезопасить обслуживающий персонал; с этой целью пусковые приспособления должны отключаться автоматически, как только частота вращения коленчатого вала становится больше частоты вращения рукоятки, т. е. когда двигатель начинает работать на топливе.
Суть стартерного пуска заключается в том, что коленчатый вал двигателя раскручивается электродвигателем или небольшим двигателем внутреннего сгорания, который предварительно запускается вручную (последний способ для пуска судовых дизелей не применяется). Электростартерный пуск применяется при запуске некоторых вспомогательных дизелей и главных двигателей небольших катеров, что особенно удобно при дистанционном управлении.
Разновидностью электрического пуска является пуск двигателя обратимым генератором; этот способ применяется в дизель-генераторной установке постоянного тока, когда на время пуска генератор работает как электродвигатель и раскручивает коленчатый вал дизеля. Источником электрической энергии при этом может быть аккумуляторная батарея или работающий дизель-генератор.
Запуск дизелей мощностью свыше 100 квт осуществляется, как правило, сжатым воздухом. Суть пуска дизелей сжатым воздухом заключается в следующем: в цилиндры дизеля поочередно, согласно порядку работы, через специальные пусковые клапаны направляется сжатый воздух, создающий усилие, достаточное для раскручивания коленчатого вала до пусковой частоты вращения, после чего включаются топливные насосы и некоторое время происходит параллельная работа системы пускового воздуха и системы подачи топлива, затем пусковую систему отключают и двигатель работает на топливе.
В систему пуска двигателя сжатым воздухом входят следующие устройства: воздухохранители (баллоны) сжатого воздуха, главный пусковой (маневровый) клапан, пусковой воздухораспределитель, пусковые клапаны цилиндров и трубопровод пускового воздуха.

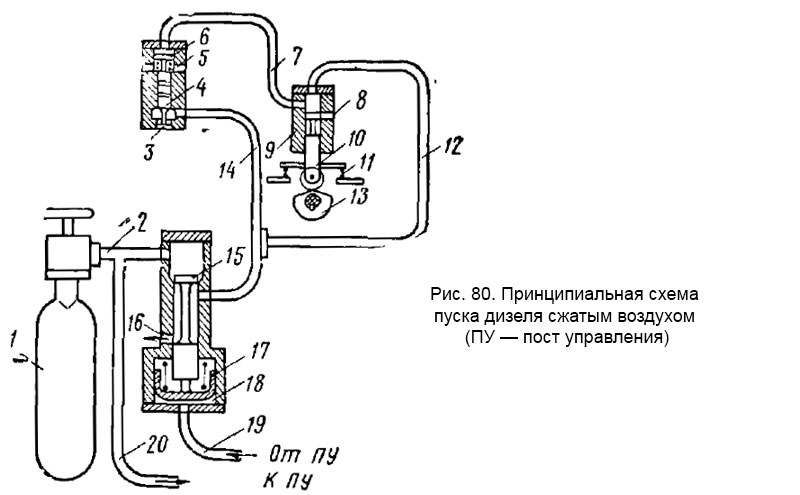

Принципиальная схема пуска двигателя сжатым воздухом показана на рис. 80. Сжатый воздух из баллона 1 по трубопроводу 2 поступает к главному пусковому (маневровому) клапану 15 и к посту управления по трубопроводу 20, Для открытия маневрового клапана воздух от поста управления по трубопроводу 19 направляют в полость 18; в результате воздействия воздуха на поршень 17 открывается маневровый клапан 15 и пусковой воздух по магистрали 14 поступает одновременно ко всем пусковым клапанам 3; пусковой воздух действует на тарелку клапана и на разгрузочный поршень 4, площади которых равны, поэтому за счет пружины 5 пусковые клапаны остаются закрытыми.
Управляющий воздух по магистрали 12 поступает к золотниковым коробкам 9 и воздействует на золотники 10, Золотник, находящийся против косого среза кулачковой шайбы 13, преодолевает сопротивление пружины 11 и, перемещаясь вниз, открывает канал 7 для прохода управляющего воздуха к пусковому клапану. Воздействуя на поршень 6, управляющий воздух открывает пусковой клапан, и пусковой воздух из магистрали 14 поступает в цилиндр. За счет энергии пускового воздуха поршень в этом цилиндре перемещается вниз, и коленчатый вал двигателя начинает проворачиваться. От коленчатого вала вращается кулачная шайба 13. Если золотники управления всеми пусковыми клапанами расположены радиально и приводятся в действие от одной кулачной шайбы, то при ее проворачивании открывается золотник управления клапаном следующего цилиндра и т. д., согласно порядку работы цилиндров. При рядном расположении золотников каждый из них приводится в действие от своей кулачной шайбы, закрепленной на общем валу, однако принцип остается тот же. Система пуска остается включенной до тех пор, пока частота вращения коленчатого вала не станет достаточной для включения топливных насосов. Закрытие пусковых клапанов осуществляется следующим образом: кулачная шайба 13, поворачиваясь, перемещает вверх золотник 10, который сообщает надпоршневое пространство пускового клапана 3 через трубопровод 7 с каналом 8, — управляющий воздух стравливается в атмосферу, и пружина 6 закрывает пусковой клапан. После окончания пуска и закрытия главного маневрового клапана воздух из системы пуска стравливается в атмосферу через канал 16.
