Топливные насосы судового дизеля, принцип действия

Назначение топливных насосов — отмерить необходимую порцию топлива и подать его в цилиндр двигателя через форсунку в определенное время под нужным давлением.

Давление впрыска зависит от вида смесеобразования и системы впрыска и колеблется от 250 до 800 бар.

Существуют две системы впрыска: косвенная и непосредственная. При косвенной системе топливо насосом подается в толстостенную трубу-аккумулятор. Специальные дозирующие устройства сообщают аккумуляторную трубу с форсунками цилиндров в момент подачи топлива. При непосредственной системе впрыска для каждого цилиндра устраивают отдельный топливный насос, связанный с форсункой форсуночной трубкой.

Все топливные насосы современных дизелей — плунжерного типа и классифицируются по способу регулирования количества подаваемого в цилиндр топлива: клапанные, золотниковые, аккумуляторные. При клапанном распределении специальные клапаны, один или два, в определенное время сообщают надплунжерное пространство с перепускными каналами и отсекают подачу топлива. У золотниковых топливных насосов отсечку осуществляет сам плунжер, который сообщает в определенное время надплунжерное пространство с перепускным каналом. У клапанных и золотниковых насосов подача топлива осуществляется за счет набегания кулачной шайбы на толкатель плунжера, а заполнение надплунжерного пространства — за счет пружины, которая перемещает плунжер вниз при сбегании кулачной шайбы с толкателя.

Топливные насосы дизелей

У аккумуляторных топливных насосов надплунжерное пространство заполняется топливом под воздействием кулачной шайбы. При этом пружина сжимается и в ней аккумулируется энергия, в момент впрыска пружина заставляет плунжер резко переместиться вверх. Регулировка количества подаваемого топлива осуществляется за счет изменения хода плунжера. Топливные насосы аккумуляторного типа не нашли широкого применения в дизелях.

Если в начале хода плунжера топливо через открытый клапан у клапанных насосов или через специальный канал у золотниковых насосов идет на перепуск, то считают, что регулировка количества подаваемого топлива осуществляется в начале подачи (или началом подачи). Если топливо в начале подачи идет к форсунке, а в конце подачи — на перепуск, то такие насосы регулируют концом подачи. Очень часто насосы первого типа называют насосами с переменным началом, а насосы второго типа — с переменным концом подачи. В настоящее время как в клапанных, так и в золотниковых насосах регулируются и начало и конец подачи, т. е. топливо перепускается как в начале движения плунжера, так и в конце. Несмотря на явное усложнение конструкции, такие насосы получили наибольшее распространение, так как топливо подается к форсунке только при высоких скоростях движения плунжера, т. е. при максимальных давлениях, этим достигается качественный распыл топлива и хорошее смесеобразование.

Топливный насос двигателей ДР 30/50-3. Насос имеет стальной кованый корпус 11, в котором нажимной гайкой 12 крепится плунжерная втулка 14; пружина 13 для осуществления всасывающего хода опирается на нажимную гайку 12 и тарелку 16. В стальной части смонтированы также нагнетательный клапан 10; всасывающий клапан 8, который выполняет одновременно роль отсечного клапана, закрыт заглушкой 9. Стальной корпус крепится к чугунной станине 18, которую, в свою очередь, устанавливают и крепят на специаль- ной полке дизеля над распределительным валом топливных насосов. В станине 18 насоса смонтированы толкатель 2 и система воздействия на отсечной (всасывающий) клапан 8.

Принцип действия насоса. Заполнение надплун-жерного пространства топливом происходит при сбегании кулачной шайбы с ролика 1 толкателя 2 и движении плунжера 15 вниз за счет пружины 13. Всасывающий клапан 8 при этом находится в открытом состоянии автоматически — за счет разности давления в надплунжер-ном пространстве и всасывающей магистрали. В конце всасывающего движения плунжера, т. е. перед началом нагнетания, всасывающий клапан 8 — через фигурный рычаг 17, эксцентрическую шейку 3 и промежуточный толкатель (4, 5, 6, 7) — поддерживается в открытом состоянии. Таким образом, при набегании кулачной шайбы на ролик 1 толкателя 2 и движении плунжера вверх топливо будет перепускаться через открытый всасывающий клапан 8 во всасывающую магистраль. Перепуск будет продолжаться до тех пор, пока левое плечо фигурного рычага 17, опускаясь вниз, не даст возможность всасывающему клапану 8 перекрыть всасывающую магистраль. В этот момент произойдет отсечка перепуска и топливо, оставшееся в надплунжерном пространстве, пойдет к форсунке. Изменение количества подаваемого топлива осуществляется поворотом рычага 19 и изменением положения эксцентрической шейки 3 валика 20 в пространстве. Очевидно, если шейку перемещать вверх, то зазор между клапаном и его седлом увеличится и на перепуск пойдет больше топлива.

Поскольку топливо перепускается во всасывающую магистраль в начале хода плунжера вверх, то насос имеет переменное начало и постоянный конец подачи. При опускании левого плеча фигурного рычага вниз зазор между клапаном и его седлом уменьшится и количество топлива, подаваемого к форсунке, увеличится.

Определенную подачу топливного насоса можно отрегулировать, изменив длину нижнего толкателя 4 за счет болта 6 и контргайки 5.

Все топливные насосы двигателя связаны между собой через рычаг 19 общей планкой (рейкой), которая, в свою очередь, связана одним концом с постом управления, другим—с регулятором двигателя.

По такому же принципу работают топливные насосы двигателей 8ДР 43/61, а также насосы многих моделей двигателей фирмы «Зульцер».

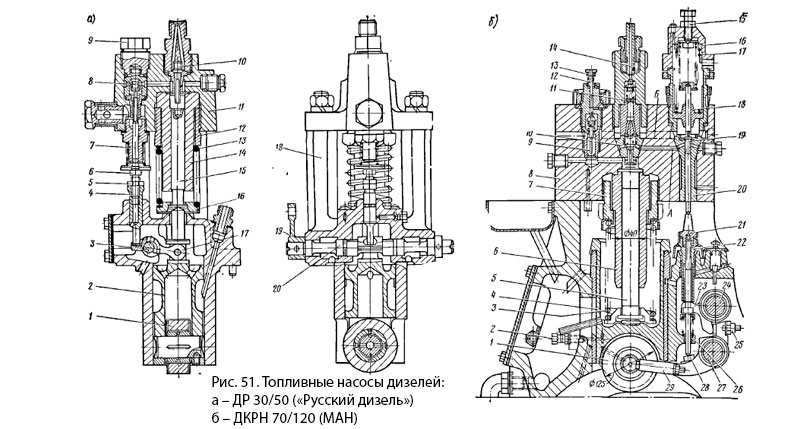

Топливный насос клапанного типа (рис. 51, б) с регулированием по началу и концу подачи двигателей ДКРН 70/120 (МАН). К стальному корпусу 8 крепится плунжерная втулка 6 (гайкой 7). В корпус также вмонтированы: всасывающий клапан 9 вместе с корпусом, нагнетательные клапаны 10 и 11 в общем корпусе, отсечной клапан 19 в корпусе 20 и демпферное устройство, состоящее из поршня 18, нагруженного пружиной 17. Система воздействия на отсечной клапан, состоящая из фигурного рычага 29, двухрожкового рычага 23, стержня 26 и толкателя 2 облицованного бронзовой втулкой 4, размещена в нижнем чугунном корпусе. Нагнетательный трубопровод 14 подключен к насосу ниппельным соединением.

Принцип действия насоса. При сбегании кулачной шайбы с ролика 1 толкателя 2 пружина 3 перемещает плунжер 5 вниз. В результате этого всасывающий клапан 9 открывается и топливо поступает в надплунжерное пространство. Перед началом поступательного хода плунжера вверх левое плечо фигурного рычага 29 находится в нижнем крайнем положении, а правое плечо — через упорный винт 25, двухрожковый рычаг 23 и промежуточный стержень 26 — поддерживает отсечной клапан 19 в открытом положении. Таким образом в начале нагнетания топливо по перепускным каналам А и Б пойдет во всасывающую систему (магистраль). Подача топлива к форсунке начинается в момент появления зазора между упорным винтом 25 и нижним рожком рычага 23, т. е. в момент посадки отсечного клапана 19 в гнездо под действием пружины 16 (упругость которой регулируется болтом 15 с контргайкой). Отсечка в конце подачи произойдет, когда левое плечо фигурного рычага 29, перемещаясь вверх, через упорный сухарь 28 и промежуточный толкатель 26 откроет отсечной клапан 19 и топливо снова пойдет на перепуск. Количество подаваемого топлива изменяют поворотом валиков 27 и 24, связанных между собой зубчатыми секторами; верхний валик системой рычагов, тяг и валиков связан с постом управления и регулятором. Шейки, на которых качаются рычаги 23 и 29, выполнены эксцентрично относительно осей валиков, поэтому при повороте рычаги опускаются вниз или перемещаются вверх. При перемещении рычагов вниз зазор между отсечным клапаном 19 и его седлом уменьшается, а между промежуточным толкателем и упорным сухарем 28 увеличивается. В результате происходит ранняя посадка клапана в гнездо и позднее его открытие, и тогда больше топлива поступает в цилиндр. Для уменьшения подачи топлива рычаг перемещают вверх, и зазор между клапаном и седлом увеличивается, а зазор между упорным сухарем и промежуточным толкателем уменьшается, в результате чего клапан по времени больше открыт и к форсунке поступает малая доза топлива. Такой способ регулирования дает возможность использовать на малой частоте вращения наибольшие скорости движения плунжера и автоматически изменять угол опережения подачи топлива в цилиндр в зависимости от частоты вращения коленчатого вала дизеля.

Индивидуальную регулировку насосов производят изменением длины промежуточного толкателя 26 при помощи гайки 22 и контргайки 21, а также упорным винтом 25. Мгновенное отключение насоса осуществляют индивидуальным открытием всасывающего клапана — через штифт 12 и кнопку 13.

К недостаткам насоса следует отнести сложность конструкции и регулирования, поэтому фирма МАН и ее лицензиаты на последних моделях дизелей ряда ДКРН 70/120 устанавливают золотниковые топливные насосы.

Топливные насосы золотникового типа в настоящее время получили наибольшее применение в судовых дизелях. От других насосов их отличает прежде всего простота конструкции, возможность регулирования начала и конца подачи, длительная работа без индивидуального регулирования, так как у них отсутствует отсечной клапан со сложной системой привода.

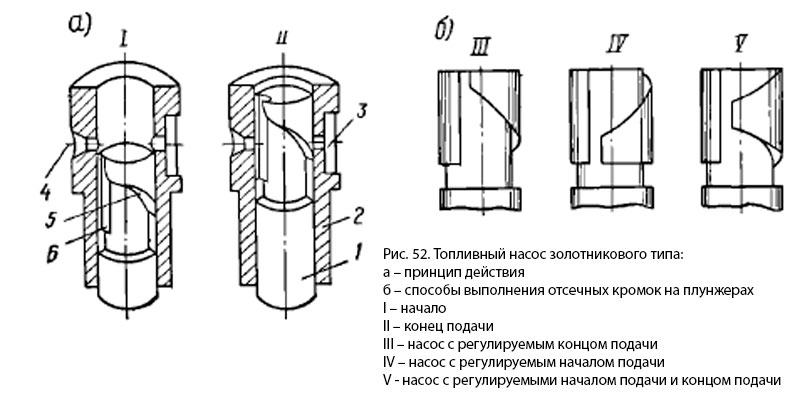

Принцип действия топливного насоса (рис. 52, а). Плунжерная втулка 2 топливного насоса запрессована в общий корпус (для небольших насосов). Топливоподкачивающий насос подает топливо в приемную полость вокруг плунжерной втулки. Когда плунжер 1 находится в н. м. т. топливо заполняет надплунжерное пространство насоса через отверстия 3 и 4. При движении плунжера вверх до перекрытия впускных отверстий 3 и 4, топливо перетекает в приемную полость. После перекрытия отверстий плунжером начинается подача топлива к форсунке. Момент отсечки наступает тогда, когда винтовая кромка 5 на плунжере соединяет надплунжерное пространство с отверстием 3. С этого момента, несмотря на поступательное движение плунжера вверх, топливо будет перетекать в приемную полость насоса. Уменьшение количества подаваемого топлива ocуществляют поворотом плунжера против часовой стрелки, при этом надплунжерное пространство раньше соединится с приемной полостью насоса. Для выключения насоса плунжер поворачивают настолько, чтобы фрезерованный паз 6 оказался против перепускного канала 3— и надплунжерное пространство соединяется с приемной полостью насоса во время всего хода плунжера вверх.

Топливный насос золотникового  типа

У топливных насосов с нижним расположением винтовой кромки регулируется конец подачи. Если верхнюю кромку плунжера сделать винтовой, а нижнюю — прямой, то начало подачи будет переменным,а конец постоянным, и, наконец, если обе кромки выполнить винтовыми, то и начало и конец подачи будут переменными (рис. 52, б).

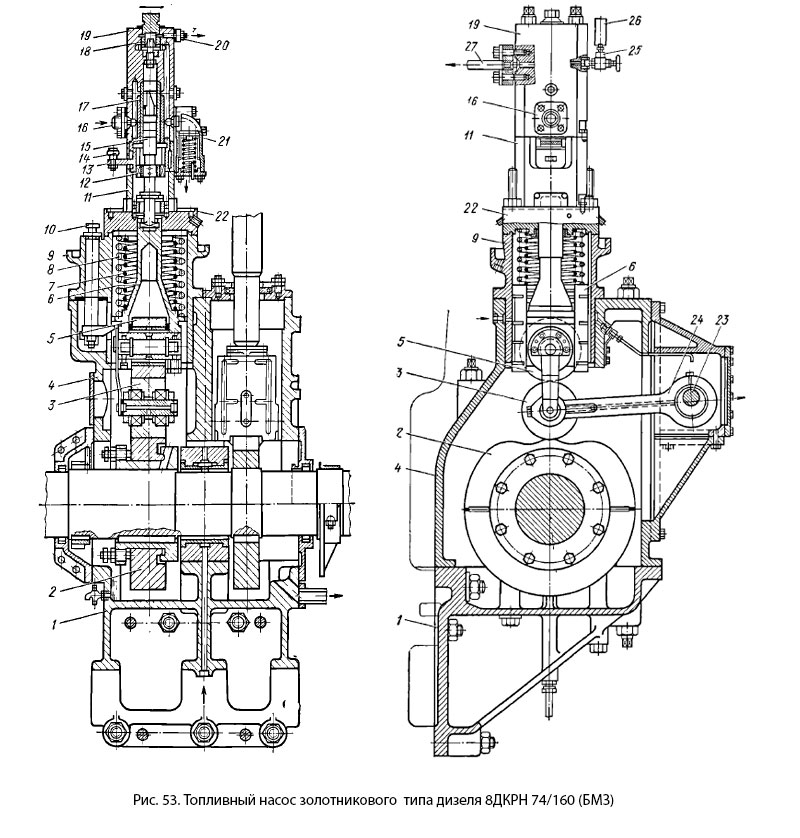

Конструкция топливного насоса золотникового типа мощного судового дизеля 8ДКРН 74/160-2 (БМЗ) изображена на рис. 53. На кронштейне 1, который крепится к остову дизеля, установлен чугунный корпус 4. На корпус 4 установлена промежуточная втулка 9. К ней через фланец 22 и стойку 11 крепится стальной кованый корпус 19. В корпусе 19 запрессована плунжерная втулка 17, в которой находится плунжер 15. Поступательное движение плунжера вверх осуществляется от кулачной шайбы 2 через промежуточный ролик 3, ролик 5 толкателя и толкатель 6. Возвратный ход плунжера, находящегося длительное время в верхнем положении, происходит при сбегании промежуточного ролика 3 с кулачной шайбы 2 под действием пружин 7 и 8. Топливо подается к насосу высокого давления от топливоподкачивающего насоса по трубе 16. При движении плунжера 15 вниз топливо через всасывающий клапан 18 попадает в надплунжерное пространство (необходимость установки всасывающего клапана вызвана незначительным временем, отведенным на заполнение надплунжерного пространства из-за специального профиля кулачной шайбы). При движении плунжера вверх всасывающий клапан 18 закрывается и топливо но трубе 27 подается к двум форсункам цилиндра.

Топливный насос золотникового  типа дизеля 8ДКРН 74/160 (БМЗ)

Для отсечки топлива на плунжере выфрезеровано два паза, заканчивающихся винтовыми кромками, которые в определенный момент соединяют нагнетательную полость с приемной.

Для предотвращения резких колебаний давления при перепуске топлива в приемную полость насоса предусмотрено демпферное устройство 21.

Наличие двух отсечных кромок и двух перепускных отверстий снимает с плунжера боковые нагрузки, что предотвращает односторонний износ плунжера и втулки, характерный для насоса с одним отсечным каналом.

Изменение количества топлива, подаваемого за один впрыск, осуществляется поворотом плунжера 15 — через крестовину плунжера 12, поворотную втулку 13 и цапфу 14.

Цапфы всех насосов связаны между собой и с постом управления двигателя системой тяг и рычагов. При повороте плунжера 15 отсечные кромки раньше или позднее соединяют надплунжерное пространство с приемной полостью насоса и при этом изменяется полезный ход плунжера. Регулирование количества подаваемого топлива осуществляется по концу подачи.

Так как производительность топливоподкачивающего насоса выше максимального расхода топлива топливными насосами высокого давления, то часть топлива по трубе 20, снабженной невозвратным клапаном, отводится к расходным цистернам. При такой схеме обеспечивается постоянная циркуляция топлива через насосы, что предотвращает образование газовых пробок.

Изменение угла опережения подачи топлива в цилиндр осуществляется поворотом эксцентрика 23, который перемещает посредством рычага 24 ролик 3 и изменяет время начала поступательного хода плунжера и, следовательно, время начала подачи. Нужно заметить, что при таком способе регулировки угла опережения подачи топлива изменяется в сторону ухудшения время начала подачи топлива при работе двигателя на задний ход, так как для переднего и заднего хода используется одна кулачная шайба и реверс двигателя осуществляется за счет углового поворота распределительного вала в сторону требуемого вращения коленчатого вала. Для периодического контроля давления впрыска нагнетательную полость можно сообщить через клапан 25 с манометром 26. Выключение насоса осуществляют тягой 10.

Система смазки насосов высокого давления — индивидуальная.

Отсутствие нагнетательного клапана в насосе обеспечивает отсечку топлива при высоком давлении, что обусловливает быструю посадку иглы форсунки и отсутствие дополнительного вспрыска и подтекания топлива.
