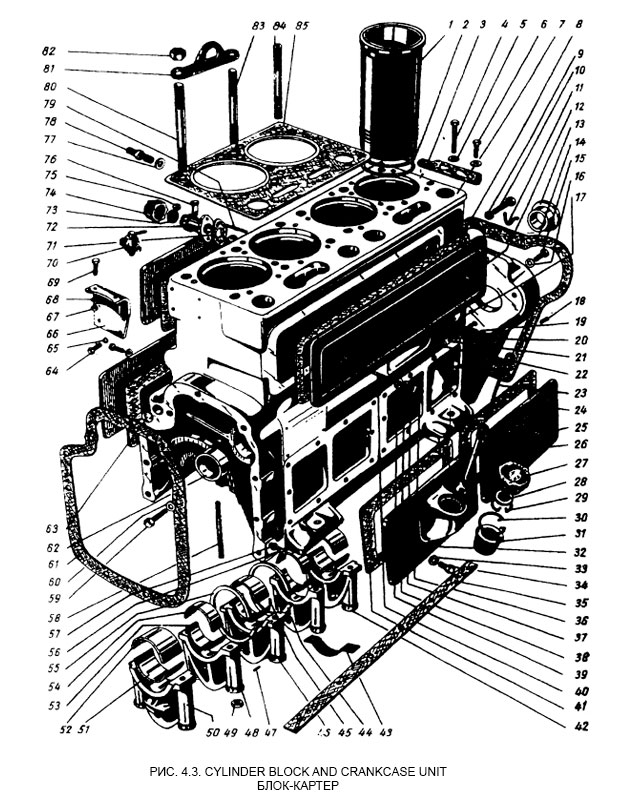

4.3. CYLINDER BLOCK AND CRANKCASE UNIT 4.3. БЛОК-КАРТЕР
1.Cylinder liner 2.Втулка цилиндра
2.Sealing ring 2.Кольцо уплотнительное
3.Filter gasket 3.Прокладка под фильтр
4.Bolt 4.Болт
5.Washer 5.Шайба
6.Bolt 6.Болт
7.Cylinder block and crankcase unit 7.Блок-картер
8.Hatch cover gasket 8.Прокладка крышки люка
9.Washer 9.Шайба
10.Bolt 10.Болт
11.Pipe 11.Трубка
12.Hatch cover 12.Крышка люка
13.Drive-side camshaft bushing 13.Втулка распределительного вала со стороны приводов
14.Accessory drive cover gasket 14.Прокладка под крышку крепления агрегатов
15.Bolt 15.Болт
16.Washer 16.Шайба
17.Stud 17.Шпилька
18.Round pin 18.Штифт конический
19.Stud 19.Шпилька
20.Ring 20.Кольцо
21.Lock washer 21.Шайба пружинная
22.Nut 22.Гайка
23.Dipstick and sleeve 23.Указатель с муфточкой
24.Hatch cover (crankcase cover) 24.Крышка люка
25.Bolt 25.Болт
26.Union and pipe 26.Штуцер с трубкой
27.Breather cap 27.Крышка шатуна
28.Hat mesh 28.Сетка плоская
29.Spring ring 29.Кольцо пружинное
30.Spring ring 30.Кольцо пружинное
31.Cup-mesh 31.Сетка-стакан
32.Breather housing 32.Корпус сапуна
33.Washer 33.Шайба
34.Bolt 34.Болт
35.Sump gasket 35.Прокладка поддона
36.Nut 36.Гайка
37.Lock washer 37.Шайба пружинная
38.Washer 38.Шайба
39.Gasket 39.Прокладка
40.Stud 40.Шпилька
41.Gasket 41.Прокладка
42.Drive-side bearing support 42.Бугель со стороны приводов
43.Bent strip 43.Планка отгибная
44.Thrust half-ring 44.Упорное полукольцо
45.Round pin 45.Штифт цилиндрический
46.Thrust bearing support 46.Бугель упорного подшипника
47.Thrust ring pin 47.Штифт упорного полукольца
48. Bearing support 48.Бугель
49.Bearing support nut 49.Гайка бугеля
50.Flywheel-side bearing support 50.Бугель со стороны маховика
51.Main bearing shell 51.Вкладыш коренного подшипника
52.Main bearing shell 51.Вкладыш коренного подшипника
53.Intermediate bearing shell 53.Вкладыш промежуточного подшипника
54.Intermediate bearing shell 54.Вкладыш промежуточного подшипника
55.Thrust half-ring 55.Упорное полукольцо
56.Union 56.Штуцер
57.Gasket 57.Прокладка
58.Bearing support stud 58.Шпилька бугеля
59.Bolt 59.Болт
60.Washer 60.Шайба
61.Gasket 61.Прокладка
62.Camshaft bushing 62.Втулка распределительного вала
63.Plug 63.Заглушка
64.Bolt 64.Болт
65.Lock washer 65.Шайба пружинная
66.Bracket, assembly 66.Кронштейн в сборе
67. Nu 67.Гайка
68.Lock washer 68.Шайба пружинная
69.Bolt 69.Болт
70.Cock 70.Кран
71.Gasket 71.Прокладка
72.Branch 72.Патрубок
73.Gasket 73.Прокладка
74.Union nut 74.Гайка накидная
75.Nut 75.Гайка
76.Clip 76.Скоба
77.Gasket 77.Прокладка
78.Union 78.Штуцер
79.Stud 79.Шпилька
80.Stud 80.Шпилька
81.Bracket 81.Кронштейн
82.Nut 82.Гайка
83.Stud 83.Шпилька
84.Cylinder head stud 84.Шпилька крепления головки цилиндра
85.Gasket 85.Прокладка
