Котлоагрегат типа «Чифтейн» (рис. 9.7) выпускают типоразмерный ряд по паропроизводительности 2-15 т/ч, при рабочем давлении до 1,72 МПа. Котлы большой производительности выполняют двухтопочными. Размеры этих котлоагрегатов находятся в пределах 1750-4040 мм в диаметре при длине 4620-7110 мм.

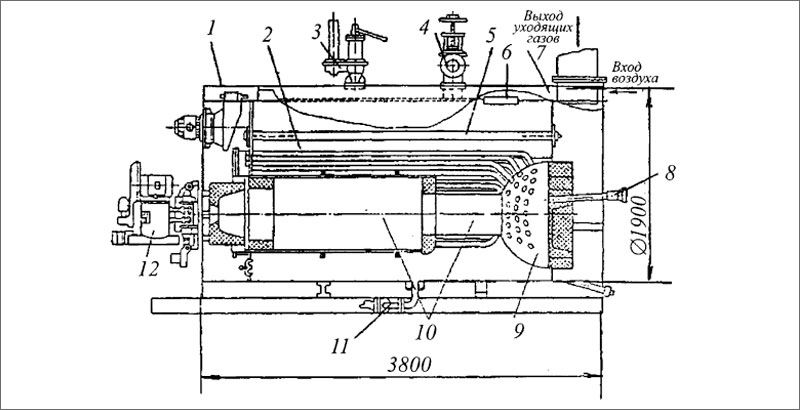

Рис. 9.7. Схема конструкция котлоагрегата типа «Чифтейн»: 1 - корпус (бочка) котла; 2 - дымогарные трубки; 3 - предохранительный клапан; 4 - паровой стопорный клапан; 5 - анкерная длинная связь; 6 - лаз для осмотра; 7 - воздушный кожух; 8 - смотровое отверстие (глазок); 9 - огневая камера; 10 - жаровая цилиндрическая труба (топка); 11 - кран нижнего продувания; 12 - блок компоновки форсунки.
Котлоагрегат выполнен на базе трехходового газотрубного котла, у которого поверхность нагрева сильно развита по отношению к его объему.
Жаровая труба 10 котла состоит из двух гладкостенных цилиндров разного диаметра. Огневая камера 9 сферическая. Задняя стенка огневой камеры плоская футерованная огнеупорным материалом и ее поддерживают 10 шт. коротких связей, приваренных к заднему днищу бочки 1 котла.
Вначале газы проходят через одну гладкую трубу, которая сужена в последней трети своей длины с целью увеличения скорости газов перед поступлением в огневую камеру. Ее зауженная часть соединена с полусферической огневой камерой. К огневой камере подходят дымогарные трубы.
В дымогарных трубах парообразующей поверхности нагрева газы проходят по двум ходам. Первый ход образован простыми дымогарными трубами, изогнутыми так, что они радиально входят в полусферическую стенку огневой камеры. Эти трубы слегка развальцованы и приварены к камере сгорания, в то время как к передней трубной доске трубы крепятся за счет развальцовки. Второй ход газов образован простыми дымогарными трубами и частично связными, которые крепят передние и задние трубные доски.
Котлоагрегаты типа «Чифтейн» выпускают паропроизводительностью 2-15 т/ч при рабочем давлении до 1,72 МПа.
Компоновка трехходового котла «Чифтейн» сохранена в конструкциях некоторых котлов меньшего размера под названием «Ви Чифтейн». Эти котлы выпускают паропроизводительностью 700-3000 кг/ч, с давлением рабочего пара не более 1,0 МПа. В зависимости от паропроизводительности и размеров котла используют жаровые трубы и огневые камеры различных конструкций.
