Общие положения
При обслуживании судовых вспомогательных котлов следует руководствоваться Правилами технической эксплуатации судовых паровых котлов Министерства морского флота. В соответствии с Правилами котлы должны работать с полной производительностью без ущерба для их технического состояния и обеспечивать безопасную и безаварийную работу установки при наименьшем расходе топлива. Решающее значение для выполнения этих требований имеет четкое знание и выполнение Правил технической эксплуатации, а также правильная организация труда и рабочего места. Нарушения Правил могут привести к аварии котлов. В последние годы более 70% аварий с судовыми паровыми котлами явились прямым следствием нарушений Правил технической эксплуатации и дисциплины, определяемой Уставом службы на судах морского флота.
В случае, если котел находился в ремонте или чистке, то перед вводом в действие проверяется его внутренняя чистота, отсутствие дефектов, надежность крепления арматуры, трубопроводов и кирпичной кладки. Закрытие горловин можно производить, лишь убедившись в том, что в котле нет посторонних предметов. Горловинная асбестовая прокладка и гнездо горловины должны быть промазаны графитом. Водой котел заполняется при открытом воздушном кране. Исправность водоуказательной арматуры проверяется путем открытия продувочных кранов. Исправность прочей арматуры определяется проверкой возможности ее открытия и закрытия. Заполненный водой котел обязательно должен подвергнуться наружному осмотру. В случае обнаружения течи воды в отдельных соединениях котла в виде капелек необходимо принять меры по их устранению.
Включение котельной установки в работу
Проверить уровень воды в котле. Убедиться, что в топке нет мазута. Во избежание взрыва скопившихся газов топка котла должна быть провентилирована воздухом. Подаваемое в топку распыленное форсункой топливо воспламеняется от электрического запального устройства либо от поднесенного к нему горящего факела. Разводку пара в котле необходимо производить медленно, чтобы детали котла прогревались равномерно, в противном случае в результате температурных напряжений возможны течи в швах, появление трещин в металле котла и другие дефекты. Подъем пара производить при открытом воздушном клапане. Время разводки огнетрубных котлов должно составлять 6—8 ч, а водотрубных — 2—3 ч в соответствии с инструкциями заводов-изготовителей.
При заполнении котла горячей водой время разводки может быть сокращено на 1—2 ч. По мере подогрева котельной воды и подъема пара проверяется плотность крышек, люков и лазов.
При включении утилизационных котлов в работу убеждаются в нормальном уровне воды, включают питательные насосы, затем ставят газовые захлопки в положение, сообщающее котел с выхлопным коллектором двигателей внутреннего сгорания. Для пуска автоматизированных котельных установок на электрозащите ставят переключатель в положение «автоматическая работа». С включением автоматического управления вводится в действие котельный вентилятор, топливный насос, подается ток к электродам зажигания. С воспламенением топлива электроды зажигания отключаются, процесс горения регулируется терморегуляторами или реле давления пара. Воздушный кран закрывают при давлении пара более 1 ати. Водоуказательные приборы продувают, проверяя их показания с помощью пробных кранов в первый раз при достижении давления 1 кГ/см2. После того, как давление пара достигает 3 кГ/см2, осматривают все фланцы, лазы и горловины и обжимают ключом их гайки. При достижении давления около 5 кГ/см2 котел подпитывают водой и продувают сначала через краны верхнего, а затем нижнего продувания.
При достижении примерно половины рабочего давления убеждаются в исправности предохранительных клапанов, поднимая их ручным приводом, а затем еще раз проверяют действие манометров и водоуказательных приборов.
Время от разведения огня в топке до появления пара в котле должно составлять не менее 1/з—1/2 общего времени подъема пара. После достижения рабочего давления пара в котле снова проверяют манометры, предохранительные клапаны и водоуказательные приборы, Уровень воды в котле к этому времени должен быть равен рабочему.
Уход за работающим котлоагрегатом
Современные паровые котлы высоконапряженны и имеют малую аккумулирующую способность. В этой связи, поддержание нормального уровня воды является важнейшим условием безаварийной работы котла, так как упуск воды на несколько минут приводит к пережогу водогрейных труб и полному выходу котла из действия. В исправном водоуказательном приборе уровень воды всегда слегка колеблется. Правильность показаний водоуказательных стекол проверяют продувкой один — два раза за вахту. При выходе водоуказательного прибора из строя до устранения неисправностей, но не более 10—15 мин, пользуются пробными кранами.
Категорически запрещается питание котла при падении уровня ниже нижнего водопробного крана. В этом случае, во избежание аварии, следует немедленно прекратить горение, выключить питательные насосы, перекрывать стопорные клапаны и принять все меры к тому, чтобы предохранить котел от резкого охлаждения. В противном случае возможны расстройство швов, появление трещин и другие тяжелые последствия.
Важнейшим условием поддержания нормального рабочего уровня воды в котле является постоянное наблюдение за водой в теплом ящике, работой питательных насосов, автоматическим управлением питания.
Повышение температуры воды в теплом ящике выше 50° С приводит к запариванию насоса (при всасывании, в результате испарения воды, водяной цилиндр заполняется паром), срыву его подачи. Прекращение подачи воды в котел может быть также из-за неисправности приемных и нагнетательных клапанов питательного насоса, отсутствия воды в теплом ящике и другим причинам.
Переполнение котла выше рабочего уровня и особенно его запрессование водой может привести к выходу из строя работающих вспомогательных быстроходных паровых механизмов.
Наблюдение за качеством процесса горения топлива
Контроль качества горения в топке осуществляется периодическим наблюдением через специальный глазок или с помощью газоанализатора ОРСа.
Полного сгорания топлива можно добиться путем правильного ведения процесса горения. Для этого необходимо соблюдение соотношения подаваемого в топку топлива и воздуха, поддержание определенного (указанного инструкцией) давления воздуха. Распыл и сгорание топлива зависят от влажности, вязкости, степени подогрева, установки форсунок и ряда других факторов. Механические форсунки должны очищаться от нагара и отложений после каждых 8 ч работы. При внезапном прекращении горения необходимо немедленно закрыть мазутный клапан во избежание возможного скопления топлива на поде топки (что может явиться одной из причин взрыва котла).
Вывод котельной установки из действия
При выводе котельной установки из действия последовательно выключается система автоматического управления, подача топлива, воды и воздуха в котел. У котлов с ручным обслуживанием вывод из действия производится путем поочередного выключения форсунок, топливного насоса, вентилятора и питательных средств котла. Утилизационные котлы выключаются из работы после остановки питательных насосов и постановки газовой захлопки в нерабочее положение. В случае вывода котла из действия пар стравливается на вспомогательные механизмы, а оставшееся давление используется для производства верхнего продувания (для удаления с поверхности воды масла и других механических примесей), а затем нижнего продувания. После остывания котла оставшаяся вода полностью удаляется.
Если вспомогательный котел один, то арматура всех: систем ставится в нерабочее состояние, а из магистральных трубопроводов удаляется вода, пар и воздух. При двух или не скольких котлах, работающих параллельно, все клапаны, связанные системой трубопроводов с другими котлами, плотно закрываются и завязываются проволокой с закреплением дощечки с надписью «не открывать». При охлаждении котла воспрещается применение искусственных мер, как например, подкачивание-холодной воды, образование сквозняков и пр.
Очистка котла от накипи и сажи
Несоблюдение инструктивных норм обработки воды приводит к большим отложениям накипи уже через первые 1000 ч работы котла, что приводит к большим потерям топлива, перегреву металла и вызывает необходимость механической или химической очистки котла от накипи. Механическая очистка производится с помощью скребков, кирок, а также электрических и пневматических инструментов. В водотрубных котлах для этой цели используются проволочные щетки и шарошки. Шарошка представляет собой фрезу, соединенную гибким металлическим или прорезиненным шлангом с валом электромотора или насосом (инжектором); в последнем случае корпус фрезы будет представлять гидравлическую турбинку. После чистки котла его промывают струей горячей воды под давлением 2—3 ати и температуре до 65° С.
Химическая очистка производится путем щелочения котла или кислотной промывки. При щелочении котел заполняется на 20—30 мм выше нормального уровня водным раствором антинакипина и при давлении 1,5—2 ати через каждые 2 ч производится верхняя и нижняя продувки. Дозировка антинакипина применяется из расчета 8—10 кг на 1 т воды.
Продолжительность операции щелочения должна быть не менее 10 ч. Отложение сажи и минеральных продуктов со стороны газов служит главной причиной неэкономичной работы котлов. Очистка дымогарных и водогрейных труб от сажи производится банником.

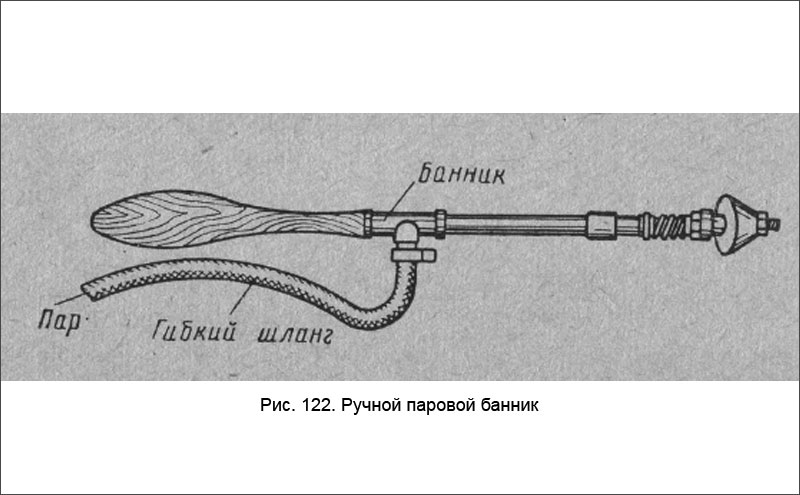

Процесс очистки поверхности нагрева котла от сажи называется «банением». Банение трубок ручным или механическим банником производится при минимальной нагрузке котла через открытую прогарную дверцу у огнетрубных котлов или через специальные люки в кожухе у водотрубных котлов. В огнетрубных и комбинированных котлах применяют ручную очистку дымогарных труб ершами и обдувку с помощью переносного парового банника (рис. 122).
Сопло ручного банника открывается при нажиме его головки на края дымогарных труб. Обдувку банником труб можно производить перегретым или охлажденным паром при давлении его не менее 12 ати или сжатым воздухом. Обдувка радиационных поверхностей нагрева водотрубных котлов производится специальными сопловыми сажеобдувочными устройствами. Сопла этих устройств, с помощью которых производится обдувка поверхностей нагрева, приводятся в действие от специальных механических приводов, вынесенных наружу котла. Обдувка сажи облегчается с применением присадок типа ВНИИНП-102 и других, делающих сажу более рыхлой и пористой. В настоящее время присадки преимущественно вводятся на нефтебазах (в количестве 0,2% от веса мазута), т. е. судно бункеруется мазутом с растворенной присадкой.
В последнее время широко применяют промывку поверхностей нагрева котла со стороны газов. Промывку ведут струей горячей воды (60—70°С), подаваемой под давлением 12—13 ати к специальной длинной трубе с одним-четырьмя соплами диаметром 3—5 мм. Лучшие результаты получаются при промывке щелочным раствором, т.е. с добавлением соды и моющих веществ. Промывку ведут сверху вниз, а потом со стороны топки.
Футеровка предохраняется брезентом. После промывки рекомендуется нанести слой защитной краски и сразу же просушить котел.
