Клинкетные задвижки

Клинкетные задвижки, или клинкеты, получили свое название от клиновидной формы запорного органа. Клинкеты применяют обычно для трубопроводов диаметром 50—900 мм при давлении жидкости и газов 20—25 МПа. С помощью клинкетных задвижек обеспечиваются достаточная герметичность и минимальное местное сопротивление при проходе среды через запорный орган. Малое сопротивление потоку среды в клинкетах по сравнению с сопротивлением в клапанах (в 30—40 раз меньше) достигается в результате того, что при полном открытии клин (диск) полностью выходит из потока среды в верхнюю часть корпуса.

Клинкеты по сравнению с клапанами имеют меньшие габариты и массу, что облегчает их размещение и монтаж на судне, особенно в труднодоступных местах. Для их открытия требуется меньше усилий, они допускают протекание среды в обоих направлениях и могут устанавливаться при любом положении запорного органа.

К недостаткам клинкетов следует отнести их большую высоту (3dy), и малую скорость открытия. Клинкеты больших проходов (300—900 мм) уступают клапанам в плотности запирания трубопроводов. Это объясняется тем, что клин трудно пригнать к уплотнительным поверхностям корпуса клинкета, а также тем, что возможна деформация корпуса от давления среды.

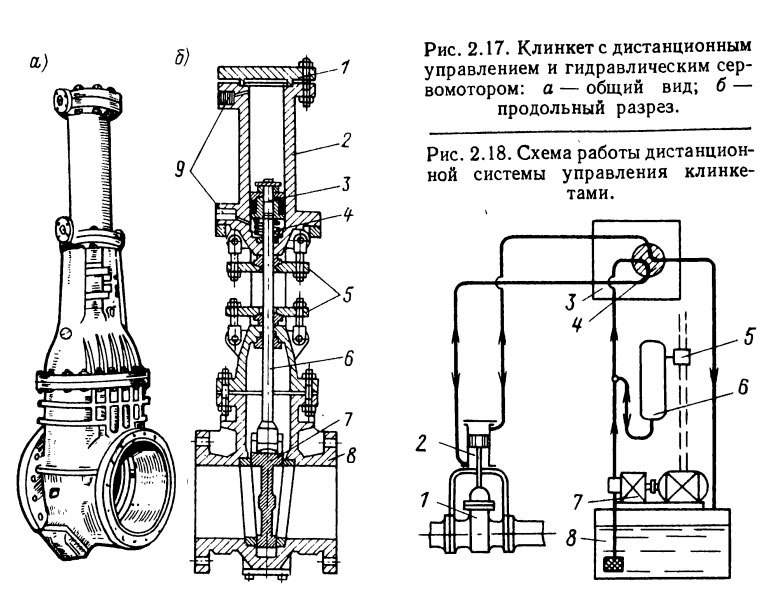

Клинкетные задвижки широко применяются в грузовых системах танкеров. На рис. 2.17 изображен клинкет с дистанционным управлением, оборудованный сервомотором. В корпусе клинкета 8 находятся цилиндр 2 с крышкой 1 и поршень 3, надетый на гладкий шток 6 с уплотнением 5 задвижки 7. Буферная пружина 4 компенсирует массу подвижных частей при подходе поршня к крайнему нижнему положению. Управление клинкетом осуществляется через каналы рабочего масла 9, к которым присоединены масляные трубопроводы небольшого диаметра от центрального поста управления грузовой системы.

Клинкет с дистанционным управлением и гидравлическим сервомотором

Схема работы дистанционной системы управления клйнкетом с гидравлическим сервомотором показана на рис. 2.18. Масло подается в систему насосом 7 из цистерны 8. Чтобы давление в системе автоматически поддерживалось в заданных пределах, к напорному трубопроводу подключен гидроаккумулятор б, снабженный реле давления 5. Гидроаккумулятор представляет собой баллон, внутри которого помещена эластичная емкость, заполненная газом (воздухом или азотом) и сообщенная трубкой с реле давления. При падении давления масла в аккумуляторе ниже установленного предела реле автоматически замыкает электроцепь и включает насос, а при повышении давления размыкает цепь и останавливает его. Открытие и закрытие клинкета 1 осуществляются поворотом переключателя 4 на пульте управления 3. Масло направляется в одну из полостей сервомотора 2, а из противоположной полости в это время открывается слив. Степень открытия клинкета контролируется по специальному указателю.

Для удобства управления системой рычаги переключателей, управляющие клинкетами, выведены на общую панель управления. На панели нанесена схема всех трубопроводов с насосами и клинкетами. Световая сигнализация панели указывает, какие клинкеты и насосы находятся в работе в данный момент. На случай повреждения масляной системы на масляном трубопроводе каждого клинкета имеются специальные патрубки, к которым подключают переносной ручной насос.

Литература

Судовые системы и трубопроводы - Овчинников И.Н., Овчинников Е.И. [1988]
