Судовая топливная система

На всех судах, где для главных и вспомогательных котлов и двигателей применяют жидкое топливо, имеется топливная система, которая предназначена для приема топлива с берега или другого судна, передачи топлива на берег или другое судно, размещения топлива по запасным цистернам, подачи топлива к расходным цистернам, подачи топлива от расходных цистерн к топливным системам двигателей или котлов, отвода отсечного топлива от топливных систем двигателей в запасные цистерны, подвода топлива к фильтрам и сепараторам, отвода топлива от фильтров и сепараторов.

Движение жидкого топлива по трубопроводу осуществляется с помощью одного или нескольких топливоперекачивающих электронасосов. Для аварийных случаев предусматривают еще и ручные топливные насосы.

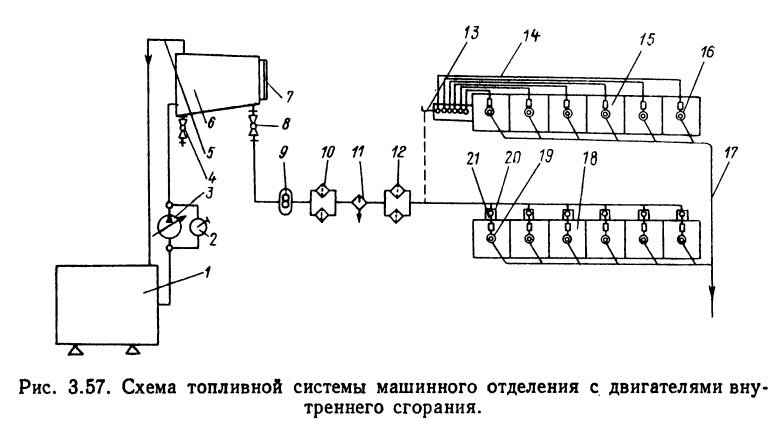

Схема топливной системы машинного отделения с двигателями внутреннего сгорания

Топливный трубопровод делится на две ветви: всасывающую и нагнетательную. Всасывающая ветвь объединяет все участки трубопровода, которые можно подключать к всасывающим полостям насосов, а нагнетательная — все участки трубопровода, которые можно подключать к нагнетательным полостям насосов.

На рис. 3.57 показана схема топливной системы машинного отделения с двигателями внутреннего сгорания. Из главной топливной цистерны 1 топливо подается в расходную цистерну 6 насосом 3. На случай выхода этого насоса из строя имеется ручной насос 2. Наличие и уровень топлива в расходной цистерне контролируют по топливомерному прибору 7. Во избежание переполнения цистерны 6 при подкачивании в нее топлива предусмотрена сливная труба 5. Механические примеси и вода, содержащиеся в топливе, оседают на дно расходной цистерны и спускаются из нее через кран 4.

При открывании крана 8 топливо самотеком поступает к топливоподкачивающему насосу 9, который направляет его через фильтры 10, 11 и 12 к топливным насосам высокого давления 21. Последние в определенные моменты времени впрыскивают топливо в цилиндры 18 через форсунки 19. Перед форсунками устанавливают щелевые стержневые фильтры 20. Часть топлива, подаваемого топливными насосами высокого давления, может просачиваться между деталями форсунки. Это топливо собирается в сливной магистрали 17 и отводится для вторичной подачи к топливным насосам.

На небольших по габаритам двигателях все топливные насосы высокого давления монтируют в общем корпусе. В этом случае каждый из них называется насосным элементом, а все они вместе — насосом блочного типа. В верхней части схемы изображен двигатель 15 с таким насосом 13. Подача топлива от него осуществляется по форсуночным трубкам 14 к форсункам 16 каждого цилиндра двигателя. Для очистки топлива от имеющихся в нем механических примесей установлены фильтры грубой и тонкой очистки. Сдвоенный фильтр 10 служит для грубой очистки топлива, а одинарный 11, сдвоенный 12 и стержневой 20 — для окончательной очистки.

Имеющиеся на судне топливные цистерны подразделяются на цистерны для хранения основного запаса топлива (запасные цистерны) и расходные цистерны или баки, из которых двигатели и котлы непосредственно получают топливо. Количество и вместимость запасных цистерн зависят от назначения судна, состава и мощности его энергетической установки и обычно принимаются из расчета ее непрерывной работы на эксплуатационном режиме в течение 25—30 сут.

Запасные топливные цистерны устанавливают чаще всего в междудонном пространстве или по бортам в районе машиннокотельных отделений. При несоблюдении правил приема топлива на судно в запасные цистерны может попасть некоторое количество воды и грязи, что приводит к засорению цистерн и выходу из строя топливной аппаратуры двигателя внутреннего сгорания или котла. С целью защиты топливной аппаратуры двигателей всасывающий патрубок в запасной цистерне размещают на некотором расстоянии от дна цистерны и на его конец надевают приемную сетку, а на пути движения топлива ставят фильтры. Периодически из запасных цистерн удаляют отстой грязи и воды.

Для контроля за наличием топлива в цистернах предусмотрены колонки, а на расходных цистернах — мерные рейки, мерные бачки или указатели поплавкового типа. На цистернах иногда ставят измерительные трубы с футштоками.

Расходные цистерны или баки предусматривают для каждого двигателя и котла отдельно. Их размещают по бортам на высоте, обеспечивающей необходимый статический напор топлива у форсунок котлов и топливоподкачивающих насосов двигателей. Расходные цистерны и баки одного отсека иногда соединяются между собой уравнительным трубопроводом.

Топливо, хранящееся в запасных и расходных цистернах, испаряется, особенно при высоких температурах. Во избежание взрывов топливных паров цистерны необходимо постоянно вентилировать. Для этого к ним подводится трубопровод естественной вентиляции. Вентиляционные головки снабжены огнезащитными сетками и выводятся на верхнюю палубу судна в места, защищенные от попадания искр и наиболее безопасные в отношении возникновения пожара.

Для снижения вязкости топлива при низких температурах, особенно в хранилищах котельного топлива, устанавливается система обогрева топлива. На случай возникновения пожара к цистернам для топлива подводится трубопровод парового тушения.

Топливо, принимаемое на судно, проходит две стадии фильтрации: первую — перед поступлением в топливную систему двигателя и вторую — через фильтры тонкой очистки или сепараторы. Окончательная очистка топлива происходит в топливной системе самого двигателя. Особые требования к очистке топлива предъявляются на судах с двигателями внутреннего сгорания, топливная аппаратура которых чувствительна даже к малейшим механическим частицам ввиду высокой точности обработки и пригонки деталей.

Литература

Судовые системы и трубопроводы - Овчинников И.Н., Овчинников Е.И. [1988]
