Применение пенополиуретановых труб в системах обогрева трубопроводов

Система представляет трубопровод с изолированной пенополиуретановой трубой из «сшитого» полиэтилена со специальным саморегулирующим термокабелем, осуществляющим самостоятельное автоматическое регулирование температуры подогрева несущей полиэтиленовой трубы до температуры +4 °С. Особенностью данной системы является автоматическая регулировка температуры каждого конкретного участка трубопровода в зависимости от изменения его внешней температуры.

Принцип действия основан на использовании термокабеля с применением полимерных материалов, имеющих свойство изменять своё сопротивление в зависимости от окружающей его температуры. Конструктивно термокабель крепится в процессе изоляции трубопровода к несущей ПЭ (полиэтилен) трубе с помощью специальной фольгированной самоклеющейся ленты, выполняющей две функции: крепление кабеля и выделение его тепла в несущую трубу. Кабель подключается к сети 220 В, второй его конец наглухо изолируется без замыкания жил. При охлаждении участка кабеля возникает эффект проводимости в диэлектрике, разделяющем жилы (причем только на том его участке, где возникла угроза замерзания жидкости). При разогревании происходит обратный эффект - кабель автоматически перестает потреблять электроэнергию. Система не допускает замерзания воды, но даже если по каким-либо причинам это произошло, то это не приведет к разрыву несущей ПЭ трубы.

Например, трубы «Изопрофлекс - Арктик - Комфорт» с теплоизоляцией и системой электрообогрева «Тепломаг» предохраняются от замерзания с наименьшими затратами энергии. Основой являются саморегулирующиеся нагревательные кабели, тепло выделяется в полупроводящей полимерной матрице, заполняющей зазор между двумя токопроводящими жилами. При понижении температуры сопротивление матрицы падает, а тепловыделение возрастает. Это свойство позволяет создавать безопасные системы обогрева трубопроводов с переменными по длине трубопровода условиями теплоотдачи. Монтаж трубопроводов осуществляется методом электромуфтовой сварки либо другими методами. Кроме нагревательных кабелей система электрообогрева «Тепломаг» включает распределительную сеть, распределительные коробки и крепёжные элементы, а также системы управления, терморегуляторы, датчики температуры трубы и окружающего воздуха, пускорегулирующую и защитную аппаратуру.

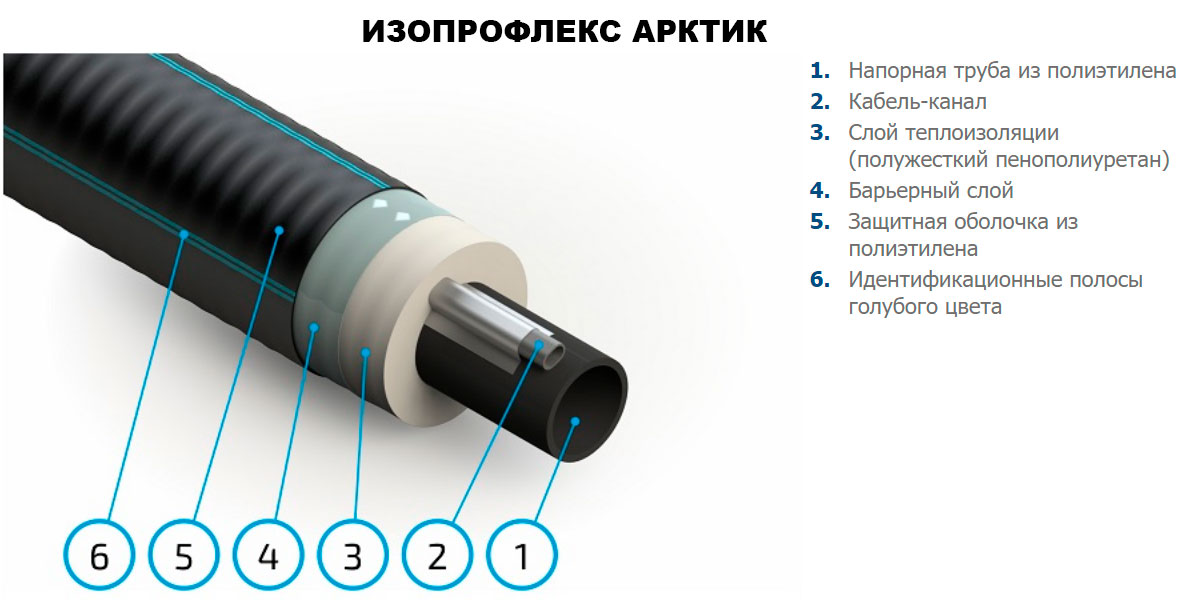

ИЗОПРОФЛЕКС АРКТИК
