В такой групповой гидравлический привод объединяются несколько приводов: гидроприводы внутритрюмных аппарелей, закрытий нескольких переборок, механизированных автомобильных платформ твиндека, механизированных платформ трюма и гидроприводы вентиляционных головок трюмов.

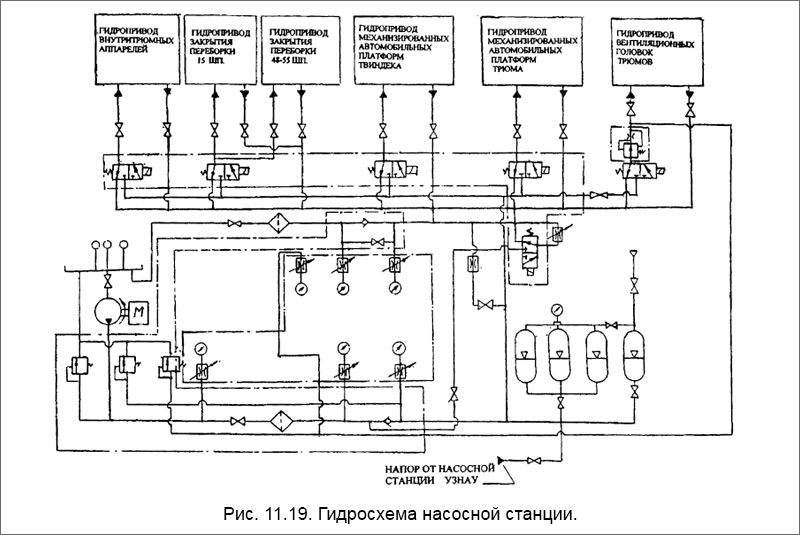

Гидросхема насосной станции такого привода представлена на рис. 11.19. Станция состоит из одного электроприводного винтового насоса и четырех пневмогидроаккумуляторов. Один из аккумуляторов используется для подзарядки остальных с помощью системы сжатого воздуха.
Для фильтрации масла установлены фильтры на нагнетательной и сливной линиях. На линиях установлены секущие и обратные клапаны. Некоторые обратные клапаны снабжены обводами.
Два перепуска масла в бак через распределитель либо через вентиль предусмотрены для пуска насоса без нагрузки.
Подача масла на гидропривод вентиляционных головок осуществляется через регулятор расхода.
