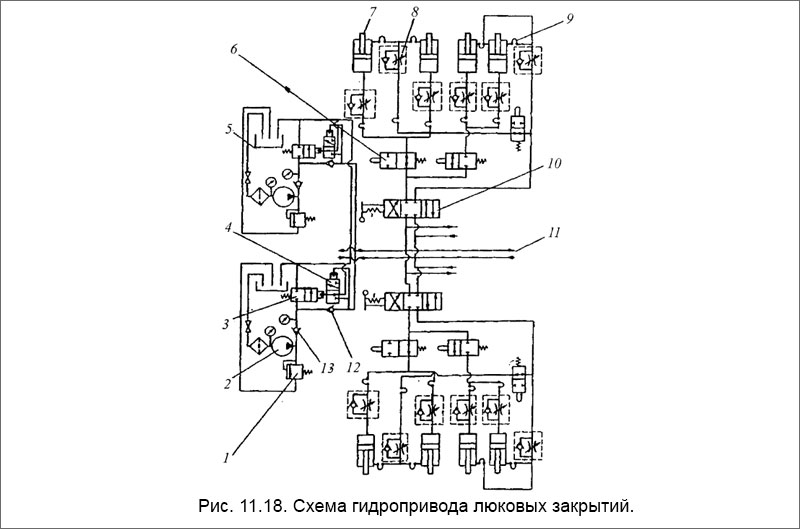

Принципиальная схема гидравлического привода люковых закрытий изображена на рис. 11.18. На этом рисунке схематически представлена часть группового привода, состоящая из насосной станции и гидроприводов закрытий двух люков.
На схеме позиция 1 - предохранительный клапан; 2 - насос; 3 - двухходовый двухпозиционный распределитель с гидроуправлением, обеспечивающий свободный слив масла при разгрузке насоса; 4 — трехходовый двухпозиционный гидроуправляемый распределитель, предназначенный для подачи рабочего импульса на распределитель 3; 5 - бак; 6 - двухходовый двухпозиционный распределитель с приводом от толкателя; 7 - цилиндр двухстороннего действия; 8 - ограничитель расхода; 9 - рукав; 10 - распределитель управления с ручным приводом и 11 - нагнетательная и сливная линии гидропривода; 12, 13 - обратные клапаны.
После пуска любого насоса давление в нагнетательной линии поднимается до давления, при котором насос разгружается. Это давление меньше давления регулировки предохранительного клапана и больше рабочего давления. Под действием этого давления срабатывают распределители 4 и 3. Срабатывает обратный клапан 12 и с этого момента насос переключается на слив. Расход энергии на действие насоса уменьшается и предотвращается нагрев масла.
Для открывания люка распределитель 10 ставится в правую позицию. Масло через распределитель 6, ограничитель расхода 8 поступает в бесштоковые полости цилиндров 7. Слив масла из штоковых полостей цилиндров ограничивается общим ограничителем расхода 8. В конце открывания створки срабатывают два распределителя 6. Левый распределитель отключает левую пару цилиндров. Створка люка открыта.
Продолжая открывать люк, открывают правую створку. По окончании открывания срабатывает правый распределитель 6. Гидросхема оказывается подготовленной для закрывания люка.
Чтобы закрывать люк распределитель 10 ставят в левую позицию. При среднем положении распределитель отключает привод от линий 11.
