Трюмными называют группу судовых систем, предназначенных для удаления за борт воды, скапливающейся в корпусе судна в процессе нормальной эксплуатации, а также воды, попавшей в него в результате аварии. К ним относятся:
- осушительная
- водоотливная
- перепускная система
- система нефтесодержащих трюмных вод
- вспомогательные устройства, обслуживающие трюмные пространства (воздушные и измерительные трубы, трюмная сигнализация и пр.).
Осушительная система
Осушительная система предназначена для повседневного удаления воды, скапливающейся в нижних частях корпуса судна при нормальных условиях эксплуатации (подразумевается вода, проникающая внутрь через неплотности в соединениях корпуса или образующаяся в результате отпотевания деталей, а также забортная вода и атмосферные осадки, проникающие через иллюминаторы, люки и неплотности в донной арматуре и трубопроводах). С помощью осушительной системы откачивают также остатки воды, оставшейся в отсеке после работы водоотливной, балластной или пожарной систем.

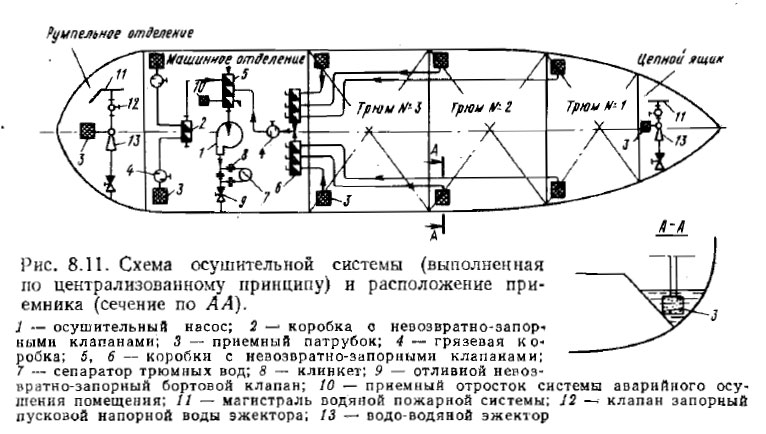

Осушительную систему (рис. 8.11) предусматривают на всех судах независимо от их назначения и района плавания.
Она состоит из всасывающего трубопровода, приемников и отливного трубопровода, снабженных невозвратными или невозвратно-запорными клапанами. Приемники имеют защитные сетки и устанавливаются в местах наиболее вероятного скопления воды: в сборных колодцах двойного дна по бортам, в льялах у кормовых переборок водонепроницаемых отсеков, а также в ДП на судах, имеющих уклон второго дна к ДП. На отростках осушительной системы в МКО и на магистральных трубопроводах устанавливают дополнительные грязевые фильтры — так называемые грязевые коробки. Защитные сетки приемников и грязевые коробки предотвращают попадание грязи, ветоши, щепок и т. п. в насосы, арматуру и трубы.
Согласно требованиям Международной конвенции по предотвращению загрязнения с судов 1973 г., содержание остатков нефтепродуктов в выбрасываемой за борт воде допускается не более 15 мг/л, поэтому откачиваемые за борт трюмные воды предварительно очищаются в сепараторе трюмных вод.
Правила Регистра требуют, чтобы на каждом судне было установлено не менее двух осушительных насосов с механическими приводами, способных осушить любой отсек и создать в магистральных трубопроводах скорость движения воды не менее 2 м/с. На пассажирских судах дальнего плавания, в зависимости от их размеров и количества пассажиров, должно быть не менее трех-четырех насосов.
В качестве осушительных на судах применяют центробежные самовсасывающие или поршневые насосы производительностью 15—400 м3 при напоре 10—30 м вод. ст. с высотой всасывания 5— 6 м.
Осушительные насосы размещают в разных водонепроницаемых отсеках.
В удаленных от МКО отсеках, а также в отсеках с небольшой кубатурой (цепной ящик, коффердамы, румпельное отделение) для осушения используют автономные средства — ручные поршневые насосы, эжекторы, работающие от пожарной магистрали или предусматривают спускные и перепускные трубопроводы.
Осушительный трубопровод изготовляют из стальных цельнотянутых труб, имеющих внутри защитное покрытие (оцинковку, футеровку и т. д.). Диаметр труб определяют в зависимости от главных размерений судна и длины осушаемого отсека. Осушительный трубопровод выводят из каждого отсека к клапанным коробкам с невозвратно-запорными клапанами, которые установлены в МКО и соединены с осушительным насосом, откачивающим воду через отливной трубопровод за борт. Перекрывая соответствующим образом клапаны клапанной коробки, можно осушить любой отсек.
Водоотливная система
Водоотливная система предназначена для удаления из корпуса судна больших количеств воды, попавшей в него в результате аварии (пробоины в наружной обшивке, затопления отсека через разрушенные трубопроводы систем или при тушении пожара водой и т. п.). В отличие от осушительной водоотливная система снабжена погружными насосами (или эжекторами) более высокой производительности — до 1000 м3/ч, а ее трубопроводы имеют больший диаметр. Управление арматурой системы осуществляется дистанционно с поста управления, расположенного выше палубы водонепроницаемых переборок.
Водоотливная система должна обладать большой живучестью, поэтому ее выполняют по автономной или комбинированной схеме и предусматривают только на судах с особыми условиями плавания (ледоколах, буксирах, спасателях). На обычных судах функции водоотливной системы частично выполняет осушительная система, а при больших авариях — водоотливные системы буксиров-спасателей.
Перепускная система
Перепускная система необходима для перепуска и спуска воды из помещений, в которых отсутствуют осушительные или водоотливные средства, в соседние и нижние помещения, имеющие приемники осушения или водоотлива. Перепускной трубопровод оборудуют также между бортовыми междудонными отсеками (на пассажирских судах, промысловых базах, научно-исследовательских судах и т. п.) для выравнивания крена судна при затоплении отсеков одного борта. Эта система не имеет насосов и управляется дистанционно или автоматически с помощью перепускной или спускной арматуры. Автоматическое управление основано на автоматическом открывании клапанов при достижении заданного уровня жидкости в отсеке.
Система нефтесодержащих трюмных вод
Система нефтесодержащих трюмных вод предназначена для их сбора с целью последующей очистки этих вод перед откачкой за борт либо для передачи в береговые емкости—сборники. Суда, имеющие достаточные емкости для сбора грязной трюмной воды в течение всего рейса, а также суда, на которые не распространяется действие Конвенции МАРПОЛ 73/78, этой системой не оборудуют. Система состоит из сборных емкостей, сепараторов, насосов, трубопроводов, контрольно-измерительных приборов и средств управления.
Литература
Устройство судна - Фрид Е.Г. [1990]
