Судовые помещения образованы путем разделения корпуса судна на отсеки и разделением отсеков, надстроек и рубок палубами, платформами и выгородками на отдельные замкнутые пространства. Количество, номенклатура и расположение помещений зависят от типа и назначения судна.
Все судовые помещения по общим признакам делятся на жилые, общего пользования и служебные.
Жилые помещения
Жилые помещения располагаются в средней надстройке и надстройке юта. Они могут находиться в средней и кормовой частях основного корпуса, но с условием, что каждое жилое помещение будет иметь естественное освещение и вентиляцию через иллюминаторы. Оборудование жилых помещений пассажиров и экипажа в принципе одинаково. На пассажирских судах помещения экипажа располагаются отдельно от помещений пассажиров. Номенклатура оборудования и удобств жилых помещений зависит от служебного положения члена экипажа, а для пассажиров — от категории (классности) помещения. Комсостав судна, как правило, располагается в одноместных каютах, рядовой состав (команда)—в двух- и четырехместных каютах. На крупнотоннажных судах, где много свободного пространства, рядовые члены экипажа могут располагаться в одноместных каютах. Каюты старшего комсостава (капитана, главного механика), как правило, состоят из нескольких помещений. Расселение экипажа по каютам зависит от места несения вахты. Путь от каюты до рабочего места должен быть кратчайшим. Расположение оборудования в жилых помещениях показано на рис. 79.
Помещения общего пользования
Помещения общего пользования — это помещения, которыми пользуется определенная группа людей или все лица, находящиеся на судне. К таким помещениям на грузовом судне относятся:
- кают-компания
- салон
- столовая команды
- курительная
- библиотека
- кинозал
- спортзал
- плавательный бассейн и т. д.
На пассажирских судах кроме упомянутых помещений имеются
- рестораны
- буфеты
- бары
- кафе
- киноконцертные залы
- музыкальные салоны
- закрытые прогулочные палубы
- фойе
- вестибюли
- коридоры
- тамбуры и т. п.
На открытых палубах для экипажа и пассажиров оборудуются:
- спортплощадки
- танцплощадки
- солярии
В данную группу помещений входят также санитарнобытовые помещения:
- прачечные
- сушильные
- гладильные
Санитарно-гигиенические помещения:
- умывальные
- душевые
- бани
- ванные
- санпропускники
- гальюны т. д.

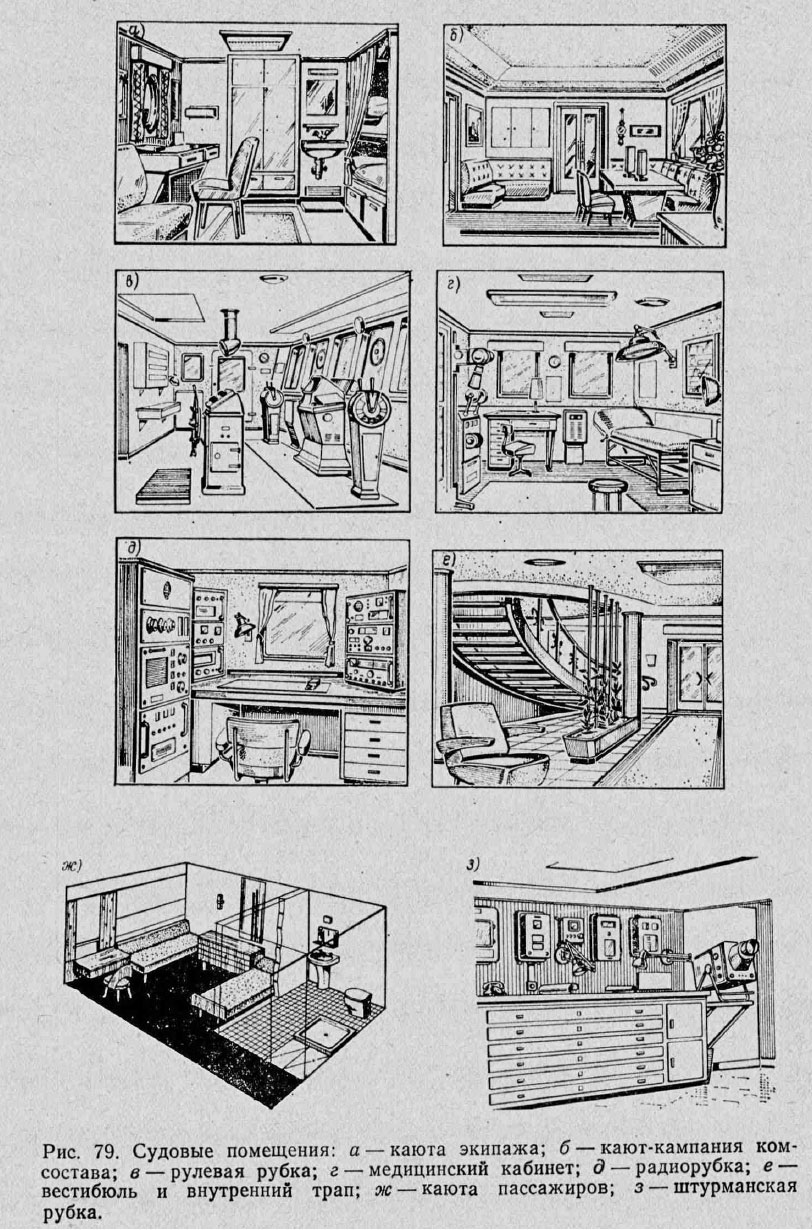

Некоторые помещения общего пользования показаны на рис. 79.
Служебные помещения
Служебные помещения обеспечивают нормальную эксплуатацию судна. В этих помещениях экипаж несет вахту, здесь же выполняются различные работы, хранятся судовые запасы, перевозится груз. Ниже перечисляются служебные помещения с краткой характеристикой.
К служебным помещениям относятся:
- машинное отделение
- рулевая рубка
- радиорубка
- румпельное отделение
Административные помещения
- каюта вахтенного штурмана
- судовая канцелярия
- бухгалтерия
- кинобудка
Судовые мастерские
- плотницкая
- механическая
- электро- и радиомастерские
Медицинские помещения
- амбулатория
- изолятор
- аптека
- специализированные медицинские кабинеты
Хозяйственные помещения
- камбуз
- хлебопекарня
- посудомоечная
- провизионные кладовые

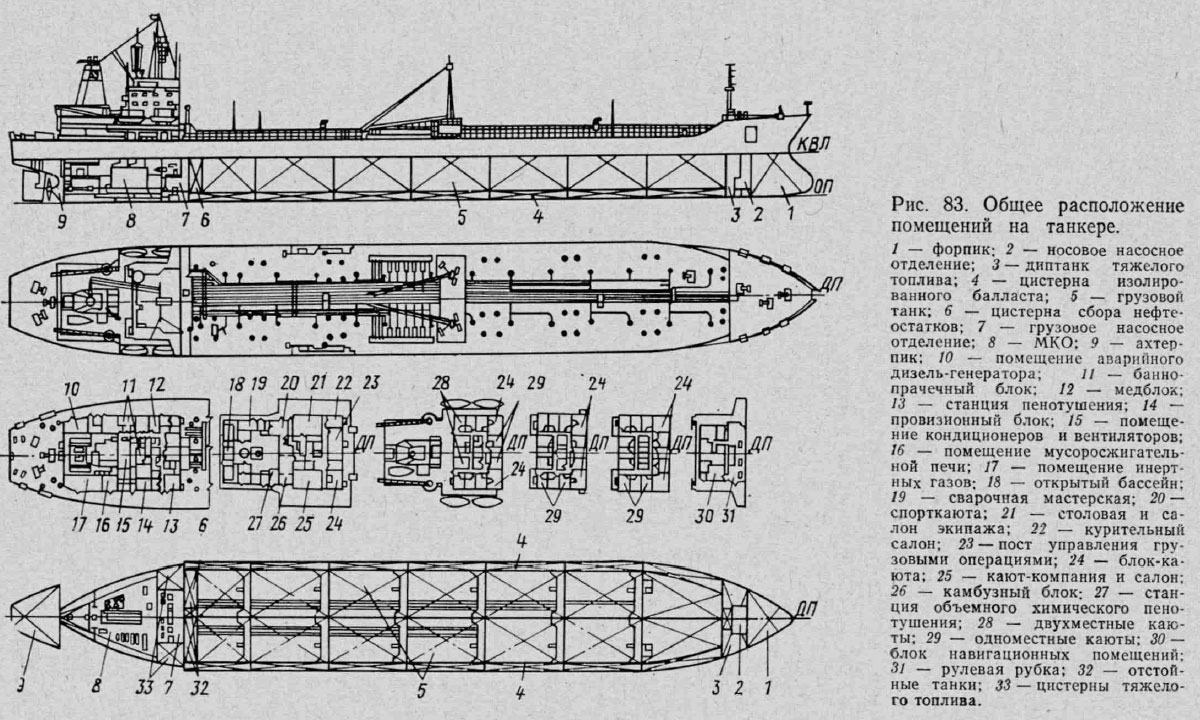

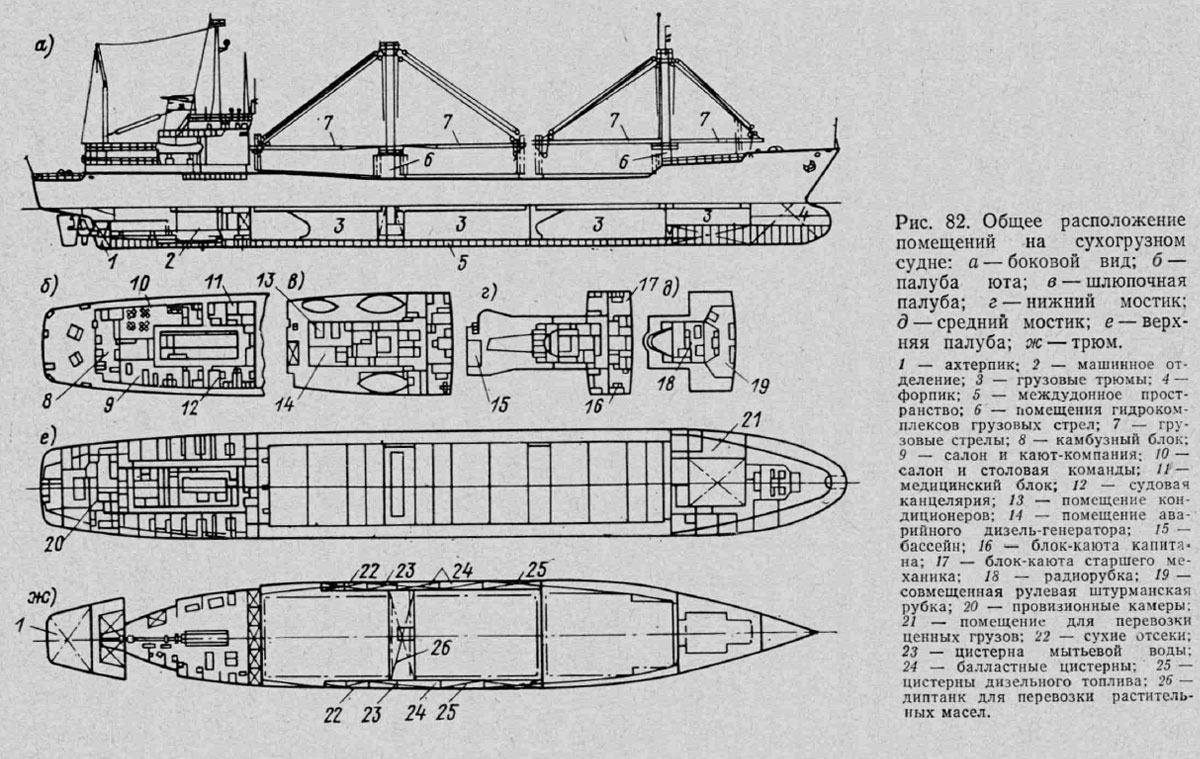

Принципы расположения судовых помещений на сухогрузном судне и танкере показаны на рис. 82 и 83.
Машинные помещения. Это помещения содержащие главные механизмы, валопроводы, котлы, двигатели внутреннего сгорания, электрогенераторы и другие основные электрические механизмы, установки, рулевые машины и т. п. Главные механизмы [ энергетическая установка (ЭУ) ] предназначены для приведения в действие двигателей, вспомогательные механизмы обеспечивают работу главных механизмов, снабжение судна электроэнергией и другими видами энергии, а также функционирование систем и устройств. К машинным помещениям относят МО, котельное (или МКО), отделение холодильных машин (рефрижераторное отделение), румпельное, туннель валопровода и др. Каждое машинное помещение с механизмами общей мощностью не менее 375 кВт, работающими на жидком топливе, туннели валопроводов и трубопроводов должны иметь не менее двух выходных путей, расположенных как можно дальше друг от друга. Размещение главных и вспомогательных механизмов, оборудования, трубопроводов, арматуры и т. п. должно быть таким, чтобы был возможен свободный доступ к ним для обслуживания и аварийного ремонта при обеспечении свободного прохода шириной не менее 600 мм к выходным путям из их постов управления и мест обслуживания.

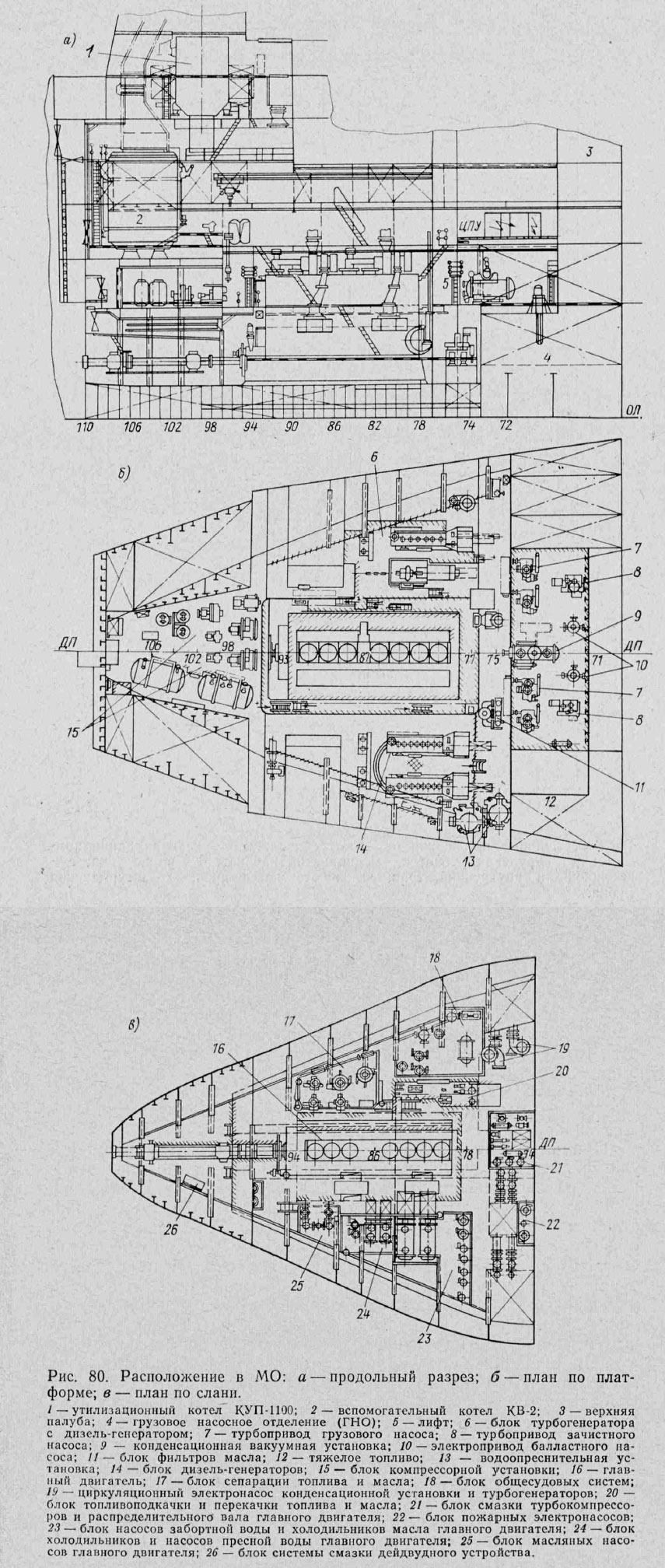

Машинное отделение (рис. 80) служит для размещения всех необходимых механизмов и агрегатов. Рациональное использование объема МО обеспечивают платформы, а удобство обслуживания — установленные в несколько ярусов решетчатые площадки с трапами и прочным леерным ограждением. Палубу настилают рифлеными металлическими листами, плотно прилегающими к металлическому каркасу. Между настилом и вторым дном прокладывают трубопровод. На малых добывающих судах получили распространение дизель-редукторные ЭУ (дизель или два дизеля — редуктор — гребной вал), на средних — одномашинные дизель-редукторные ЭУ, на больших и крупных — двухмашинные дизель-редукторные ЭУ с отбором мощности на валогенераторы (рис. 1.33). ЭУ крупных ТР — одновальные дизельные (ТР типа „Кристалл-2”) или дизель-редукторные агрегаты (ТР пр. „Атлантик-602”), крупных обрабатывающих судов — одновальные двухмашинные дизель-редукторные агрегаты с отбором мощности на валогенераторы (краборыбоконсервная плавбаза), одновальные одномашинные дизельные агрегаты [ ПБ (ПНР) ], малых обрабатывающих судов — одновальные одномашинные дизель-редукторные агрегаты (малая ПБ).
Для обеспечения электроэнергией судовой электростанции устанавливают дизель-генераторы либо дизель-генераторы и валогенераторы. Прием электроэнергии и ее подачу к потребителям обеспечивает главный распределительный щит (ГРЩ), располагаемый в ЦПУ в районе МО. В перспективе на крупнотоннажных обрабатывающих и приемно-транспортных судах возможно использование ЭУ с комбинированной двухпоточной передачей мощности на гребной винт (рис. 1.33,в). Главные двигатели могут работать непосредственно на гребной винт через вертикальные передаточные колонки и редуктор либо, при отключенных колонках, на генераторы, питающие гребной электродвигатель.
Место расположения МО по длине судна зависит от многих причин.При расположении МО в средней части судна упрощается удифферентовка судна, уменьшается величина изгибающего момента на вершине волны для судна без груза и на подошве волны для судна с грузом. К отрицательным факторам можно отнести: использование наилучшего по расположению и форме объема корпуса не для размещения груза, снижение грузоподъемности судна из-за большой длины валопровода и наличия его туннеля, уменьшение полезного объема кормовых трюмов и ухудшение их формы из-за проходящего в них туннеля, затруднение центрования валопровода большой длины и при продольном изгибе судна нарушение нормальных условий его работы.
При расположении МО в кормовой части лучшие объемы предоставляются под груз, для сухогрузных судов улучшаются условия размещения и эксплуатации грузового устройства, укорачивается валопровод и отпадает необходимость в устройстве туннеля. Однако ухудшаются условия удифферентовки судна без груза, так как в носовые отсеки приходится принимать балласт, что улучшает мореходные качества, судна, но увеличивает изгибающий момент на вершине волны.
На современных сухогрузных судах часто наблюдается промежуточное расположение МО, при котором за МО располагается один грузовой трюм, реже два. Такое расположение МО дает возможность частично избавиться от недостатков расположения МО в средней и кормовой частях судна.
Рефрижераторное отделение
В отделении холодильных машин (рефрижераторном отделении) располагают механизмы и оборудование холодильных установок, предназначенных для производства искусственного холода. Требования, предъявляемые к рефрижераторному отделению, зависят от группы холодильного агента (ХА), на котором работают холодильные машины. К группе I относят невоспламеняющиеся ХА (R 22, R 12 и др.), к группе II — токсичные и воспламеняющиеся ХА при объемной концентрации паров в воздухе 3,5 % и более (аммиак), к группе III — взрывоопасные и воспламеняющиеся ХА при объемной концентрации паров в воздухе 3,5% (пропан, пропилен).
Холодильные машины с ХА групп II и III должны устанавливаться в отдельных газонепроницаемых помещениях, имеющих два выхода, расположенных как можно дальше друг от друга, с открывающимися наружу дверями. Эти выходы не должны вести в жилые и служебные помещения или в помещения, сообщающиеся с ними. Один из выходов должен сообщаться с открытой палубой. Отделение должно иметь автономную вентиляцию. Отделения автоматизированных холодильных машин с безвахтенным обслуживанием, работающих на ХА группы I могут не иметь второго выхода. Механизмы, аппараты и другое холодильное оборудование устанавливают на расстоянии не менее 100 мм от переборок и стенок других устройств.

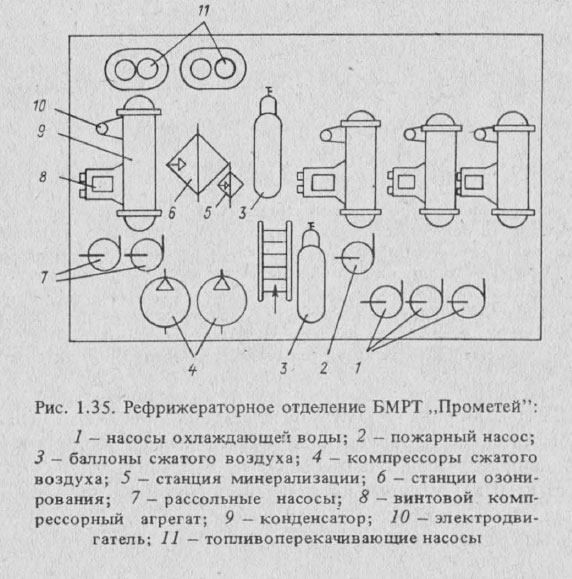

Представление о расположении оборудования рефрижераторного отделения БМРТ дает рис. 1.35.
Хранилища топлива и смазочных масел. К ним относят цистерны основного запаса, размещаемые в двойном дне и выше двойного дна, расходные, сточные, переливные и отстойные цистерны, располагаемые чаще всего в МО. Цистерны оборудуют системами заполнения-осушения, локализации пожара, предусматривают возможность их зачистки.
Производственные помещения. Это цехи, лаборатории, мастерские и т. п. На современных больших и крупных добывающих судах, обрабатывающих судах производственные помещения располагают в два-три яруса. На ярусах устанавливают легкие переборки, выгородки, образуя производственные цехи и участки. Так, на РКТМ-С типа „Антарктида” сырые разделочно-заготовительные участки размещены на верхней палубе, консервное и морозильное производство — на главной, жиромучное производство — в нижнем ярусе. Оборудование производственных помещений зависит от размеров и назначения судна, вида вырабатываемой продукции. Разнообразные специальные машины и установки (головоотсекающие, филетировочные, шкуросъемные и т. п.) увязывают средствами транспортировки в технологические линии обработки объекта промысла, технологические линии также увязывают между собой, обеспечивая полную утилизацию отходов.
Грузовые трюмы служат для размещения перевозимых грузов на судне.

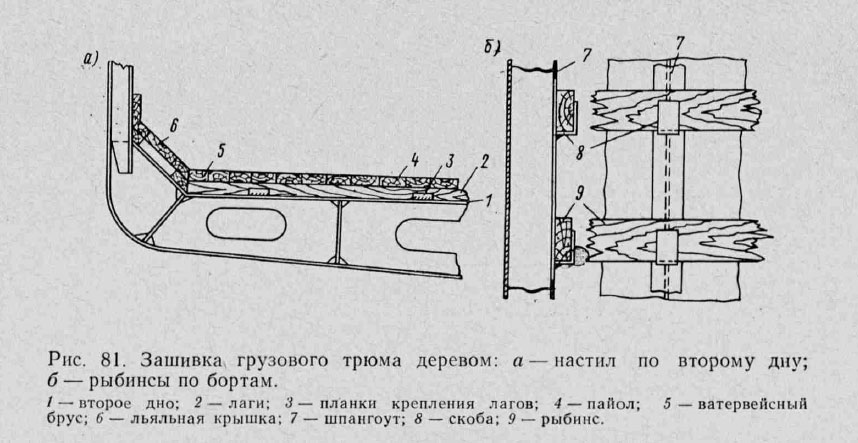

В трюмах сухогрузных судов (рис. 81) к флорам или настилу второго дна крепят поперечные бруски — лаги, на которые укладывают деревянный настил — пайол. По бортам в специальные скобы, приваренные к шпангоутам, укладывают доски — рыбинсы. Для предотвращения пересыпания сыпучего груза при качке в середине ширины трюма устанавливают разборные или подвесные деревянные или металлические переборки — шифтингбордсы (шифтинги). В углах грузовых люков устанавливают съемные вертикальные трапы или стационарные скоб-трапы.
Трюмы нефтеналивных судов (танки) оборудуются люками с водогазонепроницаемыми крышками, трапами и специальными судовыми системами, которые обеспечивают нормальные условия погрузки, перевозки и выгрузки жидкого груза. Грузовые танки отделяются от других помещений в корпусе пустыми отсеками длиной в одну шпацию — коффердамами. При перевозке нефтепродуктов первого разряда коффердамы могут заполняться водой. Такие мероприятия повышают противопожарную защиту судна.
Рефрижераторные трюмы предназначены для перевозки скоропортящихся грузов. В этих трюмах устанавливают потолочные и бортовые батареи холодильной установки. Бортовые батареи ограждаются решетками. Между грузами прокладывают рейки, чтобы оставить каналы для циркуляции воздуха.
Отсеки судовых запасов и балласта располагаются в основном в междудонном пространстве. На некоторых судах имеются диптанки — высокие встроенные цистерны, располагаемые у поперечных переборок или бортов судна. В диптанках хранят топливо или в них принимают балласт. Для хранения питьевой воды имеются вкладные цистерны соответствующей вместимости. Во всех емкостях для хранения жидкостей устанавливают наливные и расходные трубопроводы с регулирующей арматурой, воздушные трубки, указатели уровня и другое необходимое оборудование. Внутренние поверхности емкостей для питьевой воды цементируют или покрывают полиэтиленом.
