Такелажное оборудование на судне

К предметам такелажного оборудования относятся приспособления и устройства для крепления такелажа, его присоединения к корпусу или к рангоуту, обтягивания и работы с ним. Предметами такелажного оборудования на судне являются:

  • цепи
  • блоки
  • гаки
  • скобы
  • обуха
  • рымы
  • коуши
  • талрепы

Рымы и обуха

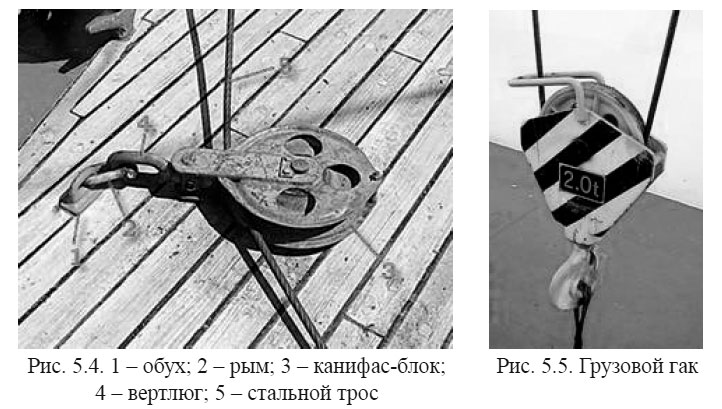

Для прикрепления коренных концов снастей такелажа к корпусу или к частям рангоута устанавливаются рымы и обуха (рис. 5.4).

Обухом называется кольцо или полукольцо 1, приваренное к какой-либо части корпуса или рангоута для крепления такелажа. Рымом называется металлическое кольцо, которое вставлено в обух и может свободно в нем поворачиваться 2.

обух; рым; канифас-блок;вертлюг; стальной трос

Коуши

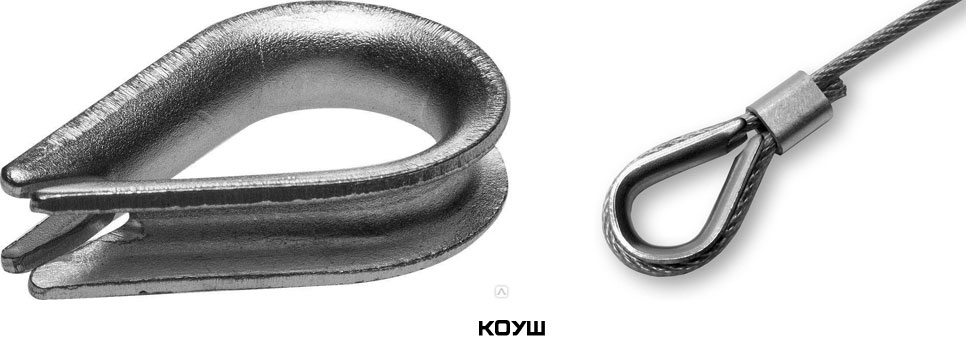

Коуши предохраняют трос от перетирания при прикреплении его к скобам и гакам. Изготовляется из чугуна или стали. Для растительных тросов употребляются только стальные круглой или овальной формы. На каждом коуше должно быть выбито клеймо завода-изготовителя, тип и номер, означающий величину допустимой нагрузки. Коуши оцинкованы, поверхности их кипов не должны иметь заусениц, трещин и прочих дефектов.

Коуши

Гаки

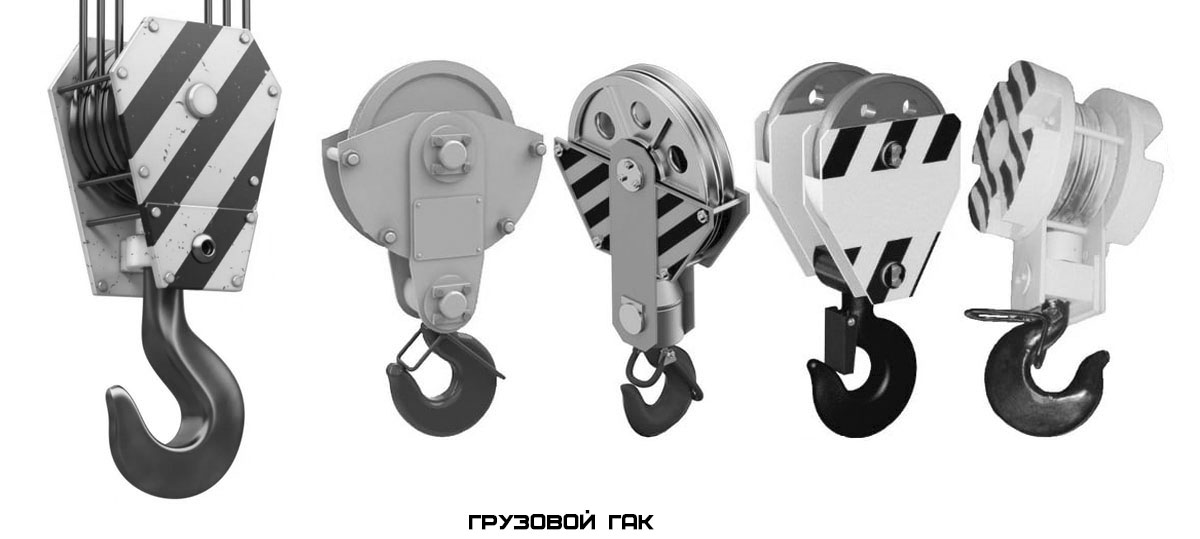

В зависимости от способа закрепления разделяются на обыкновенные и вертлюжные. Обыкновенные состоят из носка, спинки и обушка. Если обух и носок гака располагаются в одной плоскости, такой гак называют повернутым, у которого плоскость обуха перпендикулярна плоскости носка – называется простым. В грузоподъемных механизмах применяются вертлюжные гаки. Вместо обуха они имеют шейку-хвостовик, которой заделываются в одинарном или в двойном вертлюге (рис. 5.5).

Гаки

Каждый гак имеет клеймо, в котором указывается номер, соответствующий грузоподъемности, и буквенное обозначение, для какого механизма он предназначен: Р – ручной привод, М – механический.

Для грузовых устройств применяются гаки со специальным приливом над носком, исключающим возможность при подъеме груза задеть гаком за комингс люка. В некоторых случаях в грузоподъемных механизмах применяются двурогие гаки или гаки, имеющие на спинке прилив с проушиной, для крепления оттяжки предотвращения вращения груза такие гаки называются пентер-гаками.

Из специальных гаков наиболее часто встречаются складные гаки – храпцы и глаголь-гаки. Последние применяются, когда требуется быстро отдать снасть, находящуюся под натяжением. Гаки подбираются по допускаемой нагрузке. При приемке гаков на судно необходимо проверять, чтобы на них не имелось трещин, раковин и других дефектов. Гаки должны быть оцинкованы или окрашены и иметь клеймо завода-изготовителя.

Талрепы

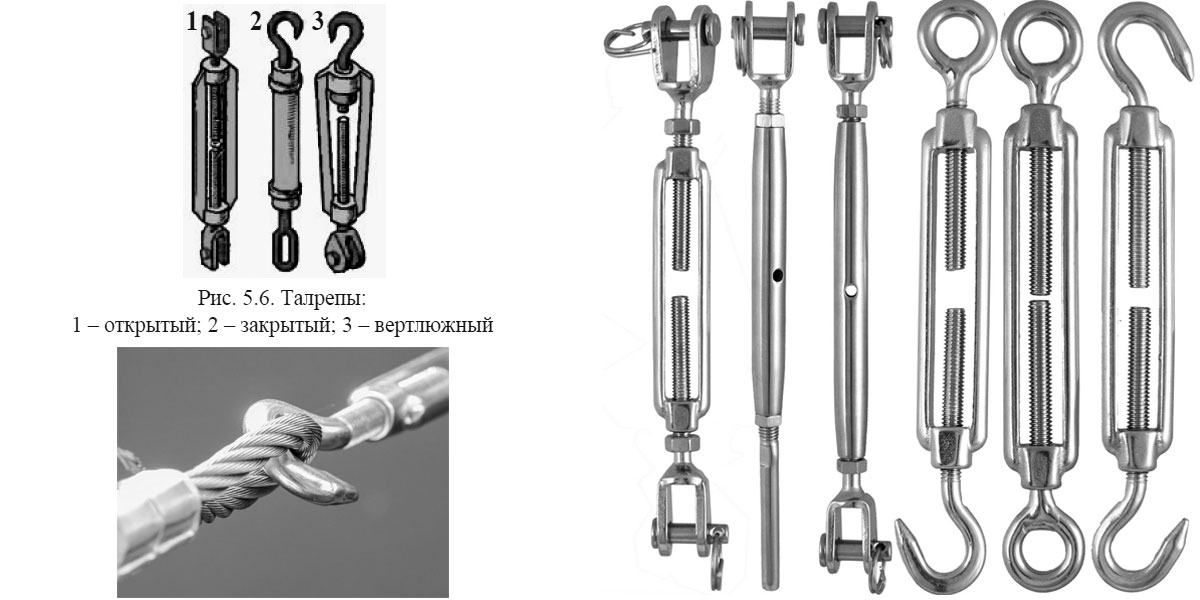

Талрепы могут быть открытого и закрытого типов (рис. 5.6). Для прикрепления к ним снастей и других деталей их винты оканчиваются проушинами, гаками или вилками. Каждый талреп имеет номер, соответствующий допускаемой нагрузке, винты должны свободно ввинчиваться и вывинчиваться во втулке. Резьба смазана тавотом.

Талрепы

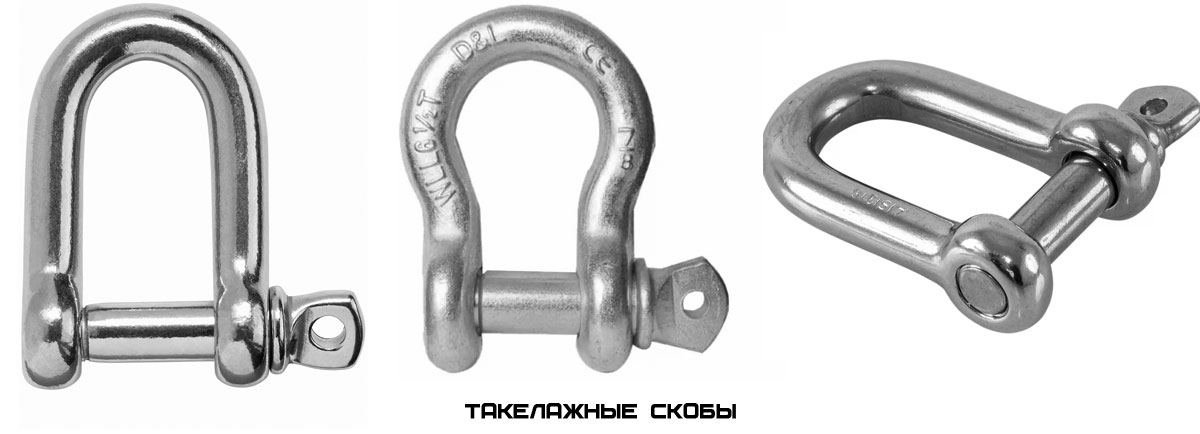

Такелажные скобы

Такелажные скобы применяются для соединения отдельных цепей и тросов, для присоединения к частям корпуса или рангоута. Скоба состоит из спинки, лапок с проушинами и штыря. Могут быть прямыми и изогнутыми. Штырь в скобах удерживается либо с помощью нарезки, либо посредством наружного шплинта.

Такелажные скобы выпускаются пяти типов: СА, СБ, ПВ, ПГ и ПД. Скобы типа СА (прямые с нарезным штырем) и СБ (прямые с прошплинтованным штырем) применяются для стальных тросов, скобы типа ПВ (прямые с нарезным штырем), ПГ (прямые с прошплинтованным штырем) и ПД (изогнутые с нарезным штырем ) – для синтетических тросов.

Такелажные скобы

Скобы и их детали не должны иметь трещин, раковин, заусениц и т. п. Головка штыря должна быть без перекосов, плотно прилегать к боковой опорной поверхности проушины. У нарезных штырей резьба не должна иметь сорванных ниток, вмятин, а сам штырь должен ввинчиваться без заеданий. Для предохранения от коррозии скобы необходимо оцинковывать или окрашивать, их трущиеся части смазывать тавотом.

Блок

Блок состоит из корпуса, одного или нескольких шкивов и оси, называемой нагелем, на которой вращаются шкивы. В зависимости от материала корпуса бывают деревянными и металлическими. Корпус деревянного блока состоит из наружных и внутренних щек и вкладышей, изготовляемых из дубовых или ясеневых досок. У металлических блоков корпус состоит из стальных щек, соединенных болтами, или же изготовляется в виде специальной обоймы. Как у металлических, так и у деревянных блоков шкивы изготовляются чаще всего из стали или чугуна. По окружности шкива имеется желобок для троса, называемый кипом. Для присоединения к корпусу судна, рангоуту или такелажу блок имеет подвеску в виде скобы, проушины или гака.

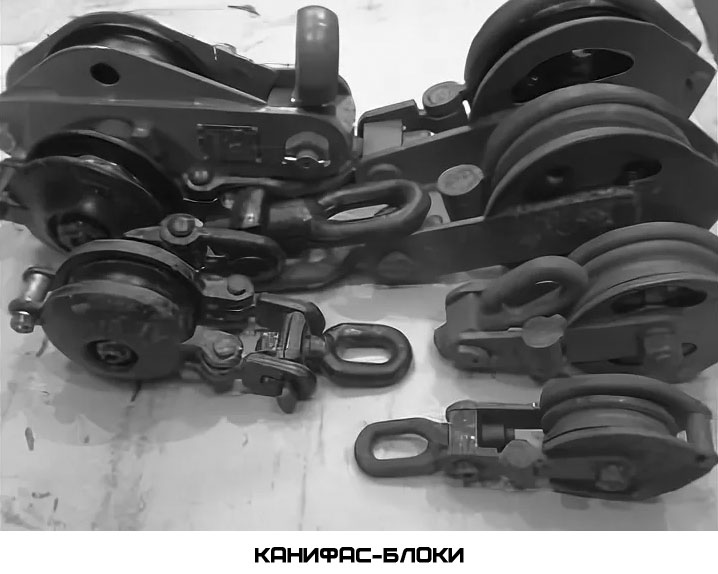

Канифас-блоки

Подвеску прикрепляют к корпусу блока при помощи оковки, которая представляет металлическую полосу, проходящую снаружи корпуса (внешняя оковка) или изнутри (внутренняя оковка).

Одношкивные блоки, у которых одна из щек (или оковка) делается частично откидной, т. е. канифас-блоки, употребляются в случаях, когда требуется завести в блок трос не концом, а его серединой. Канифас-блоки подбираются с таким расчетом, чтобы диаметр шкива блока был больше диаметра троса по крайней мере в 10 раз для синтетических тросов, в 12–18 раз – для стальных.

На судно должны приниматься блоки, имеющие клеймо о его испытании и товарный знак завода-изготовителя.

Гордени и тали

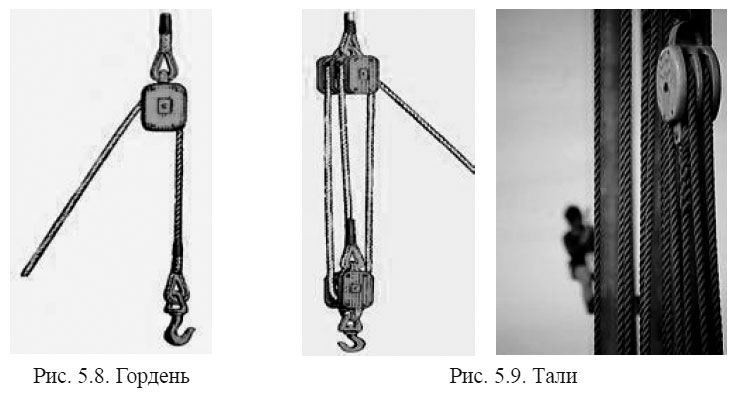

Простейшим по конструкции является одношкивный блок. Трос, пропущенный через такой блок, закрепленный неподвижно, называется горденем (рис. 5.8). Гордень позволяет при подъеме и перемещении груза изменять направление тяги, но не дает выигрыша в силе. Одношкивные блоки с пропущенными через них фалами служат для подъема флагов и вымпелов, сигнальных огней и знаков.

На судах употребляются следующие виды талей: хват-тали – переносные тали, основанные между двумя одношкивными или одношкивными и двушкивными блоками (рис. 5.9). Оба блока имеют вертлюжные гаки и применяются при палубных работах – для обтягивания снастей, при заводке пластыря, перетягивании груза и т. п. Для получения наибольшего выигрыша в силе тали должны закладываться таким образом, чтобы ходовой лопарь выходил из подвижного блока.

Гордень и Тали

Гини – многошкивные тали, основанные толстым тросом между большими по размерам блоками, способные выдерживать большие нагрузки. Применяются при вооружении тяжеловесных стрел (грузовые гини), а также в ряде аварийных случаев, например, при снятии судна с мели и т. п.

Для расчета талей надо разделить вес груза на число шкивов, через которые он проходит. Но так как на шкивах действует сила трения, то перед началом вычислений учесть, что вес груза увеличивается на 5–10 % на каждом шкиве, через который проходят лопари.
