Эффекта Холла – явление возникновения поперечной разности потенциалов (называемой также холловским напряжением) при помещении проводника с постоянным током в магнитное поле.

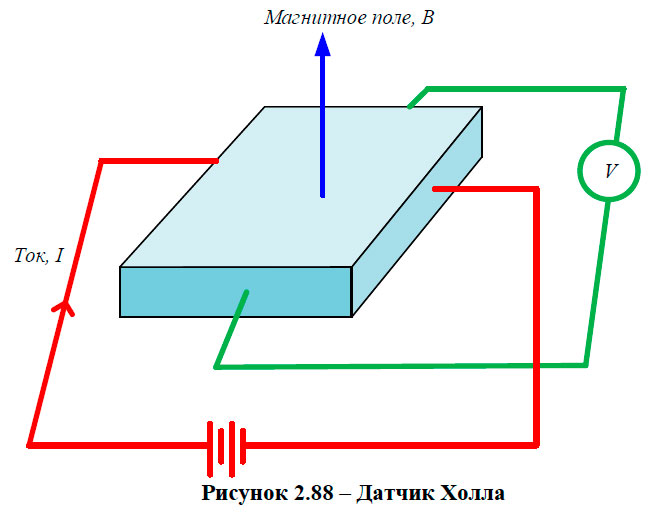

Рассмотрим пластинку из проводящего материала, вдоль которой проходит ток I (см. рисунок 2.88). Если перпендикулярно плоскости пластины и направлению тока действует магнитной поле напряжённостью Н, то в пластине возникает ЭДС, пропорциональная и току, и напряжённости магнитного поля:
где К= k/d –коэффициент, зависящий от материала и толщины пластины d; k – постоянная Холла.
Направление этой ЭДС, которая называется ЭДС Холла, перпендикулярно току и полю, т. е. ее можно замерить между боковыми продольными гранями пластины с помощью электроизмерительного прибора. Причина появления ЭДС Холла в том, что на движущиеся заряды в магнитном поле действует сила Лоренца. Ток в пластине – это и есть упорядоченное движение зарядов (в металле – электронов). Под действием магнитного поля они смещаются перпендикулярно направлению своего движения и вблизи одной продольной грани возникает избыток зарядов, а вблизи другой – недостаток.
Эффект магнитосопротивяения – это другое физическое явление, заключающееся в изменении сопротивления проводящих тел в магнитном поле. Объясняется это тем, что в присутствии магнитного поля на носители тока действует сила Лоренца, изменяющая траекторию их движения. Если бы не было магнитного поля, то под действием приложенного к проводящему телу напряжения носители тока перемещались бы по кратчайшему направлению. Изменение траектории под действием магнитного поля всегда удлиняет путь носителей тока, что проявляется как увеличение сопротивления. В сильных поперечных магнитных полях некоторые вещества могут иметь относительное увеличение сопротивления a = AR / R в десятки раз. Чаще всего величина а связана с напряженностью магнитного поля Н квадратичной зависимостью
где kR– коэффициент, зависящий от материалов и размеров.
Эффекты Холла и магнитосопротивления используются в датчиках, с помощью которых могут быть измерены различные электрические и магнитные величины. Кроме того, они могут использоваться для математической обработки электрических сигналов: сложения, умножения, деления, возведения в квадрат и извлечения корня; для различных преобразований электрических сигналов.
Использование датчиков Холла для целей автоматического измерения будет рациональным в том случае, если они имеют достаточно высокую чувствительность и мало подвержены влиянию температуры. Чувствительность датчика зависит от выходной ЭДС, т. е. от постоянной Холла, которая, в свою очередь, определяется подвижностью носителей тока.
В зависимости от технологии изготовления различают кристаллические (в форме пластинки) и пленочные датчики.
Эффект Холла позволяет определить концентрацию и подвижность носителей заряда, а в некоторых случаях − тип носителей заряда (электроны или дырки) в металле или полупроводнике.
На основе эффекта Холла работают датчики Холла – приборы, измеряющие напряжённость магнитного поля. Датчики Холла получили очень большое распространение в бесколлекторных, или вентильных, электродвигателях (сервомоторах). Датчики закрепляются непосредственно на статоре двигателя и выступают в роли датчика положения ротора (ДПР), который реализует обратную связь по положению ротора и выполняет ту же функцию, что и коллектор в коллекторном ДПТ.
Основное применение датчики Холла и датчики магнитосопротивления находят для измерения магнитных полей. Они применяются в очень широком диапазоне напряженности магнитного поля: от 1 до 109 А/м. С их помощью можно определять кривые намагничивания магнитных материалов, распределение магнитных полей в электрических машинах и электромагнитных устройствах.
