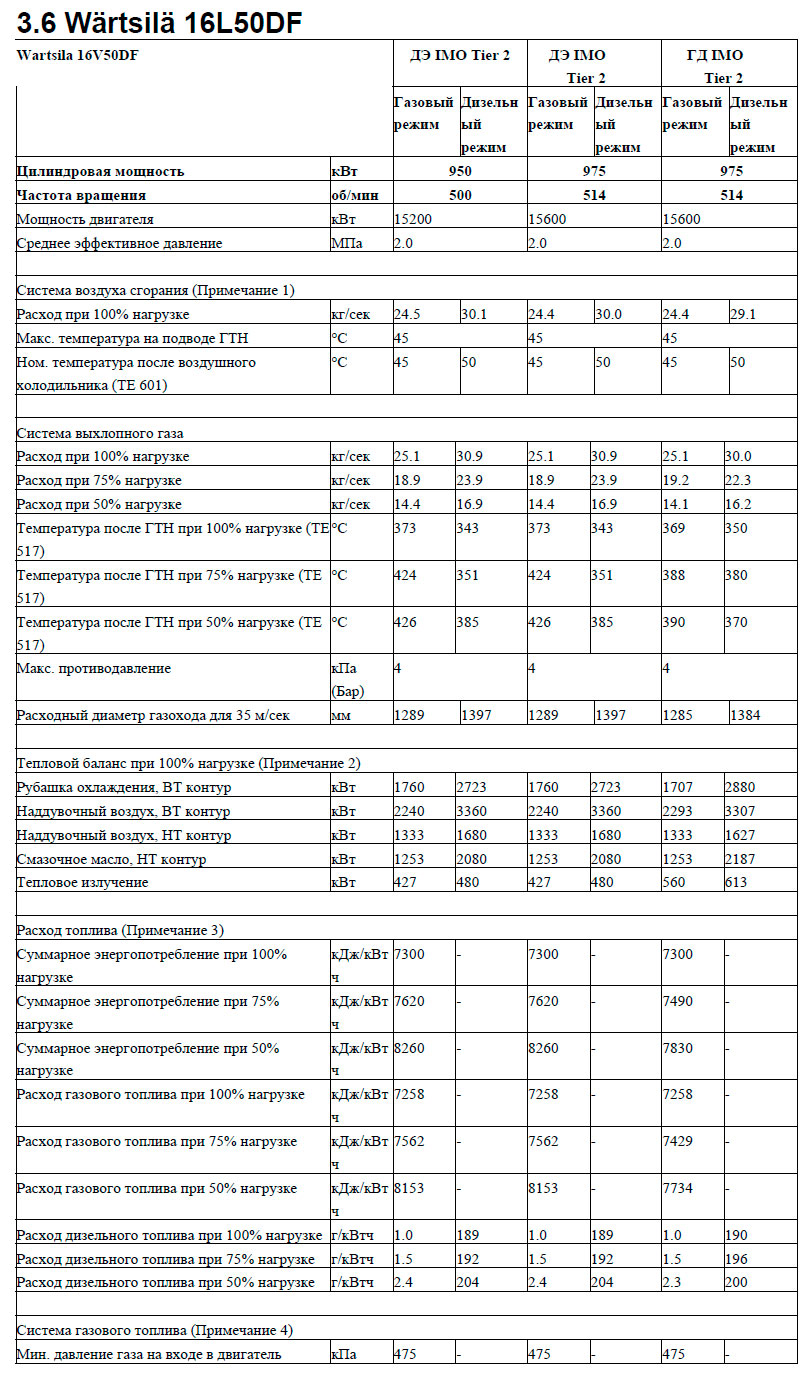

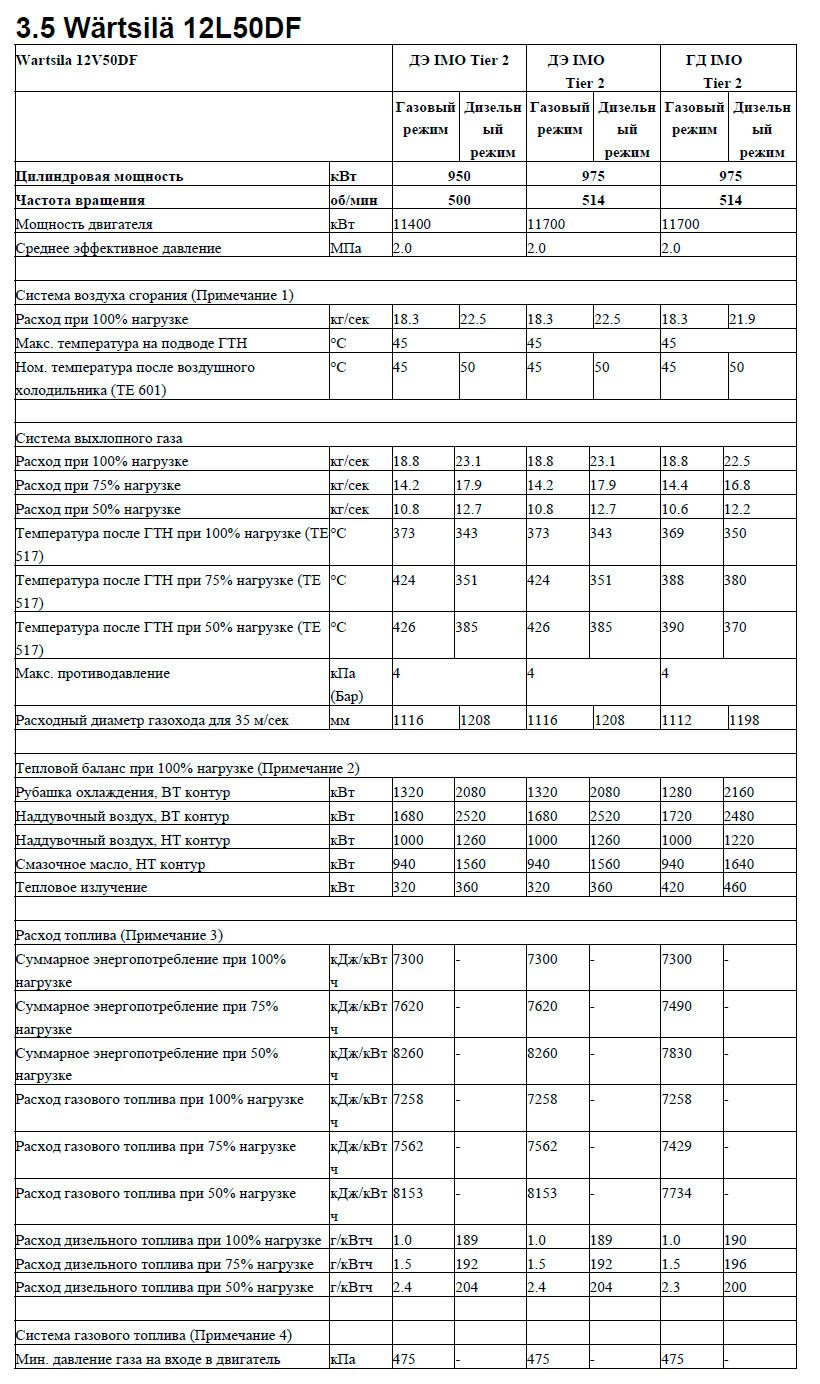

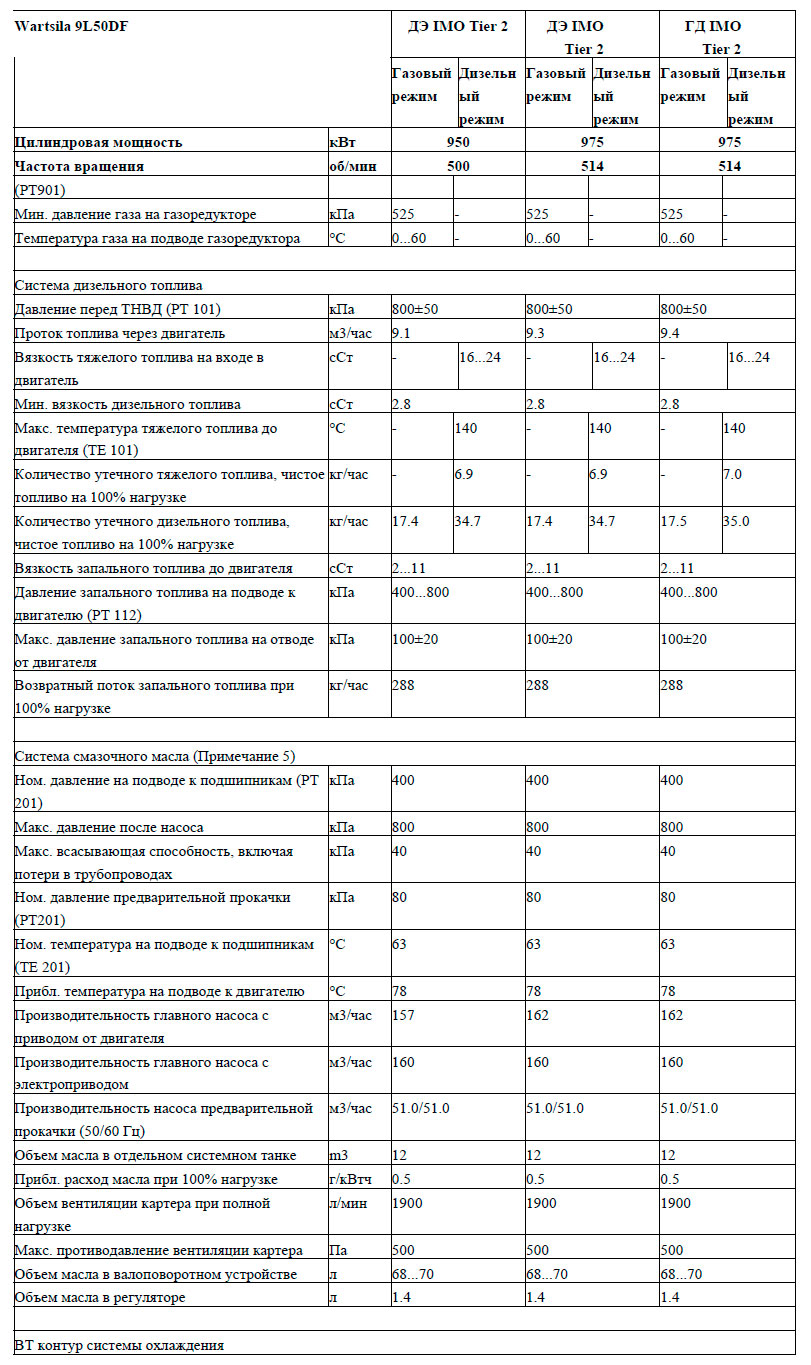

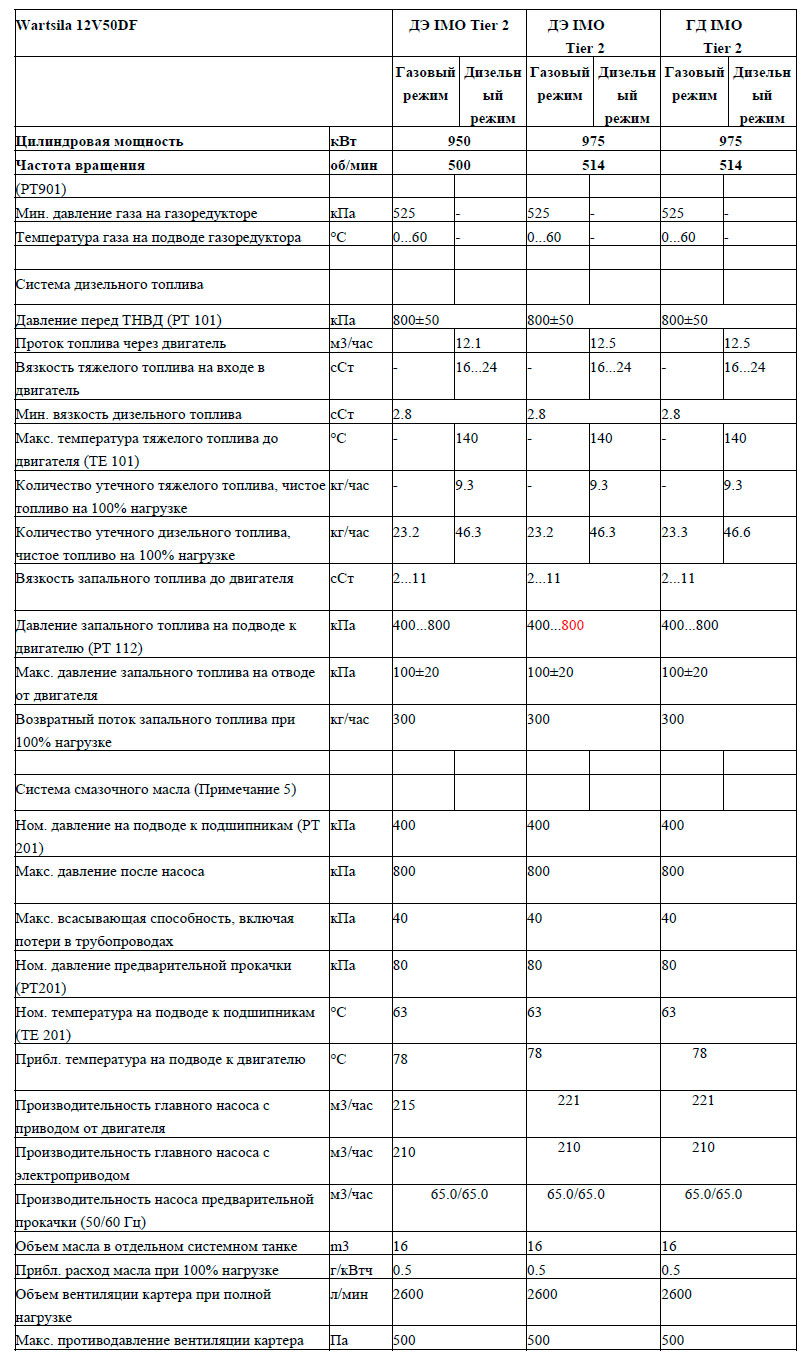

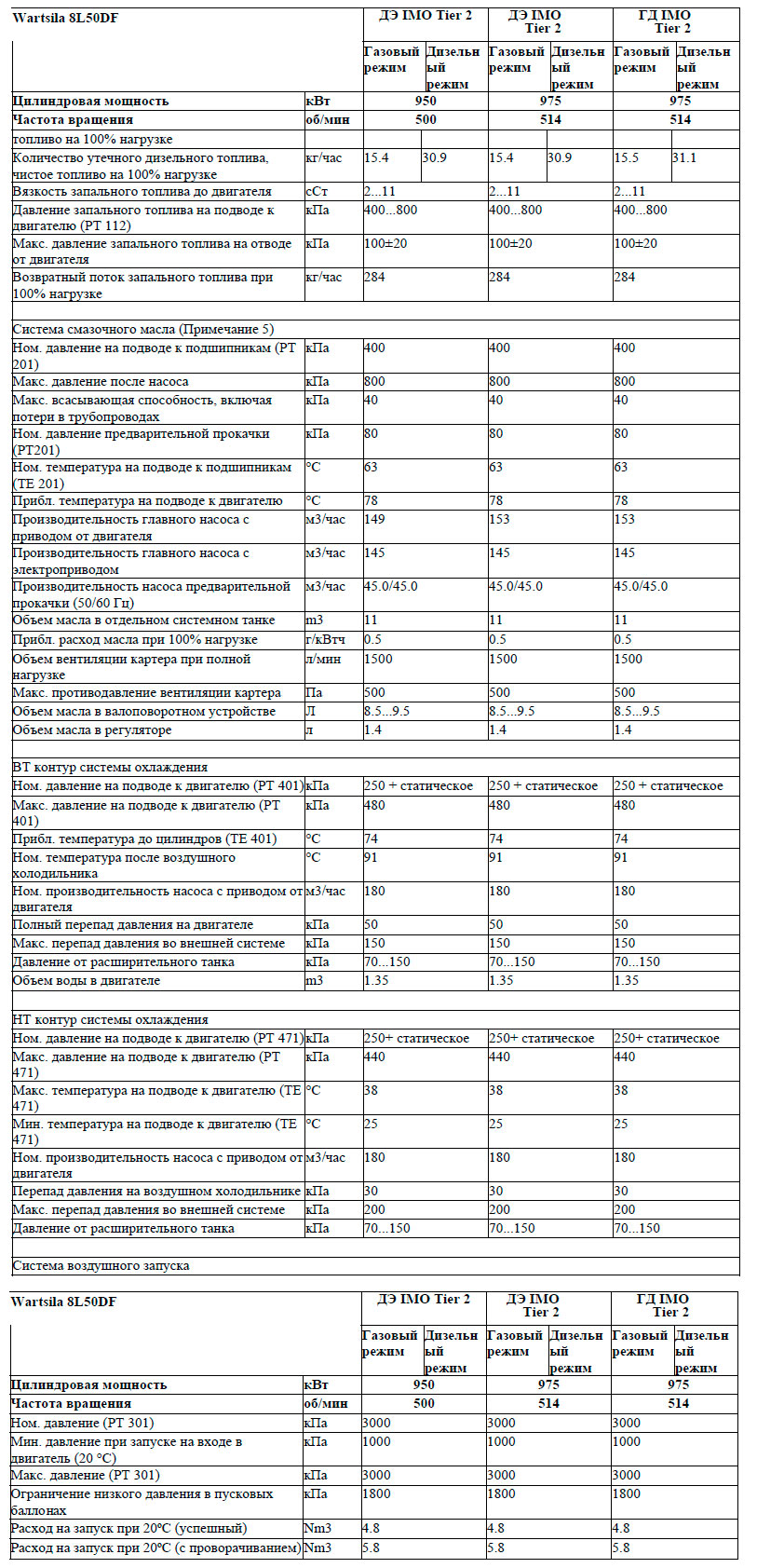

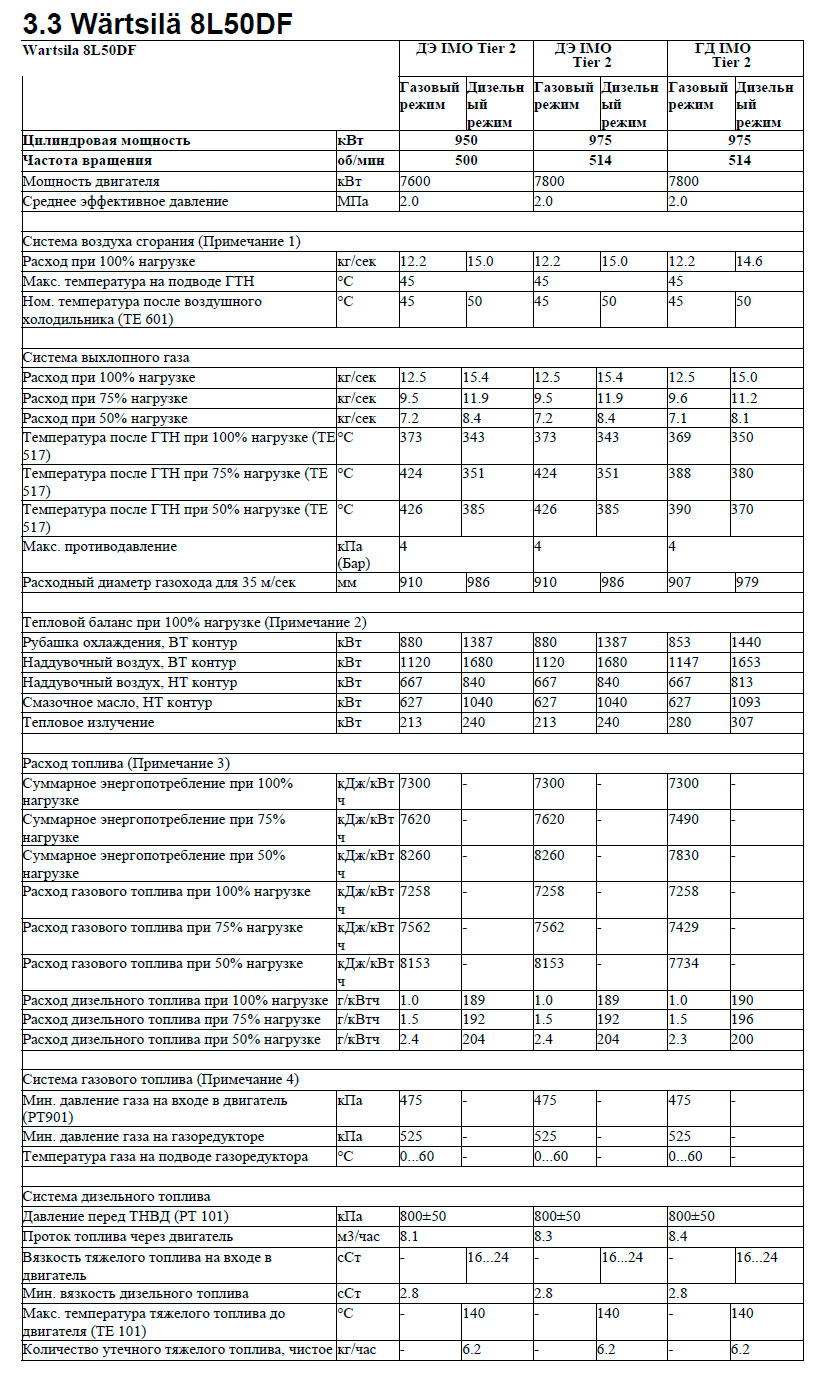

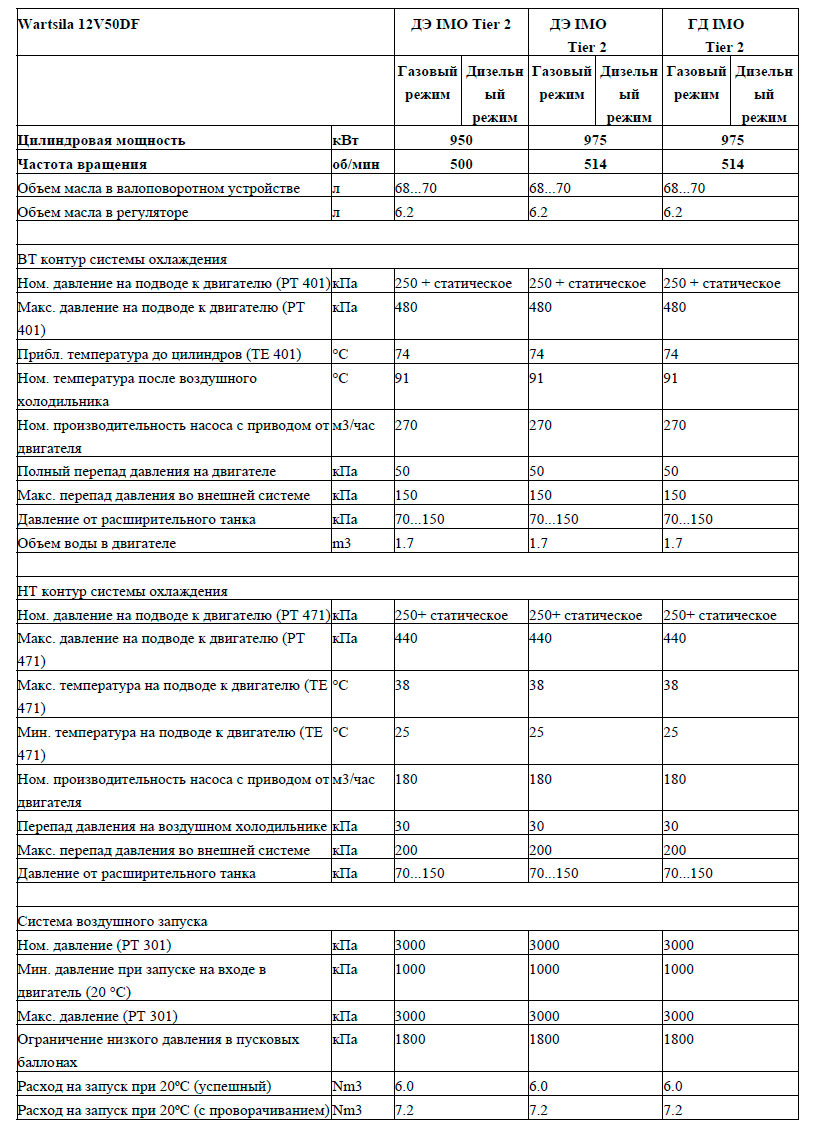

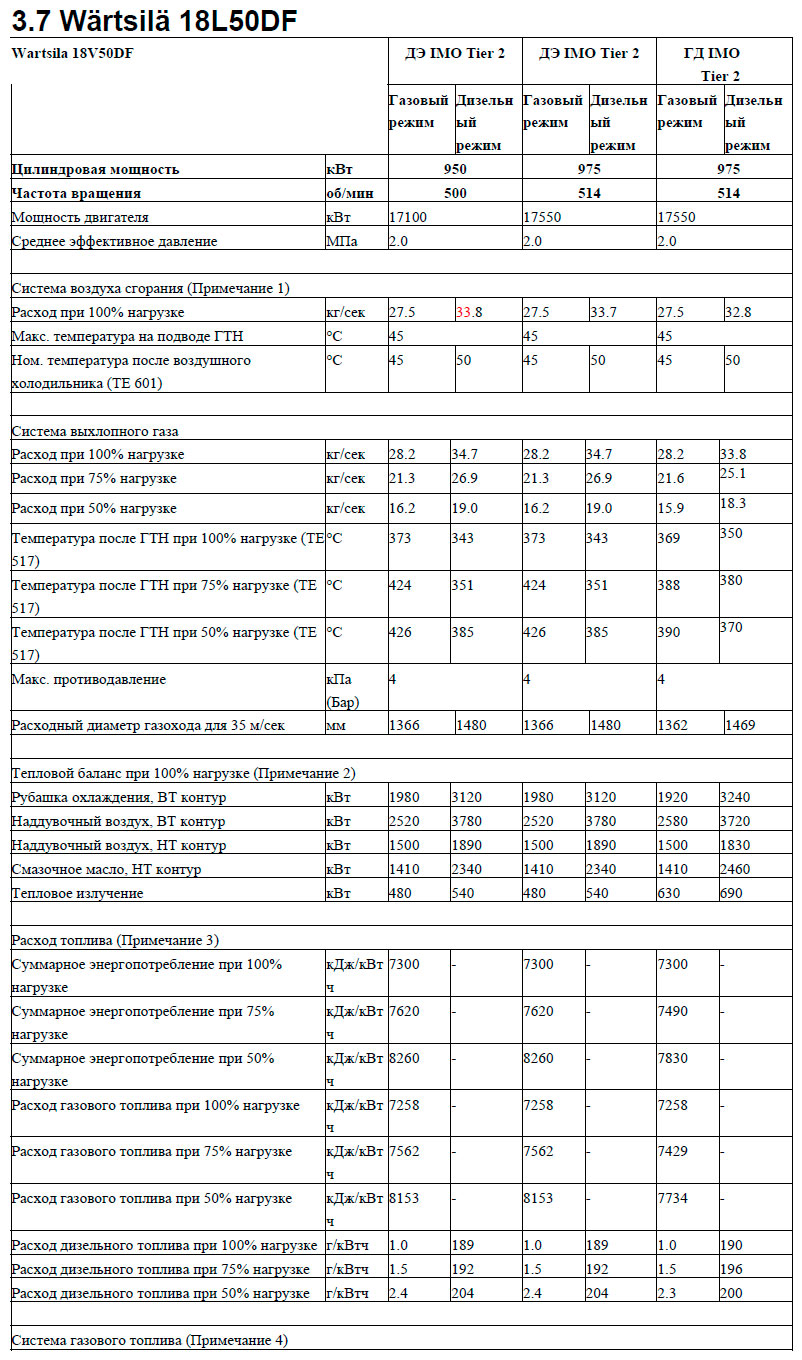

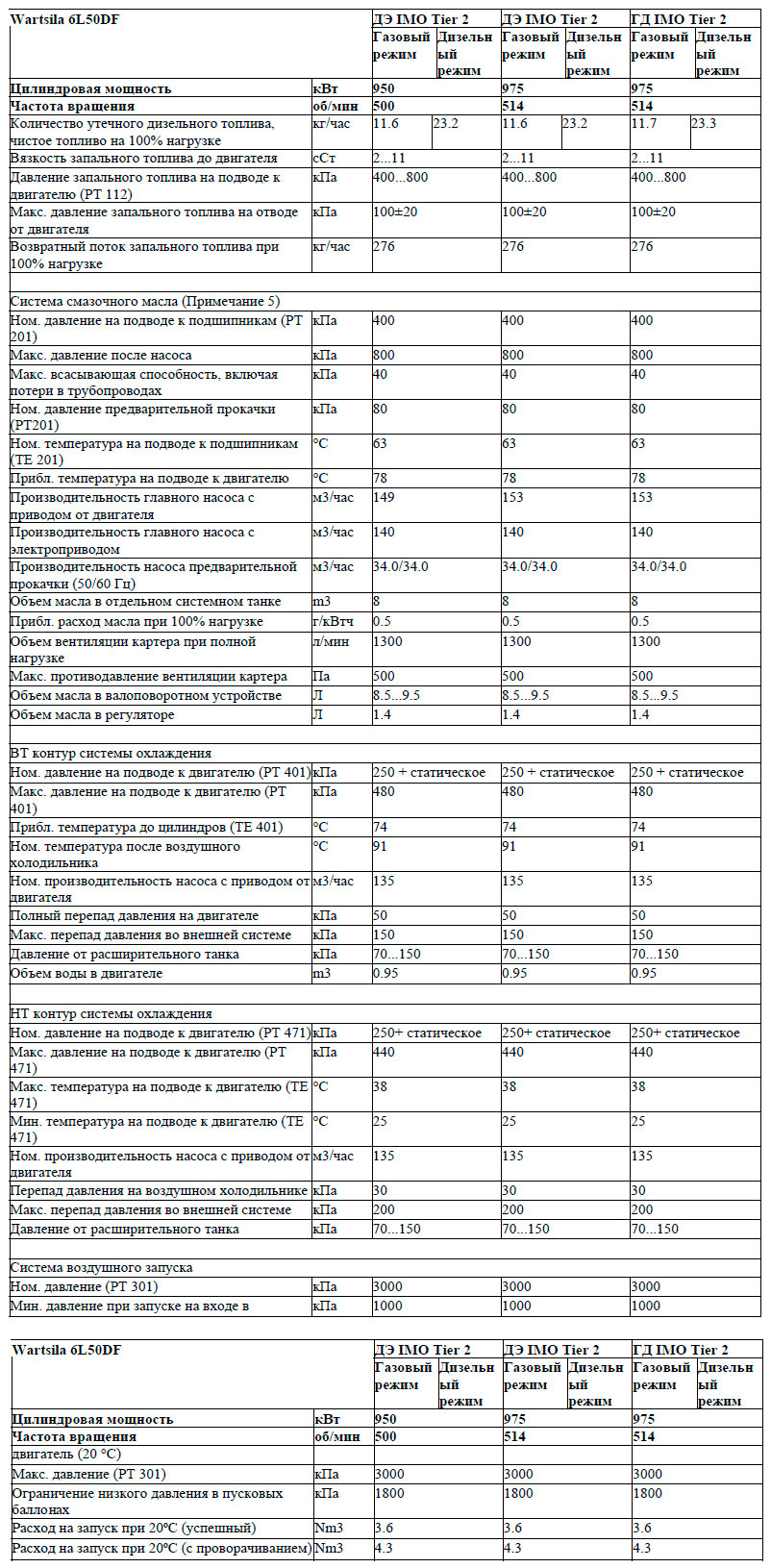

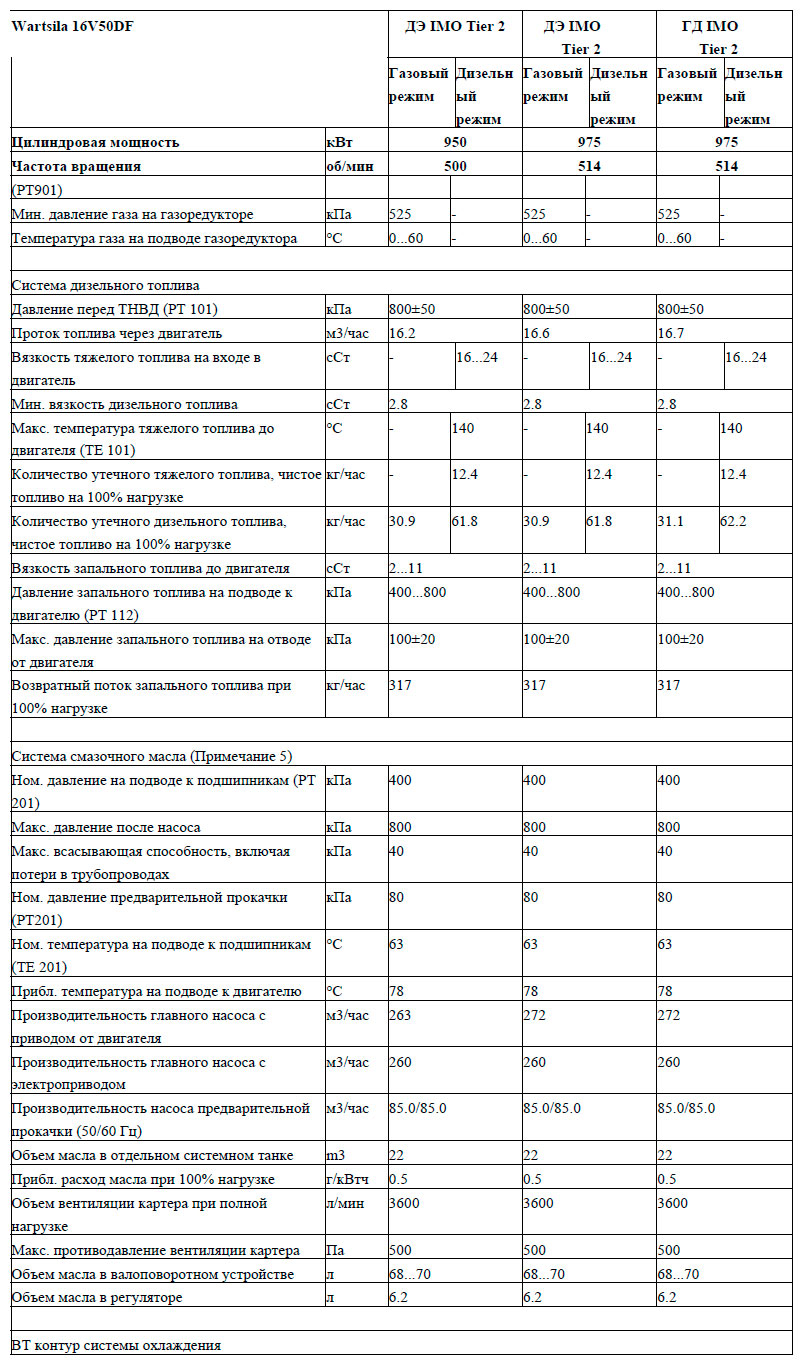

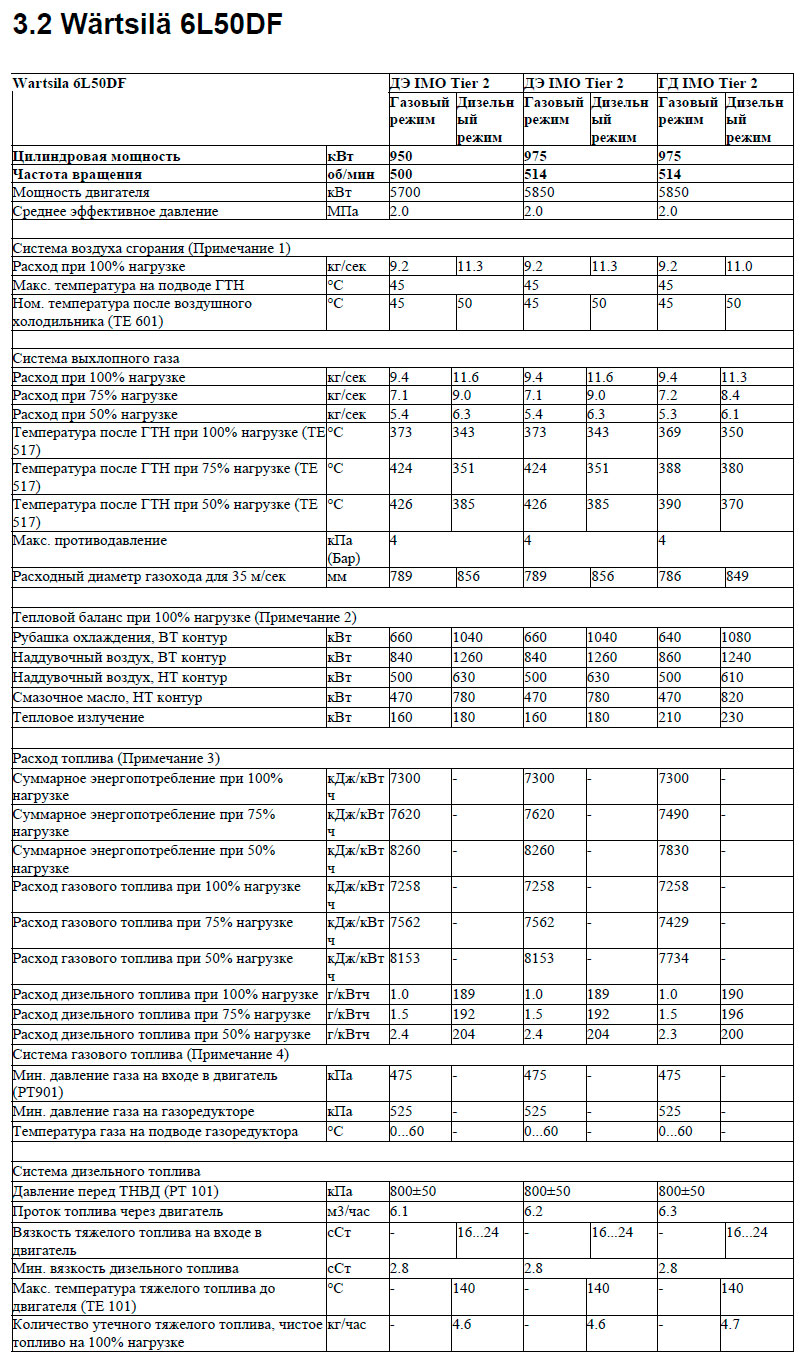

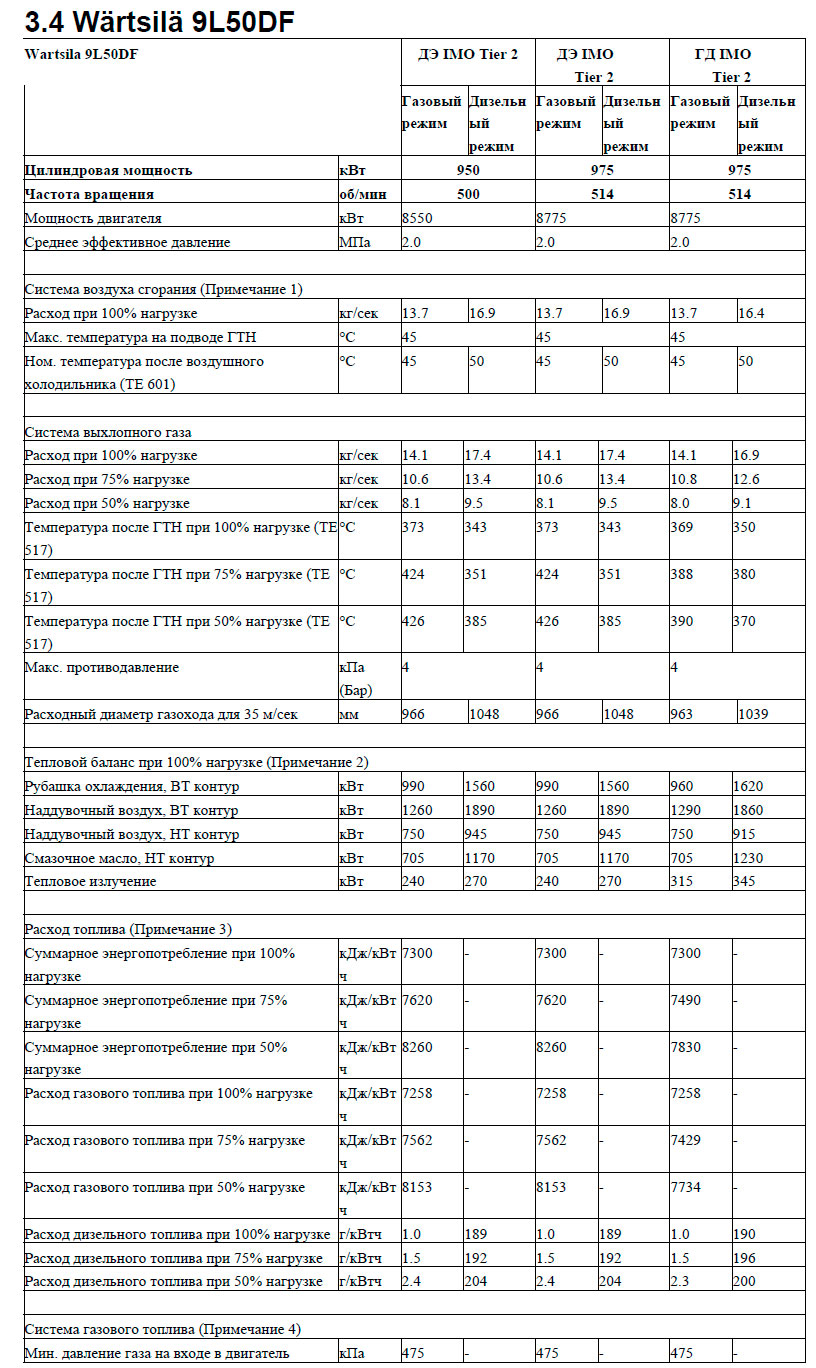

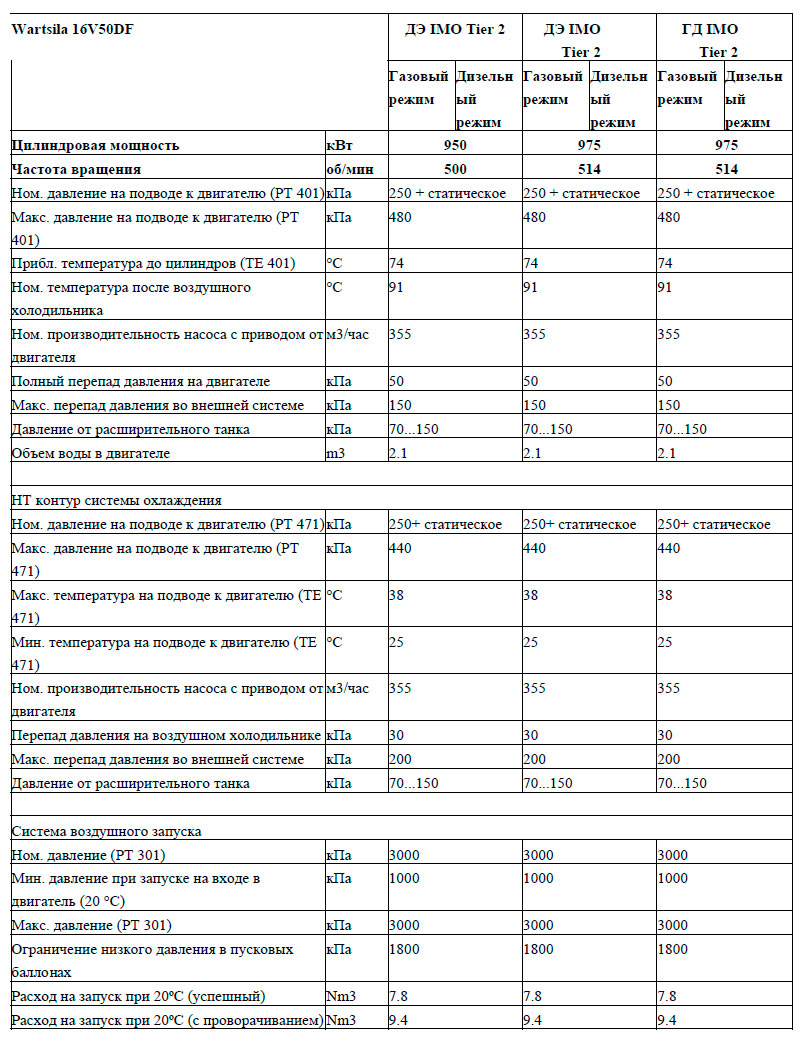

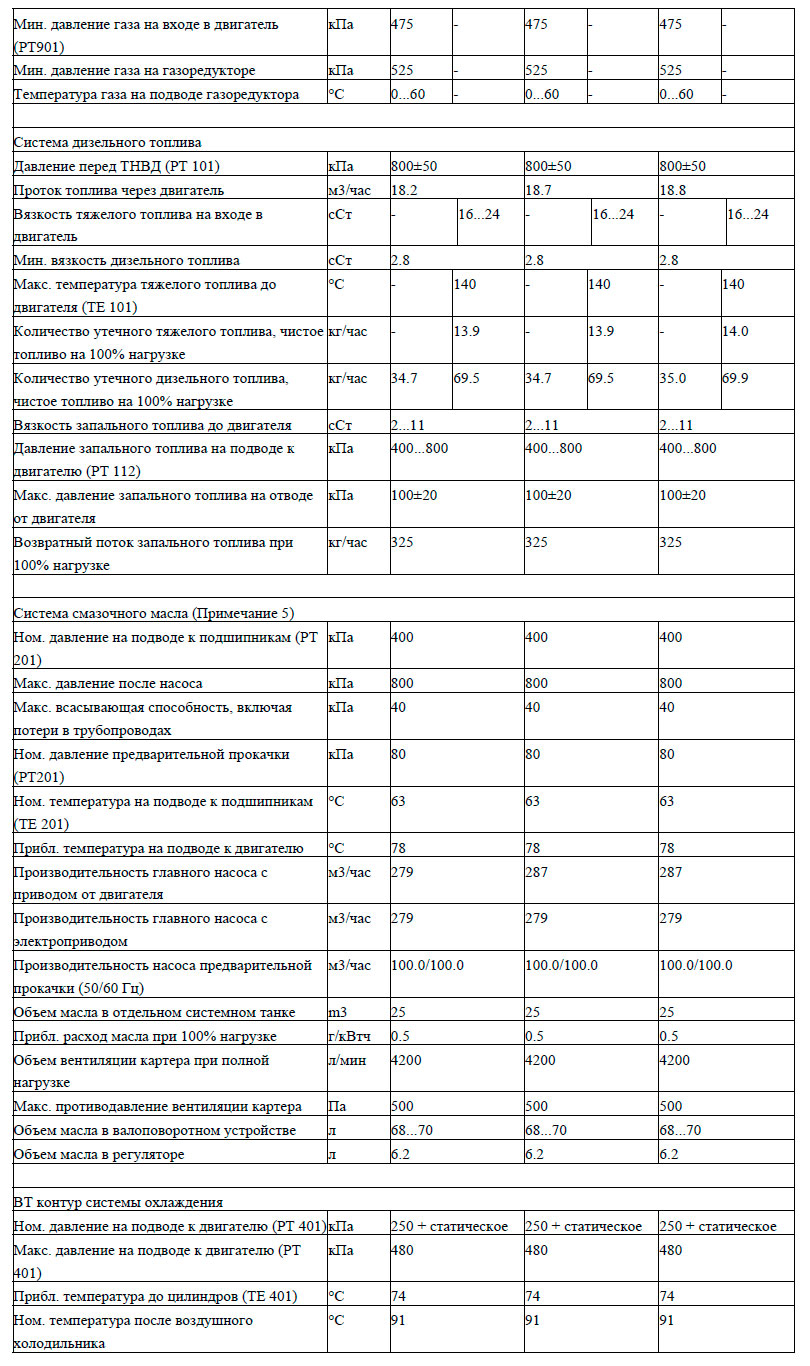

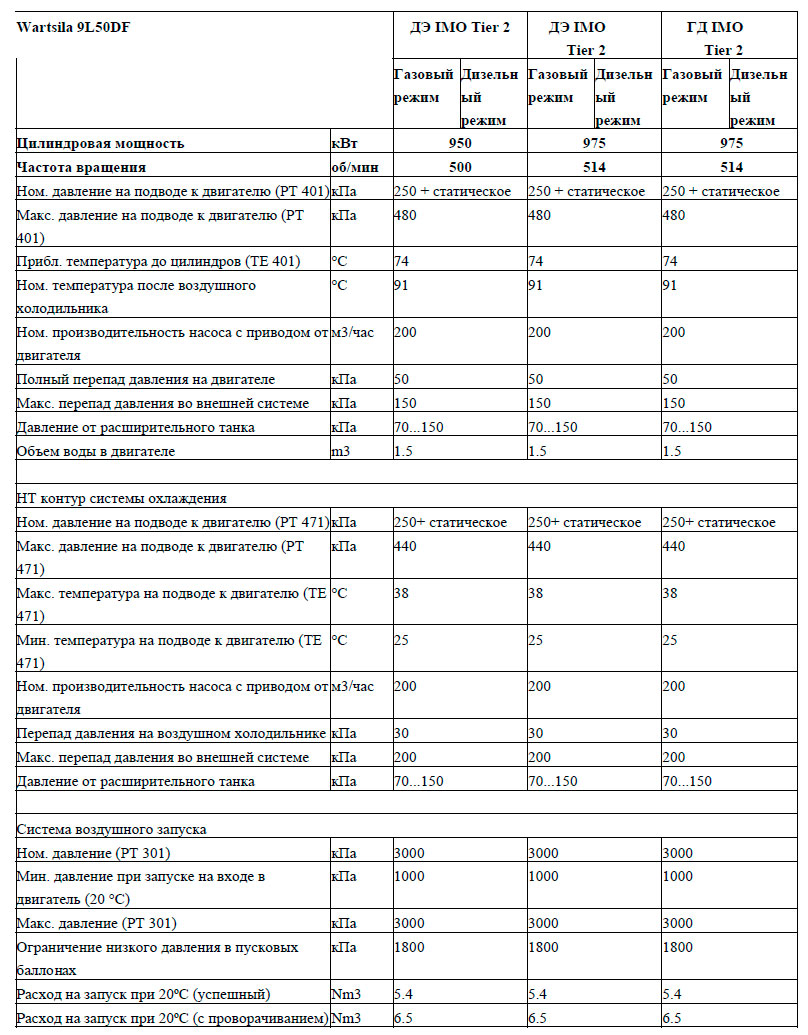

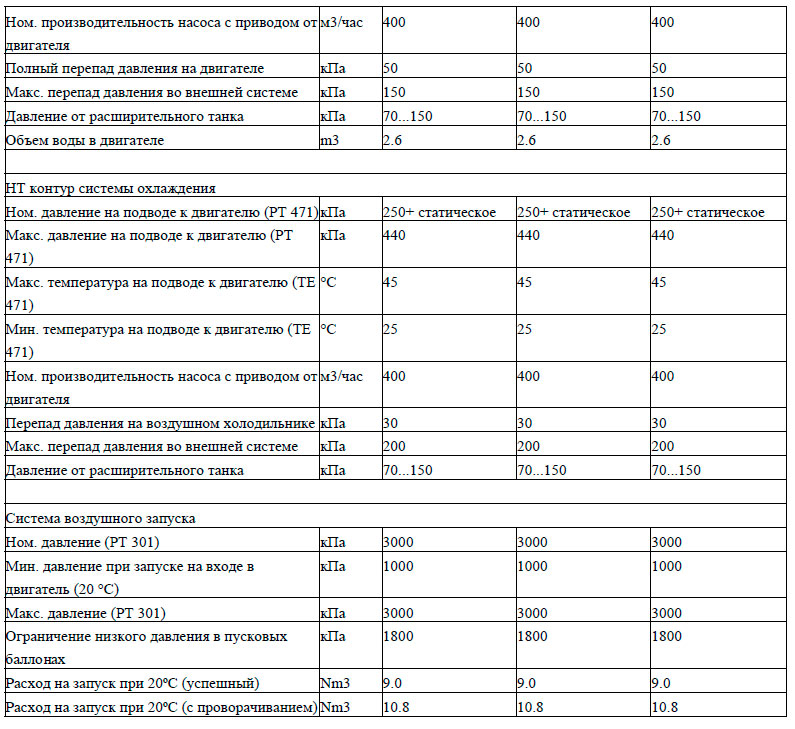

В настоящей главе приведены технические данные двигателя (тепловой баланс, расход и давление рабочих сред и т.д.), необходимые для расчета вспомогательных систем. Прочие критерии проектирования сопряженного оборудования и компоновка систем приведены в соответствующей главе. Данные приведены по отдельности для двигателей привода гребных винтов «МЕ» и двигателей привода генераторов «ДЭ».
Насосы с приводом от двигателя

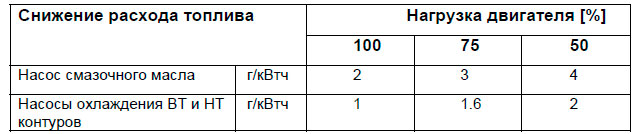

Расход топлива, приведенный в таблицах технических данных, дан с учетом насосов смазочного масла и водяного охлаждения с приводом от двигателя. Поправка расхода топлива с вычетом насосов с приводом от двигателя в г/кВтч приведена в следующих таблицах:

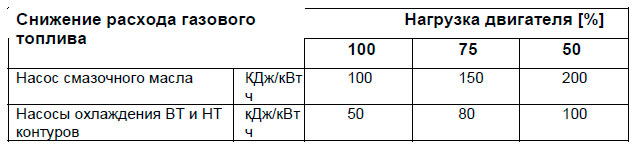

Для расчета расхода газового топлива без учета насосов с приводом от двигателя: пользоваться величинами из приведенной ниже таблицы, рассчитанных с применением метана (CH4) в качестве стандартного газового топлива с теплотворной способностью 50 МДж/кг.
ПРИМЕЧАНИЯ:
Примечание 1 При низшей теплотворной способности газа 49620 кДж/кг
Примечание 2 При 100% мощности и номинальной частоте вращения. Указанные величины действительны при окружающих условиях в соответствии с ISO 3046/1, помимо температуры воды НТ контура, которая составляет 35°C при работе на газовом топливе и 45°C при работе на резервном топливе, и с учетом насосов воды, масла и запального топлива с приводом от двигателя.
Примечание 3 В соответствии с ISO 3046/1, низшая теплотворная способность топлива 42700 кДж/кг, с учетом насосов с приводом от двигателя. Допуск 5%. Низшая теплотворная способность газа >28 МДж/м3 и метановое число выше (>80). Расход топлива (удельный расход топлива и суммарное энергопотребление) гарантированы при нагрузках от 100% до 75%; величины для прочих нагрузок приведены для справки.
Примечание 4 Давление топливного газа приведено при низшей теплотворной способности > 36 МДж/м3. Необходимое давление газового топлива зависит от его теплотворной способности и должно увеличиваться при более низкой теплотворной способности. Необходимо принимать во внимание перепад давления во внешней системе. См. подробную информацию в главе «Топливная система».
Примечание 5 Расход на восполнение масла и замену масла не принимается в расчет. Объем масла в регуляторе зависит от типа регулятора.
ГД = Двигатель привода гребного винта на переменной частоте вращения
ДЭ = Двигатель дизель-электрической установки привода генератора.
Возможна корректировка без уведомления.
ПРИМЕЧАНИЯ:
Примечание 1 При низшей теплотворной способности газа 49620 кДж/кг
Примечание 2 При 100% мощности и номинальной частоте вращения. Указанные величины действительны при окружающих условиях в соответствии с ISO 3046/1, помимо температуры воды НТ контура, которая составляет 35°C при работе на газовом топливе и 45°C при работе на резервном топливе, и с учетом насосов воды, масла и запального топлива с приводом от двигателя.
Примечание 3 В соответствии с ISO 3046/1, низшая теплотворная способность топлива 42700 кДж/кг, с учетом насосов с приводом от двигателя. Допуск 5%. Низшая теплотворная способность газа >28 МДж/м3 и метановое число выше (>80). Расход топлива (удельный расход топлива и суммарное энергопотребление) гарантированы при нагрузках от 100% до 75%; величины для прочих нагрузок приведены для справки.
Примечание 4 Давление топливного газа приведено при низшей теплотворной способности > 36 МДж/м3. Необходимое давление газового топлива зависит от его теплотворной способности и должно увеличиваться при более низкой теплотворной способности. Необходимо принимать во внимание перепад давления во внешней системе. См. подробную информацию в главе «Топливная система».
Примечание 5 Расход на восполнение масла и замену масла не принимается в расчет. Объем масла в регуляторе зависит от типа регулятора.
ГД = Двигатель привода гребного винта на переменной частоте вращения
ДЭ = Двигатель дизель-электрической установки привода генератора.
Возможна корректировка без уведомления.
ПРИМЕЧАНИЯ:
Примечание 1 При низшей теплотворной способности газа 49620 кДж/кг
Примечание 2 При 100% мощности и номинальной частоте вращения. Указанные величины действительны при окружающих условиях в соответствии с ISO 3046/1, помимо температуры воды НТ контура, которая составляет 35°C при работе на газовом топливе и 45°C при работе на резервном топливе, и с учетом насосов воды, масла и запального топлива с приводом от двигателя.
Примечание 3 В соответствии с ISO 3046/1, низшая теплотворная способность топлива 42700 кДж/кг, с учетом насосов с приводом от двигателя. Допуск 5%. Низшая теплотворная способность газа >28 МДж/м3 и метановое число выше (>80). Расход топлива (удельный расход топлива и суммарное энергопотребление) гарантированы при нагрузках от 100% до 75%; величины для прочих нагрузок приведены для справки.
римечание 4 Давление топливного газа приведено при низшей теплотворной способности > 36 МДж/м3. Необходимое давление газового топлива зависит от его теплотворной способности и должно увеличиваться при более низкой теплотворной способности. Необходимо принимать во внимание перепад давления во внешней системе. См. подробную информацию в главе «Топливная система».
Примечание 5 Расход на восполнение масла и замену масла не принимается в расчет. Объем масла в регуляторе зависит от типа регулятора.
ГД = Двигатель привода гребного винта на переменной частоте вращения
ДЭ = Двигатель дизель-электрической установки привода генератора.
Возможна корректировка без уведомления.
ПРИМЕЧАНИЯ:
Примечание 1 При низшей теплотворной способности газа 49620 кДж/кг
Примечание 2 При 100% мощности и номинальной частоте вращения. Указанные величины действительны при окружающих условиях в соответствии с ISO 3046/1, помимо температуры воды НТ контура, которая составляет 35°C при работе на газовом топливе и 45°C при работе на резервном топливе, и с учетом насосов воды, масла и запального топлива с приводом от двигателя.
Примечание 3 В соответствии с ISO 3046/1, низшая теплотворная способность топлива 42700 кДж/кг, с учетом насосов с приводом от двигателя. Допуск 5%. Низшая теплотворная способность газа >28 МДж/м3 и метановое число выше (>80). Расход топлива (удельный расход топлива и суммарное энергопотребление) гарантированы при нагрузках от 100% до 75%; величины для прочих нагрузок приведены для справки.
Примечание 4 Давление топливного газа приведено при низшей теплотворной способности > 36 МДж/м3. Необходимое давление газового топлива зависит от его теплотворной способности и должно увеличиваться при более низкой теплотворной способности. Необходимо принимать во внимание перепад давления во внешней системе. См. подробную информацию в главе «Топливная система».
Примечание 5 Расход на восполнение масла и замену масла не принимается в расчет. Объем масла в регуляторе зависит от типа регулятора.
ГД = Двигатель привода гребного винта на переменной частоте вращения
ДЭ = Двигатель дизель-электрической установки привода генератора.
Возможна корректировка без уведомления.
ПРИМЕЧАНИЯ:
Примечание 1 При низшей теплотворной способности газа 49620 кДж/кг
Примечание 2 При 100% мощности и номинальной частоте вращения. Указанные величины действительны при окружающих условиях в соответствии с ISO 3046/1, помимо температуры воды НТ контура, которая составляет 35°C при работе на газовом топливе и 45°C при работе на резервном топливе, и с учетом насосов воды, масла и запального топлива с приводом от двигателя.
Примечание 3 В соответствии с ISO 3046/1, низшая теплотворная способность топлива 42700 кДж/кг, с учетом насосов с приводом от двигателя. Допуск 5%. Низшая теплотворная способность газа >28 МДж/м3 и метановое число выше (>80). Расход топлива (удельный расход топлива и суммарное энергопотребление) гарантированы при нагрузках от 100% до 75%; величины для прочих нагрузок приведены для справки.
Примечание 4 Давление топливного газа приведено при низшей теплотворной способности > 36 МДж/м3. Необходимое давление газового топлива зависит от его теплотворной способности и должно увеличиваться при более низкой теплотворной способности. Необходимо принимать во внимание перепад давления во внешней системе. См. подробную информацию в главе «Топливная система».
Примечание 5 Расход на восполнение масла и замену масла не принимается в расчет. Объем масла в регуляторе зависит от типа регулятора.
ГД = Двигатель привода гребного винта на переменной частоте вращения
ДЭ = Двигатель дизель-электрической установки привода генератора.
Возможна корректировка без уведомления.
ПРИМЕЧАНИЯ:
Примечание 1 При низшей теплотворной способности газа 49620 кДж/кг
Примечание 2 При 100% мощности и номинальной частоте вращения. Указанные величины действительны при окружающих условиях в соответствии с ISO 3046/1, помимо температуры воды НТ контура, которая составляет 35°C при работе на газовом топливе и 45°C при работе на резервном топливе, и с учетом насосов воды, масла и запального топлива с приводом от двигателя.
Примечание 3 В соответствии с ISO 3046/1, низшая теплотворная способность топлива 42700 кДж/кг, с учетом насосов с приводом от двигателя. Допуск 5%. Низшая теплотворная способность газа >28 МДж/м3 и метановое число выше (>80). Расход топлива (удельный расход топлива и суммарное энергопотребление) гарантированы при нагрузках от 100% до 75%; величины для прочих нагрузок приведены для справки.
Примечание 4 Давление топливного газа приведено при низшей теплотворной способности > 36 МДж/м3. Необходимое давление газового топлива зависит от его теплотворной способности и должно увеличиваться при более низкой теплотворной способности. Необходимо принимать во внимание перепад давления во внешней системе. См. подробную информацию в главе «Топливная система».
Примечание 5 Расход на восполнение масла и замену масла не принимается в расчет. Объем масла в регуляторе зависит от типа регулятора.
ГД = Двигатель привода гребного винта на переменной частоте вращения
ДЭ = Двигатель дизель-электрической установки привода генератора.
Возможна корректировка без уведомления.
