Основой большинства двигателей внутреннего сгорания (ДВС) служат рабочий цилиндр и кривошипно-шатунный механизм, которые преобразуют тепловую энергию сгорания углеводородного топлива в механическую работу. Кривошипно-шатунный механизм преобразует полезную работу поступательного перемещения поршня в крутящий момент на коленчатом валу, передаваемый потребителю энергии - гребному винту, электрическому генератору или любому другому потребителю механической работы.

Классификация двигателей производится по следующим признакам.

По расположению рабочих цилиндров:

  • вертикальные;
  • горизонтальные;
  • однорядные (рис. 16.а);
  • двухрядные (рис. 16.ж);
  • многорядные (число рядов цилиндров более двух);
  • V- образные (рис. 16.з);
  • W-образные (рис. 16.к);
  • звездообразные (рис. 16.л)
  • Δ-видные (рис. 16.и) и др.

по средней скорости поршня – Сm:

  • тихоходные – Сm = 4 ÷ 6 м/с;
  • средней быстроходности – Сm = 6 ÷ 9 м/с;
  • быстроходные – Сm = 9 ÷ 13 м/с;
  • повышенной быстроходности – Сm > 13 м/с;

по эффективной мощности – Ne:

  • маломощные – Ne < 73,5 кВт, (< 100 л.с.);
  • средней мощности – Ne = 73,5 ÷ 1470 кВт, (100 ÷ 2000 л.с.);
  • мощные – Ne = 1470 ÷ 14700 кВт кВт, (2000 ÷ 20000 л.с.);
  • сверхмощные – Ne = 14700 ÷ 29400 кВт, (20000 ÷ 40000 л.с.); (в отдельных случаях до 36700 кВт (50000 л.с.);

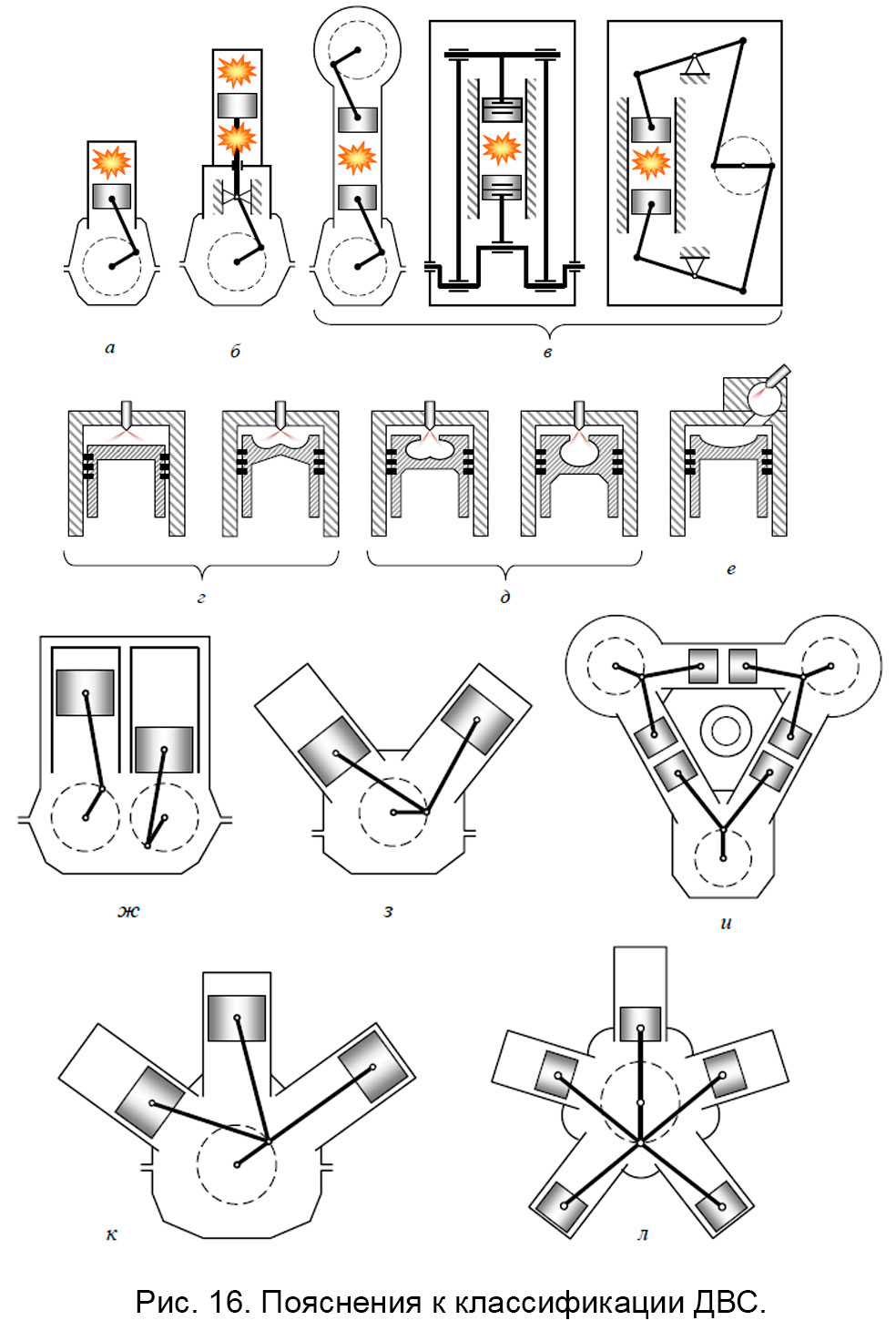

Рис. 16. Пояснения к классификации ДВС.

по отношению хода поршня к диаметру цилиндра – S /D:

  • короткоходовые – S /D = 0,9 ÷ 1,2;
  • среднеходовые – S /D = 1,2 ÷ 1,5;
  • длинноходовые – S /D = 1,5 ÷ 1,8;

Дизели с S /D < 0,9 и S /D > 1,8 применяются крайне редко.

По способу наполнения цилиндра воздухом ДВС подразделяются на двигатели с наддувом и без наддува. В первом случае в цилиндры при наполнении поступает воздух, предварительно сжатый до давления выше атмосферного в специальном компрессоре, во втором - наполнение цилиндра осуществляется воздухом при атмосферном давлении. Практически все современные судовые ДВС являются двигателями с газотурбинным наддувом.

По способу осуществления рабочего цикла: четырехтактные – рабочий цикл осуществляется за два оборота коленчатого вала или за четыре хода (такта) поршня, двухтактные – рабочий цикл осуществляется за один оборот коленчатого вала или за два хода (такта) поршня.

По способу действия: простого действия – рабочий цикл осуществляется только в одной полости цилиндра (над поршнем), двойного действия – рабочий цикл совершается в обоих полостях цилиндра, с расходящимися поршнями – рабочий цикл осуществляется в полости цилиндра, образованной двумя противоположно движущимися поршнями.

По роду применяемого топлива

  • работающие на легком жидком топливе (бензин, лигроин, керосин, бензол);
  • работающие на тяжелом жидком топливе (дизельное, моторное топлива, соляровое масло, газойль, мазут);
  • работающие на газообразном топливе (газы: естественный, генераторный, сжиженный и др.);
  • многотопливные – приспособленные для работы на широком ассортименте топлив;

По способу смесеобразования ДВС : подразделяются на две группы. К первой группе относятся двигатели с внешним смесеобразованием,, в которых топливо-воздушная смесь приготовляется вне цилиндра (карбюраторные и газовые двигатели с воспламенением от электрической искры). Эти двигатели на морских и речных судах не применяются из-за малой мощности, низкой экономичности и пожароопасности.

Ко второй группе относятся двигатели с внутренним смесеобразованием и самовоспламенением топлива от сжатия (дизели). Дизели являются основным типом ДВС, используемых в качестве главных и вспомогательных двигателей на судах.

По способу воспламенения рабочей смеси: с принудительным воспламенением, например, от электрической искры (карбюраторные двигатели), с самовоспламенением (дизели) и со смешанным воспламенением (калоризаторные двигатели).

По роду рабочего цикла: работающие по циклу быстрого сгорания (карбюраторные двигатели), по циклу постепенного сгорания (компрессорные дизели), по циклу смешанного сгорания (бескомпрессорные дизели).

по частоте вращения коленчатого вала – n:

  • малооборотные двигатели (МОД) – n = 100 ÷ 350 об/мин;
  • среднеоборотные двигатели (СОД) – n = 350 ÷ 750 об/мин;
  • высокооборотные двигатели (ВОД) – n = 750 ÷ 2500 об/мин;

По конструктивному исполнению кривошипно-шатунных механизмов (КШМ) :

ДВС могут иметь несколько конструктивных схем. Основные варианты исполнения судовых двигателей представлены на рис. 1.1.

Двигатели, схемы которых показаны на рис. 1.1а, в и г, называют тронковыми. На рис. 1.1. 6 представлена схема крейцкопфного ДВС. В тронковых ДВС шатун 2 верхней частью с помощью поршневого пальца крепится к поршню (этот узел называют головным подшипником шатуна). Нижняя часть поршня 1, называемая тронком, служит направляющей при возвратно-поступательном движении поршня в цилиндре.

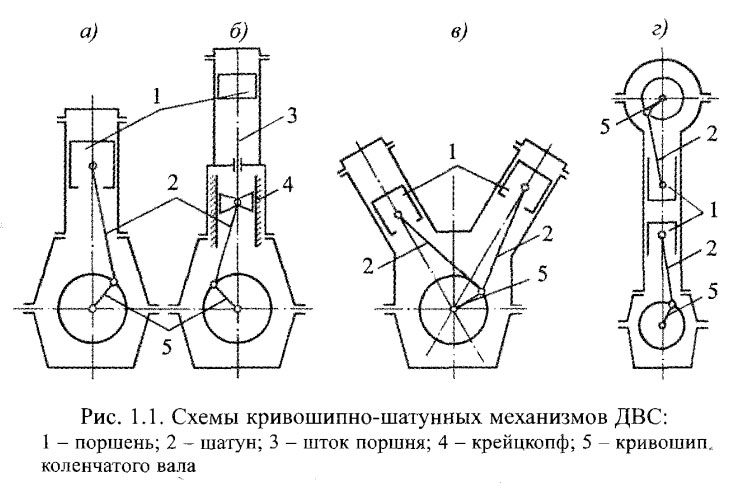

Схемы кривошипно-шатунных механизмов ДВС

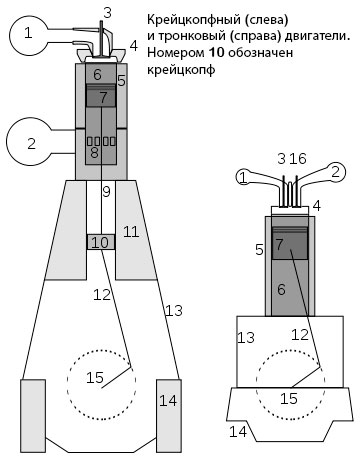

В крейцкопфных ДВС верхняя часть шатуна крепится к крейцкопфу 4, который выполняет роль направляющей для поршневой группы - штока поршня 3 и поршня 1.

Тронковый двигатель, схема которого приведена на рис. 1.1 г, называют ДВС с противоположно движущимися поршнями (ПДП). Здесь, в отличие от обычной компоновки, камера сгорания образуется при сближении поршней на минимальное расстояние в середине цилиндра. Верхний и нижний коленчатые валы соединены вертикальной передачей для синхронизации движения поршней и передачи мощности с обоих валов потребителю энергии.

Двигатели, схемы которых показаны на рис. 1.1а, б и г, называют однорядными, на рис. 1.1 в представлен двухрядный ДВС. Могут быть и другие компоновочные схемы - многорядные или звездообразные, это в основном легкие высокооборотные дизели, используемые на судах с подводными крыльями и военных кораблях.

По направлению вращения коленчатого вала: реверсивные двигатели, у которых можно изменять направление вращения коленчатого вала, и нереверсивные, правого и левого вращения.

По конфигурации камер сгорания:

  • с неразделенными однополостными КС (рис. 16.г);
  • с полуразделенными КС (дизели с КС в поршне – рис. 16.д);
  • с разделенными двумя и более полостными КС (предкамерные, вихре-камерные, воздушно-камерные двигатели – рис. 16.е);

По назначению: главные двигатели (главные дизель-генераторы), мощность которых используется для движения судна, и вспомогательные двигатели для привода генераторов, компрессоров и других вспомогательных механизмов.

На крупнотоннажных морских судах в качестве главных двигателей устанавливают, как правило, малооборотные крейцкопфные дизели. Эти двигатели являются реверсивными, т.е. их конструкция предусматривает возможность изменять направление вращения коленчатого вала. Это необходимо для обеспечения заднего хода судна при прямой передаче мощности на гребной винт фиксированного шага (ВФШ). Четырехтактные тронковые среднеоборотные дизели, наоборот, как правило, выполняют нереверсивными, так как они используются в качестве главных на судах с винтом регулируемого шага (ВРШ), судах с электродвижением или в качестве вспомогательных двигателей, во всех перечисленных случаях изменять направление вращения коленчатого вала не требуется.

Маркировка дает представление об основных размерах и конструктивных особенностях двигателей. Стандартная маркировка отечественных бескомпрессорных двигателей включает в себя цифровые и буквенные обозначения.

Буквы обозначают: Ч – четырехтактный, Д – двухтактный, ДД – двухтактный двойного действия, К – крейцкопфный, Р – реверсивный, Н – с наддувом, С – судовой с реверсивной муфтой, П – судовой с редукторной передачей.

Цифра перед буквенным обозначением показывает число цилиндров, две по последующие цифры: числитель – диаметр цилиндра, см, знаменатель – ход поршня, см.

Согласно принятой маркировке судовой семицилиндровый двухтактный крейцкопфный реверсивный двигатель с наддувом, с диаметром цилиндра 500мм и ходом поршня 1100мм имеет марку 7 ДКРН 50/110 .

Двигатели иностранных фирм имеют свою маркировку. У двигателей фирмы «Бурмейстер и Вайн» буквы обозначают: V – двухтактный простого действия, F – реверсивный, T – крейцкопфный, B – с газотурбинным наддувом. Двигатель 7ДКРН 50/110 этой системы маркировки будет иметь следующую маркировку: 750 VTBF 110.

В маркировке двигателей фирмы «Зульцер» буквы обозначают: D – реверсивный, S – крейцкопфный, T – тронковый, A – с газотурбинным наддувом.

У двигателей фирмы MAH буквы обозначают: К – крейцкопфный, G – тронковый, Z – двухтактный, C – с наддувом.

Двигатели зарубежного производства маркируются каждой фирмой-изготовителем по своим правилам, единой международной системы маркировки нет. Более того, фирмы меняют со временем даже собственную маркировку. На крупнотоннажных морских судах, принадлежащих российским судоходным компаниям, в большинстве случаев устанавливают двигатели зарубежного производства.

Ведущим по количеству производимых судовых малооборотных дизелей в мире является концерн «МАН-Бурмейстер и Вайн» (Германия и Дания соответственно), включая его лицензиатов во многих странах. Основные серии выпускаемых дизелей: LMC, SMC, КМС и новые серии LME, SME, КМЕ - дизели с электронным управлением подачей топлива и газораспределением. Пример маркировки: 12К98МЕ-С; по российскому стандарту маркировки - 12ДКРН 98/266.

Второе место по производству малооборотных дизелей принадлежит объединенному концерну «Вяртсиля-Зульцер» (Финляндия - Швейцария), который выпускает малооборотные судовые дизели серии RTA и новую модификацию с электронным управлением RT-flex. Пример маркировки: 6RT-flex58T, по российскому стандарту этот двигатель обозначается 6ДКРН 58/242.

Собственные малооборотные судовые дизели в небольших количествах выпускают также Япония («Мицсубиси»), Италия («Фиат»), Англия («Доксфорд») и др.

Производство судовых средне- и высокооборотных четырехтактных дизелей отличается широким разнообразием. Практически все промышленно развитые государства имеют многочисленных производителей таких дизелей.
