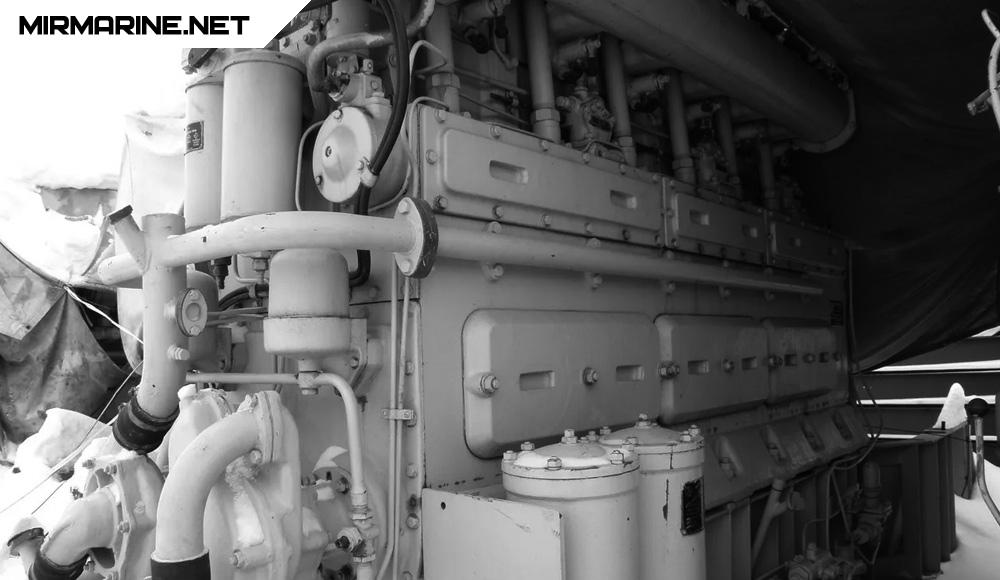

Рабочие циклы четырёхтактных двигателей

Рабочий цикл четырехтактного двигателя состоит из последовательно происходящих в цилиндре процессов: всасывания, сжатия, сгорания, расширения и выпуска. Часть рабочего цикла, протекающая за один ход поршня, называется тактом.

В зависимости от способа смесеобразования и сгорания топлива рабочие циклы подразделяются на циклы быстрого сгорания, или сгорания при V = const (бензиновые двигатели), циклы постепенного сгорания, или сгорания при p = const (компрессорные дизели) и циклы смешанного сгорания, или сгорания при V = const и p = const (бескомпрессорные дизели).

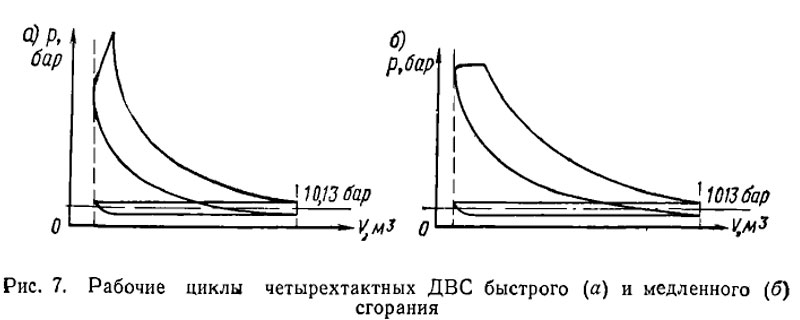

Так как на судах морского флота бензиновые двигатели практически не применяются (используются только в переносных мотопомпах), а постройка компрессорных дизелей прекращена в 30-х годах, индикаторные диаграммы этих циклов приведены на рисунке №7 без пояснений в тексте.

Рабочие циклы четырёхтактных ДВС быстрого и медленного сгорания

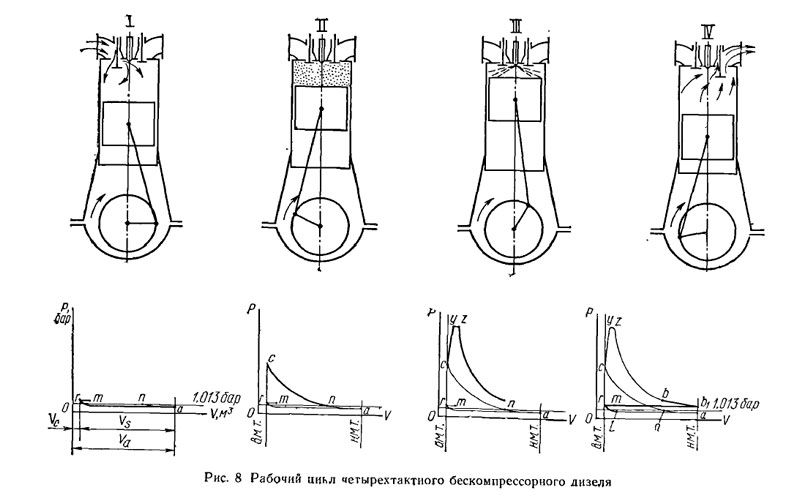

Схема работы четырехтактного дизеля и индикаторные диаграммы процессов цикла смешанного сгорания представлены на рисунке №8.

Рабочий цикл четырехтактного бескомпрессорного двигателя

1 – процесс впуска начинается в точке т, т.е. когда поршень еще не дошел до в.м.т. В этот момент начинается открываться впускной клапан и воздух устремляется в цилиндр. По мере движения поршня к н.м.т. цилиндр наполняется воздухом. Однако к приходу поршня в н.м.т. впускной клапан еще открыт. Это объясняется тем, что при последующем движения поршня к в.м.т. давление в цилиндре какой-то период времени еще ниже атмосферного, благодаря чему впуск воздуха в цилиндр продолжается. Способствует этому и инерция потока воздуха, движущегося в цилиндр даже по достижении внутри него давления, близкого к атмосферному. Давление в процессе впуска Рa = 0,85 ÷ 0,9 бар, температура ta = 30 ÷50 °C. В точке n закрывается впускной клапан, и процесс впуска заканчивается.

2 – процесс сжатия начинается с момента закрытия впускного клапана и совершается по мере движения поршня к в.м.т. При этом повышаются давление и температура находящегося в цилиндре воздуха. В конце процесса в точке с давление достигает Рс = 35 ÷50 бар и температура tc = 500 ÷ 600 °C. Повышение температуры воздуха до такой величины обеспечивает самовоспламенение топлива, впрыскиваемого в этот момент в цилиндр.

3 – процессы сгорания и расширения. Сгорание топлива начинается при подходе поршня в в.м.т (точка с). Первая часть топлива сгорает быстро, практически при постоянном объеме (с - y), в результате чего резко возрастает давление в цилиндре. Остальное топливо сгорает при почти неизменном давлении в цилиндре (y - z). В точке z сгорание топлива заканчивается. В этот момент давление в цилиндре достигает Рz = 50 ÷ 65 бар и температура tz = 1400 ÷ 1600 °C. Образовавшиеся при сгорании топлива газы, обладающие значительной внутренней энергией, расширяются. В результате этого поршень перемешается к н.м.т., совершая рабочий ход.

4 - процесс выпуска начинается в момент начала открытия выпускного клапана (точка Ь). К этому времени давление в цилиндре понижается до Рn 2,5 ÷ 4,0 бар и температура до tB 600 ÷ 8000 °C. Начало выпуска до прихода поршня в Н. М. т. объясняется необходимостью обеспечить более полную очистку цилиндра от отработавших газов. Выпуск газов продолжается в течение всего хода поршня к в. М. т. И заканчивается после в. м. т. (точка 1).

Как видно из рисунка №8, от точки т до точки 1 открыты как выпускной, так и впускной клапаны. Это обеспечивает лучшую очистку камеры сгорания от отработавших газов за счет использования инерции потока и носит название перекрытия клапанов.
