Поступающее в цилиндр дизеля топливо должно сгорать полностью и в определенный период времени. Для этого топливо должно быть распылено на мельчайшие частицы (по возможности одинакового размера) и смешано с воздухом так, чтобы каждая частица распыленного топлива была обеспечена необходимым для сгорания количеством воздуха.
Теоретически для сгорания 1 кг нефтяного топлива требуется около 15 кг воздуха. В действительности количество воздуха, потребное для сгорания 1 кг топлива, может отличаться, и притом значительно, от теоретически необходимого. Это зависит от качества смесеобразования.
Оценивается качество смесеобразования коэффициентом избытка воздуха α, который представляет собой отношение действительно расходуемого количества воздуха mд для полного сгорания 1 кг топлива к теоретически необходимому
mт : α = mд / mт
При внешнем смесеобразовании (карбюраторные двигатели) α = 0,95÷1,1
При внутреннем смесеобразовании (дизели, калоризаторные двигатели) α = 1,4÷2,2
У компрессорных дизелей смесеобразование осуществляется при помощи форсунок, в которые подаются топливо под давлением 50 — 60 бар и для его распыливания — сжатый воздух от компрессора под давлением 60—70 бар.
У бескомпрессорных дизелей смесеобразование обеспечивается также при помощи форсунок, но за счет высокого давления топлива, создаваемого топливными насосами, и использования завихрений воздуха при его сжатии в цилиндре.
Способы смесеобразования, применяемые в бескомпрессорных дизелях
В зависимости от конструкции и формы камеры сгорания различают двигатели с неразделенными и с разделенными камерами сгорания.
У дизелей с неразделенными камерами сгорания применяется прямоструйное смесеобразование — характеризуется высоким давлением топлива (от 250—700 до 2000 бар), поступающего в форсунку, и наличием в распылителе форсунки от 4 до 12 распыливающих отверстий диаметром от 0,2 до 0,9 мм, в зависимости от мощности цилиндра двигателя.

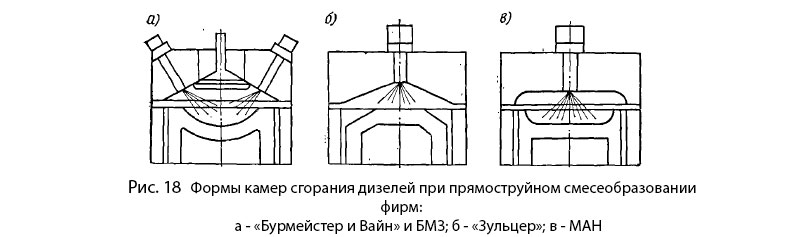

Форма камеры сгорания (рис. 18) приближается к форме факела впрыскиваемого топлива. Этим достигается равномерное распределение частиц топлива по всему объему камеры сгорания.
Площадь поверхностей, ограничивающих камеру сгорания, по отношению к ее объему невелика, что позволяет уменьшать потери тепла в окружающую среду и достигать высокой экономичности.
При прямоструйном смесеобразовании коэффициент избытка воздуха колеблется в пределах α = 1,8÷2,2. Столь высокий коэффициент избытка воздуха отчасти объясняется использованием воздуха для некоторого охлаждения стенок камеры сгорания.
Пленочное смесеобразование
У некоторых быстроходных дизелей применяется пленочное смесеобразование (рис. 19, а). В объем камеры сгорания входит небольшое пространство между поршнем и крышкой цилиндра, а также объем сферической выемки в поршне. Топливо через форсунку с одним отверстием впрыскивается под давлением 150—170 бар в сферическую выемку, покрывая тонкой пленкой поверхность поршня. При соприкосновении с нагретой поверхностью выемки топливо испаряется, интенсивно перемешиваясь с воздухом.
Экономичность при таком способе смесеобразования несколько ниже, чем при прямоструйном; коэффициент избытка воздуха α = 1,6÷1,8.
Предкамерное смесеобразование
У дизелей с предкамерным смесеобразованием (двигатели с разделенными камерами сгорания) камера сгорания состоит из двух камер (рис. 19, б): основной, расположенной между поршнем и крышкой цилиндра, и предкамеры, объем которой составляет около 30% всего объема.
Топливо под давлением 120—150 бар впрыскивается через одно дырчатую форсунку в предкамеру. Здесь оно воспламеняется, и часть его сгорает, повышая давление в предкамере. Отсюда через соединительное отверстие несгоревшее топливо выбрасывается в основную камеру, где смешивается с оставшимся воздухом и окончательно сгорает.
Ввиду большой площади поверхности камеры сгорания экономичность при этом способе ниже, чем при способах смесеобразования, рассмотренных ранее, пусковые качества двигателя хуже.
Коэффициент избытка воздуха а = 1,5÷1,7.
Вихревое смесеобразование
При вихрекамерном смесеобразовании (рис. 19, в) смешивание топлива с воздухом достигается за счет интенсивного завихрения воздуха в вихревой камере. Этому способствуют расположенные на донышке поршня кругообразные выточки.
Топливо под давлением 120—150 бар подается через форсунку с одним отверстием в вихревую камеру, где воспламеняется и частично сгорает. Сгорание остального топлива завершается в основной камере, куда оно выбрасывается через горловину вихревой камеры. Экономичность и пусковые качества — примерно такие же, как в случае предкамерного смесеобразования. Коэффициент избытка воздуха а = 1,4÷1,6.
