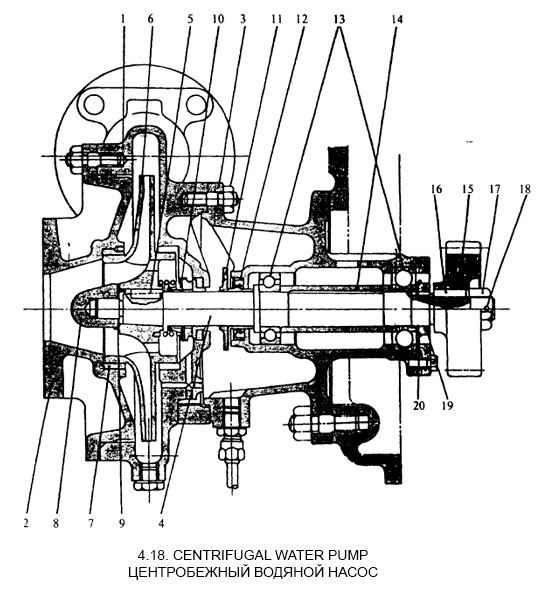

4.18. CENTRIFUGAL WATER PUMP 4.18. ЦЕНТРОБЕЖНЫЙ ВОДЯНОЙ НАСОС
1.Casing 1.Корпус
2.Casing cover 2.Крышка корпуса
3.Casing supporter 3.Кронштейн корпуса
4.Impeller shaft 4.Вал крылатки
5.Feather key 5.Призматическая шпонка
6.Impeller 6.Крылатка
7.Impeller ring 7.Кольцо крылатки
8.Cap nut for impeller 8.Колпачковая гайка
9.Bend washer 9.Отгибная шайба
10.Mechanical seal 10.Механическое уплотнение
11.Seal desk 11.Отбивная шайба
12.Oil seal 12.Масляное уплотнение
13.Ball bearing 13.Шарикоподшипник
14.Distance piece 14.Проставка
15.Driving gear 15.Приводная шестерня
16.Feather key 16.Призматическая шпонка
17.Nut 17.Гайка
18.Split pin 18.Шплинт
19.Ball bearing cap 19.Крышка шарикоподшипника
20.Bend washer 20.Отгибная шайба
