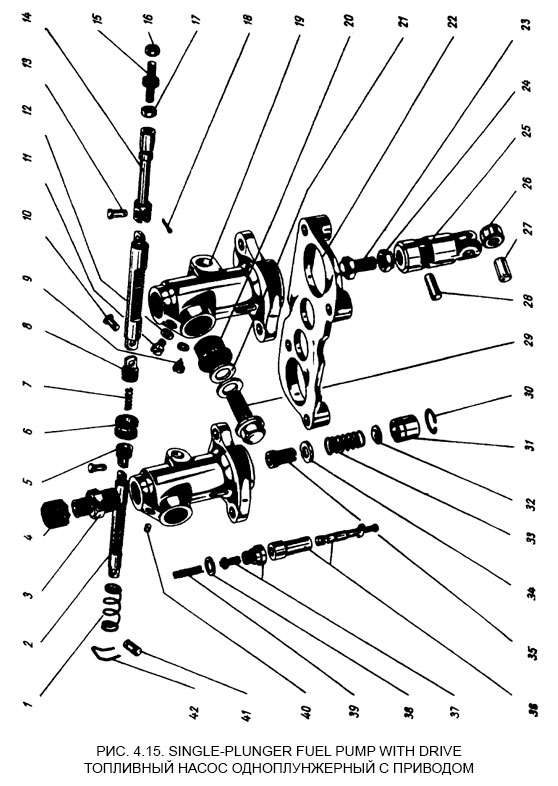

4.15. SINGLE-PLUNGER FUEL PUMP WITH DRIVE 4.15. ТОПЛИВНЫЙ НАСОС ОДНОПЛУНЖЕРНЫЙ С ПРИВОДОМ
1.Spring 1.Пружина
2.Control rack 2.Рейка зубчатая
3.Connector 3.Штуцер прижимной
4.Сар 4.Заглушка
5.Fork 5.Вилка
6.Adjusting nut 6.Гайка регулировочная
7.Spring 7.Пружина
8.Fork 8.Вилка
9.Set screw 9.Винт предохранительный
10.Axle 10.Ось
11.Drain plug 11.Спускная пробка
12.Gasket 12.Прокладка
13.Axle 13.Ось
14.Rod assembly 14.Тяга в сборе
15.Screw 15.Стяжка
16.Nut 16.Гайка
17.Nut 17.Гайка
18.Cotter pin 18.Шплинт
19.Fuel pump housing 19.Корпус топливного насоса
20.Screw connector 20.Штуцер ввертной
21.Gasket 21.Прокладка
22.Flange 22.Фланец
23.Adjusting bolt 23.Болт регулировочный
24.Lock nut 24.Контргайка
25.Trunk 25.Тронк
26.Roller 26.Ролик
27.Roller axle 27.Ось ролика
28.Pin 28.Штифт
29.Threaded union bolt 29.Болт штуцера
30.Lock ring 30.Кольцо стопорное
31.Sleeve 31.Стакан
32.Spring retainer, lower 32.Тарелка пружины, нижняя
33.Spring 33.Пружина
34.Spring retainer, upper 34.Тарелка пружины, верхняя
35.Toothed rim sleeve 35.Венец зубчатый
36.Plunger pair 36.Плунжерная пара
37.Valve pair 37.Клапанная пара
38.Gasket 38.Прокладка
39.Spring 39.Пружина
40.Seal 40.Пломба
41.Axle 41.Ось
42.Cotter pin 42.Шплинт
