Горизонтальный парогенератор низкого давления

Горизонтальный парогенератор низкого давления с поверхностью нагрева 74 м2, паропроизводительностью 12,5 т/с при давлении рабочего пара 1,05 МПа (рис. 9.11). Принцип работы парогенератора понятен из рисунка 9.11.

Горизонтальный парогенератор низкого давления

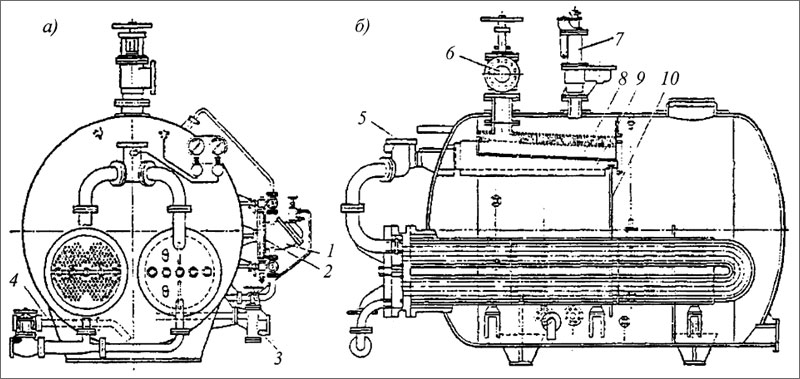

Рис. 9.11. Горизонтальный парогенератор низкого давления: 1 - регулятор питания; 2 - водоуказательный прибор; 3,6- питательный и стопорный клапаны; 4 - трубопровод продувания; 5 - трубопровод подвода греющего пара; 7 - предохранительные кла¬паны; 8,10 - парозаборная и дренажная трубы; 9 - отбойный лист.
