Мембранные насосы

Мембранные насосы отличаются простотой и надёжностью в эксплуатации. Они могут иметь либо гидравлический (рис. 2.29), либо пневматический привод. Это достигается использованием двустороннего ограничения деформирования мембраны, исключающим перегрузку мембраны при ошибках управления, а также применением многослойной мембраны при давлениях до 12 бар. Мембранные насосные агрегаты являются надежной и герметичной альтернативой для насосов вытеснения среднего и высокого давления. Поршень передает вытесняющие усилия через гидравлическую жидкость на мембрану, а последняя, в свою очередь, на перекачиваемую жидкость. Мембрана отделяет гидравлическую жидкость от перекачиваемой рабочей среды, обеспечивая надежную герметичность между перекачиваемой жидкостью и гидравлической. Предохранительный клапан предотвращает перегрузку насосного агрегата. Внутренние утечки на поршне компенсируются клапаном перепуска, вследствие чего мембрана постоянно работает в оптимальном рабочем диапазоне.

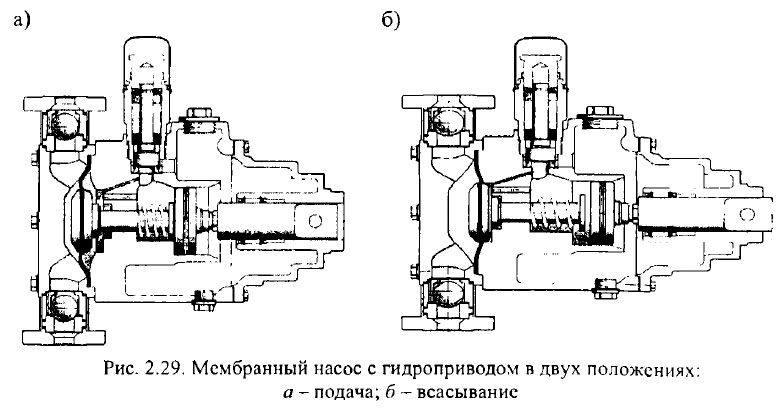

Мембранный насос с гидроприводом в двух положениях

Система управления положением мембраны, обеспечивающая высокую эксплуатационную надежность мембранных насосов. Например, насосы типа М900 фирмы LEWА (давление до 400 бар, перекачиваемая подача от 1 л/ч до 8 м3/ч, температура от -20 °С до +150 °С), представляют собой экономичное решение многих задач дозирования рабочих жидкостей.

Загрязняющие окружающую среду опасные, чувствительные или абразивные жидкости перекачиваются исключительно при помощи мембранных насосных агрегатов, исключающих утечки. Повреждение мембраны (например, в результате износа) надежно определяется и сигнализируется. Насос остается при этом герметичным и может эксплуатироваться в течение продолжительного времени.

Преимущества мембранных насосов фирмы LEWA:

  • высокая экономичность;
  • герметичность, отсутствие утечек, защита от перегрузок при помощи регулируемого клапана ограничения давления;
  • многослойная мембрана с системой контроля мембраны в качестве стандартного исполнения;
  • низкие затраты на техническое обслуживание вследствие использования долговечных мембран;
  • абсолютная надежность при работе вхолостую;
  • высокая точность дозирования;
  • разделение гидравлической жидкости и системы смазки приводного механизма;
  • перекачивание различных жидкостей (загрязнённых, с высокой вязкостью, химически агрессивных и взрывоопасных).

Механизм управления положением мембраны в гидравлической части насоса обеспечивает высокую эксплуатационную надежность. Схема действия мембранного насоса с пневматическим приводом приведена на рис. 2.30.

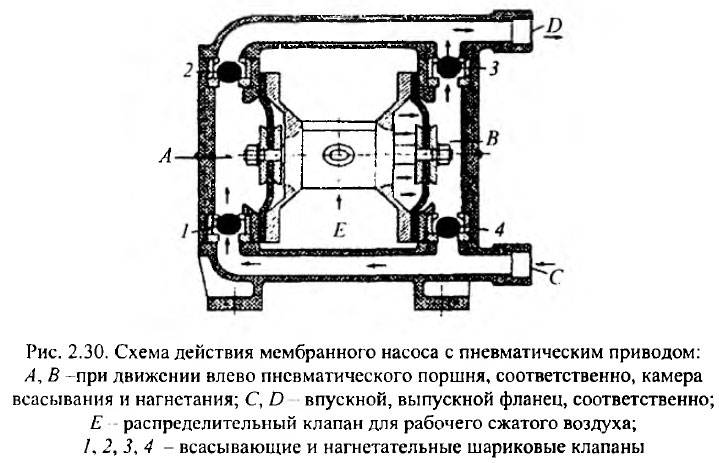

Схема действия мембранного насоса с пневматическим приводом

Литература

Судовые системы - Костылев, И.И., Петухов, В.А. [2010]
