Характеристика насоса – напор, давление, мощность

Показатели насоса обычно описываются с помощью набора кривых, которые называются характеристиками насоса. В этой части приведено описание таких кривых и методы их анализа.

Характеристики насоса используются заказчиком для выбора насоса, соответствующего требованиям для данного применения.

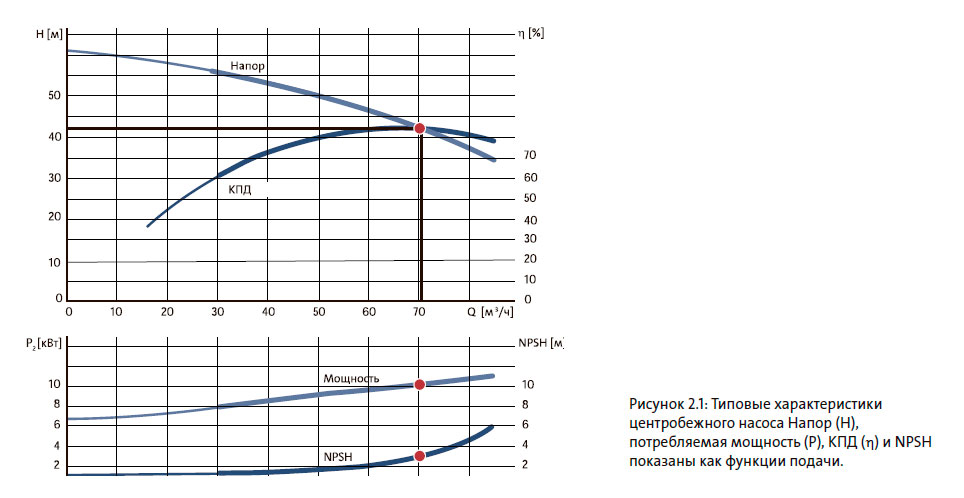

Заказная спецификация содержит информацию о напоре (H) для разной подачи (Q), см. рисунок 2.1. Требования к напору и подаче определяют габаритные размеры насоса.

Кроме напора, в заказных спецификациях также приводится потребляемая мощность насоса (P). Потребляемая мощность используется для расчета мощности источника питания насоса. Потребляемая мощность также отображается как функция подачи.

Информация о КПД насоса (η) и NPSH также содержится в заказной спецификации. NPSH — это сокращение термина «допускаемый кавитационный запас» (Net Positive Suction Head). Кривая NPSH показывает напор на входе, который необходим для предотвращения кавитации. Кривая КПД предназначена для выбора самого экономичного насоса в определенном рабочем диапазоне. Пример характеристик в заказной спецификации приведен на рисунке 2.1.

Желаемые характеристики являются важной частью технических условий на проектирование при создании нового насоса. Подобные кривые осевых и радиальных нагрузок используются для расчета подшипников насоса.

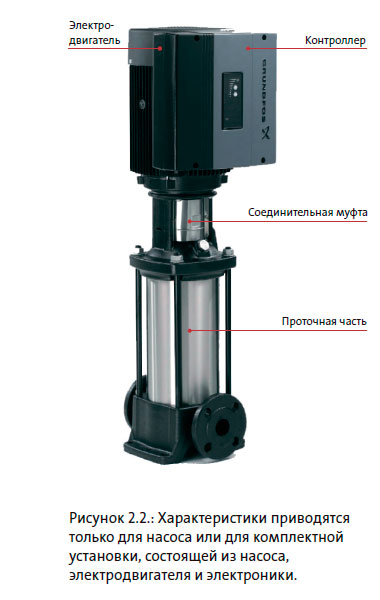

Характеристики описывают показатели всей насосной установки, см. рисунок 2.2. Если выбран насос без электродвигателя, то для привода насоса можно использовать стандартный электродвигатель соответствующей мощности, Характеристики могут быть пересчитаны с учетом выбранного двигателя.

Для насосов, которые поставляются как с электродвигателем, так и без него, приводятся характеристики только для проточной части, то есть без электродвигателя и контроллера. Для комплектных изделий характеристики приводятся для изделия в целом.

Давление

Давление (p) выражает силу, действующую на единицу площади, и делится на статическое и динамическое давление. Сумма этих двух давлений представляет собой полное давление.

Измерение статического давления производится с помощью манометра, исключительно при неподвижной жидкости или с помощью отвода давления, установленного перпендикулярно направлению потока, см. рисунок 2.3.

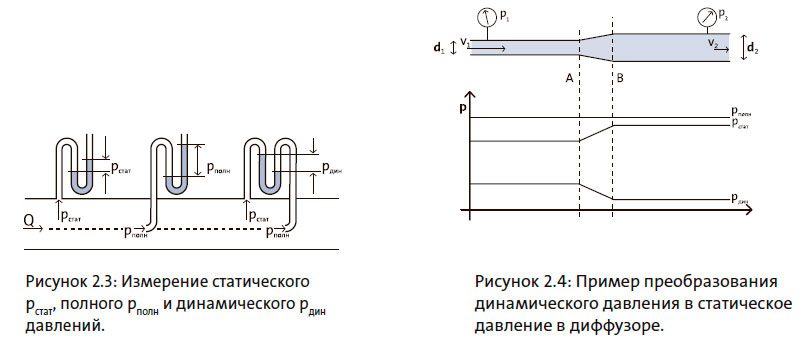

Для измерения полного давления приемное отверстие отвода давления следует расположить навстречу направлению потока, см. рисунок 2.3. Динамическое давление определяется как разность между полным и статическим давлением. Такое измерение может быть выполнено с помощью трубки Пито.

Динамическое давление зависит от скорости жидкости, Динамическое давление может быть рассчитано по следующей формуле, в которой скорость (V) получена с помощью измерения, а плотность (ρ) жидкости известна:

Динамическое давление может быть преобразовано в статическое, и наоборот. При течении в расширяющейся трубе происходит преобразование динамического давления в статическое, см. рисунок 2.4. Течение в трубе называется потоком в трубе, а участок трубы, в котором диаметр трубы увеличивается, называется диффузором.

Абсолютное и относительное давление

Давление может быть выражено двумя различными способами — как абсолютное или относительное давление. Абсолютное давление измеряется относительно абсолютного 0 и, таким образом, может иметь только положительное значение. Относительное давление измеряется относительно давления окружающей среды. Положительное относительное давление означает, что давление выше барометрического давления, а отрицательное относительное давление указывает на то, что давление ниже барометрического давления.

Определение абсолютной и относительной величины известно также по измерениям температуры, где абсолютная температура измеряется в Кельвинах (K), а относительная температура измеряется в градусах Цельсия (°C). Температура в Кельвинах всегда положительна и измеряется относительно абсолютного 0. В отличие от этого, температура в градусах Цельсия измеряется относительно точки замерзания воды (соответствует 273,15 K), и поэтому может быть отрицательной.

Барометрическое давление измеряется как абсолютное давление. Барометрическое давление зависит от погоды и высоты. Переход от относительного давления к абсолютному осуществляется добавлением существующего барометрического давления к измеренному относительному давлению.

На практике статическое давление измеряется с помощью манометров трех различных типов.

• Манометр абсолютного давления, например, барометр, измеряет давление относительно абсолютного 0.
• Стандартный манометр измеряет давление относительно атмосферного давления. Такой тип манометров используется чаще всего.
• Дифференциальный манометр измеряет разность давлений между двумя отводами давления независимо от барометрического давления.

Напор

На следующих страницах представлены различные характеристики.

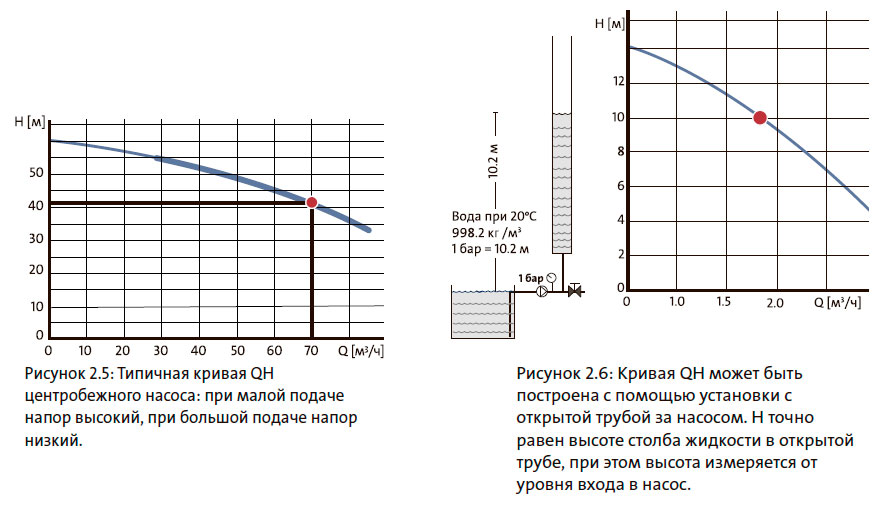

Кривая QH показывает напор (H) как функцию подачи (Q). Подача (Q) — это объем жидкости, проходящей через насос на единицу времени. Подача обычно выражается в кубических метрах в час (м³/ч), но в формулах используются кубические метры в секунду (м³/с). Типичная кривая QH показана на рисунке 2.5.

Построение кривой QH для заданного насоса производится с помощью установки, показанной на рисунке 2.6.

Насос запускается и работает с постоянной частотой вращения. При полном закрытии арматуры Q равно нулю, а H достигает максимального значения. При постепенном открытии арматуры Q увеличивается, а H уменьшается. H — это высота столба жидкости в открытой трубе за насосом. Кривая QH представляет собой последовательность точек, соответствующих парам значений Q и H, см. рисунок 2.5.

В большинстве случаев измеряется давление насоса Dp_полн, а напор H рассчитывается по следующей формуле:

Кривая QH будет точно такой же, если опыт, изображенный на рисунке 2.6, провести с жидкостью, плотность которой отличается от плотности воды. Таким образом, кривая QH не зависит от перекачиваемой жидкости. Это можно объяснить с помощью теории, где доказано, что Q и H зависят от геометрии насоса и скорости вращения рабочего колеса, но не от плотности перекачиваемой жидкости.

Повышение давления в насосе можно измерить в метрах водяного столба (м вод. ст.). Метр водяного столба — это единица давления, которую нельзя путать с напором, выраженным в метрах. Как видно из таблицы физических свойств воды, при повышении температуры плотность воды существенно изменяется. Таким образом, необходимо выполнять преобразование давления в напор.

Давление насоса — описание давления насоса

Полное давление

Полное давление насоса рассчитывается как сумма трех составляющих:

Статическое давление

Статическое давление может быть измерено непосредственно с помощью датчика дифференциального давления, или можно установить датчики давления на входе и выходе насоса. В этом случае статическое давление может быть найдено по формуле:

Динамическое давление

Динамическое давление (разность динамических давлений между входом и выходом насоса) определяется по следующей формуле:

На практике при испытаниях насоса измерение динамического давления и скорости потока на входе и выходе насоса не производится. Вместо этого динамическое давление определяется расчетным методом на основе расхода жидкости и диаметра трубы на входе и выходе насоса:

Как следует из формулы, динамическое давление равно нулю, если диаметры трубы до и после насоса одинаковы.

Разность барометрических давлений

Разность барометрических давлений в точках установки датчиков давления на входе и выходе насоса может быть определена следующим образом:

где:

Δz — разность высот между точками установки манометра, соединенного с трубой на выходе, и манометра, соединенного с трубой на входе.

Разность барометрических давлений имеет значение, только если Δz не равно нулю. Таким образом, положение отводов давления на трубе не имеет значения при определении разности барометрических давлений.

Если для измерения статического давления используется дифференциальный манометр, то разность барометрических давлений принимается равной нулю.

Уравнение энергии для течения идеальной жидкости

Согласно уравнению энергии для течения идеальной жидкости сумма энергии давления, кинетической энергии и потенциальной энергии является постоянной величиной. Это уравнение называется уравнением Бернулли по имени швейцарского физика Даниэля Бернулли.

Уравнение Бернулли справедливо при следующих условиях:

• 1. Течение установившееся — не изменяется со временем.
• 2. Жидкость несжимаема — справедливо для большинства жидкостей.
• 3. Течение без трения — потери на трение не учитываются.
• 4. Свободное течение — нет подвода механической энергии.

Формула (2.10) применяется для струйки жидкости или траектории частицы жидкости. Например, с помощью формулы может быть описано течение жидкости в диффузоре (2.10), но не поток через рабочее колесо, так как рабочее колесо подводит к жидкости механическую энергию.

В большинстве применений не все условия для уравнения энергии соблюдаются, Несмотря на это, уравнение может быть использовано для приблизительных вычислений.

Мощность

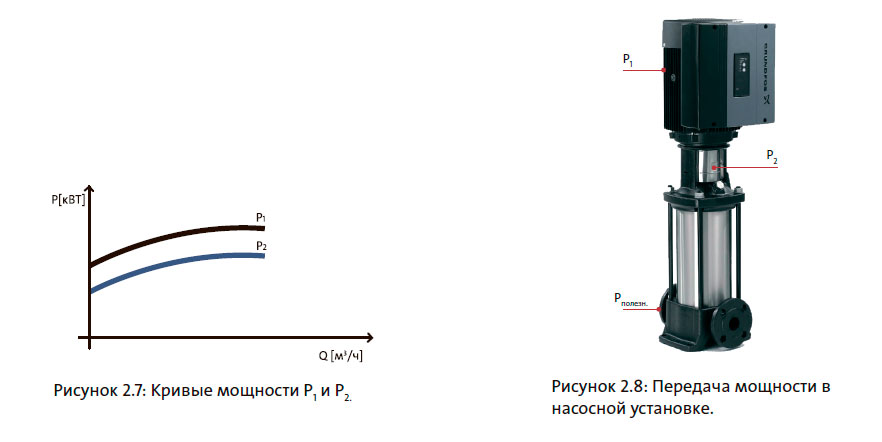

Кривые мощности показывают потребляемую мощность как функцию подачи, см. рисунок 2.7. Мощность выражается в ваттах (Вт). Следует различать три вида мощности, см. рисунок 2.8.

• Мощность насосной установки, передаваемая от внешнего источника к электродвигателю и контроллеру (P₁).
• Мощность насоса, передаваемая электродвигателем на вал (P₂).
• Полезная мощность, передаваемая от рабочего колеса насоса к жидкости (P _полезн).

Потребляемая мощность зависит от плотности жидкости. Кривые мощности обычно строятся для стандартной жидкости, имеющей плотность 1000 кг/м³, что соответствует воде при температуре 4°C. Таким образом, мощность, измеренная на жидкости с другой плотностью, должна быть пересчитана.

Обычно в заказных спецификациях P₁ приводится для комплектных изделий, в то время как P₂ приводится для насосов, поставляемых со стандартным электродвигателем.

Частота вращения

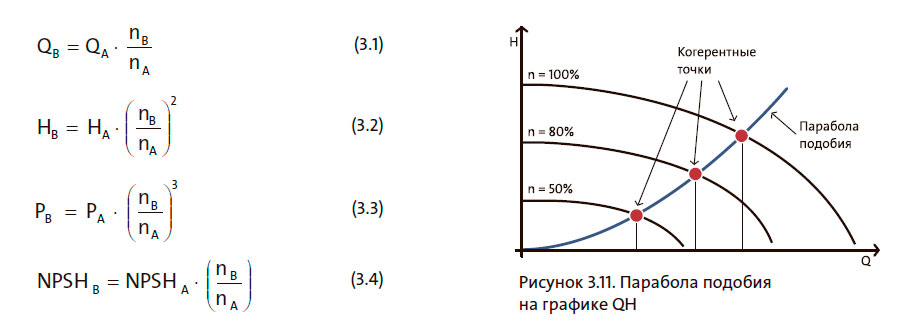

Подача, напор и потребляемая мощность изменяются в зависимости от частоты вращения насоса. Сравнение характеристик насоса возможно только если они построены для одинаковой частоты вращения. Возможно приведение характеристик к одинаковой скорости с использованием уравнений, приведенных ниже.

Полезная мощность

Полезная мощность (P _полезн) — это мощность, передаваемая от насоса к жидкости. Как видно из следующей формулы, полезная мощность рассчитывается по подаче, напору и плотности.

Отдельная кривая полезной мощности обычно не приводится в заказных спецификациях, однако используется для расчета КПД насоса.

КПД

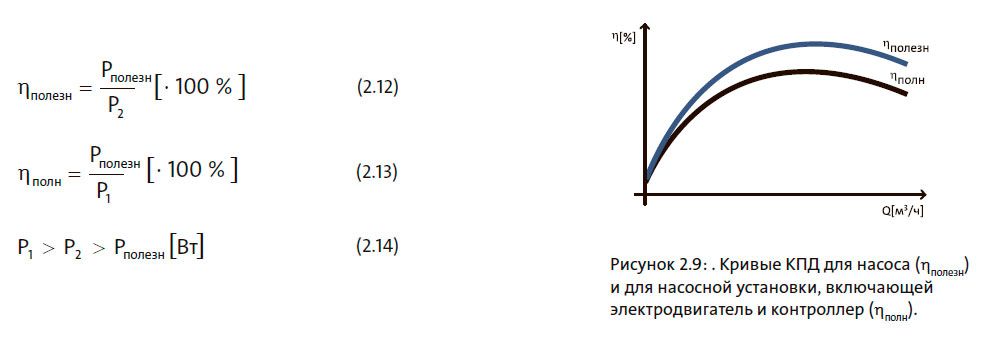

КПД насосной установки (η_полн) — это отношение полезной мощности к мощности насосной установки. На рисунке 2.9 показаны кривые КПД для насоса (η_полезн) и для насосной установки, включающей электродвигатель и контроллер (η_полн). Гидравлический КПД относится к P₂ , а КПД насосной установки — к P₁:

КПД всегда меньше 100 %, так как мощность насосной установки всегда больше, чем полезная мощность, вследствие потерь в контроллере, электродвигателе и насосе. КПД насосной установки (контроллер, электродвигатель и насос) является произведением отдельных КПД:

Подача, при которой насос имеет максимальный КПД, называется точкой оптимального режима или точкой наибольшего КПД (Q_BEP).

NPSH — допускаемый кавитационный запас

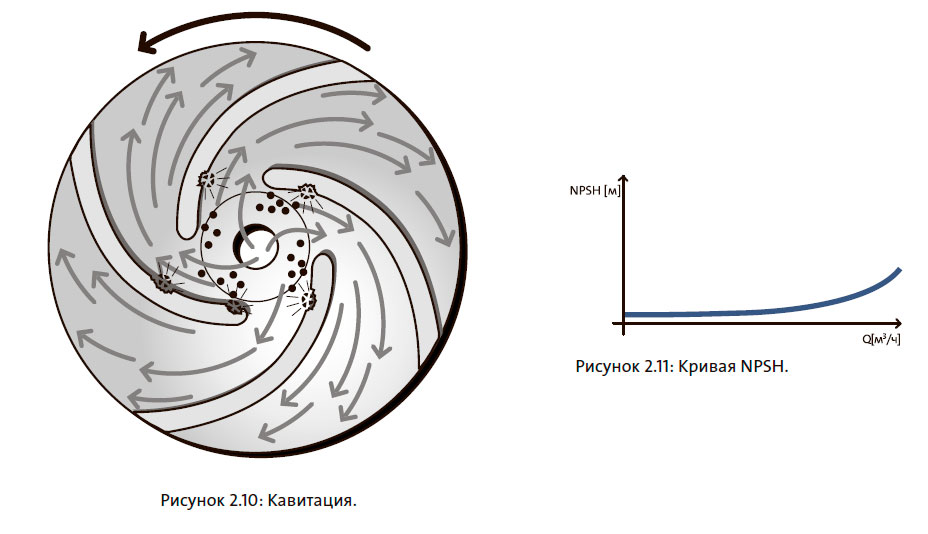

Кавитацией называется процесс образования пузырьков пара в областях, где локальное давление падает до значения давления насыщенного пара. Степень кавитации зависит от того, насколько низким будет давление в насосе. При кавитации происходит снижение напора и появление шума и вибрации.

Кавитация вначале возникает в областях наименьшего давления в насосе, чаще всего образуются на кромках лопаток на входе в рабочее колесо, см. рисунок 2.10.

Значение NPSH — абсолютное и всегда положительное. NPSH измеряется в метрах, как напор, см. рисунок 2.11. Так как NPSH измеряется в метрах, нет необходимости учитывать плотность различных жидкостей.

Существуют два различных значения NPSH: NPSH_R и NPSH_A.

NPSH_A обозначает имеющийся NPSH и определяет, насколько близко к парообразованию находится жидкость во всасывающем трубопроводе. NPSH_A определяется по формуле:

NPSH_R обозначает требуемый NPSH и выражает наименьшее значение NPSH, требуемое для приемлемой работы насоса. Абсолютное давление на входе может быть рассчитано по заданному значению NPSH_R и давлению насыщенных паров жидкости путем подстановки в формулу (2.16) NPSH_R вместо NPSH_A.

Чтобы определить, может ли насос быть безопасно установлен в систему, следует найти NPSH_A и NPSH_R для наибольших значений подачи и температуры в пределах рабочего диапазона.

Рекомендуется добавить минимальный запас безопасности 0,5 м. В зависимости от применения может понадобиться больший запас безопасности. Например, для применений, чувствительных к шуму, или для мощных насосов, таких как питательные насосы котлов, европейская ассоциация производителей насосов рекомендует применять к значению NPSH_3% коэффициент безопасности S_A=1,2 - 2,0.

Риск кавитации в системах может быть снижен или исключен с помощью следующих мер:

• установка насоса ниже по отношению к уровню жидкости в открытых системах;
• повышение давления в закрытых системах;
• уменьшение длины линии всасывания для снижения потерь на трение;
• увеличение площади поперечного сечения всасывающего трубопровода для снижения скорости движения жидкости и, как следствие, уменьшения потерь на трение;
• исключение локальных падений давления, возникающих вследствие изгибов и других препятствий во всасывающем трубопроводе;
• снижение температуры жидкости для уменьшения давления паров.

Следующие два примера показывают, как рассчитывается NPSH.

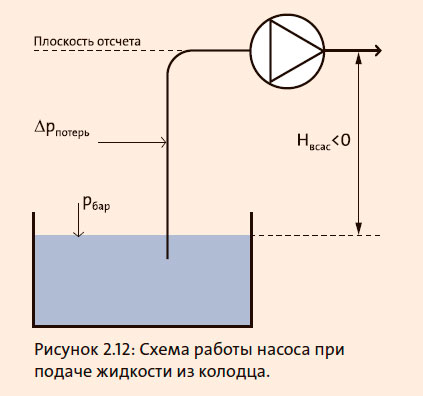

Пример 2.1 Насос для подачи жидкости из колодца

Насос должен подавать жидкость из резервуара, уровень воды в котором на 3 метра ниже уровня насоса. Для расчета значения NPSH_A необходимо знать потери на трение во всасывающем трубопроводе, температуру воды и барометрическое давление, см. рисунок 2.12.

Температура воды 40°C

Барометрическое давление 101,3 кПа.

Потери давления во всасывающем трубопроводе при существующей подаче 3,5 кПа.

При температуре воды 40°C давление паров равно 7,37 кПа, а ρ равно 992,2 кг/м³.

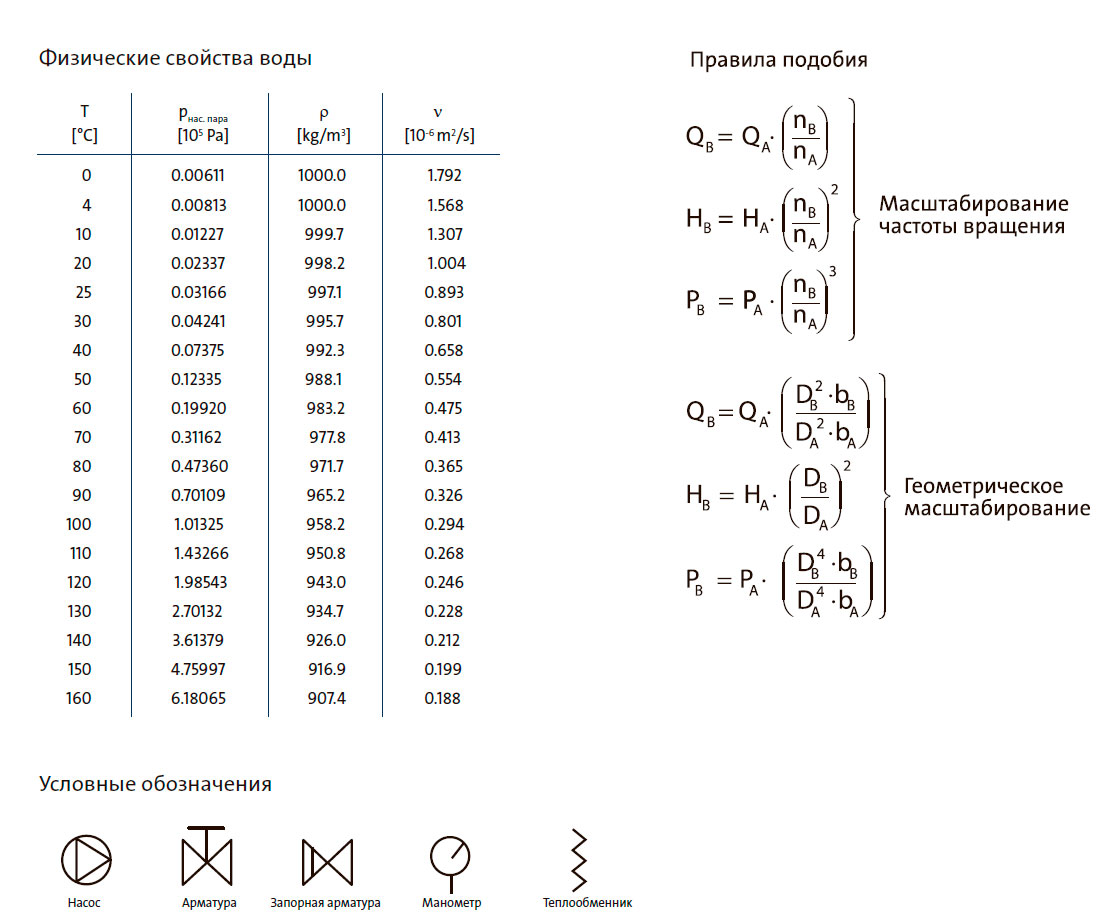

Значения взяты из таблицы «Физические свойства воды» в конце статьи.

Для этой системы выражение NPSH_A в формуле (2.16) может быть записано в следующем виде:

H_всас— уровень воды относительно насоса. H_всас может быть выше или ниже насоса и выражается в метрах. В этой системе уровень воды находится ниже насоса. Таким образом, H_всас отрицательно, H_всас = –3 м.
Значение NPSH_A для системы:

Насос, предназначенный для работы в рассматриваемой системе, должен иметь значение NPSH_R меньше, чем 6,3 м минус запас безопасности 0,5 м. Таким образом, при существующей подаче для насоса требуется значение NPSH_R меньшее, чем 6,3 – 0,5 = 5,8 м.

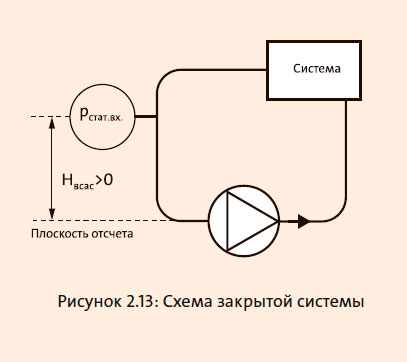

Пример 2.2 Насос в закрытой системе

В закрытой системе отсутствует свободная поверхность воды для использования в качестве плоскости отсчета. Этот пример показывает, как датчик давления, расположенный выше плоскости отсчета, может использоваться для определения абсолютного давления в линии всасывания, см. рисунок 2.13.

Измеренное относительное статическое давление на стороне всасывания p_{стат.вх} = -27.9 кПа. Таким образом, в точке установки манометра имеется отрицательное давление. Манометр установлен выше насоса. Следовательно, разность между высотой манометра и высотой входа в рабочее колесо имеет положительное значение H_всас = +3 м. Скорость в трубе, где измеряется давление, создает дополнительное динамическое давление 500 Па.

Барометрическое давление 101 кПа.

Рассчитанные потери на трение в трубах между точкой измерения (p_{стат.вх.}) и насосом H_{потерь труб.} = 1м.

Температура системы 80°C.

Давление паров _pн.п. = 47.4 кПа, плотность ρ = 973 кг/м³, значения взяты из таблицы «Физические свойства воды».

Для этой системы формула 2.16 для NPSH_A имеет следующий вид:

Несмотря на отрицательное давление в системе, значение NPSH_A для существующего расхода превышает 4 м.

Осевая нагрузка

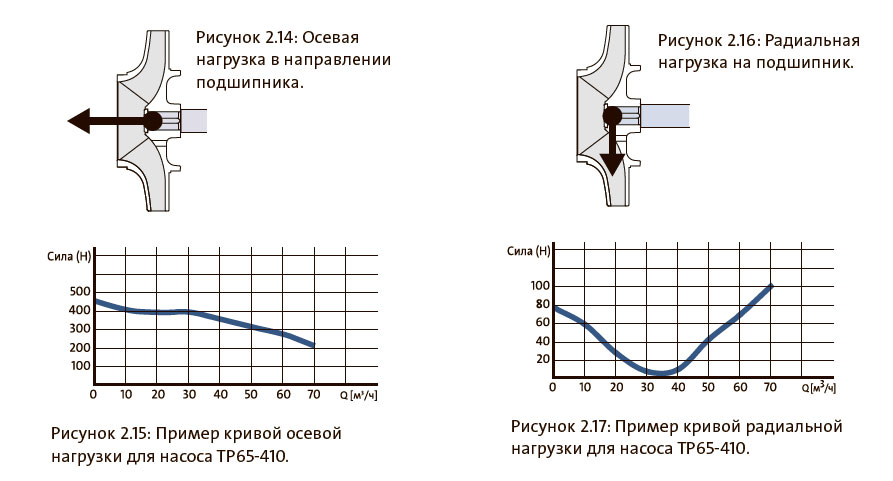

Осевая нагрузка является суммой сил, действующих на вал в осевом направлении, см. рисунок 2.14. Осевая нагрузка в основном возникает вследствие разности давлений на переднем и заднем диске рабочего колеса.

Значение и направление осевой нагрузки может использоваться для определения типоразмера подшипников и конструкции электродвигателя. Насосы с нагрузкой, направленной вверх, требуют применения фиксированных подшипников. Дополнительно к осевой нагрузке необходимо учесть силы, действующие на вал вследствие давления в системе. Пример кривой осевой нагрузки представлен на рисунке 2.15.

Осевая нагрузка связана с напором и поэтому пропорциональна квадрату скорости.

Радиальная нагрузка

Радиальная нагрузка является суммой сил, действующих на вал в радиальном направлении, см. рисунок 2.16. Гидравлическая радиальная нагрузка возникает вследствие разности давлений в спиральной камере. Значение и направление изменяются в зависимости от подачи. Силы минимальны при расчетном режиме, см. рисунок 2.17. Для правильного выбора радиального подшипника важно знать значение радиальной нагрузки.

Выводы

В статье приведено объяснение терминов, применяемых для описания показателей насоса, и приведены кривые напора, мощности, КПД, NPSH и действия нагрузок. Кроме того, два термина — напор и NPSH — были пояснены на примерах расчета.
