Основные понятия и определения газотурбинных двигателей

Турбиной называется ротационный тепловой двигатель лопаточного типа. Действие турбины основано на непрерывном преобразовании тепловой (потенциальной) энергии рабочего тела в кинетическую энергию струи газа, с последующим преобразованием энергии движущейся струи в механическую энергию вращения ротора. Основными особенностями турбины являются: двойное преобразование энергии в направляющих и рабочих лопатках, непрерывность рабочего процесса, получение вращательного движения без использования кривошипно-шатунного механизма.

Непрерывность рабочего процесса в турбине и ротационный принцип действия облегчают конструкцию турбин и обеспечивают отсутствие трения в основных частях (за исключением трения в подшипниках вала).

Типичный ГТД состоит из ряда турбомашин – компрессоров и турбин, расположенных вдоль одной оси. Обычно симметрично этой оси размещаются и все остальные элементы двигателя: камеры сгорания; входное и газовыхлопное устройства; диффузорные каналы, соединяющие турбомашины между собой. Все конструкции турбомашин размещаются в корпусе. Схематичное изображение и основные узлы прямоточных судового и авиационного ГТД изображены на рис. 41 и 42, непрямоточного судового ГТД – на рис. 43.

Совокупность вращающихся частей ГТД называется ротором, совокупность неподвижных – статором. На роторе газовой турбины или осевого компрессора располагаются рабочие лопатки – РЛ, на статоре – направляющие или сопловые лопатки – НЛ.

Ступенью газовой турбины называют совокупность ряда направляющих лопаток и следующего за ним ряда рабочих лопаток.

Прямоточный судовой ГТД и ГТД авиационного типа (турбовинтовой двигатель)

Конструкция прямоточного судового ГТД

Ступенью осевого компрессора называют совокупность ряда рабочих лопаток и следующего за ним ряда направляющих лопаток.

Проточной частью турбины или осевого компрессора называется объем между валом ротора и статором с располагающимися в нем рабочими и направляющими лопатками, в котором происходят рабочие процессы сжатия воздуха или расширения газов.

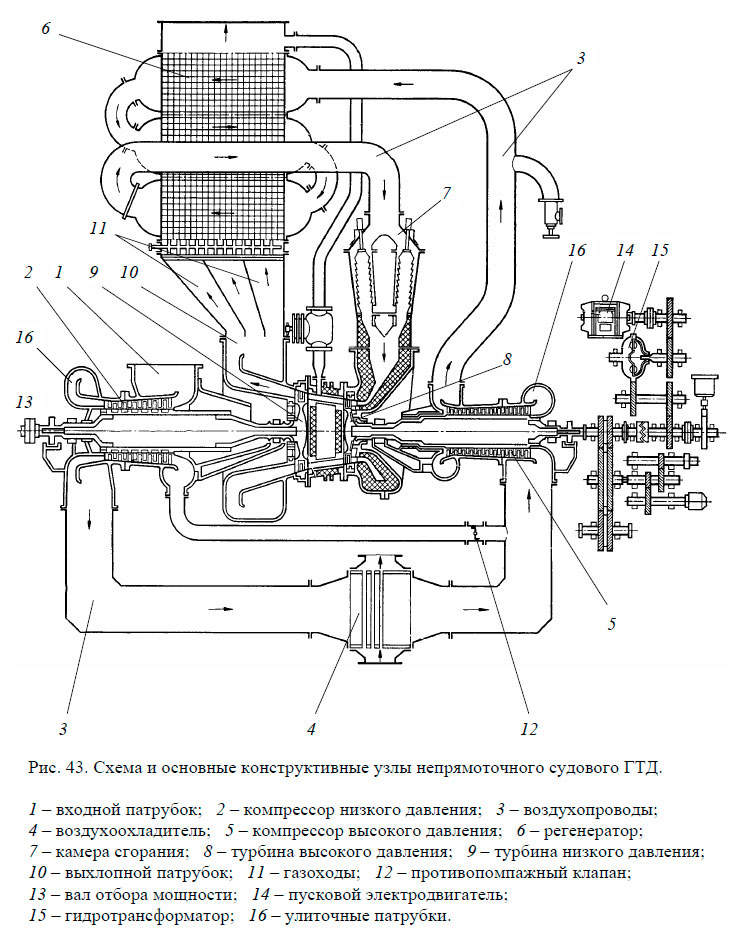

Схема и основные конструктивные узлы непрямоточного судового ГТД

Литература

Судовые энергетические установки. Дизельные и газотурбинные установки. Болдырев О.Н. [2003]
