Запасом плавучести называется объем надводной водонепроницаемой части корпуса судна. Он позволяет судну оставаться на плаву, если вес судна будет превышать водоизмещение его с полным грузом за счет, например, воды, попавшей в судно при аварии. Запас плавучести зависит от величины надводного борта: чем он больше, тем больше запас плавучести. Исходя из этого Регистр назначает каждому судну в зависимости от его размеров, назначения и района плавания минимальный надводный борт, который фиксируют в «Свидетельстве о грузовой марке», выдаваемом каждому судну.

Во избежание недопустимой перегрузки судна с конца XIX - начала XX вв. на грузовых судах наносят знак грузовой марки, определяющий в зависимости от размеров и конструкции судна, района его плавания и времени года минимальную допустимую величину надводного борта.

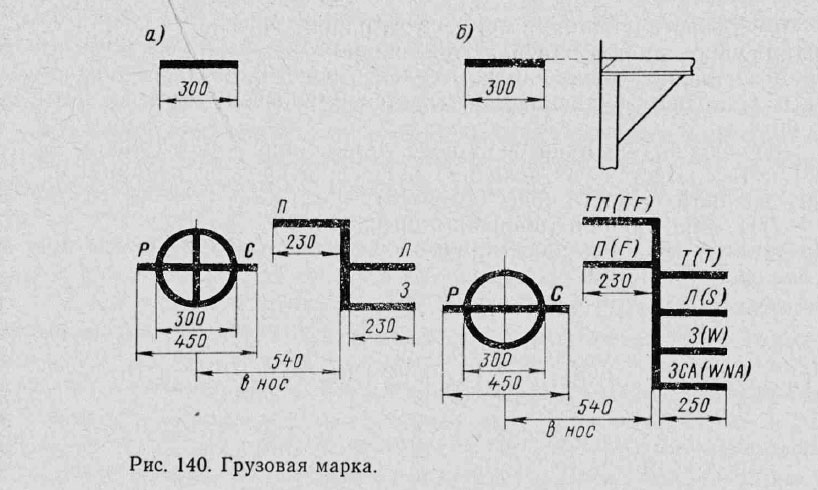

Грузовая марка (рис. 140)—это специальный знак, наносимый на борта судна в районе миделя, состоящий из трех элементов — палубной линии, диска или круга Плимсоля и гребенки осадок. Толщина всех линий марки 25 мм (остальные размеры в миллиметрах указаны на рисунке). Суда, плавающие во внутренних морях, имеют марку, изображенную на рис. 140, а. Суда с неограниченным районом плавания имеют марку, изображенную на рис. 140, б, которая является международной. Суда, которые могут перевозить лес, получают дополнительную гребенку. На темном борту марку окрашивают белилами, на светлом — черной краской.

Знак грузовой марки наносят на правом и левом бортах в средней части судна. Горизонтальная полоса, нанесенная посредине изображенного на грузовой марке диска (диск Плимсоля), соответствует летней грузовой ватерлинии, т.е. ватерлинии при плавании судна летом в океане при плотности воды 1,025 т/м3 . Обозначение организации, назначившей грузовую марку, наносится над горизонтальной линией, проходящей через центр диска.

Положения о грузовой марке применяются к каждому судну, которому назначен минимальный надводный борт.

Надводный борт - расстояние, измеренное по вертикали у борта на середине длины судна от верхней кромки палубной линии до верхней кромки соответствующей грузовой марки.

Палуба надводного борта - это самая верхняя непрерывная, не защищенная от воздействия моря и погоды палуба, которая имеет постоянные средства закрытия всех отверстий на ее открытых частях и ниже которой все отверстия в бортах судна снабжены постоянными средствами для водонепроницаемого закрытия.

Назначенный судну надводный борт фиксируется путем нанесения на каждом борту судна отметки палубной линии, знака грузовой марки и марок углубления, отмечающих наибольшие осадки, до которых судно может быть максимально нагружено при различных условиях плавания (рис. 1.22).

Грузовая марка, соответствующая сезону, не должна быть погружена в воду на протяжении всего периода от момента выхода из порта до прихода в следующий порт. Судам, на борта которых нанесены грузовые марки, выдается Международное свидетельство о грузовой марке на срок не более чем на 5 лет.

Запас плавучести, грузовая марка

Буквами обозначены линии гребенок, соответствующие осадкам, которые должно иметь судно при плавании в различных условиях:

Л — плавание летом в соленой воде. Расстояние от верхней кромки этой линии до верхней кромки палубной линии соответствует минимальному надводному борту, назначенному Регистром. Линию Л наносят на одном уровне со средней линией диска Плимсоля;

3 — плавание зимой в соленой воде. Надводный борт несколько увеличен, так как зимой более часты штормы и возможно обледенение;

ЗСА —плавание зимой в Северной Атлантике. Надводный борт малых судов (L< 100,5 м) увеличивается на 50 мм, так как условия плавания зимой в этом районе еще более жестоки. На крупнотоннажных судах этой линии нет;

Т — плавание в тропиках в соленой воде. Благодаря спокойным условиям плавания допускается уменьшение надводного борта;

П — плавание в пресной воде. Расстояние между линиями Л и П соответствует величине изменения средней осадки при изменении солености воды ;

ТП — плавание в тропиках в пресной воде.

Для гребенки лесной марки обозначения такие же, но с добавлением буквы Л.

Суда, приспособленные для перевозки леса, снабжают дополнительно специальной лесной грузовой маркой, располагаемой в корму от диска. Эта марка допускает некоторое увеличение осадки в том случае, когда судно перевозит лесной груз на открытой палубе.

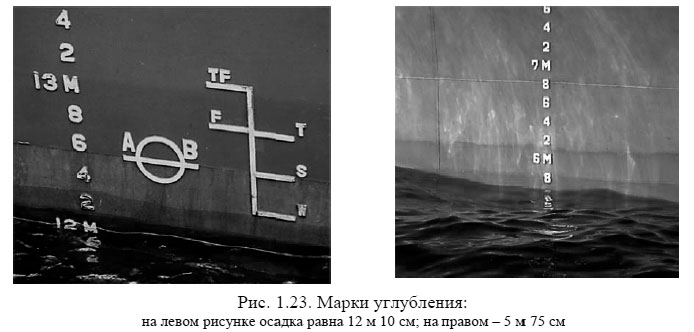

Марки углубления предназначены для определения осадки судна. Деления наносятся на наружной обшивке обоих бортов судна в районе форштевня, ахтерштевня и на мидель-шпангоуте (рис. 1.23).

Марки углубления отмечаются арабскими цифрами высотой 10 см (расстояние между основаниями цифр 20 см) и определяют расстояние от действующей ватерлинии до нижней кромки горизонтального киля.

До 1969 года марки углубления на левом борту наносили римскими цифрами, высота которых равнялась 6 дюймам. Расстояние между основаниями цифр равно 1 футу (1 фут = 12 дюймам = 30, 48 см; 1 дюйм = 2,54 см).

Марки углубления

Литература

Устройство и основы теории морских судов - Горячев А.М., Подругин Е.М. [1983]
Матрос морского судна - Шарлай Г. Н. [2013]
