Буксирное устройство

Буксировка судов морем относится к особым случаям морской практики. Как правило, буксировка осуществляется транспортными судами или мощными буксирами-спасателями. Для обслуживания буксируемого объекта, особенно крупнотоннажного судна, при маневрировании в портах и узкостях в помощь буксировщику придаются один или два вспомогательных буксира.

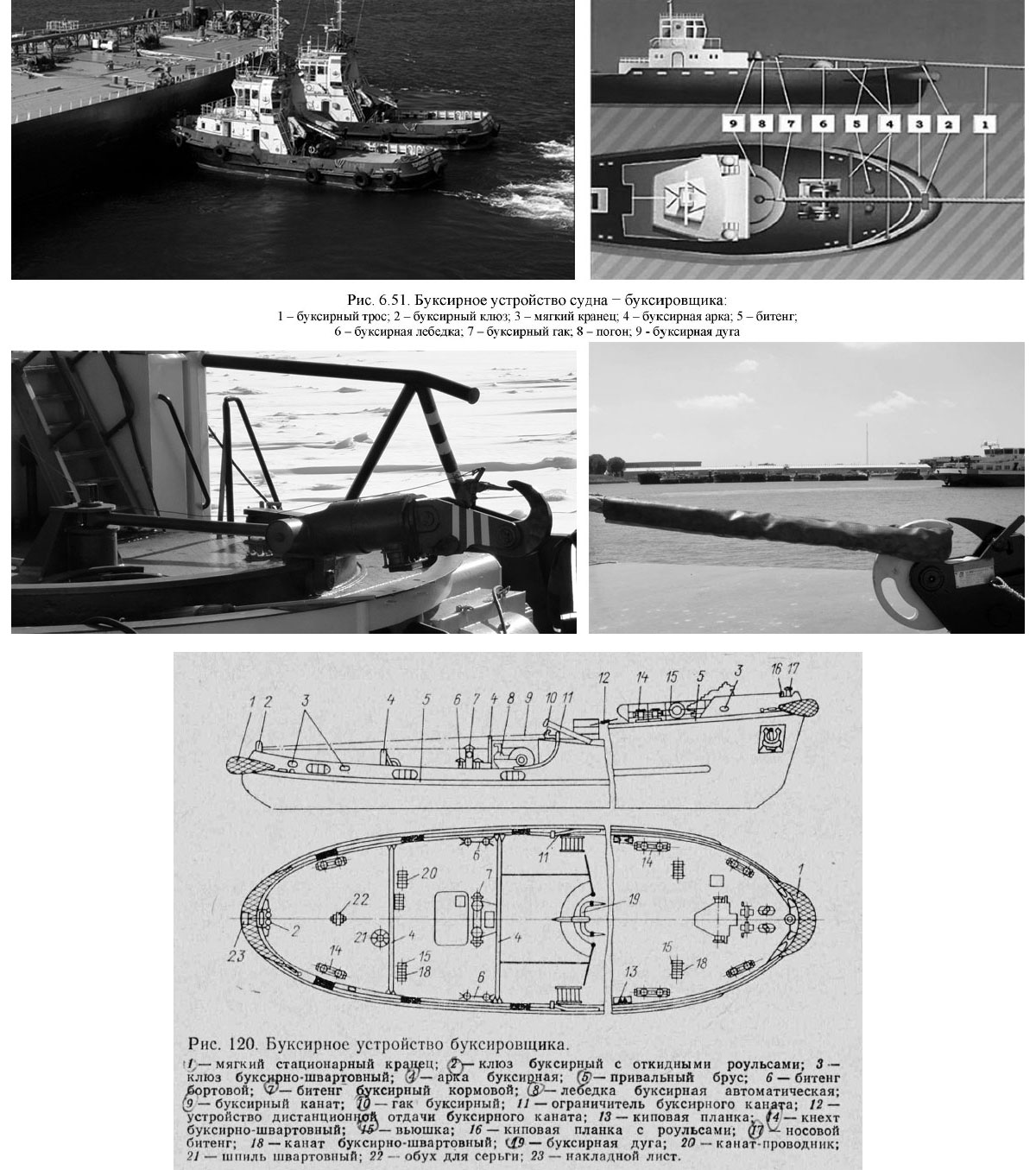

Буксирное устройство (рис. 120) представляет собой комплекс изделий и механизмов, обеспечивающих судну возможность буксировать другие суда или быть буксируемым. Оно включает:

• буксирный трос
• буксирные клюзы
• битенги (буксирные кнехты)
• вьюшки для хранения троса
• Помимо этого используются элементы якорного и швартовного устройств (шпили, якорные цепи, кнехты и т. п.).

Многолетняя практика эксплуатации судов определила наиболее удобное расположение элементов буксирного устройства на судне. Элементы устройства, предназначенные для буксировки самого судна, находятся в носовой части, а предназначенные для производства буксировочных работ— в корме.

Наиболее простым и в то же время наиболее распространенным способом буксировки является буксировка с гака. В этом случае суда соединяются длинным гибким тросом, который подается с кормы буксирующею судна на нос буксируемого. Портовые буксировки часто производятся лагом, когда буксир несколькими швартовными концами закрепляют у борта. При таком способе буксировки достигается хорошая управляемость, что очень важно в условиях ограниченной акватории порта (рис. 6.51).

Основными деталями буксирного устройства при буксировке с гака являются буксирный трос и гак. В качестве буксирных тросов применяют как растительный, так и стальной трос.

Буксирный трос крепят на специальном гаке. Буксирные гаки необходимы для того, чтобы можно было в любой момент быстро отдать буксирный трос. Буксирные гаки бывают простые, полуавтоматические, автоматические. Простой гак неудобен тем, что трос можно отдать только при наличии слабины. Но часто приходится отдавать буксирный трос под натяжением в момент рывка, когда он направлен под углом к диаметральной плоскости и вызывает большой крен буксира, что может привести к опрокидыванию последнего (рис. 6.52). Быстрая отдача натянутого троса обеспечивается применением автоматических и полуавтоматических гаков.

Гак закрепляют на буксирной дуге, расположенной в горизонтальной плоскости. Параллельно буксирной дуге часто устанавливают погон, на котором лежит гак, имеющий значительную массу. Гак к буксирной дуге крепят через пружинные амортизаторы.

Большое влияние на мореходные качества буксира оказывает место установки буксирной дуги. Обычно ее устанавливают примерно посередине длины судна на высоте 1 - 1,5 м от верхней палубы. Такое положение дуги обеспечивает хорошую поворотливость буксира и удобное обслуживание буксирного устройства, но при боковом натяжении троса может вызвать опасный крен судна. Поэтому при морских буксировках, чтобы избежать боковых рывков, буксирный трос, идущий от гака, проводят через кормовой буксирный клюз. Если его нет, то трос раскрепляют оттяжками или на него накладывают цепной стопор.

Для защиты кормовой части палубы от буксирного троса устанавливают несколько буксирных арок. Высоту арок выбирают в зависимости от положения буксирного гака.

Многие морские буксиры имеют автоматическую буксирную лебедку. В этом случае буксирный трос закрепляют не на гаке, а на барабане лебедки. Лебедка имеет специальное устройство, автоматически регулирующее натяжение гроса. В случае увеличения тягового усилия, а также при различных рывках лебедка потравливает немного трос, чем достигается смягчение рывков. При уменьшении тягового усилия трос автоматически подбирается.

К буксирному устройству следует также отнести битенги и кранцы. Битенг -чугунная или стальная тумба, предназначенная для крепления буксирных тросов и имеющая усиленное крепление к палубе. Установка вдоль каждого борта двух -трех битенгов или прочных кнехтов обеспечивает надежное закрепление тросов при буксировке лагом. Мягкие кранцы, расположенные на носу и корме буксира, позволяют избежать вмятин обшивки судна при подходе буксира к борту.

Способы крепления буксирного каната

Вынужденные буксировочные операции по спасению аварийных судов выполняются транспортными судами или буксирами-спасателями. На транспортных судах буксирное устройство устанавливается на случай аварийных буксировок и поэтому запрещается использовать буксирный трос для иных целей.

Для морской буксировки применяется стальной гибкий трос. Недостаток стального троса - его малая эластичность. Поэтому морские буксировки производят при большой длине буксира (400 - 500 м) или в трос включают две - три смычки якорной цепи. Благодаря большой длине и значительной массе трос провисает и смягчает рывки. Большой эластичностью также отличаются тросы из синтетического волокна, поэтому их целесообразно использовать при морских буксировках.

На транспортных судах выбор способа крепления буксирных тросов определяется в зависимости от размеров и особенностей устройства судов, наличия средств для крепления буксирных тросов, а при вынужденных буксировках - еще и от погодных условий. Во всех случаях должно быть обеспечено надежное крепление тросов и предусмотрена возможность изменения длины буксирного троса и его немедленной отдачи.

Крепление буксирного троса на буксируемом судне

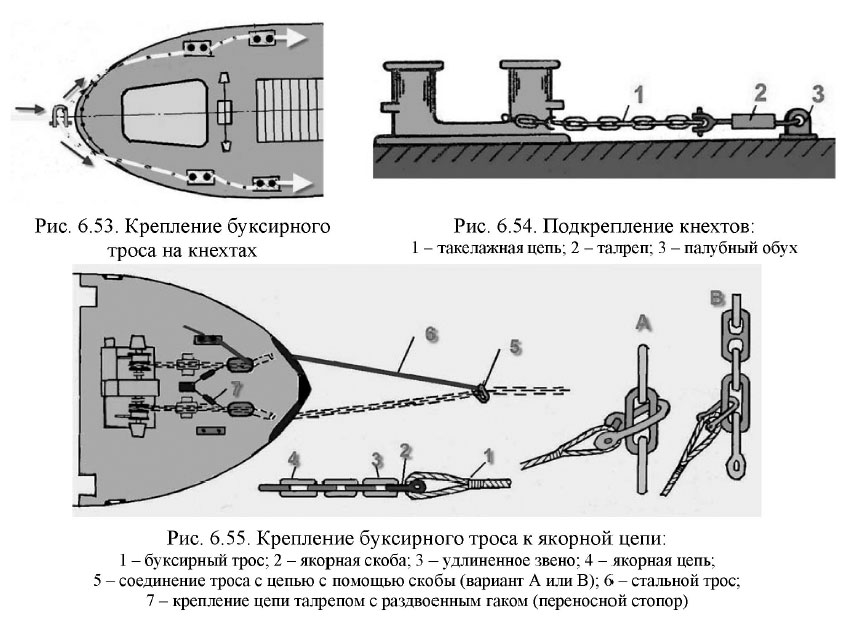

Самым простым способом является крепление буксирного троса непосредственно на кнехтах (рис. 6.53). Такой способ можно использовать при буксировке небольших судов на короткое расстояние в стесненных условиях плавания, где требуется часто выбирать и потравливать буксир. Но в этом случае необходимо тщательно осмотреть кнехты, и если они не особенно надежны, то их надо подкрепить (рис.6.54).

При морской буксировке на дальние расстояния используется способ крепления буксирного троса к двум или одной якорным цепям (рис. 6.55).

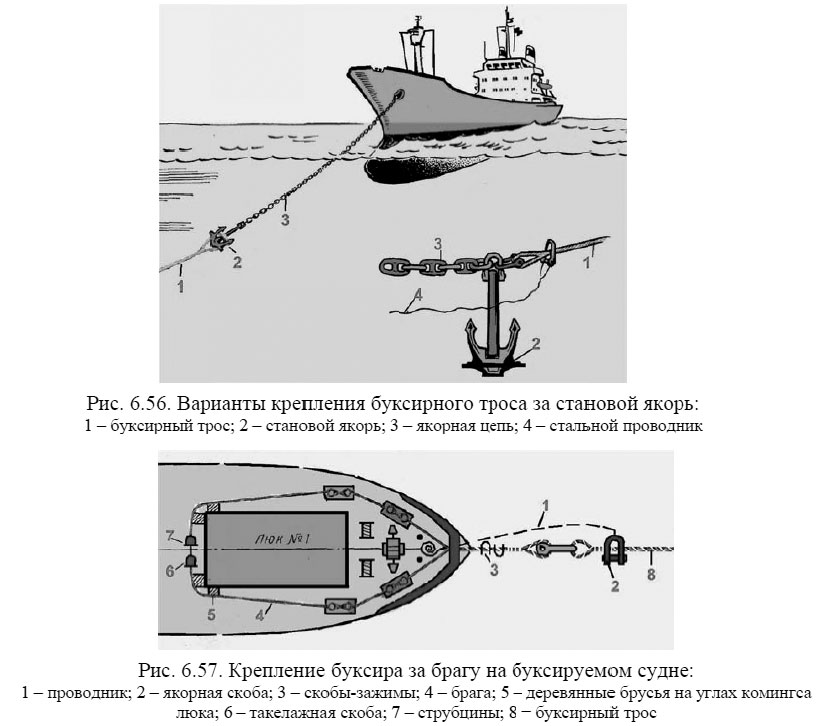

Иногда целесообразно буксирный трос закрепить прямо за якорь (рис. 6.56). Наличие тяжелого якоря значительно улучшает работу буксирной линии в целом. Но в этом случае необходимо продумать способ соединения с якорем, так как простое набрасывание огона троса на лапы якоря не обеспечивает надежности соединения из-за возможности перетирания троса об острые края головной части якоря.

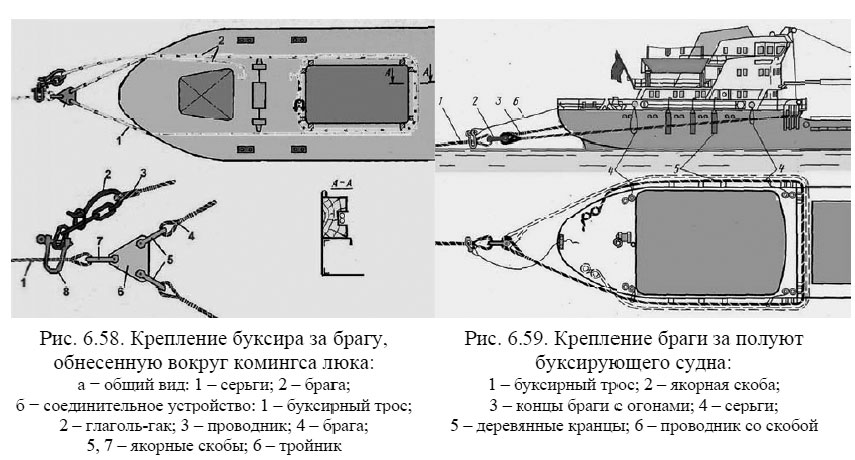

Если нельзя использовать якорные цепи, то приходится заводить брагу. Брага - стальной трос, который заводят за жесткие корпусные конструкции (рубки, комингсы грузовых люков) с распределением нагрузки на возможно большее число точек, причем без резких перегибов троса (рис. 6.57). На углах под брагу крепят деревянные брусья. Для экстренной отдачи браги используется глаголь-гак.

Крепление буксирного каната на буксирующем судне

На корме должна быть предусмотрена возможность легкой и надежной отдачи буксирного каната в случае вынужденной остановки в море и опасного сближения с буксируемым судном, а также внезапной угрозы столкновения.

Данным способом удобнее крепить буксирный канат на равнопалубных судах, проводя брагу вокруг комингса кормового трюма. На кнехт следует накладывать такое число шлагов браги, которое допускается его нагрузкой. Оставшаяся часть тягового усилия должна быть передана на комингс грузового люка или на другие прочные конструкции, расположенные на палубе судна. Трос браги следует брать такой прочности, как и буксирный, или делать его из нескольких шлагов.

По достижении судами полной скорости буксировки необходимо осмотреть буксирное устройство. На корме буксирующего и на носу буксируемого судов должна быть установлена вахта для наблюдения за работой буксирного устройства. У места, где возможна отдача буксирного троса, должен быть инструмент, позволяющий или перерубить буксирный трос, или привести в действие отдающее устройство.

Все суда, когда они идут на буксире, рыскливы. Предотвратить рыскание при помощи руля возможно лишь в том случае, если скорость рыскания позволяет рулевому удерживать судно на курсе.

Буксировка судов во льдах ледоколами

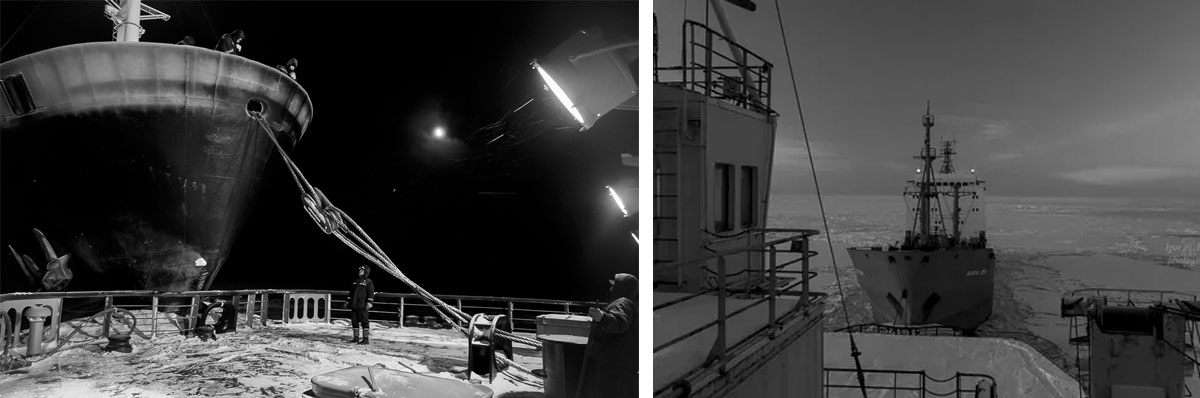

В тяжелых ледовых условиях или при повреждении проводимых судов может возникнуть необходимость буксировки их ледоколом.

Подготовка проводимого судна к буксировке заключается в следующем. Якоря убирают на палубу, что необходимо для продевания буксирного стропа ледокола через якорные клюзы, а также во избежание поломки якорей и повреждения борта ледокола. Суда при плавании в ледовых условиях должны быть всегда готовыми к поднятию якорей на палубу.

На баке судна готовят в достаточном количестве бросательные концы и тросы-проводники со скобами для приемки буксира с ледокола.

Заранее готовят все необходимое для принятия и крепления «усов» на палубе судна, для чего через клюзы заводят стальные тросы-проводники со скобами, предназначенные для присоединения их к концам «усов», которые будут протаскиваться через клюзы на палубу.

Необходимо предусмотреть быструю отдачу буксирного стропа, поданного с ледокола. Один из способов крепления стропа заключается в том, что выходящие через якорные клюзы на палубу огоны «усов» связывают манильским или пеньковым тросом. Для отдачи буксира этот найтов рубят. Чтобы это можно было сделать без малейшей задержки, под найтов плотно подкладывают деревянный брус. При буксировке нужно вблизи найтова выставить вахтенного матроса, снабженного топором.

При ледовой проводке в сплоченном тяжелом или торосистом льду применяют буксировку ледоколом вплотную. При этом способе буксировки ледокол подтягивает проводимое судно вплотную в свой кормовой вырез. Для буксировки вплотную используется специальный буксир «усы» - короткий стальной трос с огонами на концах, которые пропускаются через якорные клюзы буксируемого судна (рис. 6.61).

Буксируемое судно должно идти строго в диаметральной плоскости ледокола. На резких поворотах во льду ледокол должен сбавлять скорость, чтобы избежать обрыва буксирного стропа. При буксировке судов большого водоизмещения или большой длины ледокол управляется плохо. В этих случаях при поворотах на буксируемом судне необходимо класть руль в противоположную сторону и переходить к нормальному управлению, как только ледокол начнет выправляться на канале или на курсе.

При буксировке в тяжелых льдах нельзя крепить буксирные тросы за швартовные кнехты или брашпиль, которые не рассчитаны на большие нагрузки и при приложении такой нагрузки будут срезаны или выворочены (рис. 6.62).

Элементы буксирного устройства

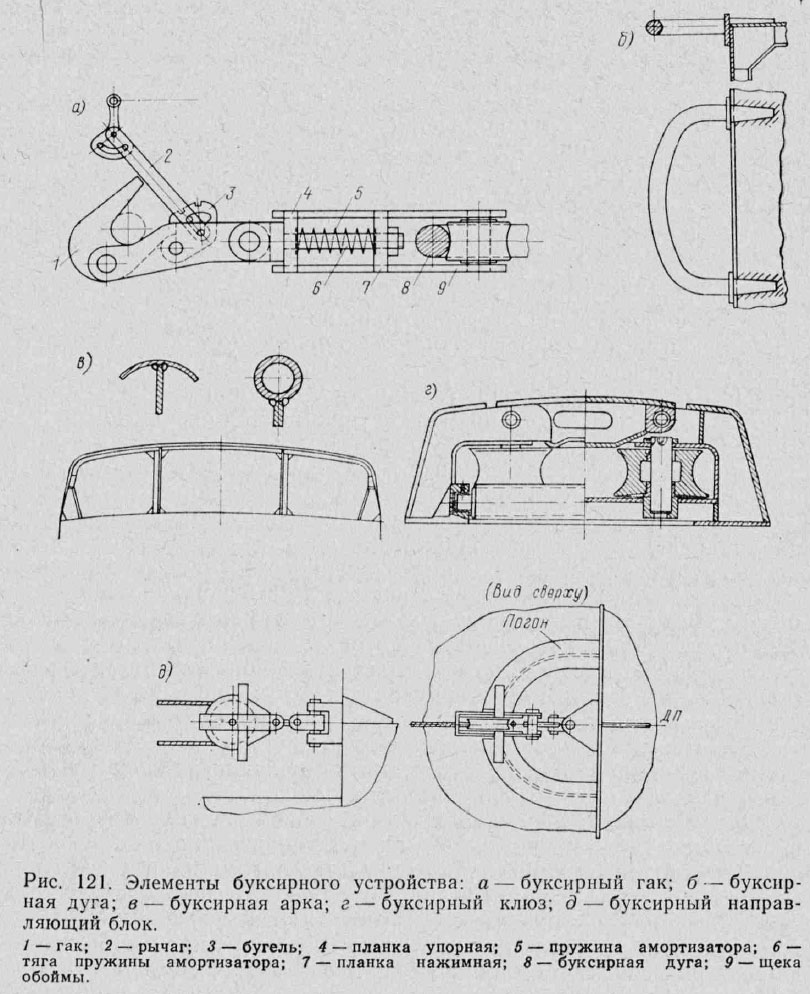

Элементы буксирного устройства (рис. 121). Необходимое количество и прочные размеры элементов буксирного устройства выбирают по Правилам Регистра в зависимости от размеров, назначения и района плавания судна. На рис. 120 показано расположение буксирного устройства на морском буксировщике неограниченного плавания.

Буксирный канат

Буксирный канат связывает буксировщик с буксируемым судном. Наибольшее распространение на морских буксировщиках получили стальные канаты, которые в походном положении хранятся на барабане буксирной лебедки. Растительные и синтетические канаты укладывают в бухты на банкеты. Диаметр стального буксирного каната зависит от тяги на гаке и колеблется от 24 до 66 мм. Обычно каждый буксировщик снабжается двумя буксирными канатами: один для буксирной лебедки, другой для буксирного гака.

Проводник

Проводник — легкий прочный стальной или синтетический канат. Проводник подают на буксируемое судно, чтобы с его помощью передать буксирный канат. Хранится проводник на специальной лебедке-вьюшке.

Буксирная лебедка

Буксирная лебедка служит для буксировки судов на длинном и коротком буксире, регулирования длины буксирного каната и хранения его по по-походному.

Автоматические буксирные лебедки

Автоматические буксирные лебедки, кроме того, регулируют натяжение буксирного каната, амортизируя рывки. При буксировке на длинном буксире буксирный канат проходит через кормовой буксирный клюз. При буксировке на коротком буксире буксирный канат с буксирной лебедки идет на направляющий блок, расположенный ближе к середине длины судна, а с него на буксирное судно. Буксирные лебедки, как правило, электрические.

Буксирный гак

Буксирный гак предназначен для закрепления на судне буксирного каната и быстрой его отдачи. Буксирный гак имеет амортизатор и приспособление для быстрой отдачи буксирного каната. Имеются гаки с автоматической отдачей, которая срабатывает от пневмоэлектрического или гидравлического привода. Чтобы гак не свешивался вниз, его поддерживает дугообразная подставка— погон буксирного гака.

Буксирная дуга

Буксирная дуга служит для крепления буксирного гака, который перемещается по ней за линией натяжения буксирного каната. Буксирная дуга крепится к прочным корпусным конструкциям.

Буксирные арки

Буксирные арки предупреждают провисание буксирного каната, защищая конструкции и людей, находящихся на палубе. Высота буксирных арок определяется линией натянутого буксирного каната. По бортам арки опираются на фальшборт, при большой ширине судна в середине пролета арок устанавливают стойки. Для ограничения перемещения буксирного каната в вертикальной и горизонтальной плоскостях при буксировке на коротком буксире высокобортных судов устанавливают серьгу. Это отрезок стального каната, который перебрасывают через буксирный канат и концами крепят к палубному обуху. Буксирный клюз препятствует горизонтальному перемещению буксирного каната при буксировке на длинном буксире. Его устанавливают в выемке фальшборта на фундамент. Для уменьшения истирания буксирного каната буксирный клюз снабжают роульсами. Сверху он закрыт наметкой.

Битенги буксирные

Битенги буксирные находятся в носовой части, по бортам и в корме. Служат для крепления буксирного каната при буксировке соответственно задним ходом, лагом и при снятии судов с мели. Носовой битенг выполняют в виде отдельной тумбы, бортовые из двух тумб, а кормовые —из двух тумб, соединенных горизонтальной перекладиной. Битенги прочно связывают с набором корпуса судна.

Однако прочность штатных креплений буксирного троса на промысловых судах не всегда достаточна для длительной буксировки, особенно буксировки малых судов большими и при неблагоприятных погодных условиях. Поэтому независимо от наличия буксирного устройства способ крепления троса разрабатывают в каждом конкретном случае.

Ограничители буксирного каната

Ограничители буксирного каната устанавливают по бортам на уровне буксирного троса. Благодаря ограничителям натянутый буксирный канат проходит в носовую часть за бортом буксировщика, не повреждая палубных конструкций.

Кранцевое устройство

Кранцевое устройство располагают в носовой и кормовой частях, оно служит для амортизации ударов во время швартовок и буксировки.

В заключение следует упомянуть буксировку судов с помощью браги или полубраги.

Брага

Брага — это стальной канат, который обносят вокруг корпуса буксируемого судна. К коушу браги присоединяют буксирным канат буксировщика.

Брага может заводиться в якорные клюзы, за фундаменты судовых механизмов, комингсы грузовых люков и другие прочные судовые конструкции. При буксировке на небольшие расстояния и благоприятных погодных условиях буксирный трос крепят за битенги, а на добывающих судах могут быть использованы промысловые лебедки.

Полубрага

Полубрага обносится вокруг бака или заводится в якорные клюзы. Такая буксировка применяется для обеспечения гарантированной прочности соединения буксировщика с буксируемым судном.

В морской практике буксировок судов промыслового флота распространена буксировка в кильватер, когда буксирующее судно с помощью буксирного троса (буксирной линии) тянет за собой буксируемое. В особых аварийных случаях буксировку осуществляют лагом (борт о борт).
