УКВ радиоустановка с ЦИВ «SAILOR RT-4822»

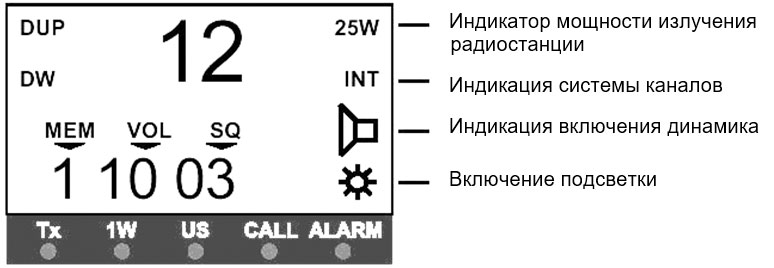

- 1 – дисплей;
- 2 - индикаторы горят: Tx - идет передача; 1W - мощность передачи 1 ватт; US - американская система каналов; CALL - получен вызов ЦИВ; ALARM - получен вызов ЦИВ с приоритетом «БЕДСТВИЕ»;
- 3 – громкоговоритель;
- 4 – SQ - регулятор шумоподавления
- 5 - ON/OFF- включение радиоустановки.
- 6 – VOL - регулятор громкости;
- 7 – SHIFT - клавиша «SHIFT»;
- 8 – DISTRESS - кнопка «БЕДСТВИЯ», защищенная экраном. При нажатии открыть экран и держать 3 секунды, как подсказывает текст на дисплее
- 9 - клавиатура;
- 10 - TEL/DSC - вывод на экран отображения и управления УКВ радиостанции или ЦИВ;
- 11 - ADDR BOOK - книга адресов в ЦИВ;
- 12 - Tx CALL – клавиша для подготовки любого вызова в ЦИВ.
- 13 - Rx LOG - электронный журнал принятых вызовов (вывести принятый вызов ЦИВ на дисплей);
- 14 - Клавиши управления командами, указанными в правой части дисплея.
Включение УКВ радиостанции с ЦИВ.
Нажать кнопку.
Включается экран управления УКВ
Основные операции с УКВ радиостанцией.
Включить отображение УКВ радиостанции, если она не включена клавишей
или клавишей

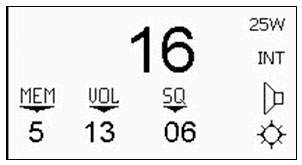

Обычный вид экрана УКВ радиостанции:
Установка канала.
Установка канала УКВ может быть выполнена двумя способами:
- нажимая числовые клавиши на клавиатуре или,
- используя клавишу «16»
Нажать числовые клавиши, пока требуемый номер канала не появится на дисплее:
Например:
Нажать клавиши
дисплей покажет
Для выбора частных каналов нажимаются клавиши,
и затем номер частного канала.
Нажать клавишу дисплей покажет
Установка слуховой вахты на двух каналах.
УКВ р/станция может нести вахту на двух каналах:
- приоритетного («16») канала и
- выбранного канала, прослушивая их одновременно.
Например: включить вахту на двух каналах «9» и приоритетном «16»
Выбрать канал «9». Нажать:
Когда включена вахта на двух каналах, то на дисплее появляется «DW», и приоритетный канал (P-CH) высвечивается в правом нижнем углу дисплея.
Выключить вахту на двух каналах можно тремя путями:
1. Нажать:
2. Нажать тангенту, при этом включится передатчик на выбранном канале «9»
3. Нажать клавишу включится передатчик на приоритетном канале «16».
Клавиши управления ЦИВ.

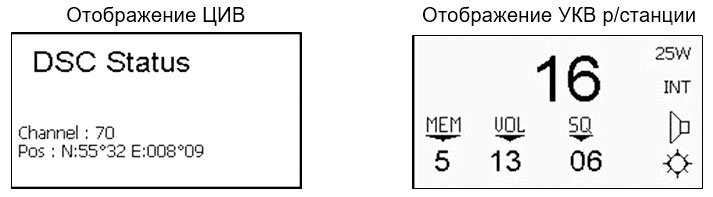

Клавиша
переключает отображения УКВ р/станции и ЦИВ на дисплее.
Клавиша
открывает электронные журналы принятых сообщений, где все вызовы ЦИВ сохраняются 48 часов. В журналах CALLS или ALARM CALLS сообщения читаются отдельно и сортируются по времени приема.
Клавиша
открывает меню передатчика ЦИВ. Отсюда возможно делать простые
вызовы (береговой р/ст., судовой р/ст., всех судов) и более сложные вызовы, включая специальные категории.
Клавиша
открывает меню записной книжки. Вызов из КНИГИ АДРЕСОВ – это полный вызов ЦИВ, включая название. При необходимости можно добавлять или удалять адреса из КНИГИ АДРЕСОВ.
Короткий формат сигнала бедствия ЦИВ
1) Если р/установка выключена, то нажать
2) Открыть защитный экран клавиши «DISTRESS»

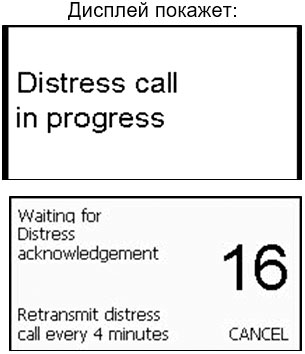

3) Нажать и удерживать кнопку «DISTRESS», пока на дисплее не появится слово «RELEASE». Это занимает 5 секунд времени, в течение которых горят индикаторные лампы TX и ALARM.
4) Ждать подтверждение приема бедствия от береговой радиостанции. Аварийный вызов будет автоматически повторяться каждые 3.5-4.5 минуты, пока не будет получено подтверждение.
Полный формат вызова бедствия ЦИВ
Например: Передать вызов бедствия с характером бедствия «Посадка на мель» (Grounding).
1) Нажать клавишу

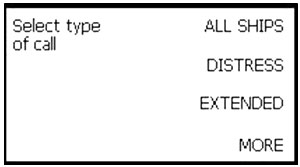

2) Выбрать «MORE».
3) Выбрать «DISTRESS», чтобы подготовить вызов с приоритетом «БЕДСТВИЕ».
4) Выбрать требуемый тип бедствия («Grounding»). Нажать «MORE».
5) Выбрать «GROUNDING».
Координаты автоматически вводятся в телефонный вызов
6) Открыть защитный экран клавиши «DISTRESS»

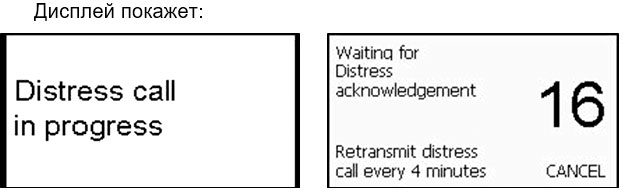

7) Нажать кнопку «DISTRESS», пока на дисплее не появится слово «RELEASE». Это занимает 5 секунд времени, в течение которых горят индикаторные лампы Tx и ALARM.
8) Ждать подтверждение приема вызова бедствия от береговой радиостанции. Аварийный вызов будет автоматически повторяться каждые 3.5-4.5 минуты, пока не будет получено подтверждение.
Получено подтверждение приема бедствия от береговой радиостанции с MMSI номером 002192000 (Blaavand Радио).
9) Нажать “VIEW”, чтобы просмотреть полученное подтверждение приема бедствия.
10) Нажать “MORE”, чтобы просмотреть вторую страницу.
11) Выбрать «AGAIN», чтобы снова вернуться к первой странице или выбрать «CONNECT», для отображения УКВ р/станции на дисплее.
12) Снять телефонную трубку. Передать сообщение о бедствии по радиотелефону.
