ГМССБ. Система ЦИВ

Содержание

  1. Назначение системы
  2. Избирательные номера радиостанций RR S19 (Section VI)
  3. Распределение частот для ЦИВ
  4. Судовое устройство ЦИВ
  5. Береговые радиостанции, использующие ЦИВ
  6. Вызовы ЦИВ
  7. Технический формат вызова ЦИВ
  8. Передача оповещений о бедствии
  9. Подтверждение оповещений о бедствии
  10. Ретрансляция оповещений о бедствии
  11. Прием оповещений аппаратурой ЦИВ
  12. Передача оповещений о сообщениях, относящихся к безопасности
  13. Тестирование аппаратуры ЦИВ
  14. Передача вызовов, не относящихся к бедствию и безопасности

Общие положения

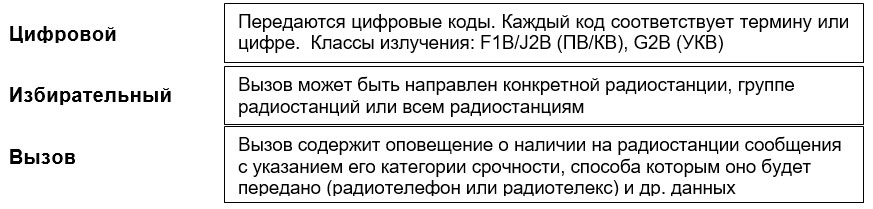

Назначение системы

Система ЦИВ является составной частью ГМССБ и используется для:

  • Несения радиовахты на частотах бедствия и безопасности.
  • Оповещения о бедствии в направлениях судно-берег, судно-судно.
  • Подтверждения вызова бедствия (как правило, только береговые радиостанции), ретрансляции вызова бедствия.
  • Оповещения о передаче сообщений с категориями срочность и безопасность.
  • Установления служебной связи на рабочих каналах.
  • Опроса терминалов судов (поллинг), запроса координат.
  • Заказа телефонных разговоров через береговые станции, имеющие автоматическое соединение с береговой телефонной сетью.

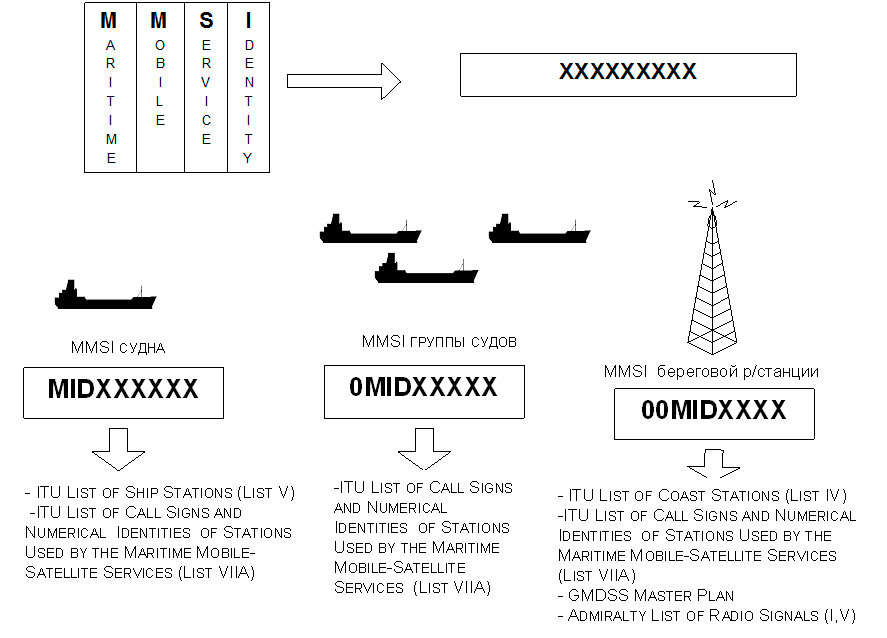

Избирательные номера радиостанций RR S19 (Section VI)

Избирательные номера радиостанций  RR S19 (Section VI)

Коды национальной принадлежности (MID) приведены в следующих документах:

  • Регламент радиосвязи, часть F табл. 4
  • ITU "List VIIA", Part I, Table 4

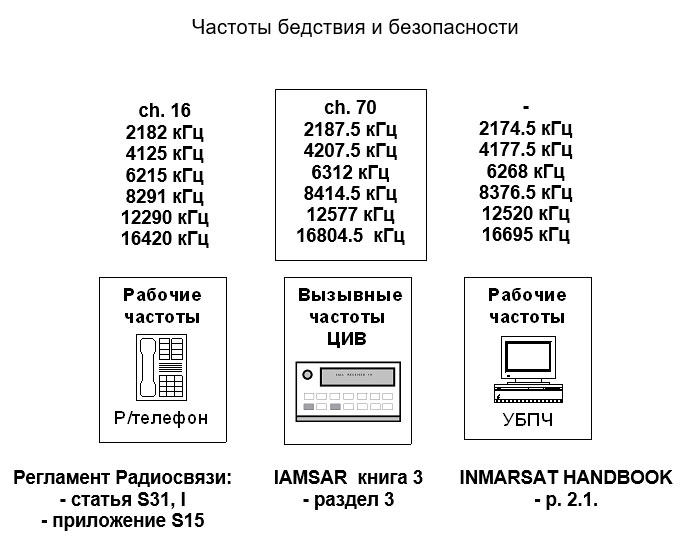

Распределение частот для ЦИВ

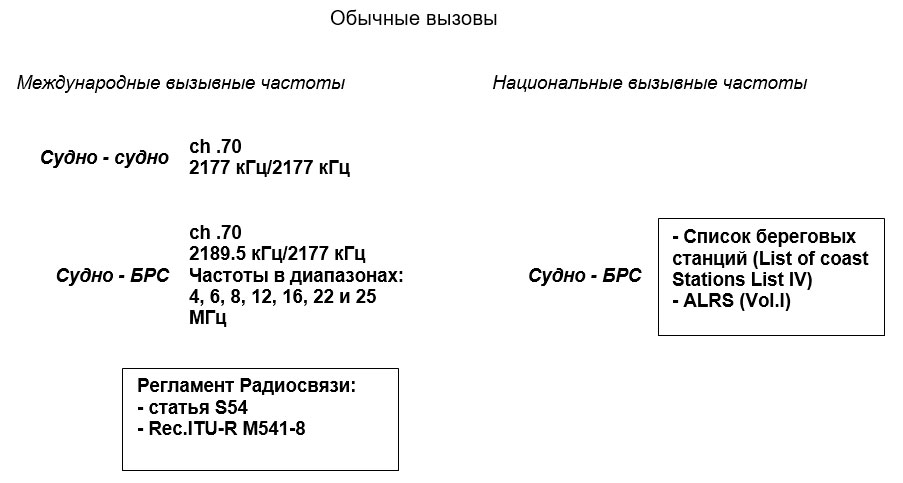

Обычные вызовы

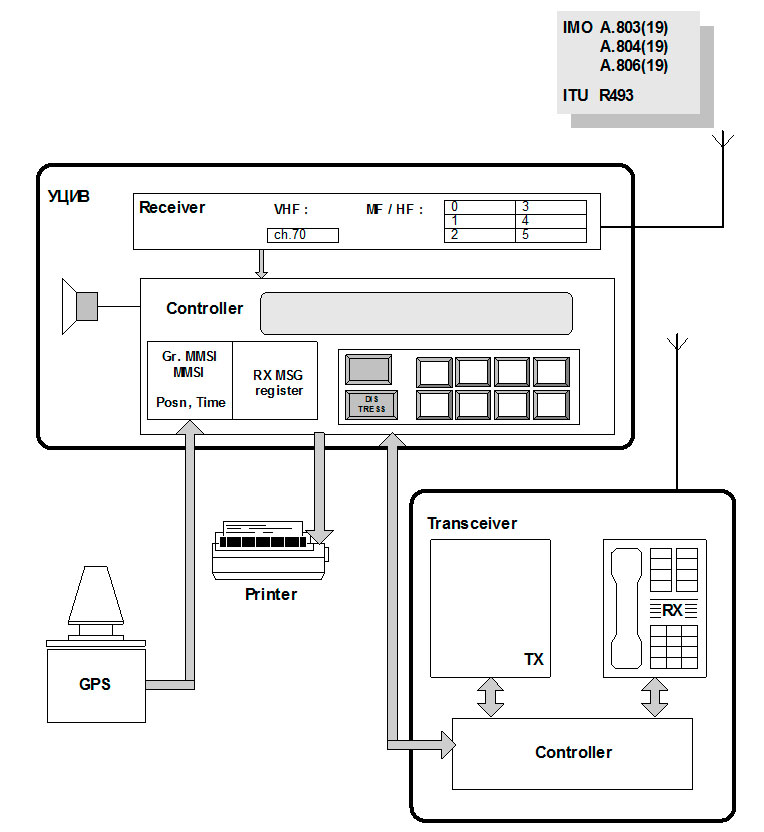

Судовое устройство ЦИВ

Судовое устройство ЦИВ

  • Идентификационный номер устройства ЦИВ не может быть изменен оператором.
  • Устройство ЦИВ должно иметь средства для ручного и автоматического ввода координат судна.
  • Должна быть обеспечена звуковая и визуальная сигнализация приема вызовов. В памяти ЦИВ должно храниться, по крайней мере, 20 принятых сигналов бедствия.
  • Клавиатура ЦИВ должна иметь кнопку, специально выделенную для инициализации подачи сигнала бедствия. Эта кнопка должна быть четко обозначена и не использоваться для каких-либо других целей.
  • Запуск сигналов бедствия с использованием ЦИВ должен обладать абсолютным приоритетом перед любыми другими видами работы радиостанции.

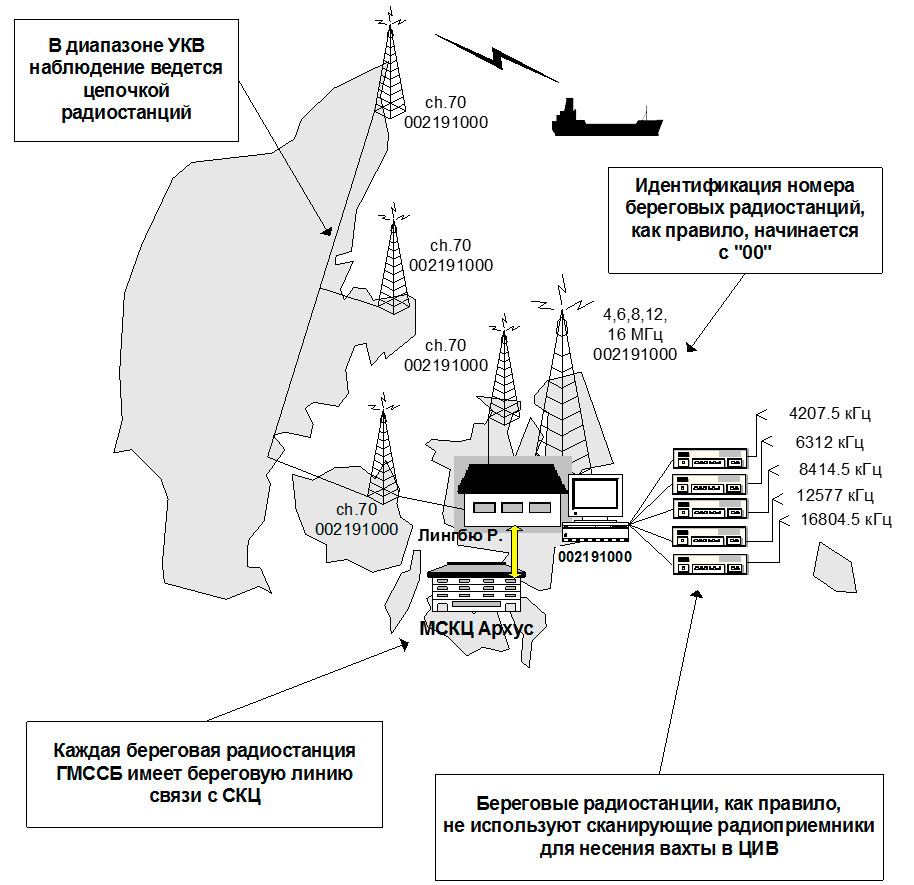

Береговые радиостанции, использующие ЦИВ

Береговые радиостанции при помощи устройств ЦИВ ведут наблюдение на частотах бедствия и безопасности, а также на международных и национальных вызывных частотах

Береговые радиостанции, использующие ЦИВ

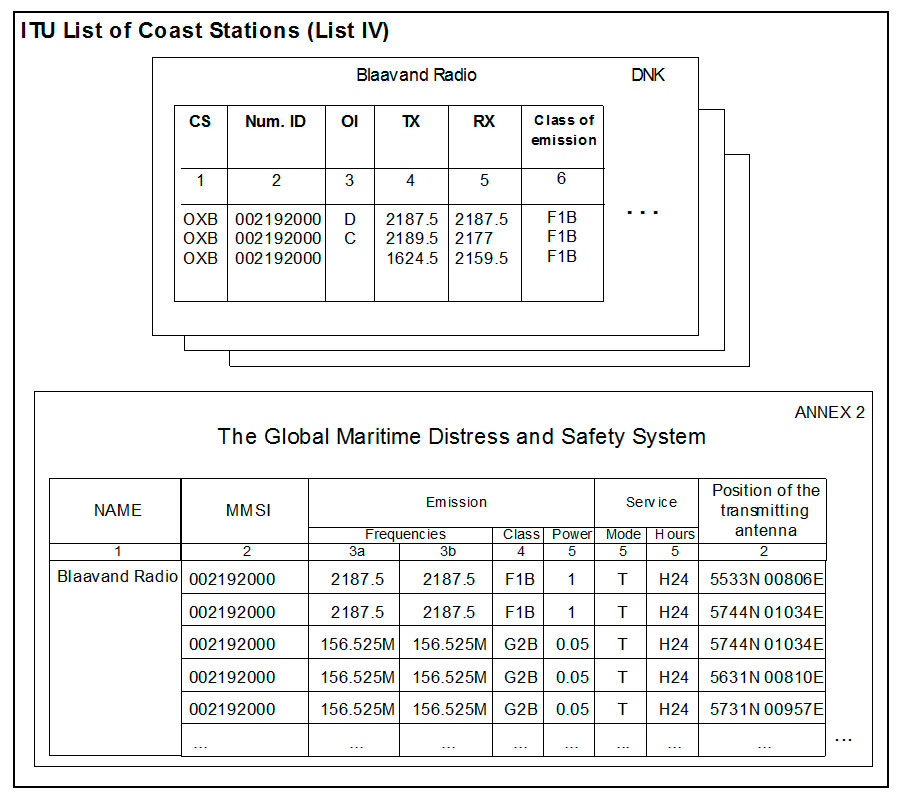

Информация о работе береговых радиостанций в системе цифрового избирательного вызова может быть получена в МСЭ Список береговых станций (ITU List of Coast Stations List IV), Адмиралтейский список радиосигналов (Admiralty List of Radio Signals) и в ГМССБ Мастер-План (GMDSS MASTER PLAN).

ITU List of Coast Stations List IV

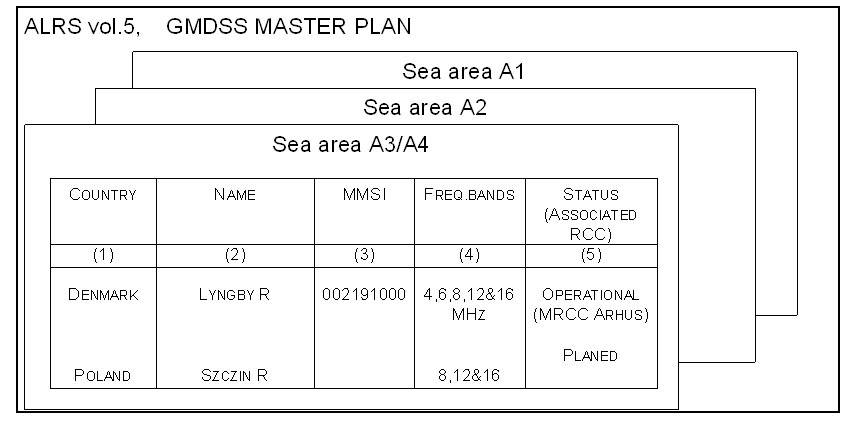

GMDSS MASTER PLAN

Вызовы ЦИВ

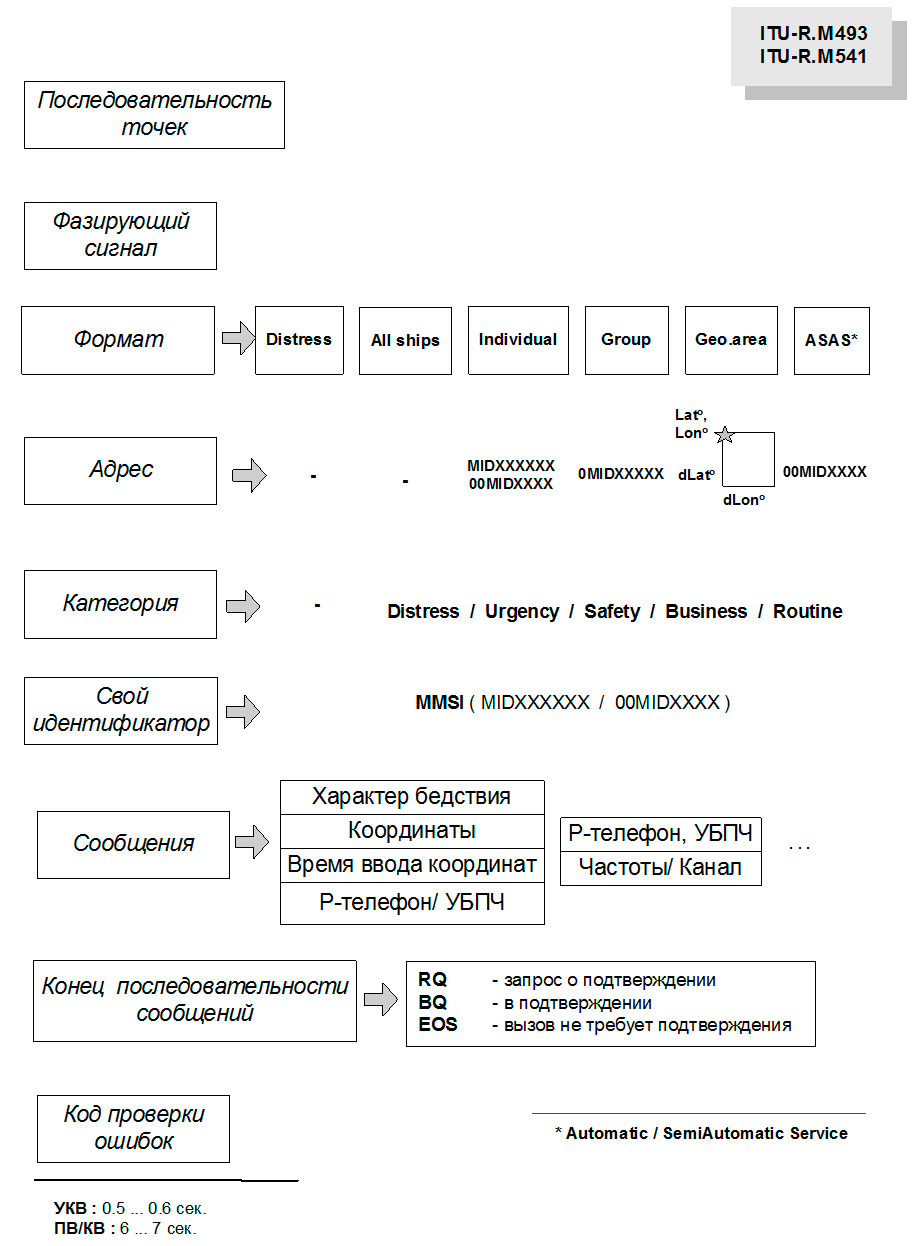

Технический формат вызова ЦИВ

GMDSS MASTER PLAN

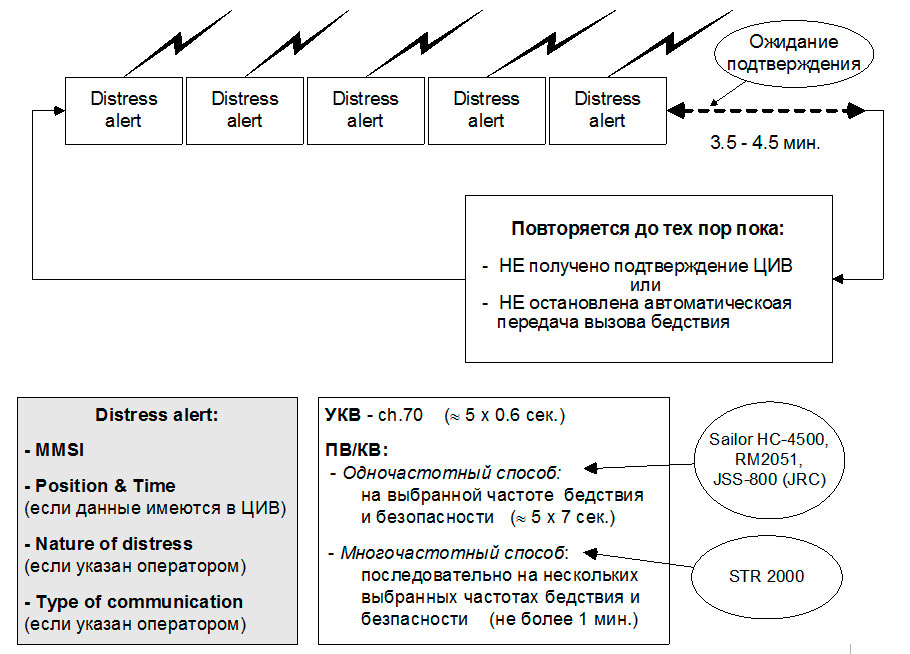

Передача оповещений о бедствии

Сигнал бедствия применяется для оповещения спасательно-координационных центров через береговые радиостанции, а также судов, находящихся поблизости от терпящего бедствие судна, о том, что судно терпит бедствие. Сигнал бедствия посылается только по приказу лица, ответственного за судно, в случае, когда судну или любому человеку грозит неминуемая гибель и требуются немедленная помощь.

  • Настроить передатчик на одну из частот бедствия и безопасности (многие судовые радиостанции позволяют настраивать передатчик дистанционно, указав частоту на контроллере ЦИВ)
  • Если позволяет время, указать характер бедствия и вид последующей связи
  • Передать сигнал бедствия ЦИВ

Подготовиться к последующему обмену, настроив передатчик и приемник радиостанции на соответствующую рабочую частоту бедствия и безопасности из того же диапазона.

Передача оповещений о бедствии

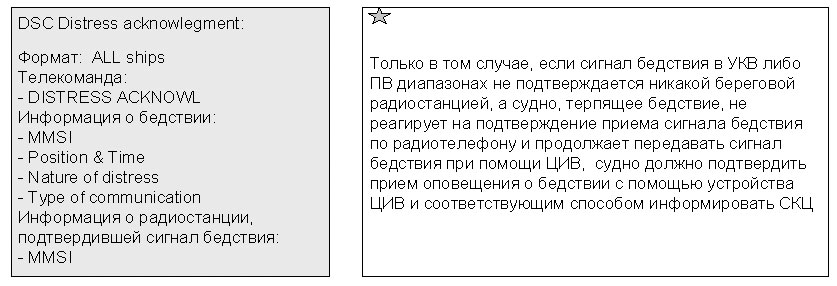

Подтверждение оповещений о бедствии

Сигнал бедствия ЦИВ должен, как правило, подтверждаться с помощью оборудования ЦИВ только береговыми радиостанциями.

Судовая радиостанция, принявшая оповещение о бедствии при помощи ЦИВ от другого судна, должна:

  • открыть радиовахту на соответствующей рабочей частоте бедствия и безопасности ГМССБ
  • сделать небольшую паузу, если судно находится в зоне действия береговой радиостанции, и подтвердить прием сигнала бедствия по радиотелефону на 16 канале УКВ (если сигнал бедствия был принят УКВ ЦИВ), либо на частоте 2182 кГц (если сигнал был принят на 2187.5 кГц)

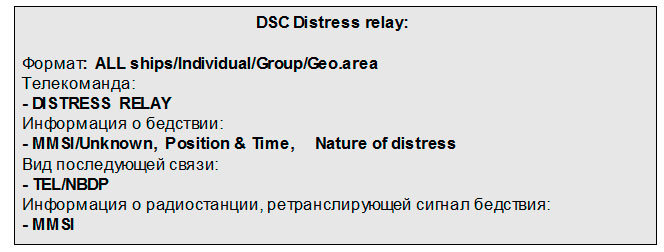

Ретрансляция оповещений о бедствии

Оборудование ЦИВ позволяет:

  • ретранслировать принятые сигналы бедствия ЦИВ
  • вводить с клавиатуры все необходимые данные для ретрансляции сигнала бедствия (если сам сигнал бедствия не был принят аппаратурой ЦИВ)

Прием оповещений аппаратурой ЦИВ

При получении вызова судовое устройство ЦИВ включает звуковую и визуальную сигнализацию. В случае получения сигнала бедствия, звуковая сигнализация должна быть выключена оператором. При получении любых других вызовов звуковая сигнализация отключается через ограниченное время.

Информация, содержащаяся в вызове, выводится на экран и запоминается во внутренней памяти контроллера ЦИВ (в электронном журнале принятых вызовов). Электронный журнал устройства ЦИВ должен иметь возможность хранить, по крайней мере, 20 последних принятых оповещений о бедствии.

Если к устройству ЦИВ подключен принтер, то принятые вызовы также могут быть распечатаны.

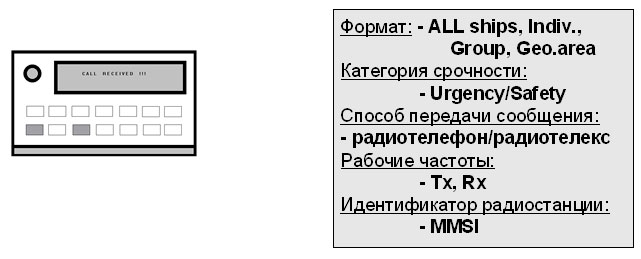

Передача оповещений о сообщениях, относящихся к безопасности

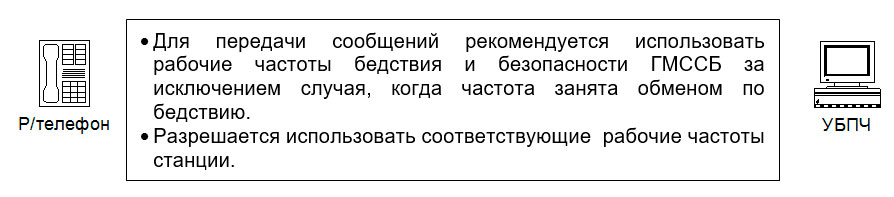

Сообщения, относящиеся к безопасности, по правилам ГМССБ передаются в два этапа:

I-й этап: передача оповещения при помощи устройства ЦИВ на одной из вызывных частот бедствия и безопасности

II-ой этап: передача сообщения по радиотелефону или с использованием радиотелекса на частоте, указанной в оповещении

Тестирование аппаратуры ЦИВ

В оборудовании ЦИВ используется два способа тестирования:

  • внутреннее тестирование
    • Проверка без излучения в эфир по петле обратной связи "Контроллер ЦИВ- контроллер приемопередатчика - приемник ЦИВ - контроллер ЦИВ" либо с использованием эквивалента антенны
  • внешнее тестирование
    • Передача тестового вызова (с телекомандой TEST) в диапазонах ПВ/КВ в адрес береговой радиостанции. Положительным результатом теста является ответ береговой радиостанции. Тестовый вызов имеет категорию срочности Safety. Регламент Радиосвязи рекомендует избегать использование для тестирования частот бедствия и безопасности.

Конвенция по несению вахт и дипломированию моряков (STCW-78/95) рекомендует ежедневно проводить проверки всех вахтенных устройств ЦИВ судовой радиостанции и не реже чем один раз в неделю выполнять внешнюю проверку вахтенного ЦИВ ПВ/КВ. Результаты проверок должны быть записаны в радиожурнал.

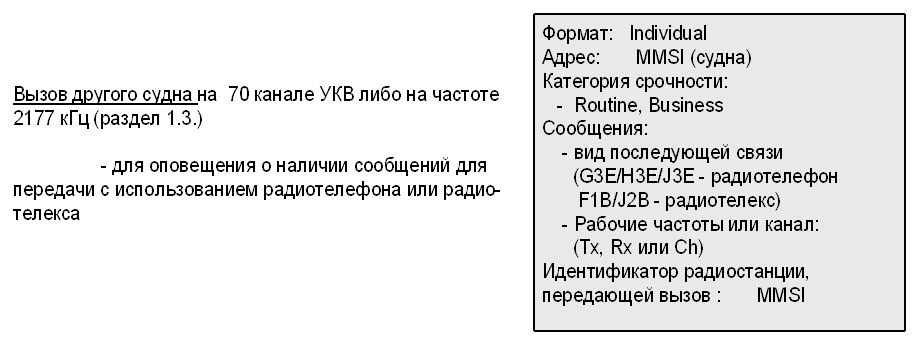

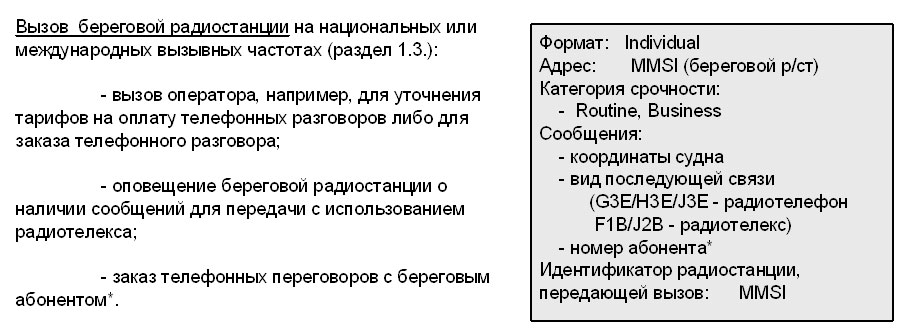

Передача вызовов, не относящихся к бедствию и безопасности

Литература

ГМССБ за три недели - Припотнюк А.В., Дубчук П.С. [2015]
