Буксирный гак – устройство, применяемое буксирами для быстрого крепления и отдачи концов буксирных тросов. Как правило, гаки оборудуются пружинным амортизатором, чтобы амортизировать рывки буксирного троса.
Tow hook is a device used by tugs to which the end of towing hawser is made fast. It is usually fitted with a compressive spring to absorb the shocks on the hawser.

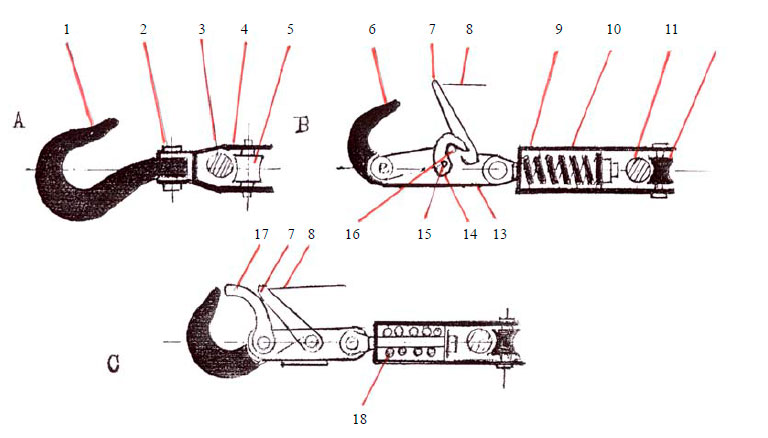

- A. Неоткидной открытый буксирный гак / Nonhinged open tow hook
- B. Откидной открытый буксирный гак / Hinged open tow hook
- C. Откидной закрытый буксирный гак / Closed hinged tow hook
- D. Откидной буксирный гак с дистанционным управлением / Slip tow hook with remote control
- E. Буксирный полуавтоматический гак / Tow automanual hook
A Неоткидной открытый буксирный гак / Nonhinged open tow hook
- (1) Гак (Крюк) / Tow hook
- (2) Осевой болт / Axis bolt
- (3) Буксирная дуга / Tow rail (Towing rail)
- (4) Обойма крюка (планка) / Hook casing (strip)
- (5) Направляющий ролик / Guide roller.
B Откидной открытый буксирный гак / Hinged open tow hook
- (6) Откидной гак / Hinged hook
- (7) Рычаг дистанционного управления / Remote control lever
- (8) Трос дистанционного управления / Remote control cable
- (9) Пружинный амортизатор / Spring shock absorber
- (10) Обойма (муфта) / Holder
- (11) Буксирная дуга / Tow rail (Towing rail)
- (12) Направляющий ролик / Guide roller
- (13) Планка / Strip
- (14) Стопорная собачка / Retaining pawl
- (15) Палец / Pin
- (16) Стопор / Pawl (lock)
- (17) Защелка (предохранительная защелка) /Trip (catch; safety catch)
- (18) Тарельчатая пружина / Belleville spring (Disk spring).

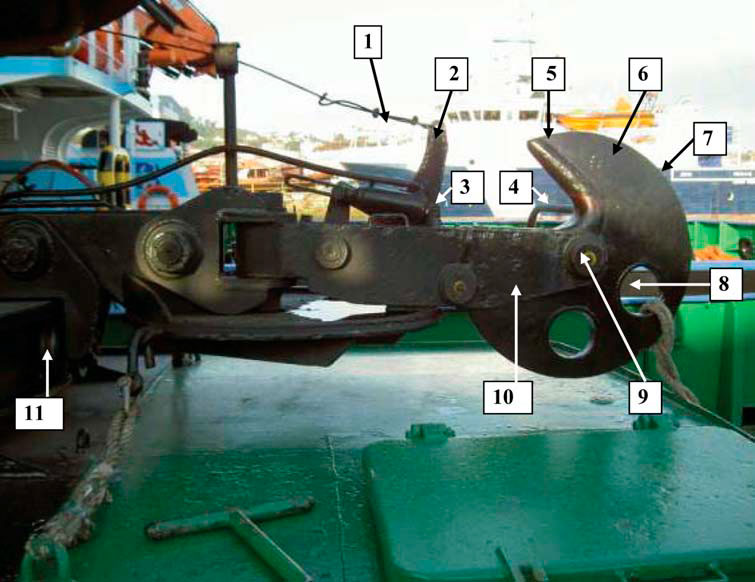

Откидной буксирный гак / Slip tow hook
- (1) Трос дистанционного управления / Remote control cable
- (2) Рычаг дистанционного управления / Remote control lever
- (3) Механизм автоматической отдачи гака / Automatic releasing mechanism
- (4) Зев / Mouth
- (5) Носок / Tongue (Beak)
- (6) Крюк / Hook
- (7) Спинка / Shank
- (8) Ушко (проушина) / Eye
- (9) Осевой болт /Axis bolt
- (10) Обойма крюка (планка) / Hook casing ( strip)
- (11) Погон с роликами / Roller path
Литература
Термины, применяемые в морской индустрии. Флот, Контейнеры. Том 1,2 - Н.А. Решетов, С.С. Кощий, В.А. Яковлев [2010]
