Усилительные устройства дау

Усилительные устройства в системах управления ДАУ служат для преобразования и усиления сигналов с целью изменения положения регулирующих органов объектов управления, обеспечиваются усилителями и сервомоторами с помощью вспомогательной энергии, в зависимости от вида которой различают гидравлические, пневматические, электрические усилители и сервомоторы.

Рабочей средой для гидравлических усилителей и сервомоторов используются минеральные масла с небольшой вязкостью. В системах управления применяются однопроточные струйные и золотниковые гидравлические усилители.

Однопроточный струйный усилитель приведен на рис. 1.4, в нем расположено напорное сопло «4», укрепленное на поворотном валике «2».

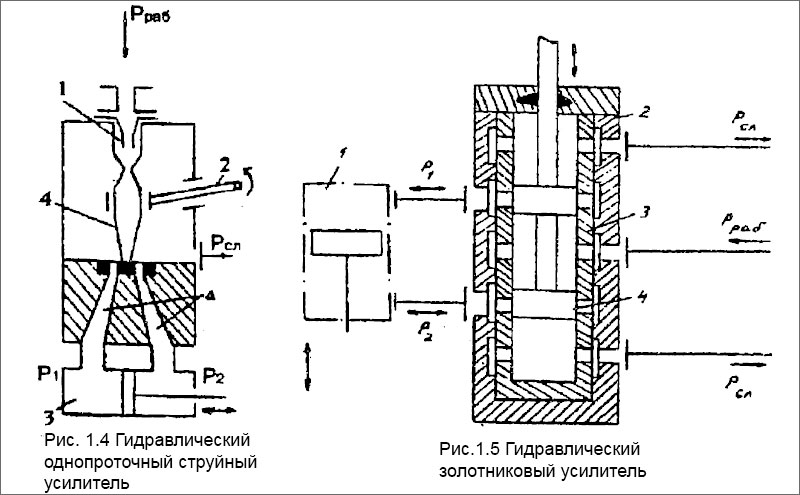

Гидравлический однопроточный струйный усилитель и Гидравлический золотниковый усилитель

Верхняя часть сопла выполнена расширяющейся для улавливания рабочей жидкости из неподвижного сопла «1». Струя жидкости из сопла «4» попадает через приемные каналы «а» в полости сервомотора «3». Давление Р1 и Р2 жидкости в приемных каналах и полостях сервомотора устанавливается одинаковыми или различными в зависимости от того, какая часть струи попадает в каждый из каналов при отклонении сопла от среднего положения. При этом поршень сервомотора занимает положение, соответствующее отклонению сопла валика «2».

Золотниковый усилитель, показанный на рис. 1.5, управляет поступлением рабочей жидкости в полости сервомотора «1» давлением Рраб и сливом отработанной жидкости с помощью расположенной в корпусе «2» золотниковой пары «3» — золотник «4». В нейтральном (среднем) положении отсечные кромки золотника перекрывают окна, соединяющие полости усилителя с полостями сервомотора, поршень которого находится в покое.

При смещении золотника из нейтрального положения одно из окон втулки сообщается с напорной полостью сервомотора, другое—со сливной. В зависимости от соотношения размеров отсечных поясков золотника и ширины окон втулки золотниковые усилители бывают с положительным, нулевым и отрицательным перекрытием.

Для повышения чувствительности некоторые усилители выполняют в виде самоцентрующихся золотников, в которых поддерживается масляный зазор или между золотником и втулкой.
