Основные требования
Постоянство частоты тока - основное условие нормальной работы потребителей электроэнергии.
Снижение частоты тока приводит к уменьшению частоты вращения электродвигателей электромеханизмов и к значительному понижению их производительности. Понижение частоты приводит к уменьшению к. п. д. первичных двигателей.
Повышение частоты тока сверх номинальной приводит к возрастанию мощности электродвигателей и к увеличению потребления электроэнергии судовыми механизмами; возрастает также температура нагрева, перегрев электро-двигателей.
Регулирование частоты тесно связано с распределением активной мощности между агрегатами судовой электростанции, так как восстановление частоты в электроэнергетической системе достигается путем изменения активной мощности этих агрегатов.
Устройства автоматического регулирования должны поддерживать постоянство частоты в электроэнергетической системе при экономически наивыгоднейшем распределении нагрузки между агрегатами и обеспечивать высокую надежность работы системы как в нормальных, так и в аварийных режимах.
Структурная схема регулирования
Причиной изменения частоты вращения является нарушение баланса между суммарной мощностью, вырабатываемой генераторами, и суммарной мощностью, потребляемой приемниками.
Регулирование частоты тока осуществляется регуляторами частоты вращения первичных двигателей и регуляторами частоты тока. Первые непосредственно реагируют на изменение частоты вращения первичного двигателя, а вторые - на изменение тока генератора и его частоты.
Структурная схема системы автоматического регулирования частоты тока и распределения активной мощности (рис. 21.6) включает следующие элементы: измерительный элемент регулятора частоты вращения ИЭРЧВ, реагирующий на отклонение частоты вращения от заданного значения; исполнительный орган регулятора частоты вращения ИОРЧВ; измерительный орган частоты тока (датчик частоты) ДЧ; измерительный орган активного тока (датчик активного тока) ДАТ; усилитель У; серводвигатель СД- исполнительный орган устройства регулирования частоты тока и распределения активной мощности;. первичный двигатель ПД; генератор Г.
При нарушении установившегося режима в системе приходят в действие регуляторы частоты вращения и частоты тока.
В процессе регулирования устанавливается новое значение частоты тока, определяемое статизмом характеристик регулирования.
Регулирование частоты тока и активной мощности генераторов осуществляется воздействием на исполнительный орган регулятора частоты вращения первичного двигателя.

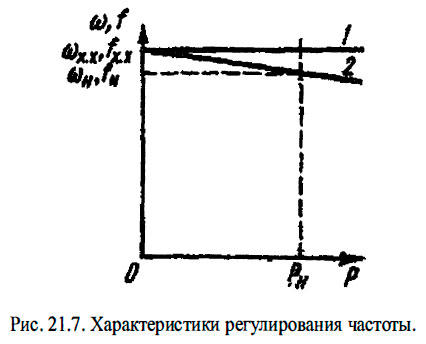

Для регулирования частоты вращения и частоты тока применяются регуляторы с астатической 1 и статической 2 характеристиками (рис. 21.7), выражающими зависимость угловой скорости ω и частоты f от значения активной мощности Р.
При регулировании по астатической характеристике частота в системе остается постоянной независимо от величины нагрузки. Регулирование по статической характеристике дает возможность получить заданное распределение активной нагрузки между генераторами, но при этом с увеличением нагрузки частота уменьшается.
Коэффициент статизма характеристики регулирования определяется по формулам:
где ωx.x, fx.x- угловая скорость и частота при холостом ходе;
ωном , fном - угловая скорость и частота при номинальной активной нагрузке генератора.
Регуляторы частоты вращения характеризуются также степенью неравномерности
где nх.х - частота вращения при холостом ходе;
nном— частота вращения при номинальной нагрузке;
nср - частота вращения при половинной нагрузке.
Основной способ регулирования частоты вращения - по мгновенному отклонению регулируемого параметра. На этом принципе основаны центробежные регуляторы частоты вращения, широко используемые в судовых электроэнергетических системах.
Устройство регулирования частоты и автоматического распределения активных нагрузок типа УРЧН
На каждой из генераторных секций ГЭРЩ (рис. 21.8) установлены: датчик активного тока ДАТ и усилитель У; кроме того, на секции генератора Г1 установлен прибор регулирования частоты ПРЧ.
Каждый из датчиков активного тока ДАТ измеряет активную составляющую нагрузки своего генератора. Датчики активного тока через блокирующие контакты генераторных выключателей соединены по дифференциальной схеме. Разностный ток их выходов протекает по обмоткам управления всех магнитных усилителей устройства. Выбор балластного агрегата (т. е. агрегата, регулировочная характеристика которого в процессе распределения остается фиксированной) осуществляется путем выключения питания усилителя выбранного агрегата. Выход каждого усилителя включен на обмотку управления двигателя регулятора частям вращения агрегата.
Устройство типа УРЧН, включенное в систему, работает следующим образом. При равенстве значений активных нагрузок генераторов выходные токи датчиков активного тока равны, ток в цепи дифференциальной связи между датчиками отсутствует, напряжения на выходах усилителей равны нулю и двигатели регуляторов частоты вращения не работают.
При рассогласовании значений активных нагрузок агрегатов в цепи дифференциальной связи протекает ток, определяемый значением разности выходных токов датчиков ДАТ; на выходах усилителей появляется напряжение, полярность которого определяется направлением тока в обмотке управления усилителя У. Включенные к выходам усилителей серводвигатели СД в зависимости от полярности сигналов воздействуют на настройки регуляторов частоты вращения РЧВ, которые соответственно перемещают регулировочные характеристики регуляторов частоты вращения агрегатов в сторону уменьшения величины рассогласования активных нагрузок, чем достигается пропорциональное распределение активной мощности между генераторами.
Схемы уравнительных связей при параллельной работе синхронных генераторов.
Уравнительные связи применяются для равномерного распределения реактивных нагрузок между параллельно работающими синхронными генераторами, имеющими автоматическую систему регулирования напряжения.
Уравнительные связи осуществляют на постоянном и на переменном токе.
Принцип осуществления уравнительных связей на постоянном токе является единым для всех систем регулирования. В этом случае силовые выпрямители параллельно работающих генераторов по существу в свою очередь работают параллельно на общие шины, от которых при одинаковом напряжении питаются обмотки возбуждения генераторов. Если генераторы разной мощности, то в обмотку возбуждения генератора меньшей мощности включается соответствующий уравнительный резистор.
Схемы уравнительных связей на переменном токе для различных систем регулирования имеют специфические особенности.
