Судовые электрические сети

Судовая электрическая сеть состоит из кабелей и проводов, соединяющих источники электроэнергии с распределительными устройствами, а распределительные устройства – с потребителями электроэнергии, расположенными в разных частях судна.

По степени важности и назначению различают следующие сети:

  • основную (или первичную) силовую сеть – соединяющую основные, резервные и аварийные источники электроэнергии с ГРЩ, РЩ и наиболее мощными и ответственными потребителями энергии;
  • вторичную силовую сеть – соединяющую потребители электроэнергии и вторичные распределительные щиты;
  • сети питания отдельных систем и судовой автоматики;
  • сеть постоянного тока;
  • сеть нормального освещения;
  • сеть аварийного освещения;
  • сеть установок слабого тока – предназначенную для коммутации электроэнергии на установки и приборы управления судном, средств внутренней связи, сигнализации, приборов измерения;
  • сеть радиотрансляции;
  • другие специфические сети, зависящие от характеристик и назначения потребителей электроэнергии, подключенным к ним (например, сеть сигнально-отличительных огней, сеть сварочной аппаратуры и др.).

Принцип построения электрической сети зависит от класса и назначения судна, мощности эго энергетической установки, количества и расположения потребителей электроэнергии. Различают следующие схемы распределения энергии (рис. 63):

  • магистральные, в которых все потребители получают питание по нескольким магистралям через включенные в них щиты или магистральные коробки;
  • фидерные (радиальные), в которых наиболее ответственные потребители получают питание непосредственно от ГРЩ по отдельным фидерам, а все остальные потребители – от распределительных устройств (щитов), питающихся по отдельным фидерам от ГРЩ;
  • магистрально-фидерные (смешанные), в которых часть потребителей получает питание по магистральной системе, а наиболее важные потребители – по фидерной.

Магистральные и смешанные системы распределения электроэнергии обычно используются в силовых сетях сравнительно небольшой мощности. Фидерная схема распределения электроэнергии обладает высокой надежностью, так как выход из строя любого отдельного фидера не нарушает питания остальных потребителей. В магистральной схеме распределения электроэнергии при повреждении отдельной магистрали электропитания лишается достаточно большая группа потребителей и исключается возможность централизованного управления питанием потребителей электроэнергии. Однако магистральная схема построения электрической сети имеет меньшую массу по сравнению с фидерной.

Различные силовые сети одного и того же судна могут иметь различные схемы распределения электроэнергии. Например, основная силовая сеть может строиться по фидерной или смешанной схеме, а сеть освещения – по магистральной схеме распределения электроэнергии.

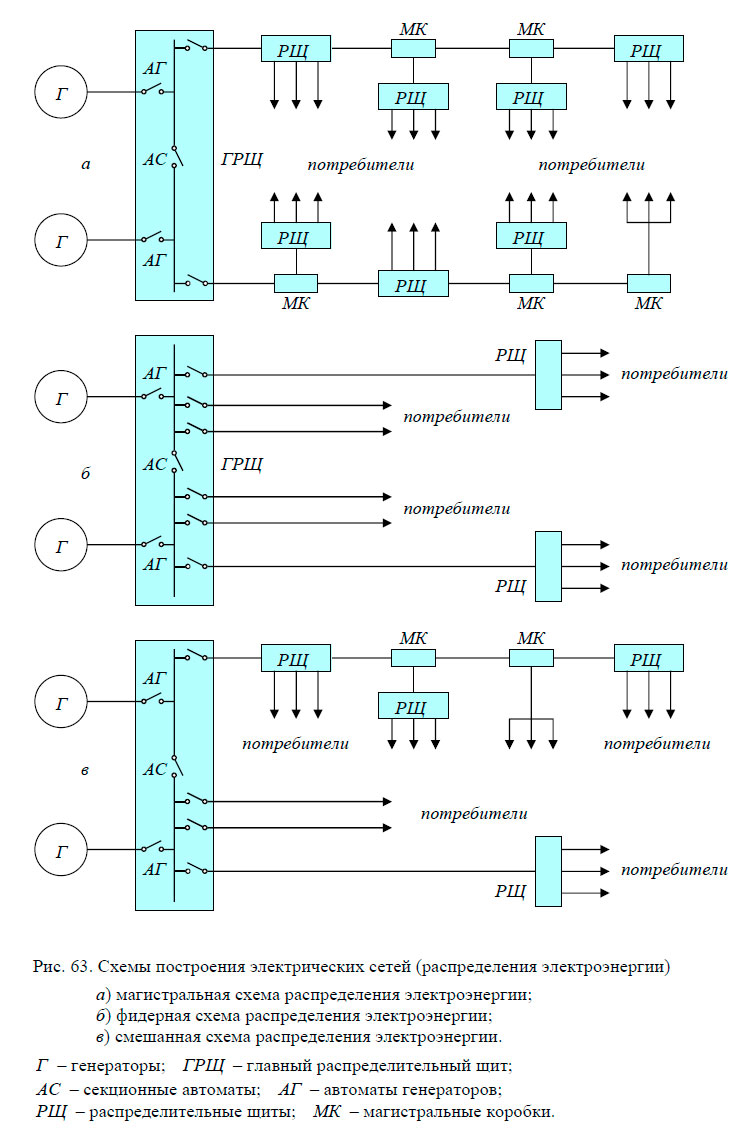

Схемы построения электрических сетей (распределения электроэнергии)

Литература

Судовые энергетические установки. Комбинированные и ядерные установки. Болдырев О.Н. [2007]
