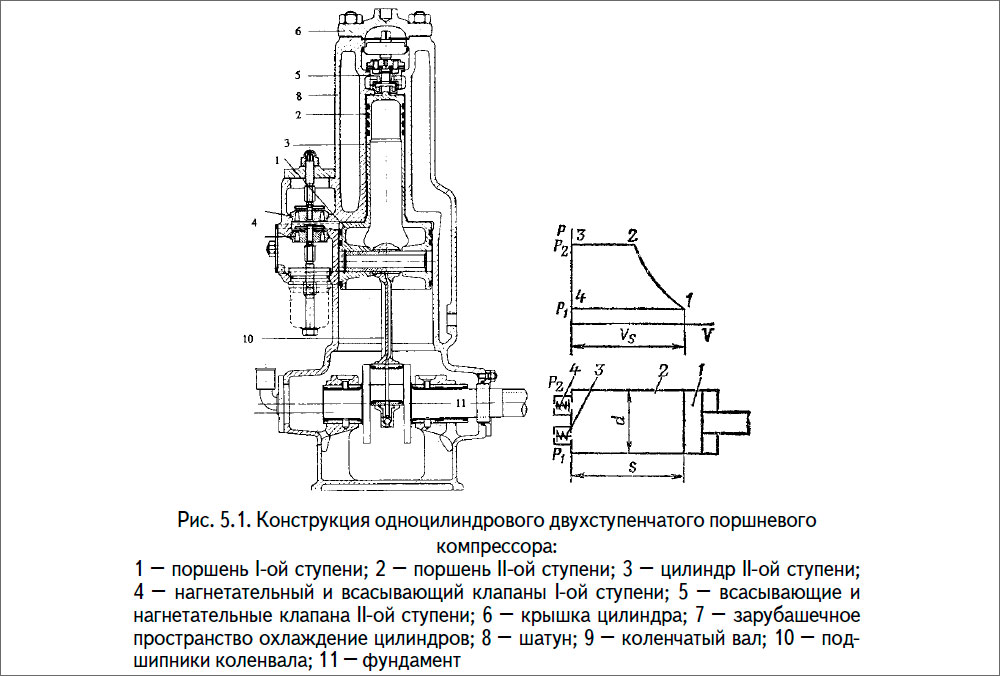

Все поршневые компрессоры выполнены по единой схеме, показанной на рис. 5.1.
Конструктивными элементами компрессора являются: поршень 1, и 2, цилиндр 3, всасывающие и нагнетательные клапаны 4 и 5. Поршень совершает в цилиндре возвратно-поступательное движение, который приводится в движение от двигателя через коленчатый вал и шатун. Цилиндр имеет водяное или воздушное охлаждение. Клапаны выполнены пружинными, невозвратными, самодействующими.
ЦИКЛ РАБОТЫ КОМПРЕССОРА. При ходе сжатия давление в цилиндре несколько превышает давление нагнетания. Под этим давлением открывается нагруженный пружиной невозвратный нагнетательный клапан, и воздух проходит в нагнетательный трубопровод при почти постоянном давлении. В конце хода под действием разницы давлений над и под клапаном, также в результате воздействия пружины нагнетательный клапан закрывается и в зазор между поршнем и крышкой цилиндра отсекается небольшое количество воздуха высокого давления. При ходе всасывания этот воздух расширяется, и давление в цилиндре снижается до тех пор, пока не откроется нагруженный пружиной всасывающий клапан. Затем цикл повторяется.
При ходе поршня нагнетания объем цилиндра уменьшается, давление газа в нем увеличивается (сжатие газа). Сжатие происходит до тех пор, пока давление газа не увеличится до давления Р2, достаточного для преодоления силы упругости пружины нагнетательного клапана. При дальнейшем движении поршня газ через открытый нагнетательный клапан будет вытесняться (нагнетаться) в систему. Процесс нагнетания происходит до тех пор, пока поршень не придет в ВМТ. При последующем ходе поршня нагнетательный клапан автоматически закрывается и все процессы повторяются.
