ГМССБ. Судовая аппаратура АИС

Типы станций АИС

Станции АИС устанавливаются на подвижных и стационарных объектах.

К подвижным (или мобильным) станциям относятся:

  • судовые станции класса А;
  • судовые станции класса В;
  • воздушные станции на поисково-спасательных судах;
  • станции, устанавливаемые на навигационных объектах;
  • портативные носимые станции, используемые лоцманами на борту судна.

К стационарным станциям относятся:

  • базовые станции;
  • репитерные станции.

Станции класса А полностью отвечают всем международным требованиям и должны устанавливаться на конвенционных судах в соответствии с требованиями Главы 5 СОЛАС. Станции класса В не имеют минимального дисплея для отображения информации, не требуют ввода рейсовой информации. Такие станции предназначены для установки на не конвенционных судах (прогулочные, яхты, рыболовецкие суда).

Станции АИС могут устанавливаться на воздушных судах для поисково-спасательных операций.

Станции, устанавливаемые на навигационных объектах (СНО) выполняют роль радиомаяка и передают специальное сообщение 21, содержащее собственный идентификатор, тип СНО, признак точности, местоположение, вид навигационного датчика.

К базовым станциям относят АИС, устанавливаемые на береговых станциях, участвующих в системе регулирования движением судов (СРДС). Базовые станции обеспечивают мониторинг, т.е. наблюдение судов в определенной прибрежной зоне, могут передавать специальные бинарные сообщения, содержащие информацию о судах, которые не оборудованы АИС, но сопровождаются береговыми РЛС, а также выполняют многие другие функции.

Для расширения зоны действия береговой базовой станции, например для мониторинга акватории, скрытой береговым рельефом, используют ретрансляторы - репитерные станции.

Состав судовой аппаратуры АИС

Станция АИС (или транспондер) состоит из двух функциональных узлов: основного блока и пульта управления и отображения (ПУО).

Основной блок обеспечивает все функции АИС и может работать автономно без ПУО. ПУО предназначен для взаимодействия с оператором. ПУО получает от основного блока команды управления и передает основному блоку команды ручного ввода. Обмен между основным блоком и ПУО осуществляется через последовательный интерфейс RS-422 со скоростью 9600 бит/сек.

Структурная схема судовой АИС класса А приведена на рис. 29.10.

В состав основного блока судовой станции АИС класса А входят:

  • два приемника каналов AIS-1 и AIS-2 с декодерами TDMA с возможностью переключения на региональные каналы;
  • передатчик, переключаемый на каналы AIS -1 и AIS-2 и на региональные каналы;
  • приемник н декодер ЦИВ (канал 70);
  • антенный переключатель прием/передача;
  • встроенный приемник ГНСС;
  • кодеры сигналов ЦИВ и TDMA;
  • микропроцессорный контроллер, управляющий работой аппаратуры;
  • встроенное устройство интегрального контроля работоспособности (ВИТ - Built-In Integrity Test).

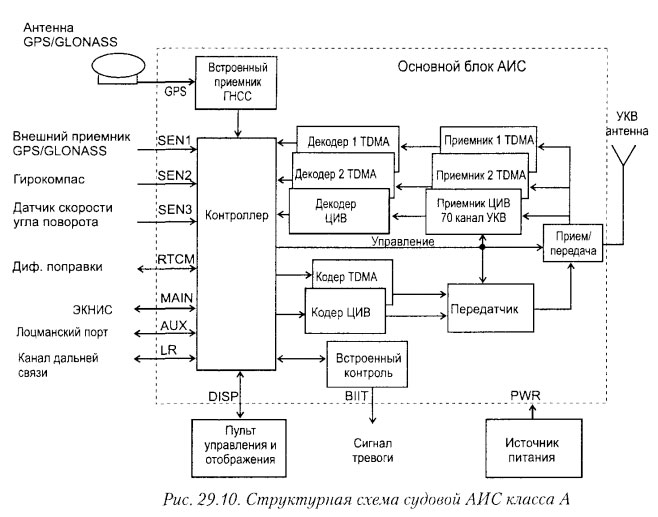

Структурная схема судовой АИС класса А

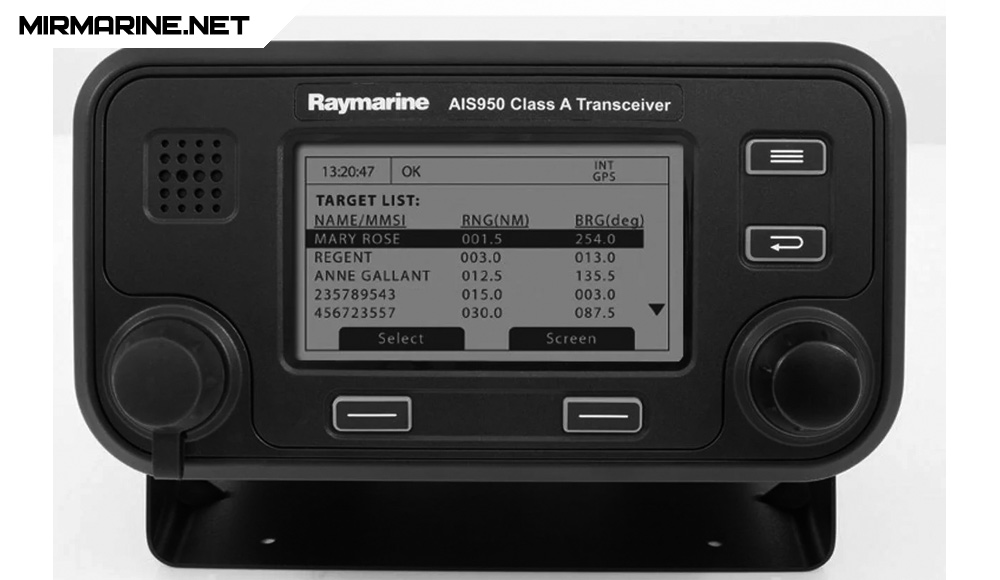

Минимальный (текстовый) дисплей и клавиатура обеспечивают возможность ввода в аппаратуру АИС статической и рейсовой информации, а также ввода и отображения текстовых сообщений, связанных с безопасностью мореплавания. Конструктивно минимальный дисплей и клавиатура выполняются в виде отдельного малогабаритного прибора либо объединяются с основным прибором АИС, Минимальный дисплей должен отображать данные не менее чем по трем судам, включая пеленг, дальность и название судна-цели. Другие данные о судне могут быть отображены с помощью горизонтальной "прокрутки" текста. При этом данные о пеленге и дальности сохраняются на экране. Путем вертикальной "прокрутки" можно отобразить данные о других судах-целях. При сопряжении аппаратуры АИС с судовым навигационным дисплеем все функции ввода и отображения информации реализуются на сопрягаемом дисплее.

Встроенный приемник ГНСС обеспечивает временную синхронизацию аппаратуры АИС и является резервным источником информации о местоположении судна. Основным источником информации о местоположении судна в АИС является внешний судовой приемник ГНСС, используемый в навигационных целях и сопрягаемый с АИС. Дифференциальные поправки, передаваемые береговыми опорными станциями ДГНСС в радиомаячном диапазоне, могут передаваться от внешнего приемника дифференциальных поправок во внутренний приемник ГНСС. Дифференциальные поправки могут также передаваться береговой станцией по каналу связи АИС и передаваться во внутренний приемник ГНСС.

АИС использует информацию о координатах от внешнего и встроенного приемников ГНСС. АИС постоянно передает информацию о текущих координатах и времени. При передаче информации о местоположении судовая станция АИС автоматически выбирает доступный источник информации с высшим приоритетом в соответствии с табл. 29.6.

Оборудование АИС должно автоматически выбирать источник определения местоположения с высшим приоритетом. Если источник изменяется, АИС должна автоматически переключаться на источник, имеющий более высокий приоритет (после 5 с при уменьшении приоритета, и после 30 с при увеличении приоритета).

В течение этого периода времени должно использоваться последнее достоверное значение местоположения.

При смене источника определения местоположения, должно быть немедленно передано сообщение № 5 (см. приложение) и соответствующее предложение "ALR” выдано на интерфейс представления данных.

Из табл. 29.6 следует, что станция АИС отдает предпочтение приемникам ГНСС, работающим в дифференциальном режиме. При передаче координат с учетом дифференциальных поправок станция АИС включает в сообщение о местоположении признак высокой точности. При использовании внутреннего приемника ГНСС, работающего в дифференциальном режиме, предпочтение отдается использованию поправок, полученных от базовой станции АИС. Если и внутренний и внешний приемники ГНСС работают в обычном режиме, предпочтение отдается внешнему приемнику.

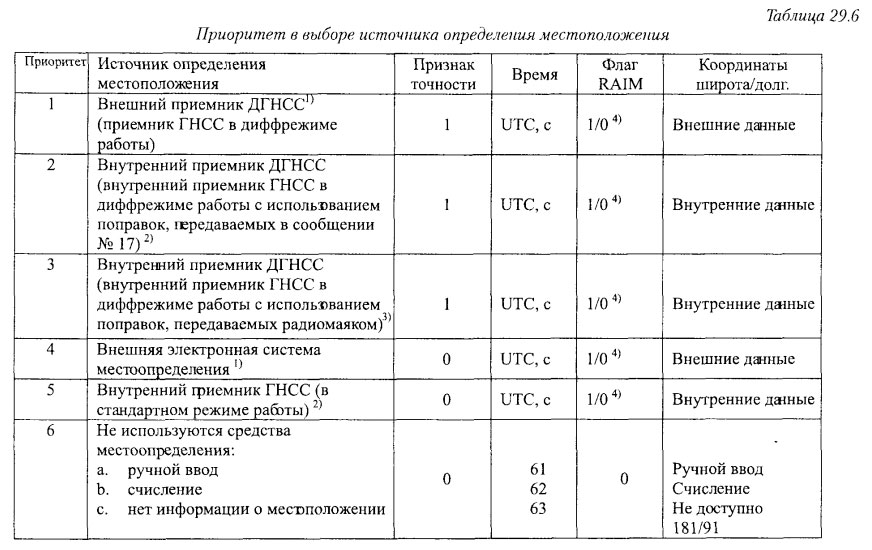

Приоритет в выборе источника определения местоположения

Если работоспособность источника информации о местоположении изменяется, то АИС автоматически переключается на другой доступный источник с максимально высоким приоритетом. При смене источника навигационной информации должно быть немедленно передано сообщение, содержащее статическую и рейсовую информацию, и выдана соответствующая информация на судовой дисплей АИС. Данные о путевом угле и скорости (относительно грунта) должны получаться от используемого источника информации о местоположении.

Параметр (флаг) RAIM (Receiver Autonomous Integrity Monitoring, Автономный контроль целостности приема) автоматически рассчитывается в соответствии со специальным алгоритмом определения достоверности координат. При хорошем разведении спутников навигационные данные считаются достоверными и отвечают требуемой точности. В этом случае параметр RAIM устанавливается в состояние "present" (или RAIM = 1). Если же RAIM = not present (или RAIM = 0), то навигационные данные имеют ограниченную точность.

Среди судовых станций класса А выделяется аппаратура ограниченного класса А, устанавливаемая по решению национальных или местных морских Администраций на судах, где установка АИС прямо не предусмотрена в требованиях Главы 5 SOLAS. Это могут быть малые рыболовные суда, оперирующие во внутренних морских водах, лоцманские, буксирные и другие типы судов. Для станций АИС ограниченного класса А допускаются некоторые отступления от международных требований и стандартов в отношении сопрягаемых судовых приборов, использования режимов ЦИВ, управления частотными каналами и дальней связи.

Для неконвенционных судов используются судовые станции АИС класса В. Судовые станции класса В представляют собой упрощенную аппаратуру, устанавливаемая на прогулочных, спортивных и других судах, не попадающих под требования Конвенции SOLAS, например, на речных судах, выходящих в прибрежные морские воды. Использование мобильных станций класса В на соответствующих судах позволяет уменьшить загруженность канала связи АИС, а также затраты судовладельцев па оборудование судов.

Основными отличиями судовых станций класса В являются:

  • меньшая частота передачи динамической информации (период от 30 до 5 секунд);
  • использование стандартных сообщений, отличающихся по формату от сообщений станций класса А;
  • использование внутреннего приемника ГНСС, как в целях АИС, так и в навигационных целях;
  • возможное отсутствие части режимов работы и функций (режим дальней связи через Инмарсат-С, режим управления частотными каналами, назначенный режим работы и другие).

Особым видом судовых станций АИС является портативная (носимая) аппаратура, доставляемая на борт судна и используемая лоцманами. Лоцманская аппаратура АИС выполняется в двух вариантах. Если па судне установлен полный комплект оборудования АИС, лоцманская аппаратура выполняется в виде портативного компьютера (ноутбука) с электронной картой района лоцманского обслуживания, который подключается к судовой станции АИС.

Второй тип лоцманской аппаратуры предназначен для использования на судах, не оснащенных АИС, и включает все необходимые элементы судовой станции. Приемопередающая часть аппаратуры оформлена в виде прибора защищенного исполнения, снабжена встроенными в крышку антеннами ГНСС и УКВ и устанавливается на крыле мостика или на верхнем мостике. Индикаторная часть аппаратуры в виде портативного компьютера (ноутбука) размещается на ходовом мостике и взаимодействует с приемопередающей частью посредством беспроводного канала связи. В качестве источника информации о местоположении используется встроенный приемник ГНСС в дифференциальном режиме. Связь с гирокомпасом и датчиком угловой скорости в большинстве случаев отсутствует.

Ввод данных по судну

Кроме данных автоматически поступающих от датчиков информации (координаты, курс и другие динамические данные) АИС передает также статические и рейсовые параметры судна. Статические данные (MMSI, название и позывной сигнал судна) вводятся при установке аппаратуры АИС на судне и в дальнейшем оператором без особых требований изменяться не должны. Эти параметры следует только контролировать, обращая внимание на полное соответствие MMSI, позывного сигнала, названия судна, указанным в лицензии на радиооборудование. Не следует перед названием судна приписывать символы типа M/V, F/V, RMS, FPV или какие-либо другие приставки. Использование таких приставок в автоматических базах данных береговых служб может привести к недоразумениям.

Особое внимание следует обратить на корректность указания точки расположения антенны ГНСС, т.е. параметров А, В, С, D (рис. 29.11). Расстояния А, В, С, D задаются в метрах и соответствуют положению антенны относительно носа, кормы, левого и правого борта судна как это показано на рис. 29.11. Необходимо помнить, что в АИС для получения информации о текущих координатах используются два приемника ГНСС - внешний и встроенный приемник. Каждый из этих приемников имеет свою собственную антенну. Приоритет использования координат от того или иного приемника указан в табл. 29.6. В первую очередь используются координаты от внешнего приемника ГНСС, а при невозможности получения данных от внешнего приемника координаты поступают от встроенного приемника.

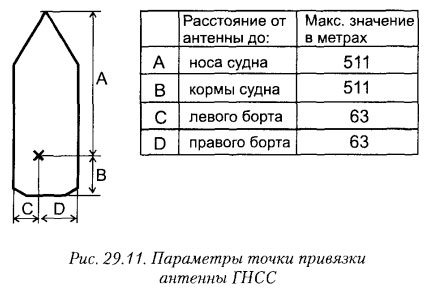

Параметры точки привязки антенны ГНСС

В АИС должны быть правильно введены две разные точки привязки антенн внешнего и встроенного приемника ГНСС.

Ввод параметров А, В, С, D осуществляется в разных меню операторского пульта управления. Не следует их изменять без подробного ознакомления с инструкцией пользователя АИС и достоверной информации о расположении антенн внешнего и встроенного приемников ГНСС. Точки привязки антенн приемников ГНСС должны быть указаны в техническом проекте на установку оборудования АИС.

Некоторые данные АИС защищены паролем, задаваемым оператором. Пароль следует хранить в надежном месте.

Рейсовые параметры (тип судна и перевозимого груза и осадка судна) вводятся в начале каждого рейса и корректируются по мере необходимости. Тип судна и характер перевозимого груза задаются двузначным числом по таблицам 29.7 - 29.9.

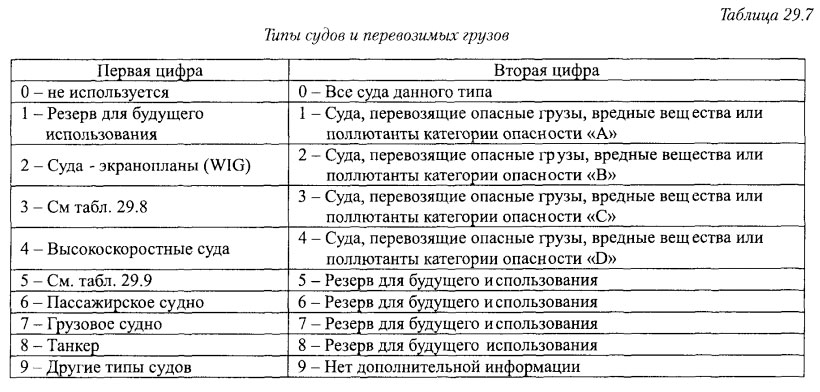

Типы судов и перевозимых грузов

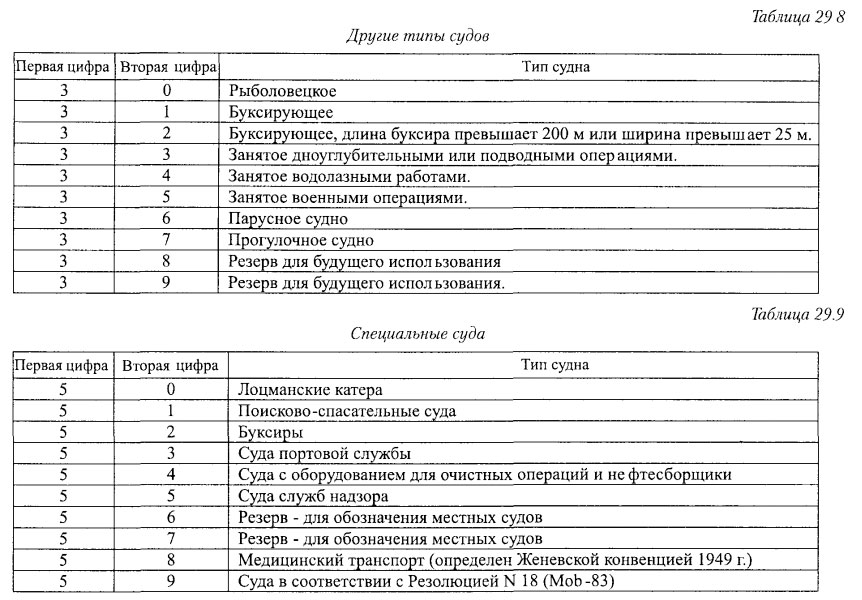

Другие типы судов и Специальные суда

Например, для грузового судна, не перевозящего опасных грузов, следует установить код 70.

Диагностика неисправностей

В аппаратуре АИС предусмотрены средства встроенного контроля работоспособности (ВИТ). Эти средства обеспечивают постоянный контроль правильности функционирования АИС одновременно с выполнением стандартных функций. В случае обнаружения серьезного функционального сбоя или неисправности в работе оборудования АИС должна срабатывать тревожная сигнализация и информация о неисправности с индикацией кода неисправности должна отображаться на минимальном дисплее. Коды неисправностей приведены в табл. 29.10.

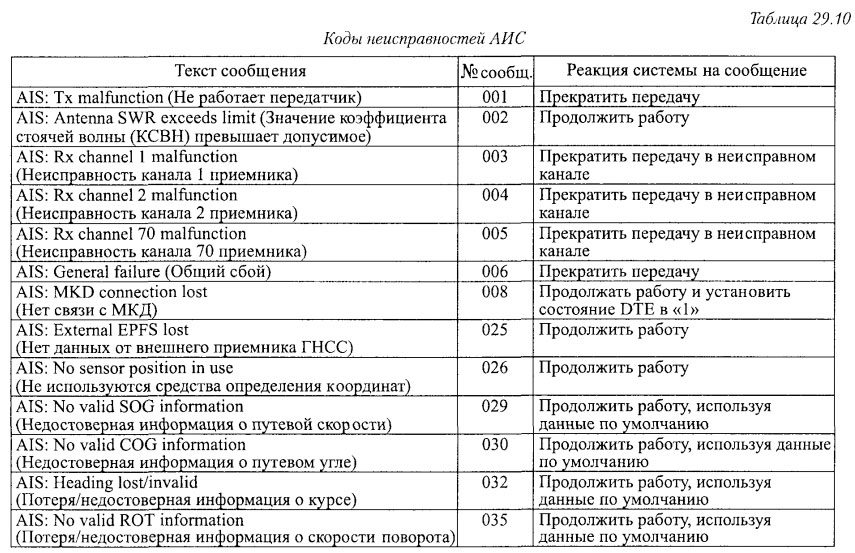

Коды неисправностей АИС

Для обеспечения независимого и простого способа включения внешней тревожной сигнализации, оборудование АИС имеет сигнальное реле с нормально замкнутыми свободными от "земли" контактами.

При выключении питания сигнальное реле также должно активироваться.

После подтверждения оператором тревожной сигнализации средствами минимального дисплея (внутреннее подтверждение), или после получения соответствующего АСК предложения (внешнее подтверждение) сигнальное реле должно переходить в исходное состояние.

В случае, если в работе оборудования АИС происходят менее существенные изменения, которые не оказывают влияние на общую работоспособность, то на минимальном дисплее отображается соответствующая индикация без включения сигнализации и требования подтверждения. Коды таких изменений представлены в табл. 29.11. Примером таких сообщений могут быть сообщения, связанные с переключением источника получения координат судна от внешнего приемника ГНСС на внутренний или наоборот.

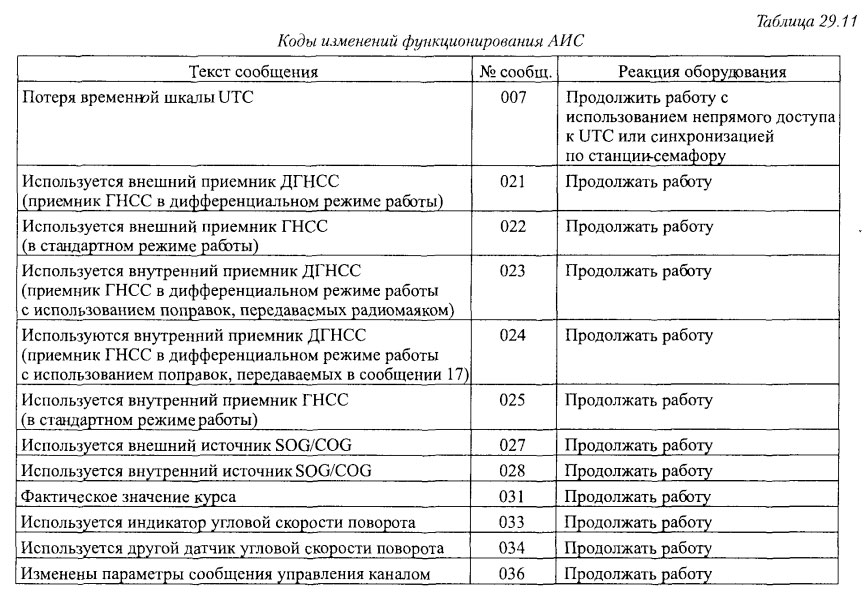

Коды изменений функционирования АИС

Литература

Глобальная морская система связи для безопасности мореплавания ГМССБ (GMDSS) - А.В. Шишкин, В.И. Купровский, В.М. Кошевой [2007]
