ГМССБ. Состав судового радиооборудования

admin ГМССБ 16 декабря 2021 Просмотров: 4420

Требования к минимальному составу радиооборудования распространяются на все суда, подпадающие под действие Конвенции СОЛАС. К таким судам относятся: пассажирские суда, все грузовые суда водоизмещением 300 р.т. и выше.

На всех судах, независимо от района плавания, должно быть:

1. радиооборудование спасательных средств:

УКВ радиотелефонная аппаратура двухсторонней связи (УКВ носимая радиостанция)
радиолокационный ответчик (РЛО)
аварийный радиобуй (АРБ)

2. приемник НАВТЕКС

3. приемник многофункционального группового вызова (МГВ или РГВ системы ИНМАРСАТ) для приема информации по безопасности мореплавания, передаваемой на суда, плавающие в зоне действия системы ИНМАРСАТ, не охваченной системой НАВТЕКС.

4. УКВ радиоустановка с устройством ЦИВ, обеспечивающая:

передачу оповещений ЦИВ на 70 канале (156.525 МГц)
непрерывную вахту на частоте 156.525 МГц в режиме ЦИВ
двустороннюю радиотелефонную связь в диапазоне 156...174 МГц

На судах водоизмещением от 300 до 500 должно быть не менее 2 УКВ носимых станции, 1 РЛО.

На судах водоизмещением свыше 500 и пассажирских - соответственно 3 и 2.

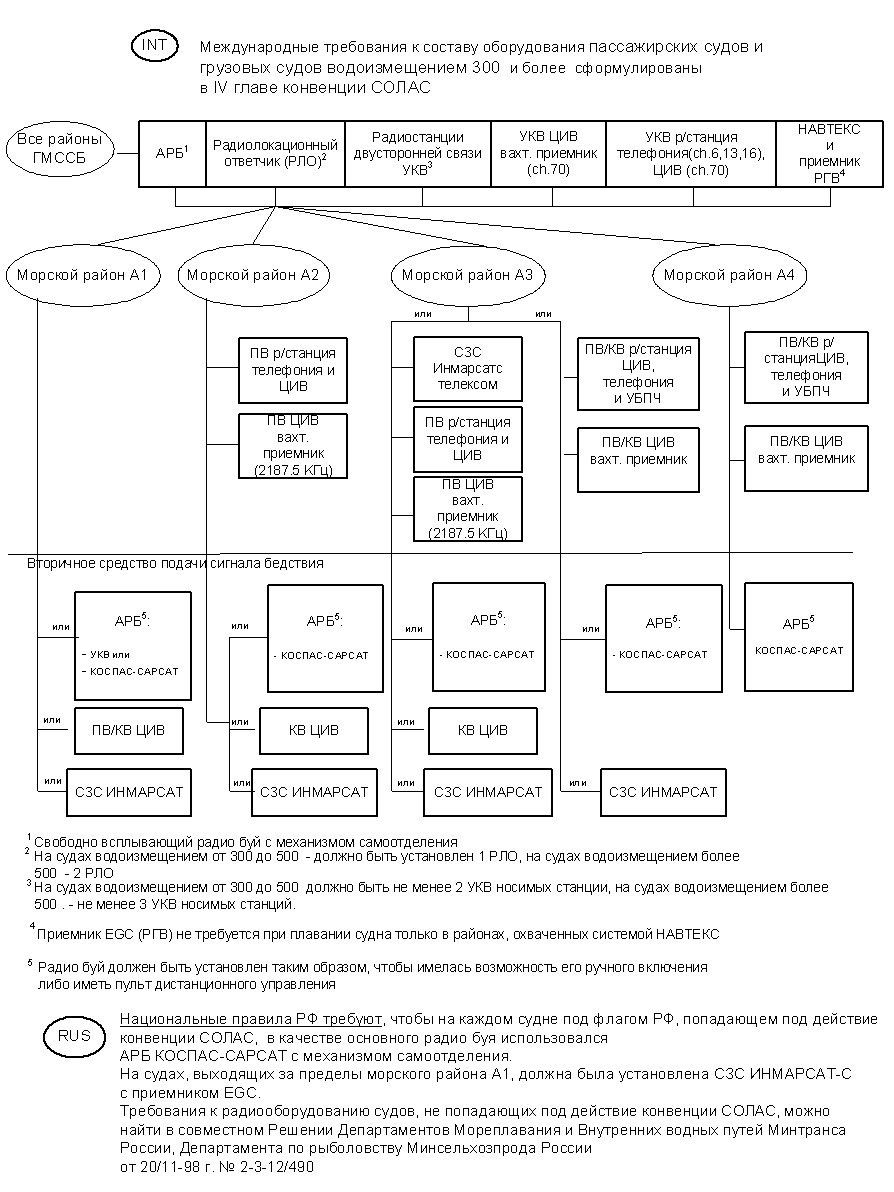

Состав радиооборудования в зависимости от района плавания

Радиооборудование спасательных средств

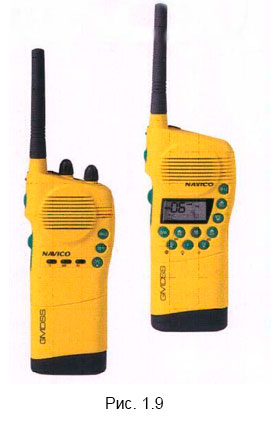

	УКВ радиотелефонная аппаратура двусторонней связи (рис. 1.9) Частоты - 156.8 МГц (16 канал) и дополнительно, как минимум, еще 1 симплексный канал Класс излучения - G3E Мощность передатчика - не менее 0.25 Вт Источник питания - сухой элемент со сроком хранения не менее 2 лет или аккумулятор с зарядным устройством Время работы - не менее 8 часов при рабочем цикле 1:1:8 (передача : активный прием : дежурный режим) Радиостанция должна быть водонепроницаемой на глубине 1м в течение 5 минут

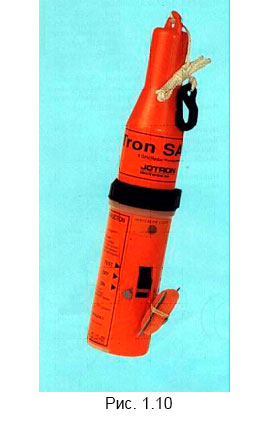

	Радиолокационный ответчик (рис. 1.10) Диапазон - 9.2 ... 9.5 ГГц Питание автономное - емкости батарей должно быть достаточно для работы в течение 96 часов в режиме ожидания, а в режиме передачи в ответ на запросы - в течение 8 часов Дальность действия (при установке РЛО на 1 м выше уровня моря) - не менее 5 морских миль при запросе навигационного радара, с антенной на высоте 15 м

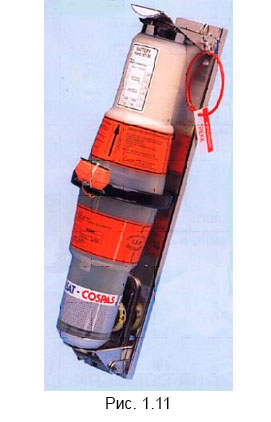

	Аварийные радиобуи ( рис. 1.11) АРБ КОСПАС-САРСАТ - диапазон 406 МГц, 121.5 МГц АРБ УКВ - частота 156.525 МГц (70 канал) АРБ КОСПАС-САРСАТ должен: иметь механизм автоматического отделения от судна при его погружении в воду до 4 метров автоматически включаться после свободного всплытия иметь источник питания, обеспечивающий работу буя в течение 48 часов.

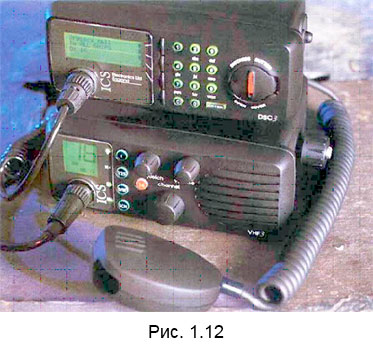

	УКВ радиоустановка (рис. 1.12) УКВ радиостанция с устройством ЦИВ: УКВ радиостанция: Диапазон - 156...174 МГц с каналами, соответствующими Приложению S18 Регламента радиосвязи. Выходная мощность - до 25 Вт Модуляция фазовая - G3E, G2B ЦИВ УКВ: Приемник - частота 156.525 МГц (70 канал) Кодер и декодер сообщений ЦИВ ЗУ для хранения 20 сообщений Для передачи сообщений в формате ЦИВ используется передатчик радиостанции

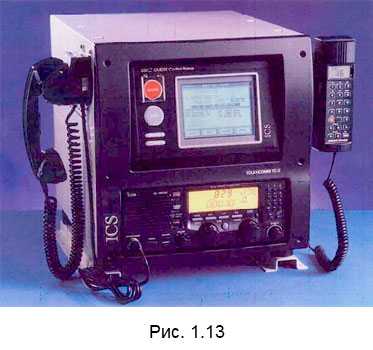

	ПВ/КВ радиоустановка (рис. 1.13) ПВ/КВ радиостанция с устройством ЦИВ: ПВ-КВ радиостанция: Диапазон - 1605...27500 кГц в пределах которого, должна обеспечиваться работа на 6 аварийных частотах ЦИВ и соответствующих им частотах радиотелефонной и УБПЧ связи. Выходная мощность - не менее 60 Вт. Классы излучений - H3E, J3E, F1B или J2B ЦИВ ПВ/КВ: Приемник - на 6 фиксированных частот (указаны на дисплее). Кодер и декодер сообщений ЦИВ, ЗУ для хранения 20 сообщений. Для передачи ЦИВ используется передатчик вышеупомянутой ПВ-КВ радиостанции

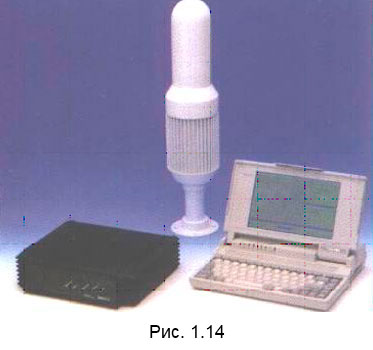

	Судовое оборудование спутниковой связи Судовая земная станция (СЗС) ИНМАРСАТ-С (рис. 1.14) состоит из приемопередатчика, управляемого с помощью компьютера и всенаправленной малогабаритной антенны. С ее помощью обеспечивается выход в международную телексную сеть, службу Е-mail, а также в радиотелефонную сеть общего пользования для передачи текстовых сообщений на факсимильный аппарат. Возможна также передача данных на компьютер, подключенный через модем к телефонной сети. Телефонную связь СЗС ИНМАРСАТ-С не обеспечивает. Сообщения с судна передаются через спутник на береговую земную станцию (БЗС), где оно хранится в течение нескольких минут, пока не будет автоматически передано получателю через береговые сети связи. Такой способ называется «передачей с промежуточным накоплением». Диапазон частот: прием - 1530... 1545 МГц, передача - 1626.5 ... 1646.5 МГц. Скорость передачи в канале - 600 бит/с.

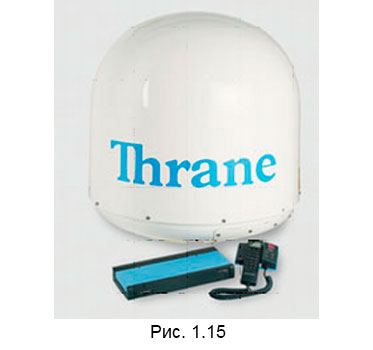

	Судовая земная станция (СЗС) ИНМАРСАТ-Fleet 77 (рис. 1.15) обеспечивает высокоскоростную и недорогую, двухстороннюю связь в режиме телефонии, передачу данных либо с помощью протокола пакетной передачи данных (MPDS), либо с помощью доступа в сеть ISDN со скоростью 64 кбит/с и факсимиле. Управление современными станциями осуществляется также компьютером, но в отличие от СЗС ИНМАРСАТ-С антенна направленная, должна ориентироваться на спутник и представляет собой сложное, дорогостоящее сооружение. Станция работает в том же диапазоне частот, что и СЗС ИНМАРСТА-С, но обеспечивает прямую связь с корреспондентом.
