Электрическая цепь и электрическое сопротивление

Электрической цепью называется путь, по которому проходит электрический ток. Чтобы по электрической цепи проходил ток, она должна быть замкнутой. Простейшая электрическая цепь состоит из трех основных частей: источника электрического тока, приемника (потребителя) электрического тока и системы соединительных проводов с вспомогательными приборами (включатели и переключатели тока, измерительные приборы и т. п.).

В качестве источников электрического тока могут служить: механические — электрические генераторы, в которых механическая энергия преобразуется в электрическую; химические— гальванические элементы и аккумуляторы, в которых химическая энергия преобразуется в электрическую; тепловые — термоэлементы, преобразующие тепловую энергию в электрическую; лучевые — фотоэлементы, преобразующие световую энергию в электрическую.

Приемниками электрического тока могут служить электродвигатели, электролампы, электронагревательные приборы и т. п. Часть электрической цепи, состоящая из приемников электрической энергии и соединительных проводов, называется внешней цепью. Токопроводящие пути самого источника электрической энергии называются внутренней цепью.

Если оборвать электрическую цепь на каком-либо участке, то ток по всей цепи прекращается. Замыкание и размыкание цепи осуществляется выключателем или рубильником.

Для измерения величин, характеризующих электрический ток, в цепь могут быть включены измерительные приборы.

Все вещества обладают различной способностью оказывать сопротивление прохождению электрического тока. Эта способность веществ оказывать сопротивление прохождению электрического тока называется электрическим сопротивлением.

Величина сопротивления измеряется в омах и обозначается буквой R или r. За 1 ом принято сопротивление ртутного столба длиной 106,3 см и поперечным сечением 1 мм2 при 0°С.

В практике применяются также единицы электрического сопротивления килоом (1 ком=1000 ом) и мегом (1 Мом=1 000 000 ом).

Величина сопротивления зависит от длины, поперечного сечения и материала, из которого изготовлен проводник. Эта зависимость выражается следующей формулой:

Формула

где R — сопротивление проводника, ом;

р — удельное сопротивление материала проводника, ом • мм2/м;

I — длина проводника, м;

S — поперечное сечение проводника, мм2.

Как видно из формулы, чем длиннее проводник и меньше его поперечное сечение, тем больше его сопротивление.

Удельным сопротивлением материала называется сопротивление проводника из данного материала длиной в 1 м и поперечным сечением 1 мм2 при 0°С. Обычно различные проводники сравниваются по этому показателю. Например, серебро, медь, алюминий обладают небольшим сопротивлением, а такие сплавы, как константан (сплав меди, никеля и марганца), нихром (сплав никеля, хрома, железа, марганца), никелин и другие обладают сопротивлением значительно большим.

Помимо размеров и материала, на сопротивление проводника влияет его температура. Так, почти у всех металлических проводников при повышении температуры сопротивление увеличивается. И только вышеперечисленные сплавы: константан, нихром, никелин и другие практически почти не изменяют своего сопротивления при нагревании и способны выдерживать высокие температуры, благодаря чему эти сплавы и получили широкое применение в электротехнике.

Закон ома. Соединение сопротивлений

Зависимость между величинами, характеризующими электрическую цепь, т.е. силой тока, э. д. с. и сопротивлением, устанавливается законом Ома, который формулируется следующим образом:

сила тока в замкнутой неразветвленной цепи прямо пропорциональна электродвижущей силе и обратно пропорциональна сопротивлению цепи.

Закон Ома выражается формулой:

Закон Ома

где I — сила тока, а;
Е — э. д. с. источника электрической энергии, в;
R — сопротивление внешнего участка цепи, ом;
r— сопротивление внутреннего участка цепи, ом.
Эта формула может быть записана и в таком виде:

Закон Ома

т. е. электродвижущая сила, создаваемая источником электрической энергии, равна величине тока, умноженной на общее сопротивление цепи, и складывается из двух слагаемых, из которых первое (IR) представляет собой разность потенциалов на зажимах внешнего сопротивления, называется напряжением на зажимах внешней цепи и обозначается через U, а второе слагаемое (Ir) носит название падения напряжения на внутреннем участке цепи.

Схемы соединений сопротивлений

Для внешней цепи и для отдельных ее участков закон Ома обычно записывается в следующем виде:

Закон Ома - формула

т. е. сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению данного участка цепи.

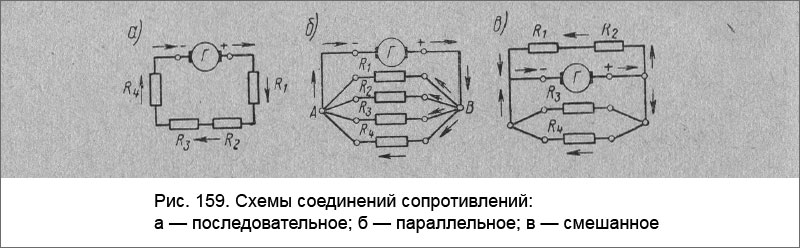

Различные сопротивления в электрическую цепь можно включить последовательно, параллельно и смешанным способом (рис. 159).

Последовательным соединением сопротивлений называют такое соединение, когда конец одного сопротивления соединяют с началом второго, конец второго с началом третьего и т. д., а конец последнего и начало первого сопротивлений подключаются к зажимам источника тока (см. 159, а). Основным свойством последовательного соединения является то, что при таком соединении сила тока во всех сопротивлениях внешней и внутренней цепи одинакова и согласно закону Ома

Формула

Общее сопротивление последовательной цепи равно сумме всех соединенных сопротивлений, т. е.

Формула

Напряжение на зажимах источника тока при последовательно соединенных сопротивлениях равно произведению величины тока на сопротивление внешнего участка цепи. Обозначив через U1, U2, U3, U4, напряжения на концах каждого сопротивления, получим:

Формула

а следовательно,

Формула

Напряжение на полюсах источника тока при последовательном соединении сопротивлений равно сумме напряжений на отдельных участках цепи.

Параллельным, соединением сопротивлений называется такое соединение, при котором начала всех сопротивлений соединяются в один общий узел, а концы — в другой. При этом зажимы источника тока включаются к узлам цепи А и В (рис. 159, б).

Если напряжение между точками А и В равно U, то такое же напряжение будет между началом и концом каждого сопротивления. Тогда для каждого участка цепи по закону Ома можно написать:

Формула

т. е. при параллельно соединенных сопротивлениях ток будет больше там, где меньше сопротивление.

Основным свойством параллельного соединения является то, что в каждом разветвлении цепи устанавливается своя сила тока, обратно пропорциональная сопротивлению данного участка цепи.

В точке В ток разветвляется в нескольких направлениях (на несколько ветвей), а в сумме он равен I. Поэтому при параллельном соединении нескольких сопротивлений ток, подведенный к этим сопротивлениям, равен сумме токов во всех сопротивлениях:

Формула

Для определения общего сопротивления параллельной цепи пользуются следующим соотношением: общая проводимость (обратная величина сопротивлению) параллельной цепи равна сумме проводимостей отдельных разветвлений цепи, т. е.

Формула

Если в электрической цепи часть сопротивлений включена последовательно, а часть параллельно, то такое соединение называется смешанным. На рис. 159, в сопротивления R 1и R2 соединены последовательно, a R3 и R4 — параллельно.
