Работа и мощность двигателей: среднее индикаторное давление

В процессе расширения, под воздействием расширяющихся газов, поршень перемещается и тепловая (внутренняя) энергия газов преобразуется в механическую работу. Величина этой работы за один цикл определяется произведением силы давления газов на перемещение поршня, равного его ходу. Однако сила давления газов на поршень непостоянна и уменьшается в период перемещения поршня. В процессе сжатия воздуха в цилиндре перемещение поршня связано с затратой механической работы. Величина этой работы равна произведению силы давления воздуха и перемещения поршня. Причем эта сила также непостоянна и увеличивается по мере приближения поршня к мертвой точке.

Полезная механическая работа равна разности работ расширения и сжатия. Эта работа, полученная внутри цилиндра двигателя за один цикл, называется индикаторной работой Ai. При определении Аi используют индикаторную диаграмму, показывающую в масштабе величину давления в цилиндре при любом положении поршня; диаграмму снимают с помощью индикатора давления.

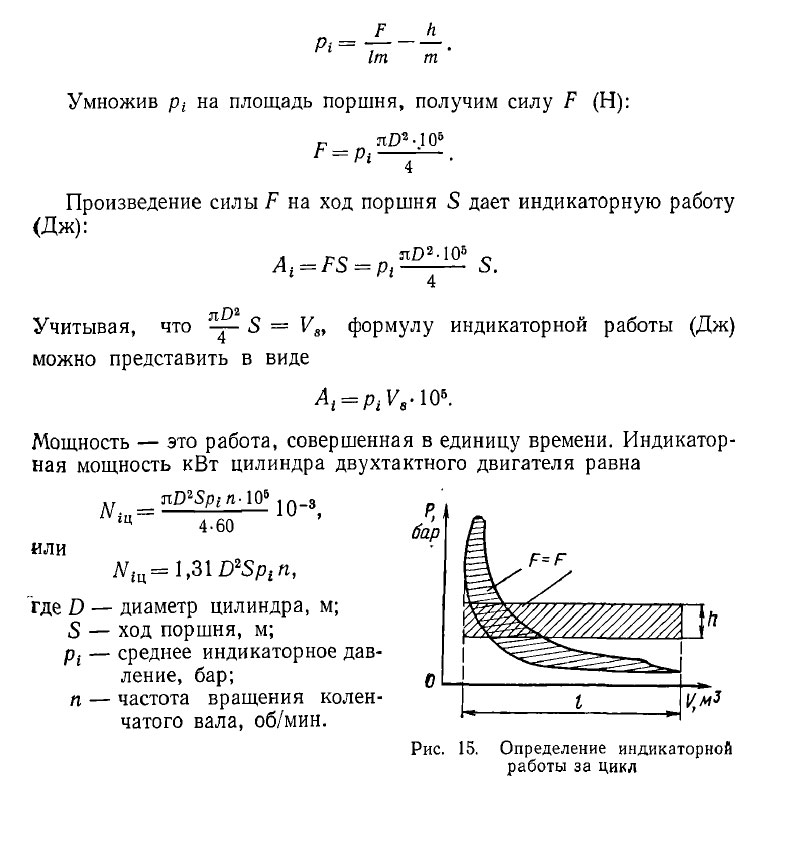

На рис. 15 представлена индикаторная диаграмма двухтактного двигателя. Заштрихованная площадь диаграмммы (в масштабе) как раз и равна индикаторной работе. Индикаторную работу можно определить следующим образом: сначала при помощи планиметра найти площадь диаграммы F мм2 И измерить длину диаграммы l мм; разделив F на l, получим среднюю высоту h мм; площадь прямоугольника высотой h равна площади диаграммы. Так как площади равны, то и величины работ равны. Разделив высоту h на масштаб пружины индикатора m мм2/бар, получим среднее давление на цикл.

Среднее давление в цилиндре за цикл называется средним индикаторным давлением Pi бар (105 H/m2):

Работа и мощность двигателей

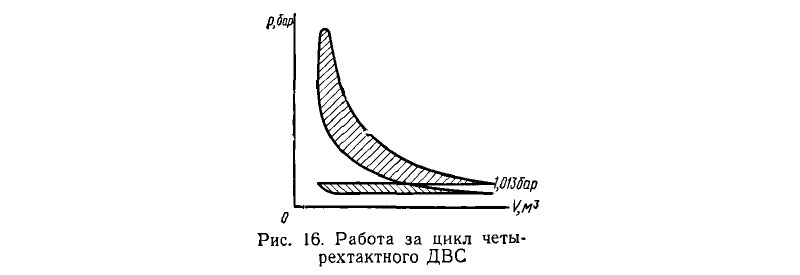

При подсчете Pi четырехтактного двигателя следовало бы учитывать отрицательную площадь диаграммы, ограниченную кривыми процессов впуска и выпуска (рис. 16). Практически эта отрицательная работа, связанная с насосными потерями, не учитывается, так как величина ее очень мала. У четырехтактного двигателя рабочий цикл совершается за два оборота коленчатого вала и среднее индикаторное давление Рi за цикл будет в два раза меньше, чем у подобного ему двухтактного двигателя. Однако для возможности сравнения четырехтактных и двухтактных двигателей при определении Рi четырехтактного двигателя процессами впуска и выпуска пренебрегают. При расчете мощности это обстоятельство учитывается введением в знаменатель формулы коэффициента тактности z = 2. Для двухтактного двигателя z = 1.

Итак, мощность цилиндра двигателя (кВт)

Формула

При условии равенства среднего индикаторного давления всех цилиндров мощность двигателя равна (i – число цилиндров)

Формула

Учитывая, что :

Формула

и обозначив неизменную для конкретно рассматриваемого двигателя величину:

Формула

представим мощность выражением

Формула

Среднее индикаторное давление и средняя скорость поршня это основные характеристики двигателя. Среднее индикаторное давление является показателем тепловой напряженности двигателя. Средняя скорость поршня характеризует его динамическую напряженность и является основным показателем моторесурса.

Среднее индикаторное давление составляет у дизелей (бар):

  • без наддува - Рi = 5÷7
  • мощных малооборотных с наддувом - Рi = 8÷12
  • среднеоборотных с наддувом Рi = 15÷20
  • форсированных с высоким наддувом Рi 22÷28

Средняя скорость поршня у мощных малооборотных дизелей достигает:Сm = 5÷6,8 м/с.

Средняя скорость поршня у среднеоборотных Сm = 8÷10 м/с.

Работа за цикл четырехтактного ДВС

Эффективная мощность двигателя, т.е. мощность, передаваемая потребителю, меньше индикаторной на величину механических потерь, при передаче мощности от цилиндра к фланцу коленчатого вала. Эти потери учитываются механическим коэффициентом полезного действия ɳм:

Формула

Произведение Piɳм = Ре носит название среднего эффективного давления. Учитывая это, эффективную мощность (кВт) двигателя можно выразить формулой:

Формула
