Круговые диаграммы фаз газораспределения

Для обеспечения надлежащей работы двигателя внутреннего сгорания в его цилиндрах в определенной последовательности и в строго определенные моменты должны начинаться и заканчиваться рабочие процессы. С этой целью двигатель оборудуется газораспределительным устройством.

Моменты фаз газораспределения, т.е. положения мотыля (кривошипа) коленчатого вала по отношению к соответствующей мертвой точке в начале и конце каждого процесса, отсчитываются в углах поворота коленчатого вала, п.к.в. Данные о фазах газораспределения используются для проверки правильности установки газораспределительных органов двигателя и, при необходимости, для их регулирования. Сведения о моментах фаз газораспределения приводятся в инструкциях заводов-изготовителей двс. Так, например, для четырехтактного двигателя 6ЧР 30/38 фазы газораспределения следующие. Впускной клапан: открытие 37° до в.м.т., закрытие 47° после н.м.т. выпускной клапан: открытие- 52° до н.м.т., закрытие 32° после в.м.т.; начало подачи тoплива-18° до в.м.т.

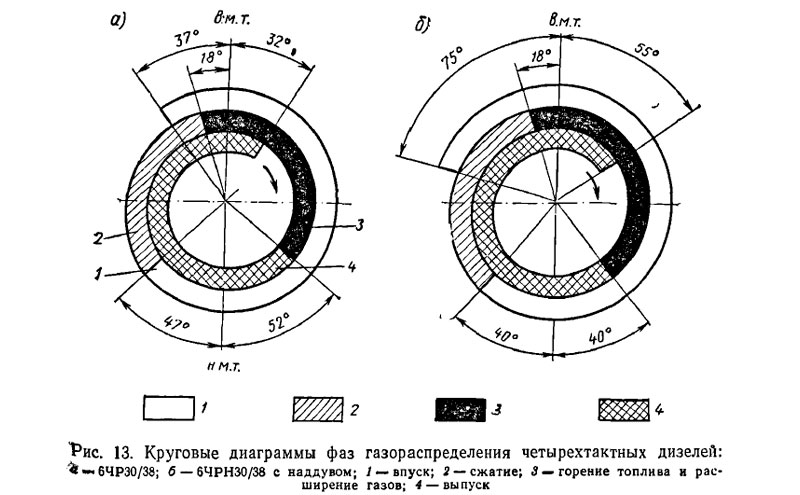

Для большей наглядности данные газораспределения изображаются на круговой диаграмме фаз газораспределения. На рис.13 эти диаграммы представлены для конструктивно подобных двигателей с одинаковой частотой вращения n = 600 об/мин: для двигателя без наддува перекрытие клапанов составляет 69°, для двигателя с наддувом - 130°. Столь большое перекрытие клапанов для дизелей с наддувом объясняется необходимостью обеспечить лучшую очистку цилиндра и дополнительное охлаждение камеры сжатия.

Круговые диаграммы фаз газораспределения четырехтактных дизелей

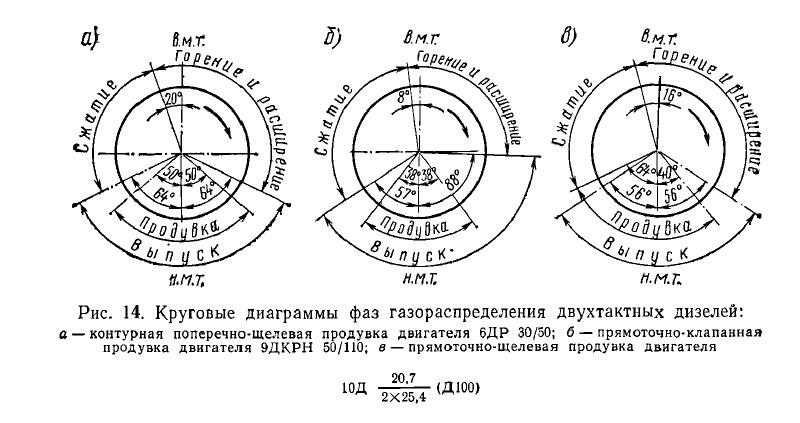

Круговые диаграммы фаз газораспределения двухтактных дизелей показаны на рис. 14.

Круговые диаграммы фаз газораспределения двухтактных дизелей

Как видно из рис. 13 и 14, двигатель определенной марки имеет фазы газораспределения, отличные от таких же фаз двигателей других марок. Для двигателей с наддувом характерно увеличение времени процессов, связанных с очисткой цилиндров от отработавших газов. Угол опережения подачи топлива зависит от частоты вращения двигателя, сорта применяемого топлива и способа смесеобразования. Более ранняя подача топлива устанавливается для двигателей с большей частотой вращения, а также при работе их на тяжелых сортах топлива.
