Основные данные двигателей

У двигателя внутреннего сгорания объединены в общую конструкцию одинаковые по своим размерам цилиндры. Число рабочих цилиндров «i» может достигать 42 и более. Однако у дизелей, используемых на морских судах, «i» не превышает 12.

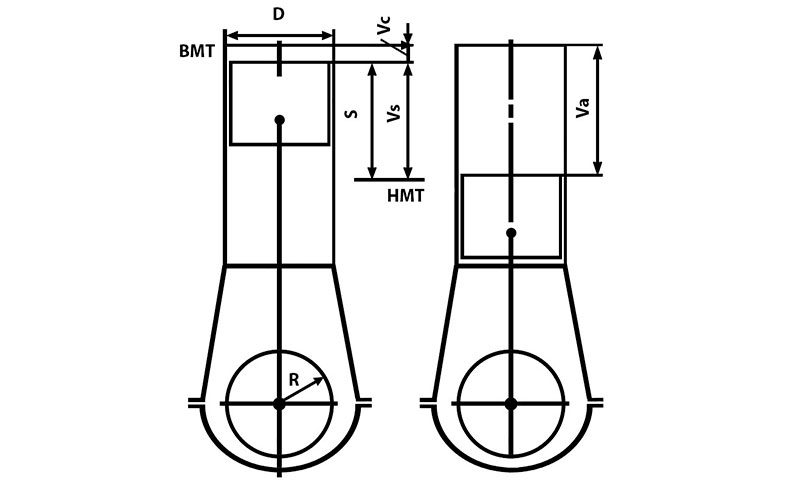

Основные геометрические размеры цилиндра двигателя:

Диаметр цилиндра D, ход поршня S.

Ход поршня – это расстояние между двумя крайними положениями поршня при его поступательном движении. Эти крайние положения называются: верхняя мертвая точка (в.м.т.) и нижняя мертвая точка (н.м.т.), Расстояние между осью коленчатого вала и осью шейки кривошипа (мотыля) называется радиусом мотыля R: S = 2R.

Как R, так и S являются величинами постоянными для двигателя и не изменяются в течении всего срока его работы.

Объем, заключенный между крайними положениями поршня при его перемещении от в.м.т. до н.м.т. , называется рабочим объёмом цилиндра.

При положении поршня в в.м.т. между ним и крышкой цилиндра заключен объем, который называется объемом камеры сжатия Vc.

При нахождении поршня в н.м.т. объем, который образуется над поршнем, называется полным объемом цилиндра Va.

Степенью сжатия называется отношение полного объема цилиндра к объему камеры сжатия : e = Va/Vc.

Степень сжатия показывает, во сколько раз сжимается воздух или горючая смесь при перемещении поршня от н.м.т. до в.м.т. Величина степени сжатия у различных ДВС разная:

у карбюраторных двигателей е = 6,5 ÷ 10, у тихоходных дизелей е = 11÷ 14, у быстроходных дизелей е = 15÷ 20.
