Рабочие циклы двухтактных двигателей

Рабочий цикл двухтактного двигателя совершается за два хода поршня (такта), т. е. за один оборот коленчатого вала. Это достигается за счет размещения в цилиндре продувочных и выпускных окон или только продувочных окон при наличии выпускного клапана на цилиндровой крышке.

Для очистки цилиндра от отработавших газов и заполнения его свежим зарядом воздуха используется продувочный воздух давлением Рз 1,15 ÷ 1,20 бар, нагнетаемый расположенным на двигателе продувочным насосом.

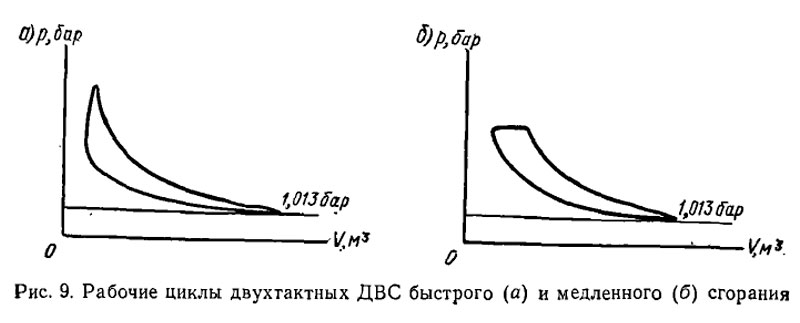

Рабочие циклы двухтактных двигателей также могут быть быстрого, постепенного и смешанного сгорания (рис. 9).

Рабочие циклы двухтактных ДВС быстрого и медленного сгорания

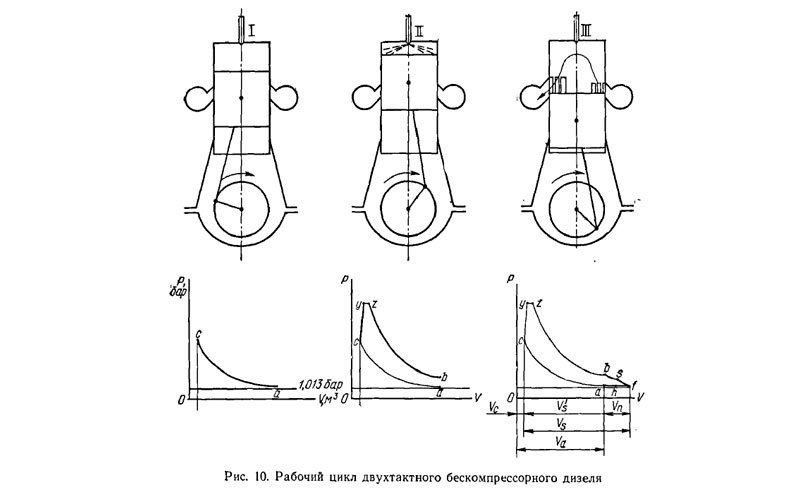

Схема работы двухтактного бескомпрессорного дизеля и его индикаторная диаграмма приведены на рис. 10.

Рабочий цикл двухтактного бескомпрессорного дизеля

1 - процесс сжатия начинается в момент, когда при движении к в.м.т. поршень закрывает выпускные окна (точка «а») и начинает сжимать находящийся в цилиндре воздух. В конце сжатия (точка «с») давление возрастает до рс = 35÷50 бар и температура - до tс = 500÷600 °C.

2 - процессы сгорания и расширения. В точке с начинается сгорание топлива, впрыскиваемого в цилиндр через форсунку. Сгорание топлива происходит сначала при постоянном объеме (с - у), а затем при постоянном давлении (у-z). В точке «z» давление в цилиндре достигает Рz =50÷65 бар и температура - tz 1400÷1600 °C. В результате расширения газов, продолжающегося до точки «b», поршень перемещается к н.м.т., совершая рабочий ход.

3 - процессы выпуска и продувки. В точке «b» поршень своей кромкой открывает выпускные окна. К этому времени давление в цилиндре снижается до Рв = 2,5÷4 бар и температура - до tb = 600÷800 °C. Через открывающиеся выпускные окна газы выходят из цилиндра в выпускной коллектор. В точке «s» открываются продувочные окна. К этому моменту давление в цилиндре не превышает Рэ = 1,15÷1,25 бар. Выпуск газов до начала открытия продувочных окон носит название «свободного выпуска».

В точке «s» в цилиндр начинает поступать из ресивера продувочный воздух, который осуществляет продувку, т.е. очистку цилиндра от отработавших газов и его зарядку свежим воздухом. Поршень приходит в н.м.т. И затем начинает двигаться вверх. В точке «n» продувочные окна закрываются, однако выпускные окна еще открыты. При дальнейшем движении поршня происходит некоторая потеря заряда, т.е. часть воздуха выходит через открытые выпускные окна в выпускной коллектор. В точке «а» выпускные окна закрываются и начинается процесс сжатия (точки а = b, s = n лежат на одних и тех же прямых, перпендикулярных оси V).
