Пароэжекторные холодильные установки

В установках большой холодопроизводительности для кондиционирования воздуха часто применяют пароводяные эжекторные холодильные установки. Хладагент в них — пресная вода. Они так же, как и абсорбционные, относятся к типам холодильных установок, потребляющим не механическую, а тепловую энергию.

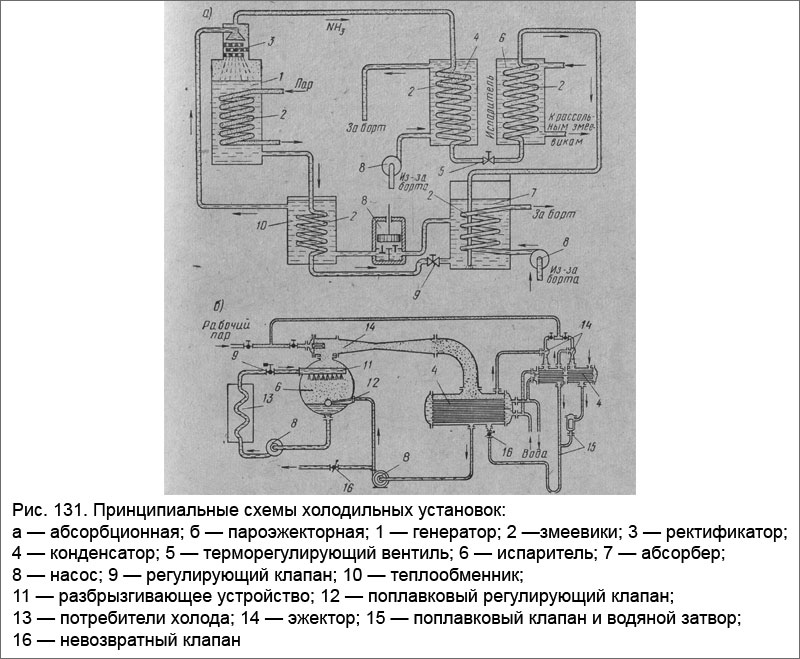

На рис. 131,6 показана принципиальная схема пароэжекторной холодильной установки. В испарителе создается вакуум пароструйным эжектором, вследствие чего понижается температура кипения воды. Вода подается в испаритель через разбрызгивающее устройство в виде дождя. Часть воды испаряется, понижая температуру оставшейся воды. Образовавшийся пар засасывается эжектором и вместе с рабочим паром, идущим из котла, подается в конденсатор для конденсации. Холодная вода из испарителя забирается и прокачивается насосом через батареи, расположенные в охлаждаемом помещении или кондиционере (воздухоохладителе), и затем вновь поступает в разбрызгивающее устройство испарителя через регулирующий вентиль.

Пароэжекторные холодильные установки применяют только с плюсовыми температурами кипения воды ввиду ее физических особенностей. Громоздкость и малая экономичность ограничивают область применения этих установок на судах.

Принципиальные схемы холодильных установок
