Абсорбционные холодильные установки

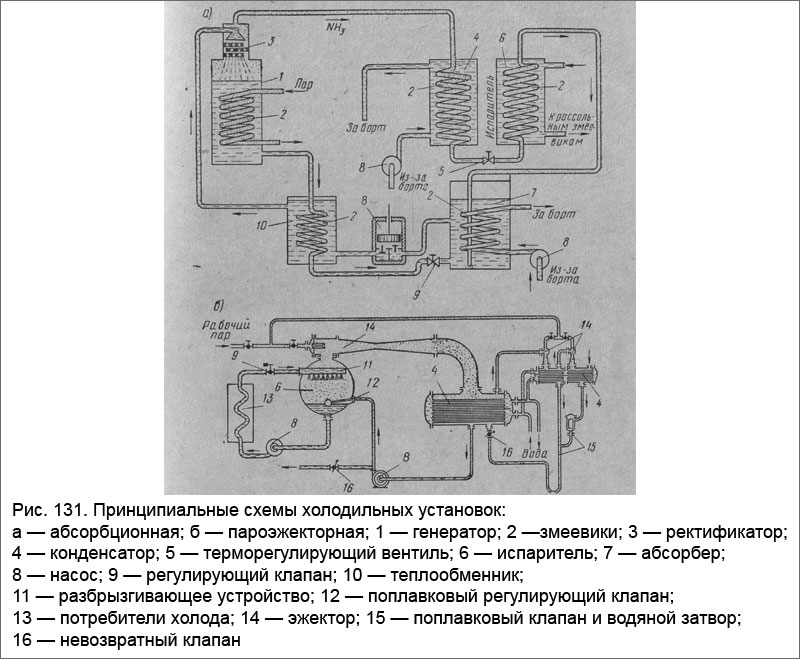

На рис. 131, а приведена принципиальная схема абсорбционной холодильной установки, работающей на водоаммиачном растворе.

Водный раствор аммиака, находящийся в генераторе, подогревается паром, проходящим по змеевику. Образовавшиеся в генераторе пары аммиака освобождаются в ректифекаторе от водяного пара и направляются в конденсатор. Сконденсировавшись, жидкий аммиак поступает в змеевик испарителя через регулирующий клапан, где кипит и на свое парообразование отбирает тепло от рассола, прокачиваемого насосом через испаритель. Затем охлажденный рассол, проходя по батареям камеры, охлаждает ее. Обедненный в генераторе водоаммиачный раствор возвращается в абсорбер (поглотитель) по трубопроводу через теплообменник, где насыщается выходящими из испарителя парами аммиака до первоначальной концентрации. Тепло, выделяемое в процессе поглощения паров аммиака в абсорбере, отдается забортной воде, циркулирующей по змеевикам. Обогащенный водоаммиачный раствор вновь подается в генератор насосом через теплообменник и ректификатор. Таким образом, в системе абсорбционных холодильных установок циркулирует бинарная смесь.

Принципиальные схемы холодильных установок

Наибольшее распространение до сих пор имели водоаммиачные установки, в которых хладагентом являлся аммиак, а вода — поглотителем (абсорбентом). В последнее время в таких установках стали применять в качестве холодильной жидкости воду, а поглотителя — бромистый литий (LiBr). Бромисто-литиевые абсорбционные холодильные установки перспективны для использования в системах кондиционирования воздуха ввиду ряда преимуществ.
